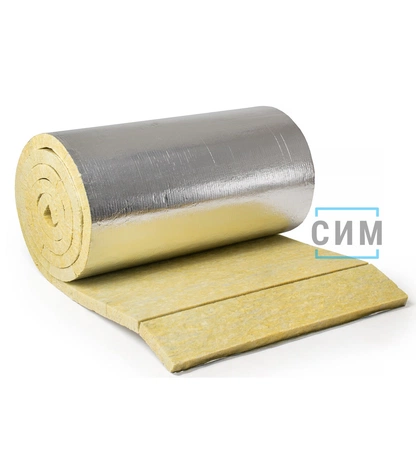

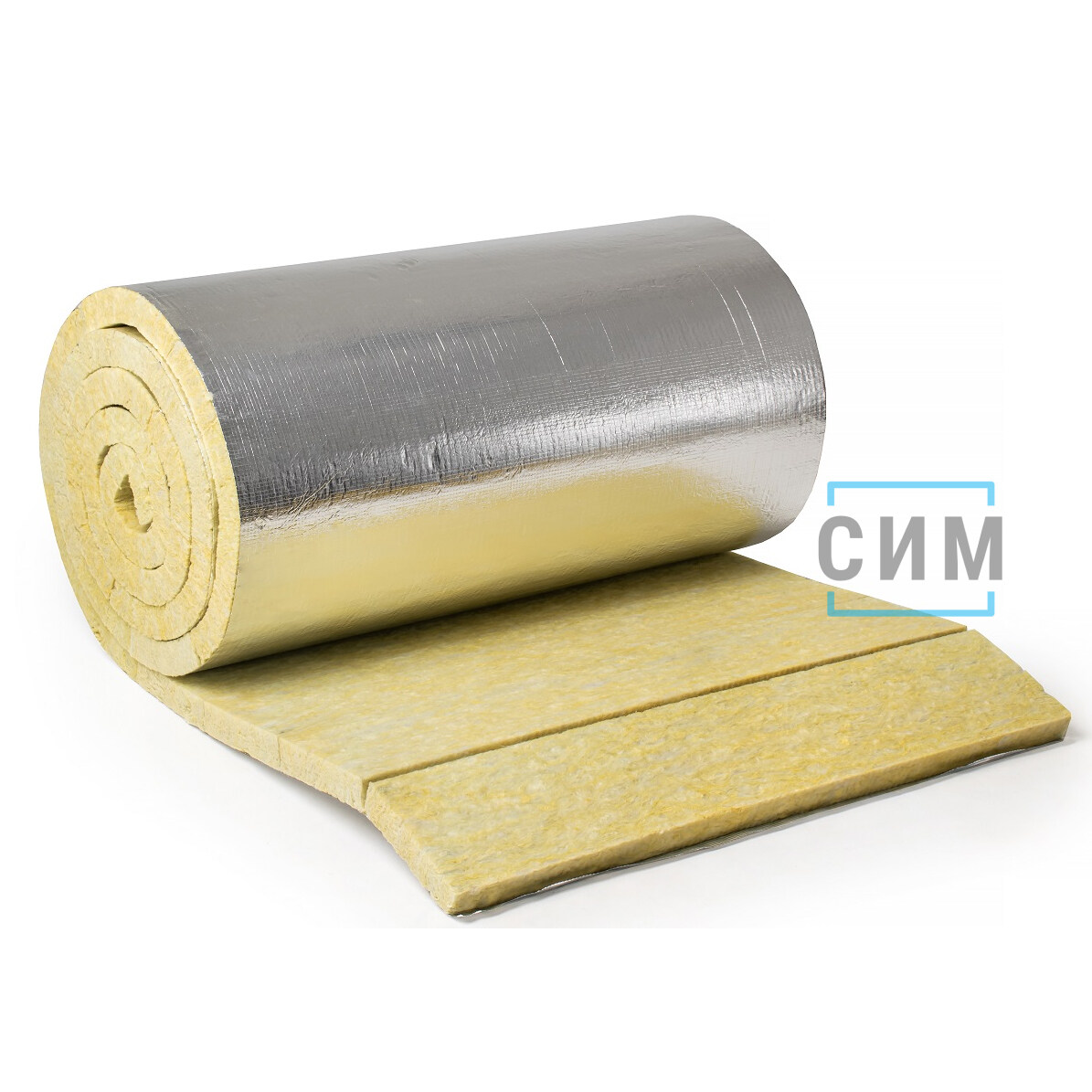

Фольгированный ламельный базальтовый мат ЭКОРОЛЛ 35 ФА

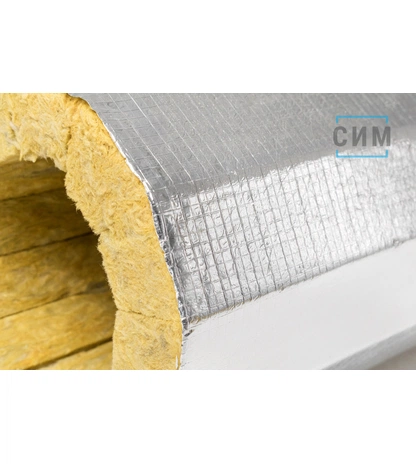

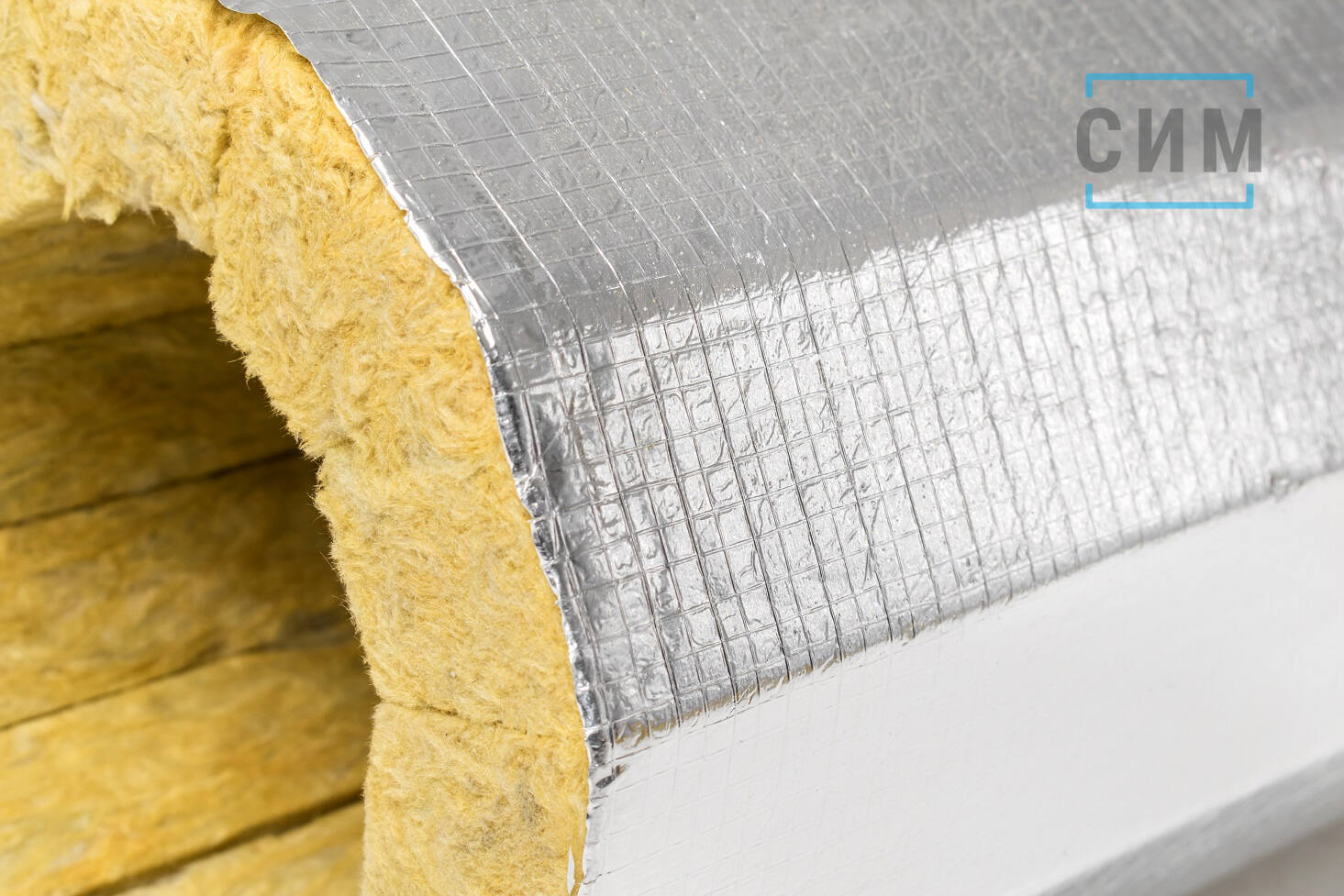

Базальтовые ламели приклеенные на армированную алюминиевую фольгу. Пользуются большим спросом благодаря лёгкости монтажа даже на сложных конструкциях.

Применение

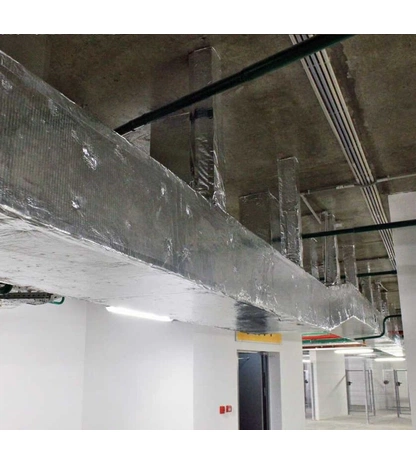

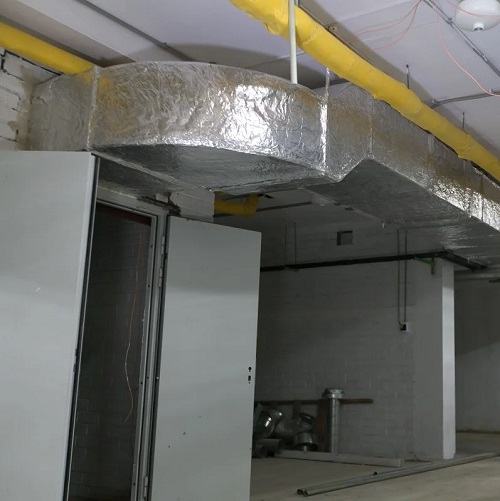

  • вытяжная вентиляция
  • приточная вентиляция
  • паропровод до +250°
  • трубопровод отопления
Толщина:
Товар
Товар Толщина, мм Ширина, мм Длина, мм Кол-во в упаковке, шт Розничная цена Количество
{{pt_js.cdpl_caption}} {{pt_js.cdpl_tolshina_val_or_minus}} {{pt_js.cdpl_shirina_or_diametr_val_or_minus}} {{pt_js.cdpl_dlina_val_or_minus}} {{pt_js.cdpl_kolvo_val_or_minus}}
{{pt_js.cdpl_cost_str}}
{{pt_js.cdpl_cost_spravka_str}}

Мат ЭКОРОЛЛ КВ-35 ФА

Ламели из базальтовой ваты плотностью 35 кг/мприклеены на армированную алюминиевую фольгу. Благодаря такой конструкции мат легко монтируется на круглые и квадратные (прямоугольные) сечения. Только в помещении, не предназначены для применения на улице без оцинкованного покрытия. Отлично защищают от тепловых потерь и образования конденсата. Если вам сложно самостоятельно выбрать толщину материала, обращайтесь в WhatsApp за консультацией. Наш эксперт изоляционных решений поможет вам подобрать и купить ламельный мат ЭКОРОЛЛ КВ-35 ФА.

Сравнение ламельных матов и каучуковой изоляции

Коэффициент теплопроводности одинаковый. Позволяет заменить каучуковую изоляцию ламельными матами не меняя толщину.
Экономическая выгода. Каучуковая изоляция толщиной от 25 мм и более очень дорогая. Ламельные маты такой толщины гораздо дешевле.
Быстрый срок поставки. Благодаря налаженному процессу производства в 3–4 дня маты отгружаются вовремя, без задержек. Каучуковая изоляция толщиной от 25 мм изготавливается под заказ, минимальный срок поставки от 2 недель.
Негорючая основа материла. Основа ламельных матов — базальтовое волокно. Температура плавления волокна +1000°С. Группа горючести каучуковой изоляции Г1.

Преимущества

  • температура применения до +250°
  • эстетика – готовое решение с покрытием

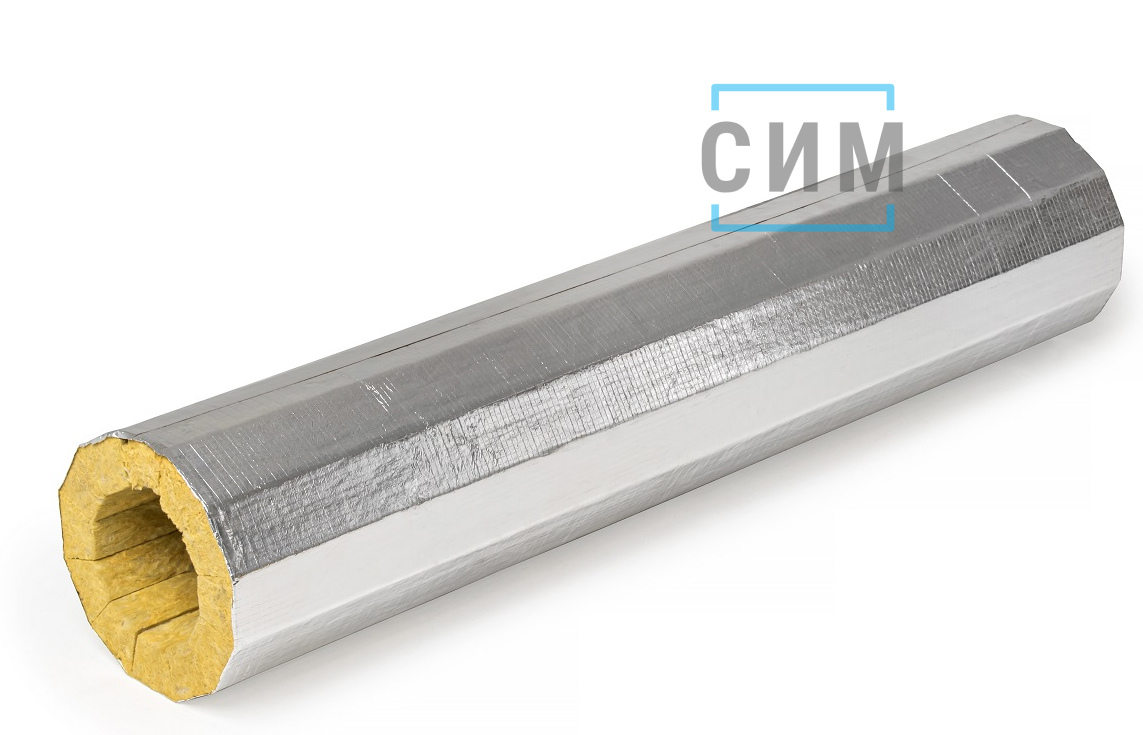

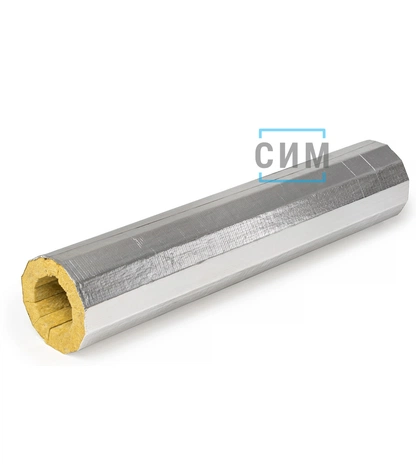

  • жёсткость – можно применять вместо цилиндров больших диаметров
  • лёгкость и быстрота монтажа

Экономия на материале — цилиндры больших диаметров очень дорогие, ламельные маты гораздо дешевле.

Наименование Единица измерения Мат ламельный КВ-35 ФА Мат ламельный КВ-50 ФА Мат ламельный КВ-60 ФА Мат ламельный КВ-70 ФА
Сжимаемость %, не более 15 10 8 4
Плотность кг/м3 30–35 40–50 51–60 61–80
Теплопроводность Вт/м×К
λ10 0,039 0,039 0,039 0,039
λ25 0,041 0,04 0,04 0,04
λ125 0,061 0,06 0,06 0,06
Влажность по массе %, не более 0,5 0,5 0,5 0,5
Содержание органических веществ %, не более 2,5 2,5 2,5 2,5
Водопоглощение кг/м2, не более 1 1 1 1
Группа горючести Группа Г1 Г1 Г1 Г1
Температура применения °С до 250 до 300 до 300 до 450

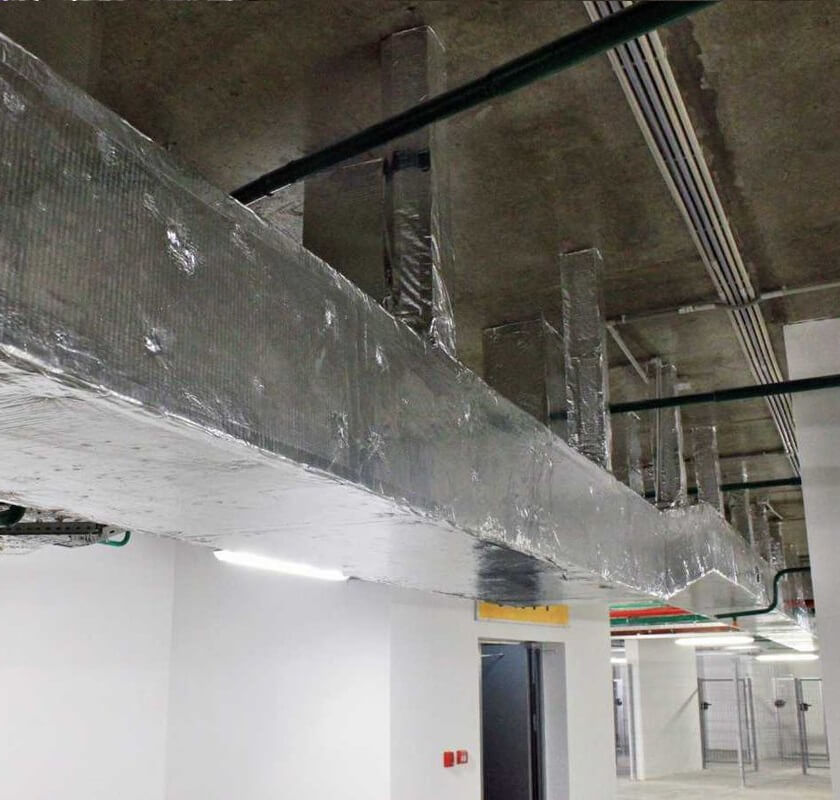

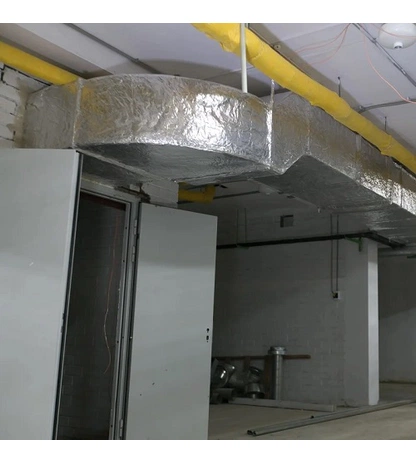

Инструкция по монтажу изоляции воздуховодов ламельными матами

Для крепления мата использовать аппарат импульсной конденсаторной сварки CDW 45-2, PW-33, CD1501 или аппараты серии BMS.

  1. Поверхность воздуховода очистить от загрязнений и обезжирить.
  2. Подготовить аппарат конденсаторной сварки.
  3. Вставить штифт в цангу сварочного аппарата ромбовым наконечником наружу.
  4. Приварить штифты диаметром 2–3 мм к корпусу воздуховода шагом <300 мм по вертикали и горизонтали.
  5. От края воздуховода штифты приварить на расстоянии 100 мм.
  6. Разрезать мат на листы на 10–15% больше нужного размера.

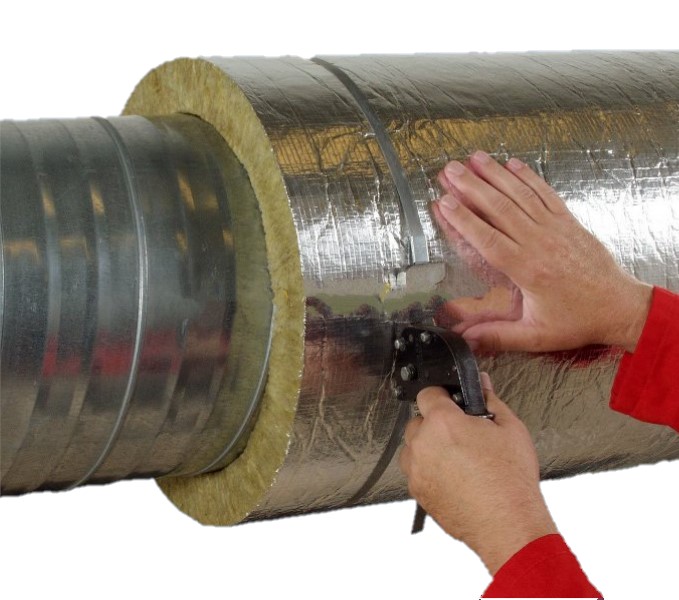

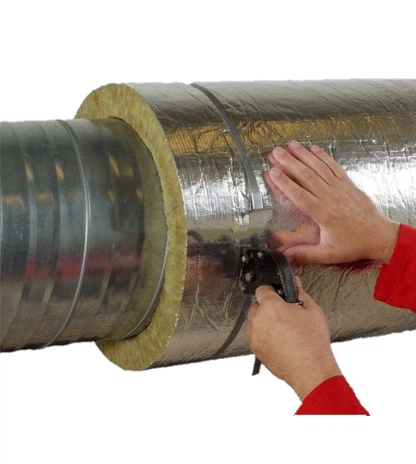

  7. Обернуть мат вокруг воздуховода.
  8. Наколоть на штифты и зафиксировать прижимными шайбами.
  9. Закрепить мат бандажной лентой с пряжками шагом 200–300 мм.
  10. Проклеить все стыки и проколы покрытия алюминиевой клейкой лентой.

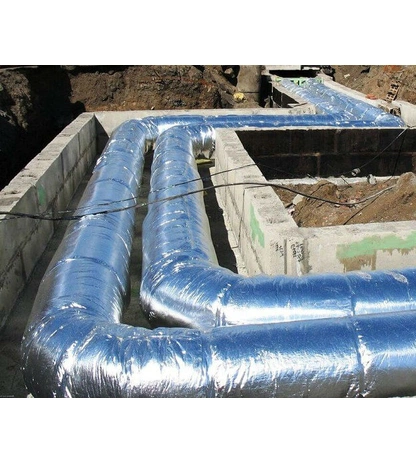

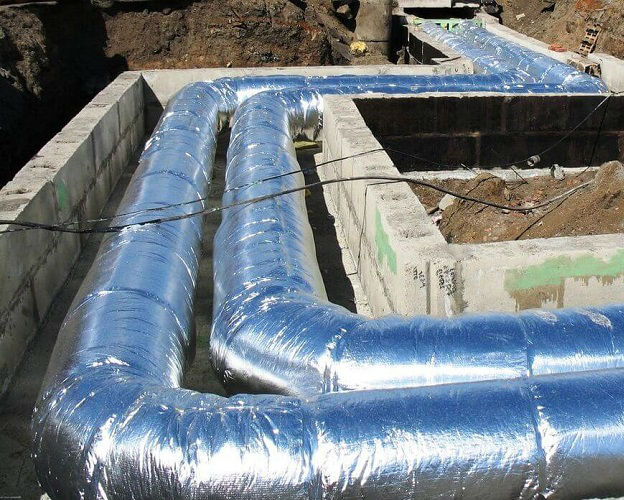

Инструкция по утеплению трубопровода ламельными матами

Каркас из опорных колец изготовить из проволоки диаметром 2–3 мм, опорных скоб из алюминия или оцинкованной стали или из ленты стальной горячекатаной 2×30 мм с прокладками из асбестового картона. Стянуть болтами 8×50 и гайками.

  1. Установить кольцевой каркас на горизонтальных трубопроводах диаметром >108 мм и на вертикальных трубопроводах через каждые 500 мм.
  2. Прикрепить к кольцам пучки стяжек из проволоки 1,2 мм с шагом 500 мм по дуге кольца.
  3. Раскроить мат нужного размера для обёртывания вокруг трубы.
  4. Обернуть полотно вокруг трубы.
  5. Проколоть мат 4 стяжками и закрепить крест-накрест.
  6. Закрепить мат бандажной лентой 0,7×20 мм с пряжками с шагом 500 мм.
  7. Проклеить все стыки и проколы покрытия алюминиевой клейкой лентой.

Ламельные маты, в зависимости от типоразмера, поставляются в 2 видах: в тюках (свернутые в рулоны) и на паллетах (развернутые маты).

Тюки — маты, свернутые в рулоны и упакованные в полиэтиленовые мешки. Длина тюка 1 м, диаметр (ширина) зависит от толщины и длины мата.

Размер паллеты 2,4×1 м, высота поддона 0,15 м. Маты укладываются друг на друга на паллеты в развернутом виде или сложенные вдвое. Торцы закрыты в картонные упаковки. Паллета с матами упакована в полиэтилен и утягивается стрейчем. Транспортный объём на паллете указан для высоты 2,4 м.

Наименование Форма упаковки Длина, мм Ширина, мм Количество в упаковке, м2 Количество в упаковке, шт Транспортный объём упаковки, м3
Ламельный мат ЭКОРОЛЛ КВ-35 ФА (30 мм) Тюк 1000 650 10 1 0,330
Ламельный мат ЭКОРОЛЛ КВ-35 ФА (40 мм) Тюк 1000 670 8 1 0,352
Ламельный мат ЭКОРОЛЛ КВ-35 ФА (50 мм) Тюк 1000 650 6 1

0,330

Ламельный мат ЭКОРОЛЛ КВ-35 ФА (60 мм) Тюк 1000 650 5 1 0,330
Ламельный мат ЭКОРОЛЛ КВ-35 ФА (70 мм) Паллета 4500 1000 76,5 17

5,355

Ламельный мат ЭКОРОЛЛ КВ-35 ФА (80 мм) Паллета 4000 1000 60 15 4,800
Ламельный мат ЭКОРОЛЛ КВ-35 ФА (90 мм) Паллета 3500 1000 45,5 13

4,095

Ламельный мат ЭКОРОЛЛ КВ-35 ФА (100 мм) Паллета 3000 1000 36 12 3,600
Ламельный мат ЭКОРОЛЛ КВ-35 ФА (120 мм) Паллета 2000 1000 20 10 2,400
