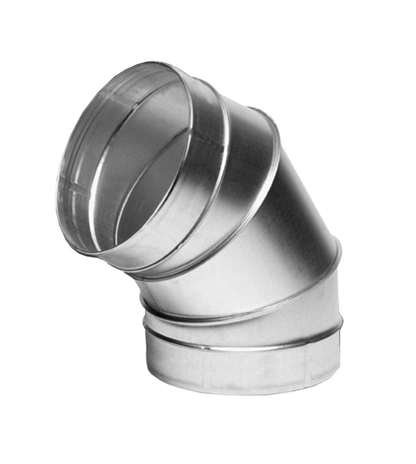

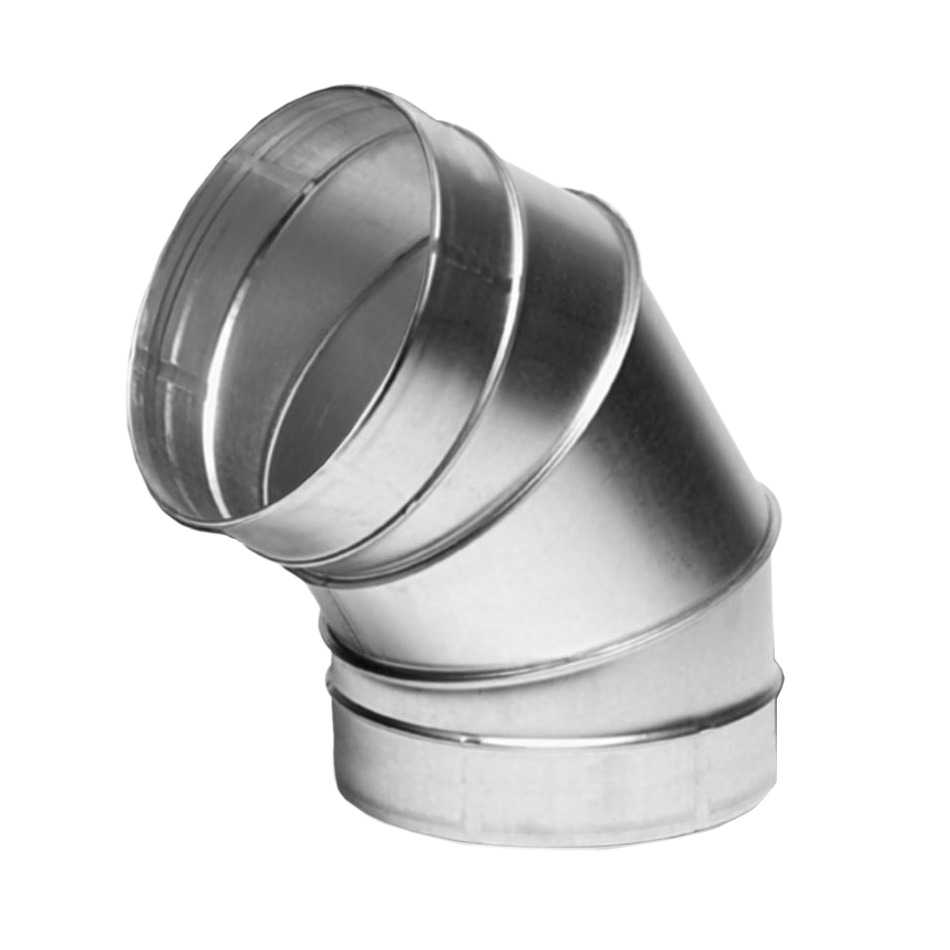

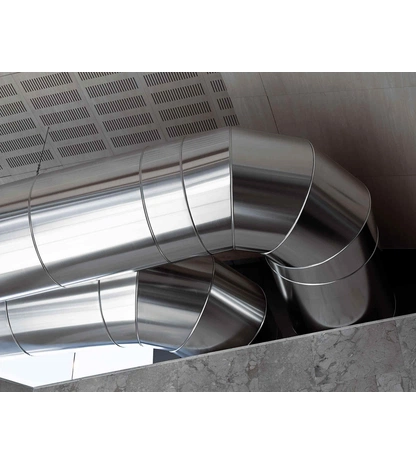

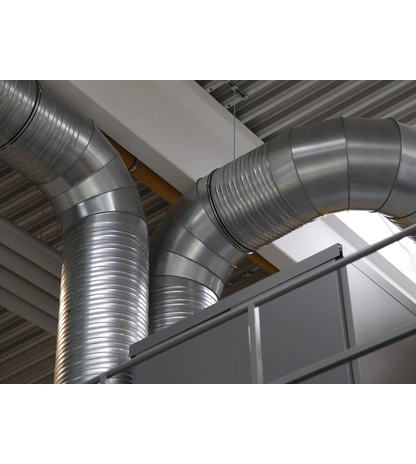

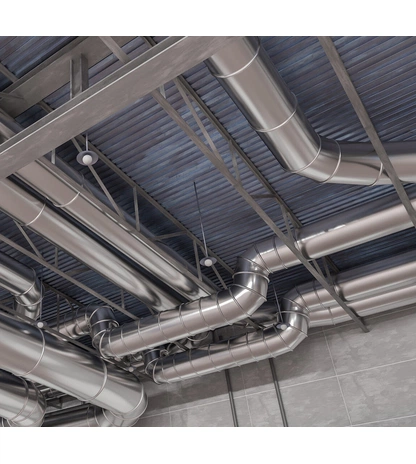

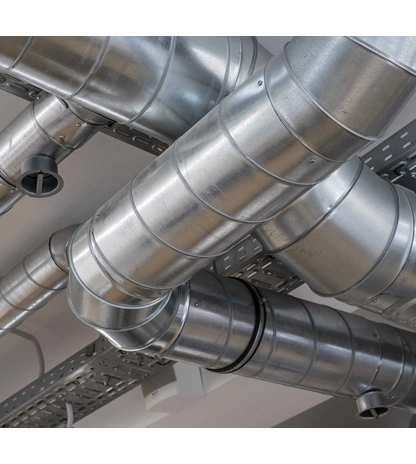

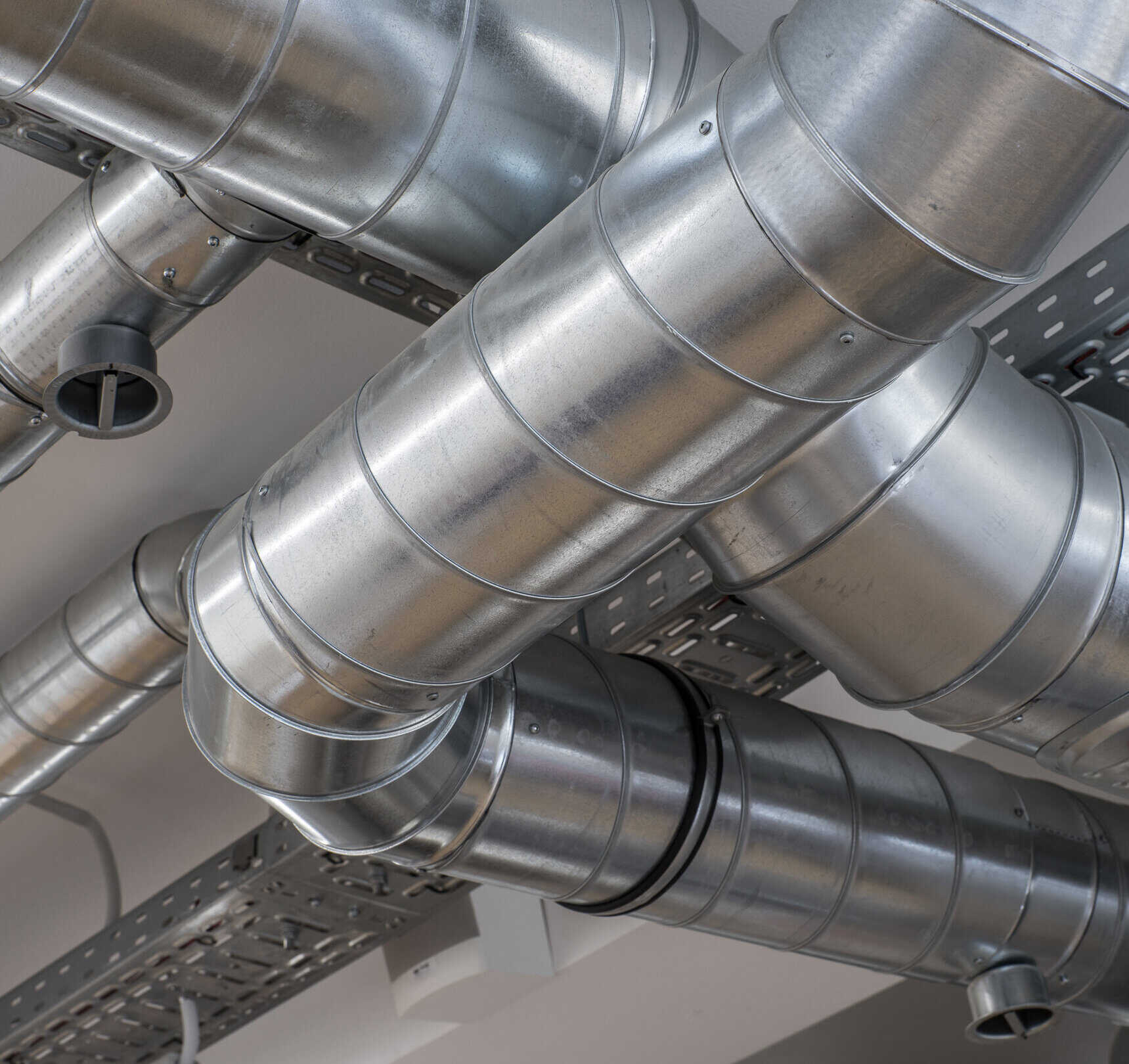

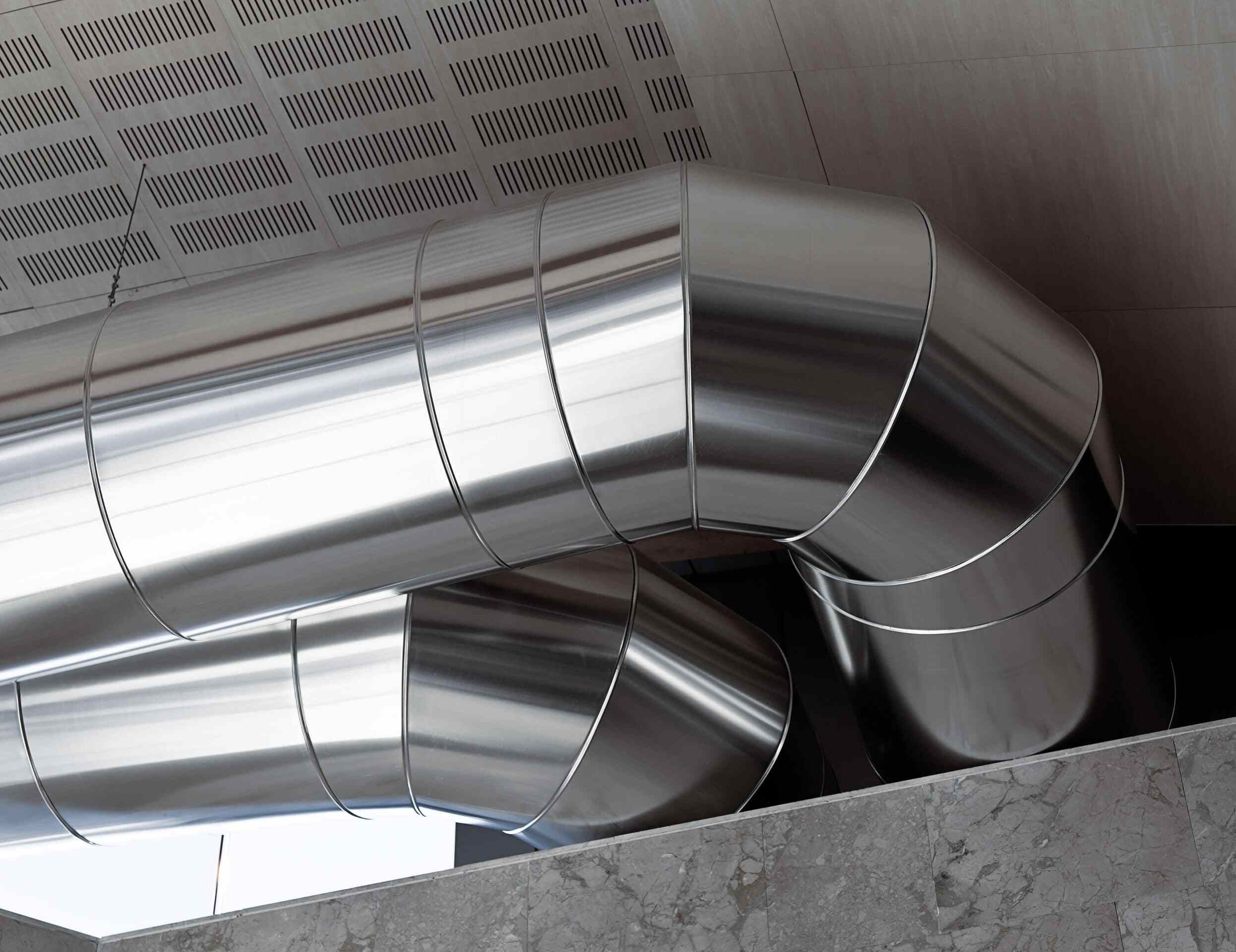

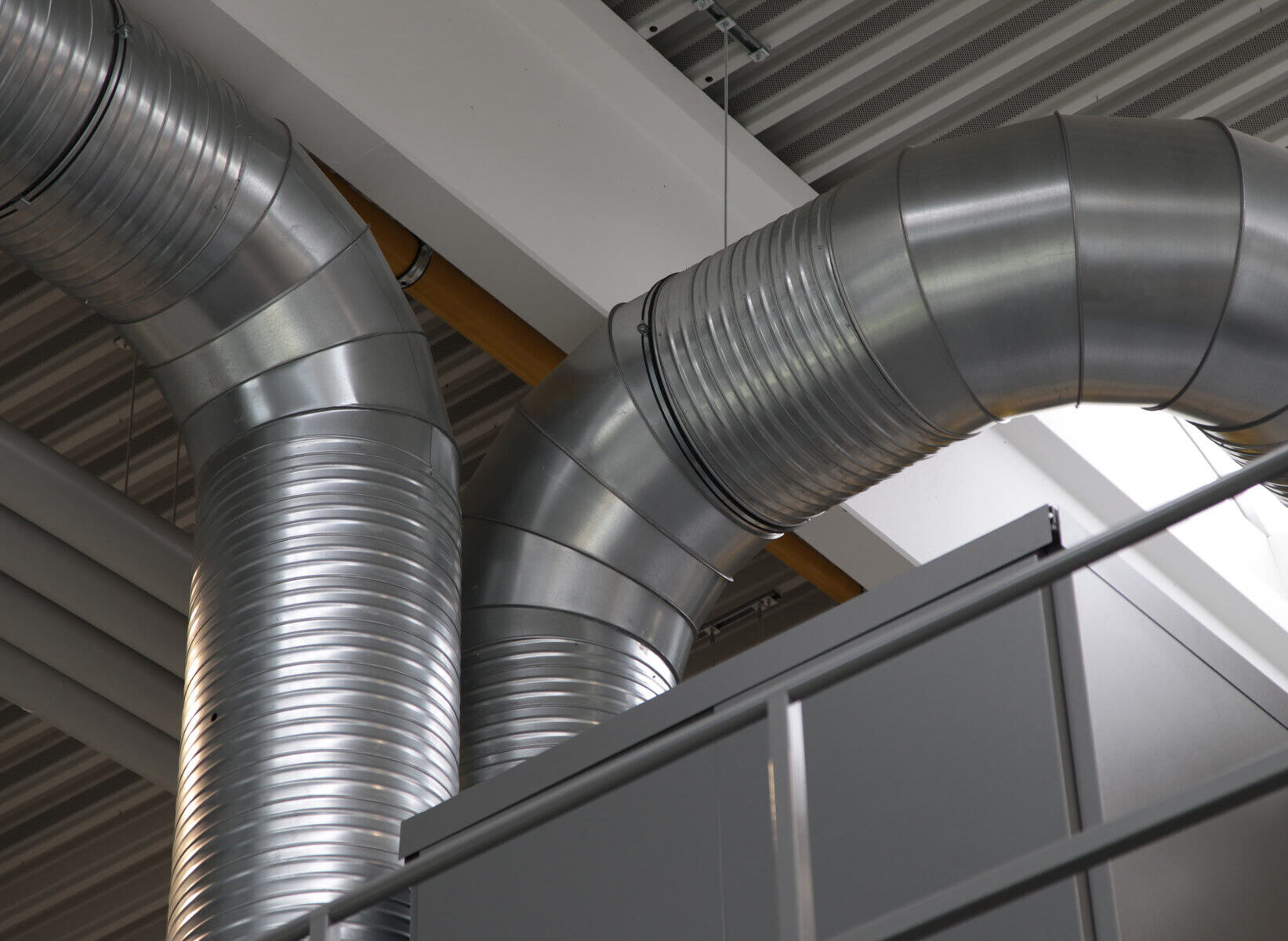

Отвод круглого воздуховода из оцинкованной стали 60°

Отвод из оцинкованной стали под углом 60°. Используется для изменения направления системы воздуховода круглого сечения.

Применение

  • ​​промышленные предприятия
  • общественные здания
  • жилые помещения
  • производственные помещения
Толщина:
Товар
Товар Толщина, мм Диаметр, мм Вес, кг Кол-во в упаковке, шт Розничная цена Количество
{{pt_js.cdpl_caption}} {{pt_js.cdpl_tolshina_val_or_minus}} {{pt_js.cdpl_shirina_or_diametr_val_or_minus}} {{pt_js.pv_kilos}} {{pt_js.cdpl_kolvo_val_or_minus}}
{{pt_js.cdpl_cost_str}}
{{pt_js.cdpl_cost_spravka_str}}

Отвод воздуховода 60°

Поворот из оцинкованной стали для изменения направления системы воздуховода круглого сечения на угол 60°. Позволяет соединить элементы вентиляционной системы и учесть план помещения при монтаже. Может поставляться с резиновым уплотнителем или фланцами. Уплотнительные кольца изготавливаются специально для каждого диаметра. Если у вас есть сложности с покупкой отвода, напишите нам в WhatsApp. Наш специалист поможет купить отвод круглого воздуховода из оцинкованной стали 60°.

Расшифровка номенклатуры

60° — угол α.

Система круглых воздуховодов состоит из ассортимента спирально-навивных труб и фасонных деталей с двойным резиновым уплотнителем EPDM и отличается своими преимуществами.

Преимущества

  • устойчивость к положительному и отрицательному давлению до 3000 Па
  • двойное уплотнение позволяет снизить риск утечки при повреждении
  • устойчивость к температурам от -30°С до +80°С
  • возможность сборки в любую погоду
  • экологическая безопасность
  • быстрота и лёгкость сборки
  • эстетичный внешний вид
  • встроенный уплотнитель
  • негорючесть

Воздухонепроницаемость по Eurovent 2.2 элементов без резинового уплотнителя соответствует классу B, с резиновым уплотнителем — классу C.

Размеры отвода круглого воздуховода 60°

Отвод круглого воздуховода из оцинкованной стали 60°

R (центральный радиус) ≈ 1*d1

Изготовление круглых воздуховодов в полном ассортименте диаметром от 100 до 1250 мм включительно. По запросу изготовление воздуховодов диаметром до 1600 мм включительно.

Ном.внешний диаметр d1, мм Площадь, м2 Вес, кг
100 0,07 0,27
125 0,10 0,45
140 0,12 0,53
160 0,15 0,66
180 0,18 0,80
200 0,22 0,94
250 0,36 1,53
280 0,43 1,84
315 0,52 2,23
355 0,70 4,04
400 0,85 4,95
450 1,03 6,07
500 1,22 7,27
560 1,48 8,85
630 1,82 10,86
710 2,24 13,24
800 2,92 17,47
900 3,59 27,67
1000 4,33 34,43
1120 5,29 42,16
1250 6,46 51,40
1400 7,95 86,15
1600 10,14 109,86



Подбирать составные части воздуховода под систему рекомендуется с замерщиком.

Показатель Значение
Плотность, кг/м3 7850
Стойкость к утрафиолету Устойчив
Группа горючести НГ

Монтаж круглых воздуховодов

Без резинового уплотнителя

  1. Подобрать необходимые детали.
    Отвод круглого воздуховода из оцинкованной стали 60°
  2. Нанести на край шейки фасонной детали или ниппеля тонкую полоску герметика в 2 мм.
    Отвод круглого воздуховода из оцинкованной стали 60°
  3. Вставить фасонную деталь или ниппель в прямой участок. При этом герметик равномерно распределится по всей поверхности соединения.
    Отвод круглого воздуховода из оцинкованной стали 60°
  4. Зафиксировать стык саморезами или заклёпками (см.таблицу).
    Отвод круглого воздуховода из оцинкованной стали 60°

С резиновым уплотнителем

  1. Подобрать необходимые детали.
    Отвод круглого воздуховода из оцинкованной стали 60°
  2. Соединить детали.
    Отвод круглого воздуховода из оцинкованной стали 60°
  3. Вставить фасонную деталь или ниппель в прямой участок. Небольшой поворот делает установку прочнее.
    Отвод круглого воздуховода из оцинкованной стали 60°
  4. Зафиксировать стык саморезами или заклёпками (см.таблицу).
    Отвод круглого воздуховода из оцинкованной стали 60°
Диаметр d, мм Мин.диаметр скрутки, мм Количество
80–125 3,2 2
140–250 3,2 3
280–630 3,2 4
710–1250 4,0 5



Распределить саморезы или заклёпки равномерно по окружности так, чтобы резиновые прокладки не были повреждены. Разместить их приблизительно в 10 мм от ограничителя и конца трубы. В случае неправильной сборки, дырки, прорезанные шурупами или заклёпками, должны быть загерметизированы.

Для соединения двух фасонных деталей используется муфта.

Отвод круглого воздуховода из оцинкованной стали 60°
