Применение
- водяное отопление
- почвенный подогрев
- горячее водоснабжение
- технологические трубопроводы
- системы водяных тёплых полов и тёплых стен
- системы питьевого и хозяйственно-питьевого назначения

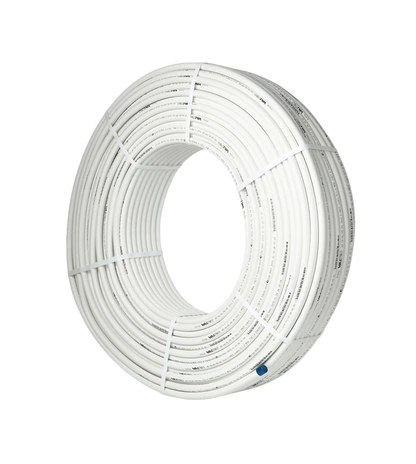

Металлопластиковая труба VALTEC
Толщина:
Материал
| Материал | Толщина, мм | Диаметр, мм | Длина, м | Кол-во в упаковке, шт | Розничная цена | Наличие | Количество |
|---|---|---|---|---|---|---|---|
| {{pt_js.cdpl_caption}} | {{pt_js.cdpl_tolshina_val_or_minus}} | {{pt_js.cdpl_shirina_or_diametr_val_or_minus}} | {{pt_js.cdpl_dlina_val_or_minus}} | {{pt_js.cdpl_kolvo_val_or_minus}} |
{{pt_js.cdpl_cost_str}}
{{pt_js.cdpl_cost_spravka_str}}
|
{{pt_js.availability_display}} |
|
|
|
|||||||

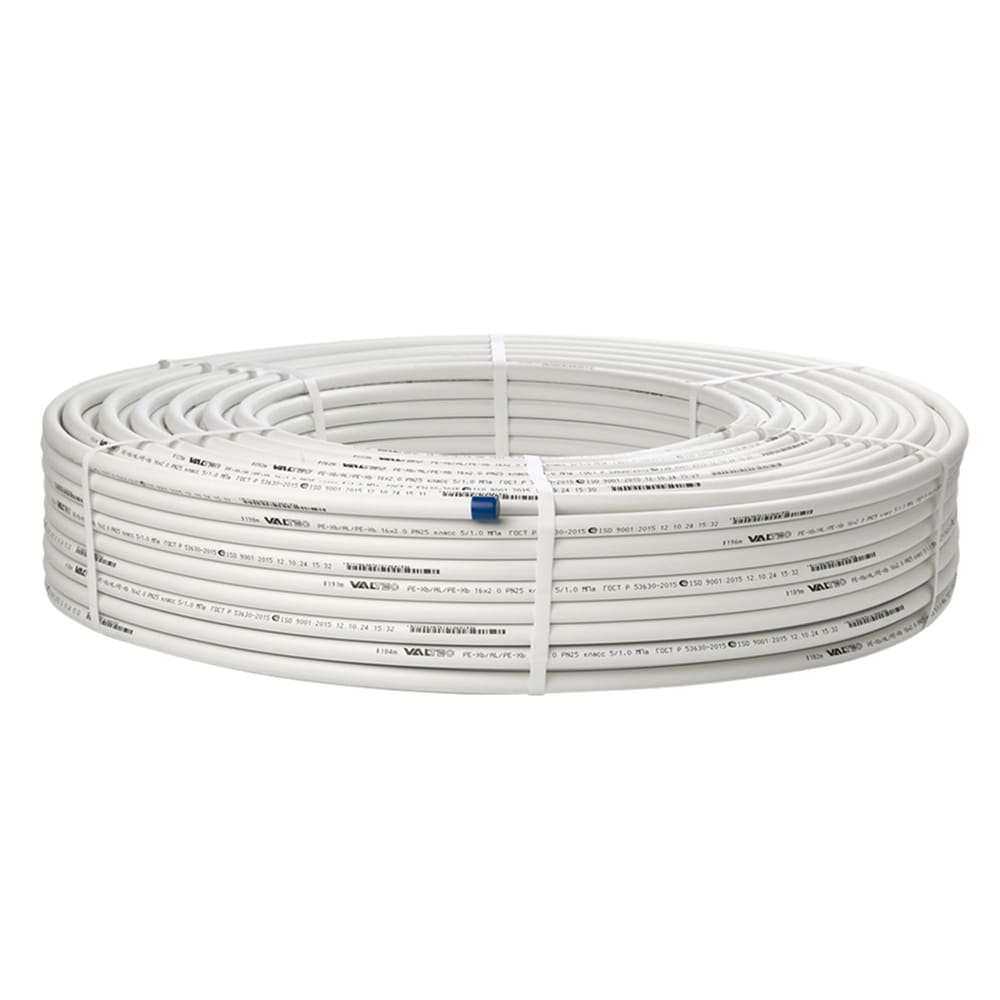

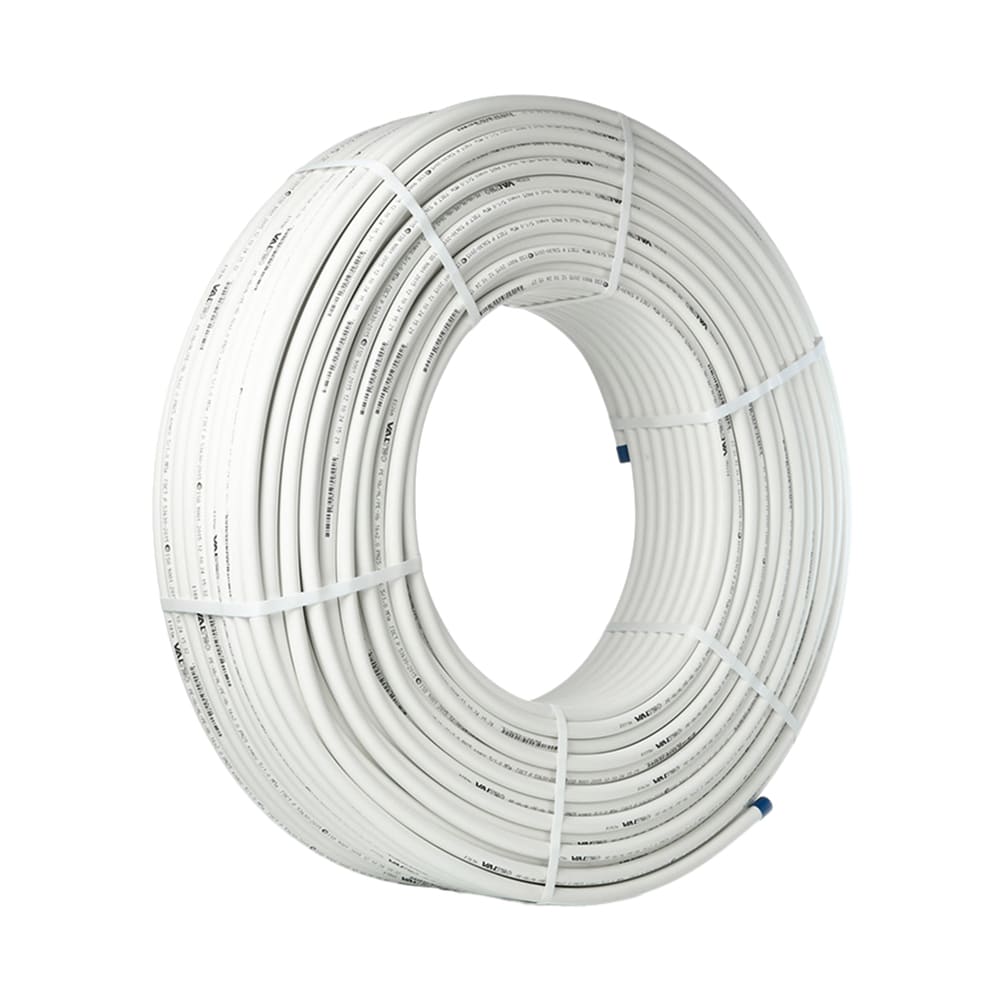

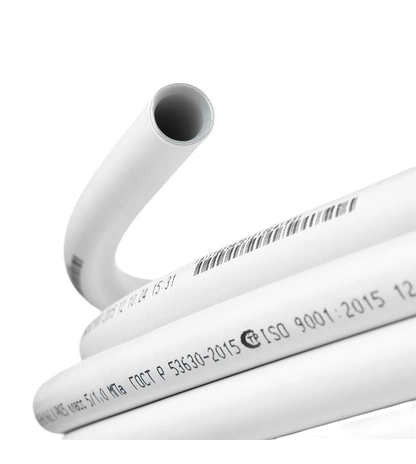

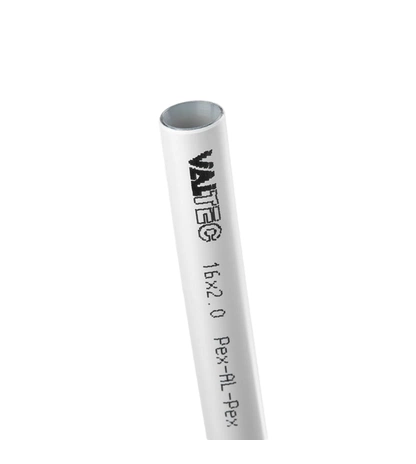

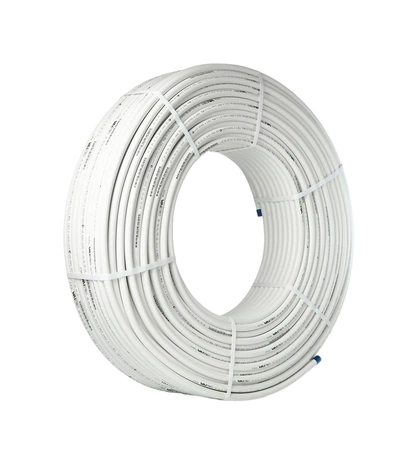

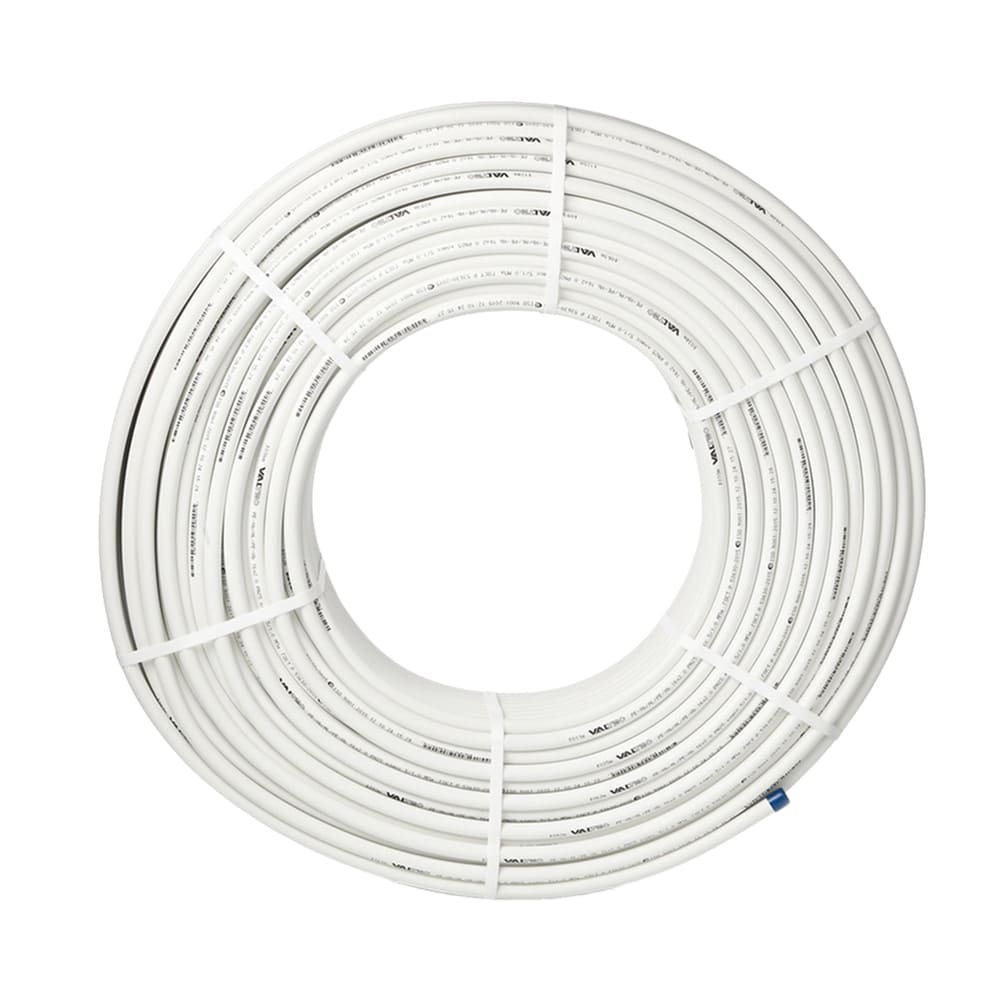

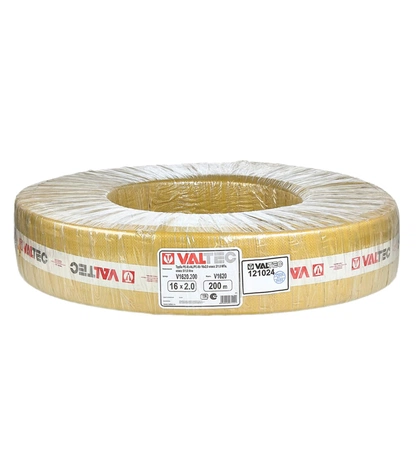

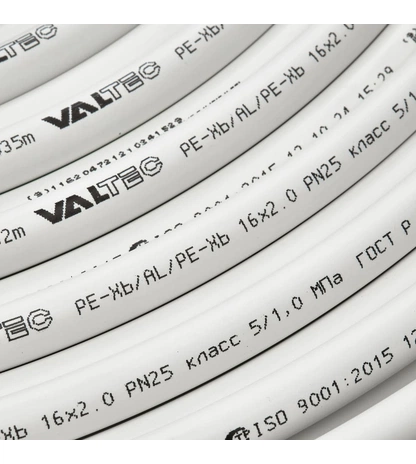

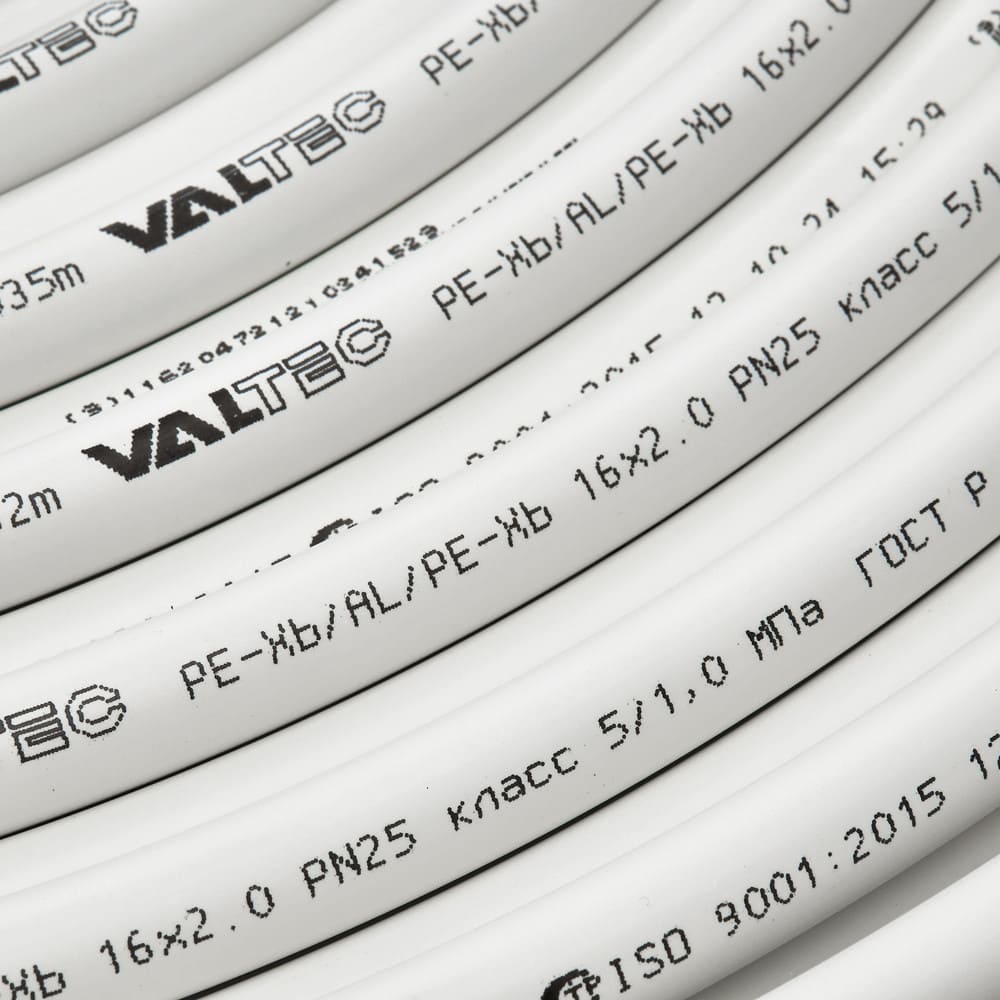

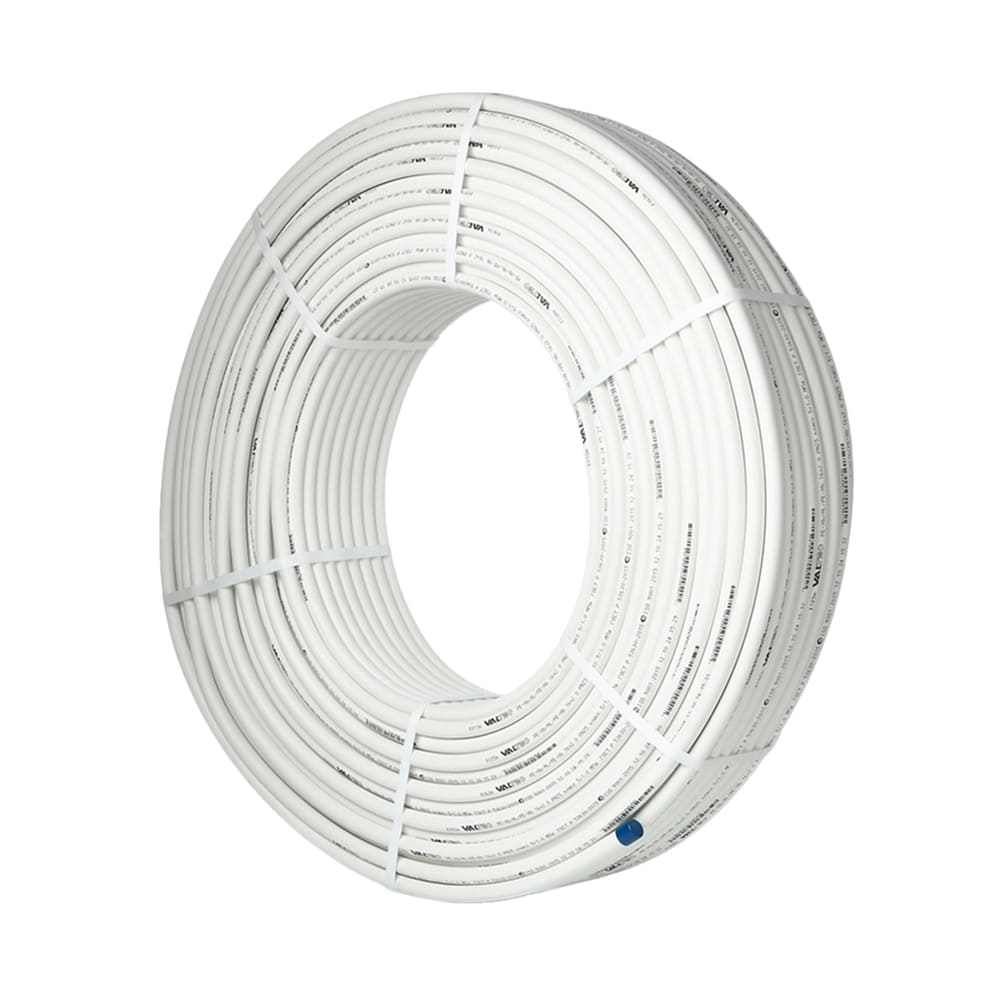

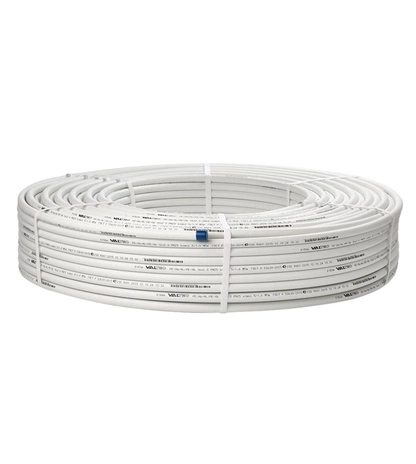

Труба VALTEC металлопластиковая
Универсальная многослойная кислородонепроницаемая металлополимерная труба на основе сшитого полиэтилена PE-Xb.
Идеально подходит для 1,2,4,5, ХВ класса эксплуатации.
Если у вас есть вопросы по подбору и расчёту количества труб, обращайтесь в Telegram за консультацией. Наш эксперт изоляционных решений поможет подобрать и купить металлопластиковую трубу VALTEC.
Рабочая температура до +95°С, максимальное рабочее давление при максимальной рабочей температуре 10 бар.
Расшифровка номенклатуры
PE-Xb — сшитый полиэтилен.
Преимущества
- гарантия — 10 лет
- универсальность — применяются для 1,2,4,5, ХВ класса эксплуатации
- долговечность — срок службы 50 лет при соблюдении условий эксплуатации
- лёгкость монтажа — сохраняют форму заданного изгиба без дополнительных креплений
- кислородонепроницаемость — защита металлических элементов от коррозии и появления ржавчины, увеличение их срока службы, вода не загрязняется.
Конструкция

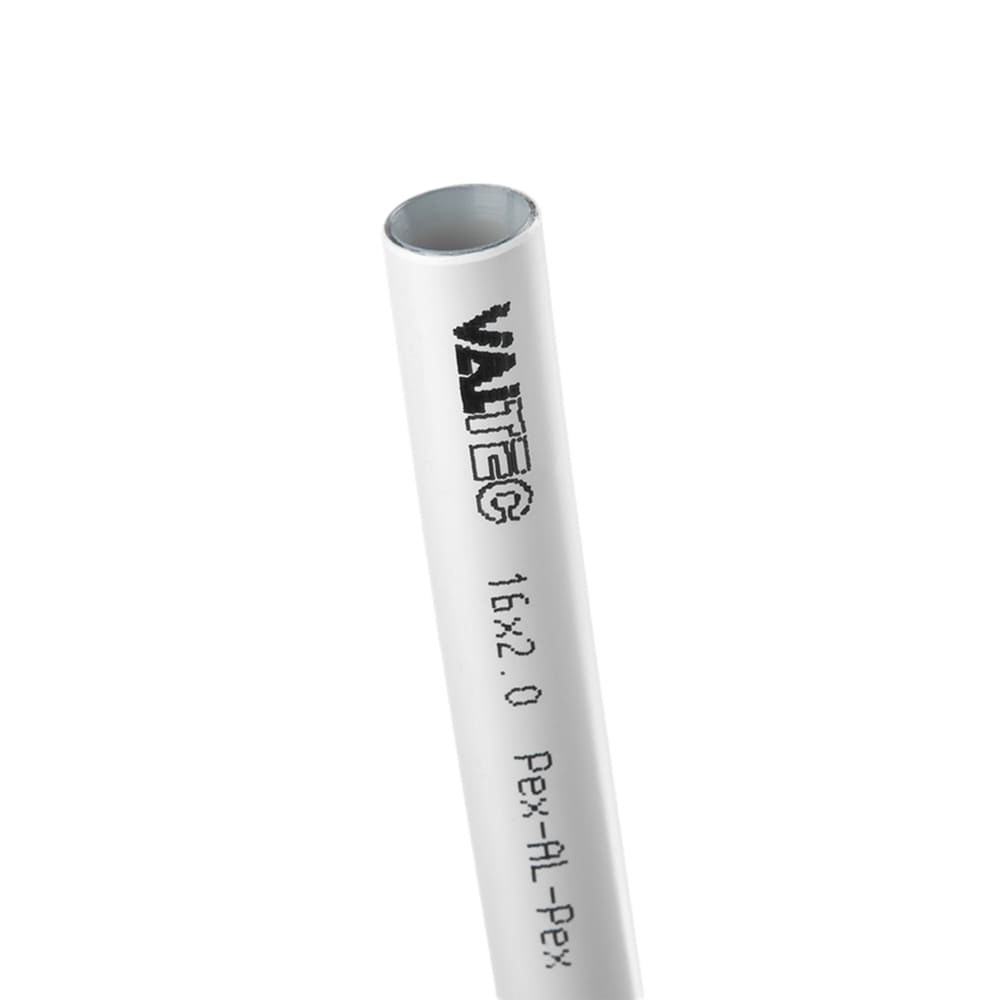

Состоит из 5-ти слоёв: 2-х слоёв сшитого полиэтилена PE-Xb, 1-го слоя алюминиевой фольги, сваренной вдоль, и 2-х слоёв клеевого соединения на основе линейного полиэтилена.
Слой алюминия придаёт механическую прочность, обеспечивает сохранение формы трубы, создаёт кислородный барьер для защиты отопительного оборудования
Сварка алюминиевого слоя происходит вдоль.
Трубы отлично подходят для систем питьевого и хозяйственно-питьевого назначения, горячего водоснабжения, водяного отопления, водяных тёплых полов и тёплых стен, почвенного подогрева.
Используются в качестве технологических трубопроводов, которые транспортируют жидкости, не агрессивные к материалам труб и соединителей.
Соединение труб выполняется с помощью обжимных фитингов серии VTm.300 или пресс-фитингов серии VTm.200
| Наименование показателя | Значение для 16х2,0 | Значение для 20х2,0 | Значение для 26х3,0 | Значение для 32х3,0 | Значение для 40х3,5 |
|---|---|---|---|---|---|
| Наружный диаметр, мм | 16 | 20 | 26 | 32 | 40 |
| Толщина стенки, мм | 2,0 | 2,0 | 3,0 | 3,0 | 3,5 |
| Внутренний диаметр, мм | 12,0 | 16,0 | 20,0 | 26,0 | 33,0 |
| Толщина слоя алюминия, мм | 0,3 | 0,3 | 0,35 | 0,4 | 0,4 |

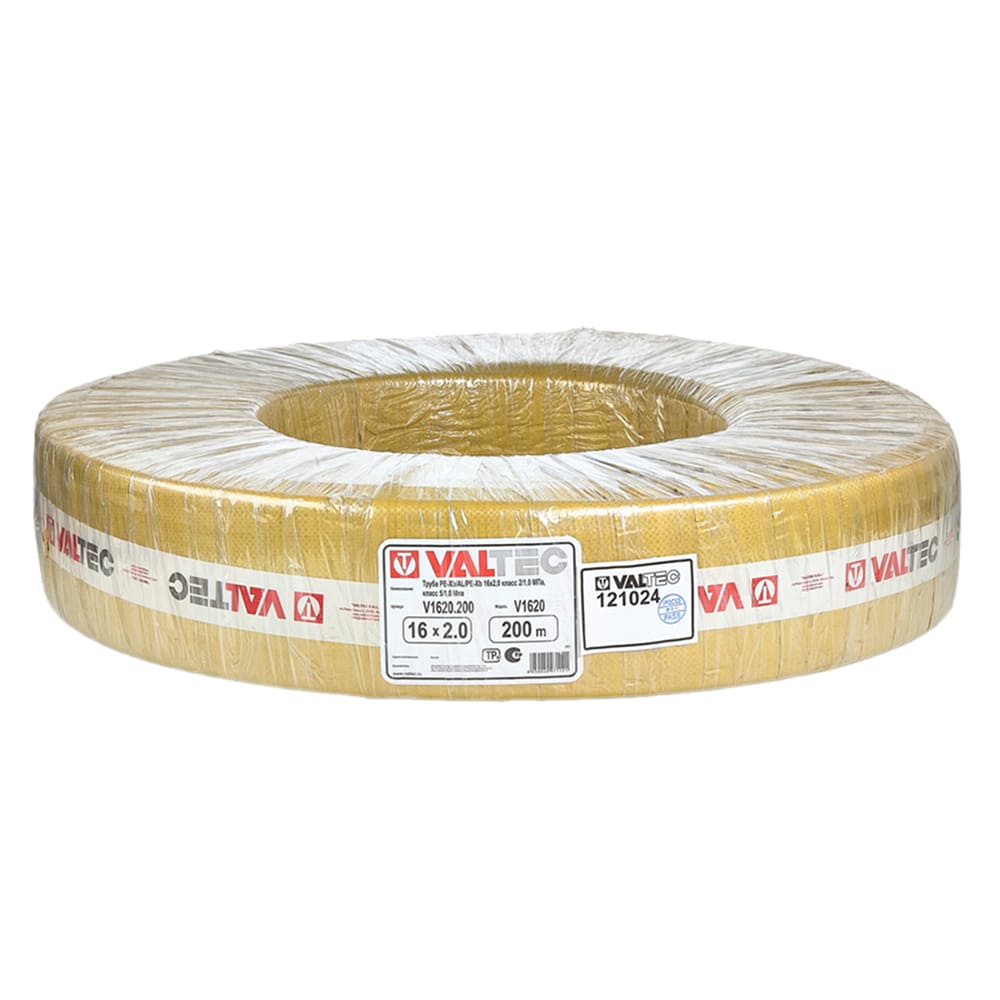

| Длина бухты (прутка), м | 40, 60, 80, 100, 200 | 40, 60, 80, 100 | 20, 40, 50 | 20, 40, 50 | 25 |
| Диаметр бухты, см | 77 (100 м) | 77 (100 м) | 100 (50 м) | 120 (50 м) | - |
| Вес 1 пог.м. трубы, г | 115 | 170 | 300 | 370 | 430 |
| Объём жидкости в 1 пог.м., л | 0,113 | 0,201 | 0,314 | 0,531 | 0,855 |
| Длина трубы, впечающая 1 л, м | 8,85 | 4,98 | 3,18 | 1,88 | 1,17 |
| Момент инерции сечения, см4 | 2198 | 4635 | 14570 | 29025 | 67416 |
| Рабочая температура при давлении 10 бар, ºС | 0...95 | ||||
| Рабочая температура при давлении 25 бар, ºС | 0...25 | ||||
| Максимальная кратковременная допустимая температура, ºС (100 часов) | 100 | ||||
| Максимальное рабочее давление при максимальной рабочей температуре, бар | 10 | ||||
| Номинальное давление PN, МПа | 2,5 | ||||
| Классы эксплуатации | 1; 2; 4; 5; ХВ | ||||
| Коэффициент линейного расширения, 1/ºС | 0,26х10-4 | 0,26х10-4 | 0,28х10-4 | 0,27х10-4 | 0,28х10-4 |
| Изменение длины после прогрева при температуре (120-3)ºС в течение (60+1) мин, % | 0,81 | 0,81 | 0,83 | 0,82 | 0,82 |
| Кислородопроницаемость, мг/(м2 ·сут) | 0 | ||||
| Минимальная длительная прочность материала наружного и внутреннего слоёв, MRS, МПа | 10 | ||||
| Массовая доля летучих веществ в сырье наружного и внутреннего слоёв | <0,035 | ||||
| Стойкость к расслоению клеевого соединения внутреннего и металлического слоев, Н/см | >20 | ||||
| Коэффициент теплопроводности, Вт/мхК | 0,45 | 0,45 | 0,42 | 0,44 | 0,43 |
| Группа горючести | Г4 | ||||
| Группа воспламеняемости | В3 | ||||
| Дымообразующая способность | Д3 | ||||
| Токсичность продуктов сгорания | Т3 | ||||

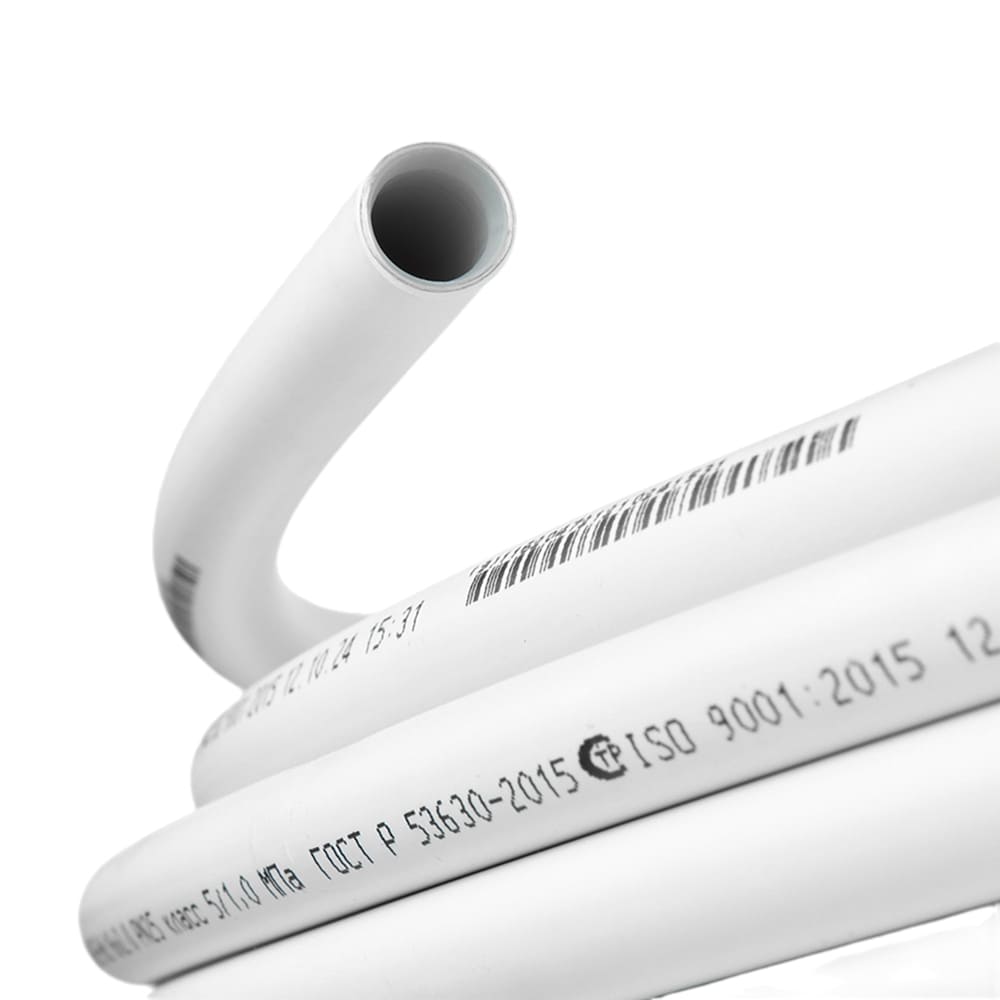

| Минимальный радиус изгиба вручную, мм | 80 | 100 | 130 | 160 | 180 |
| Радиус изгиба с применением кондуктора или трубогиба, мм | 45 | 60 | 95 | 125 | 180 |
| Коэффициент эквивалентной равномерно-зернистой шероховатости | 0,007 | ||||
| Способ сварки алюминия | Неплавящимся электродом в среде инертного газа (TIG), встык | ||||
| Прочность сварного соединения алюминия, Н/мм2 | 57 | ||||
| Способ сшивки полиэтилена | Органосиланидный (В) | ||||
| Минимальная степень сшивки рабочего слоя PE-X, % | 65 | ||||
| Соответствие нормативам | ГОСТ 53630-2015 | ||||
| Срок службы трубы при соблюдении паспортных условий эксплуатации, лет | 50 | ||||
| Гарантийный срок, лет | 10 | ||||
