Применение
Напорные сети водоснабжения и водоотведения.

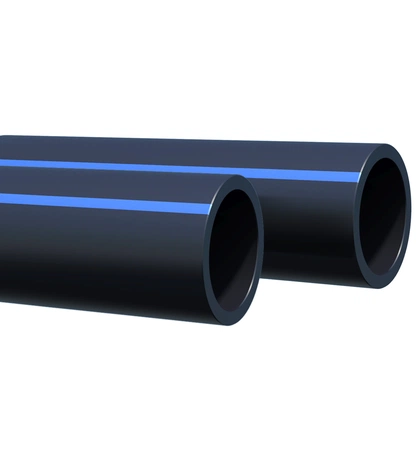

Напорная однослойная полиэтиленовая труба водоснабжения ИКАПЛАСТ AQUASAFE ПЭ 100
Труба из полиэтилена ПЭ 100 для прокладки напорных сетей водоснабжения и водоотведения.
Толщина:
Товар
| Товар | Толщина, мм | Диаметр, мм | Длина, м | Вес, кг | Кол-во в упаковке, шт | Розничная цена | Количество |
|---|---|---|---|---|---|---|---|
| {{pt_js.cdpl_caption}} | {{pt_js.cdpl_tolshina_val_or_minus}} | {{pt_js.cdpl_shirina_or_diametr_val_or_minus}} | {{pt_js.cdpl_dlina_val_or_minus}} | {{pt_js.pv_kilos}} | {{pt_js.cdpl_kolvo_val_or_minus}} |
{{pt_js.cdpl_cost_str}}
{{pt_js.cdpl_cost_spravka_str}}
|
|
|
|
|||||||
ИКАПЛАСТ AQUASAFE ПЭ 100
Труба напорная однослойная из высококачественного полиэтилена ПЭ 100.

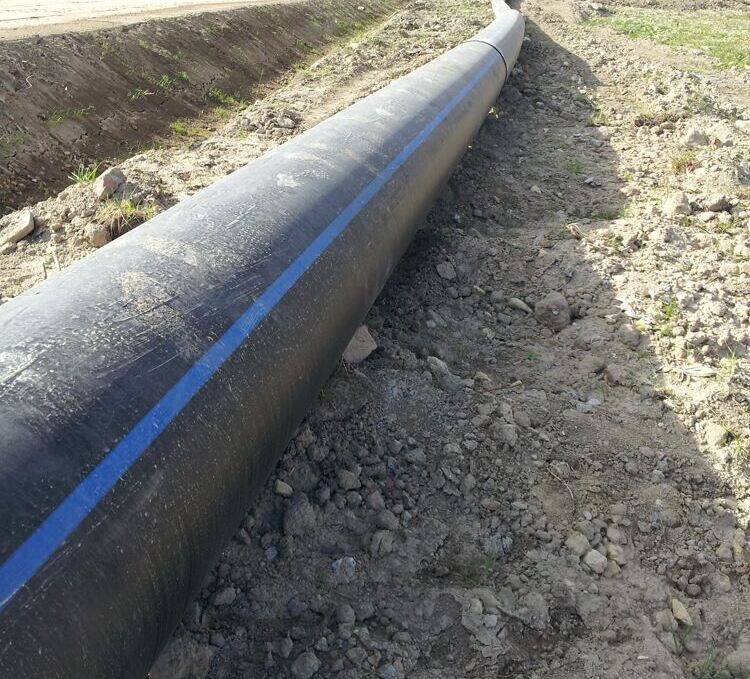

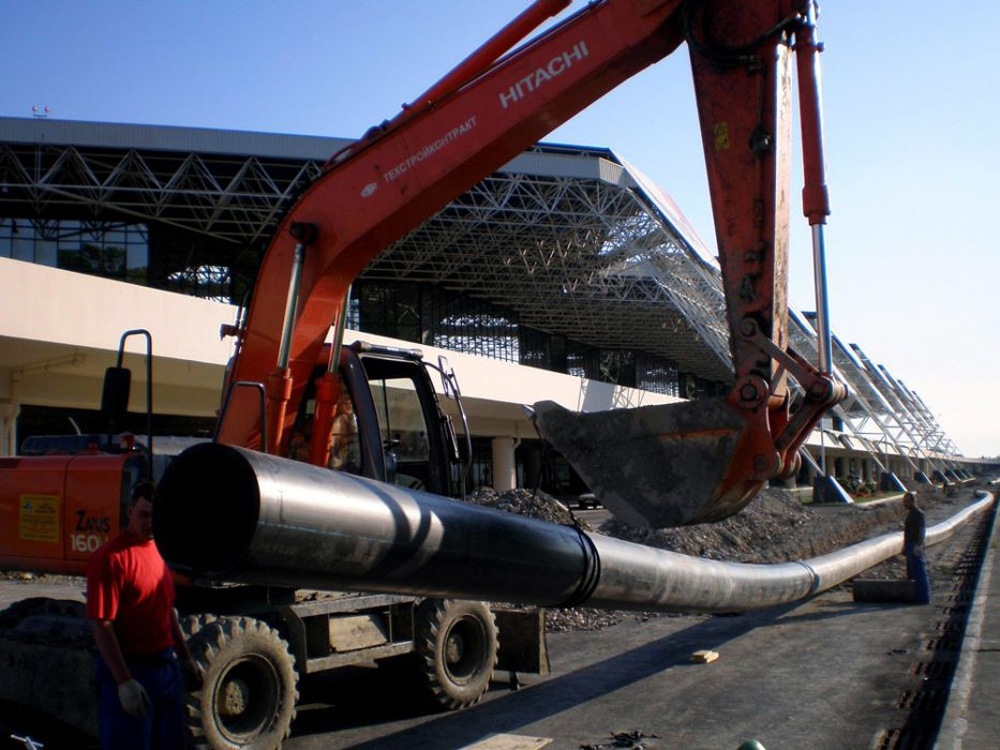

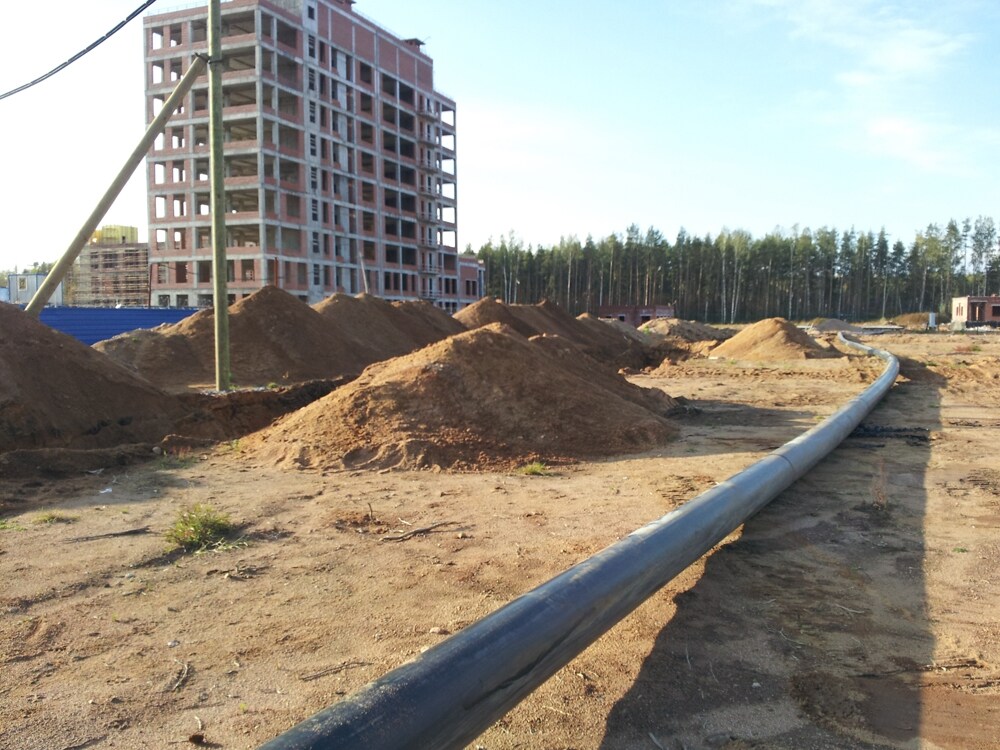

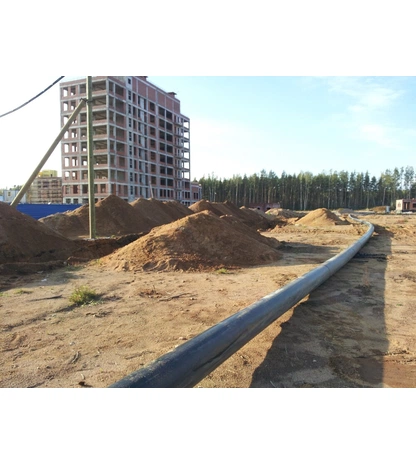

Идеально подходит для традиционного траншейного способа прокладки напорных сетей водоснабжения и водоотведения. Может использоваться при открытой прокладке с песчаной подушкой.
Максимальная рабочая температура 40°С.
Производится по ТУ 22.21.21-017-50049230-2018, соответствует ГОСТ 18599-2001 с изменениями 1 и 2.
Если у вас есть вопросы по выбору товара, напишите нам в WhatsApp. Наш специалист отдела изоляционных решений поможет купить трубу напорную однослойную полиэтиленовую ИКАПЛАСТ AQUASAFE ПЭ 100.
Расшифровка номенклатуры
AQUASAFE — труба для напорных сетей водоснабжения и водоотведения.
ПЭ 100 — высококачественный полиэтилен ПЭ 100.
SDR — стандартное размерное соотношение. Определяется как отношение номинального наружного диаметра к толщине стенки.
PN — номинальное рабочее давление, которое может выдержать труба.
При снижении SDR увеличивается толщина стенки и номинальное рабочее давление.
Если сравнить две трубы с одинаковым диаметром и разными SDR, то труба с меньшим SDR выдержит более высокие нагрузки. При этом её пропускная способность будет ниже за счёт меньшего внутреннего сечения.
Полиэтиленовые трубы обладают улучшенными свойствами по сравнению с трубами из других материалов.
Преимущества
- долговечность — гарантированный срок службы не менее 50 лет
- защита от подделки — уверенность в приобретении продукции от производителя
- высокая химическая и коррозийная стойкость — надёжная защита от агрессивных сред и коррозии
- гидравлическая гладкость — внутренняя поверхность обеспечивает высокую пропускную способность
- стойкость к гидроабразивному износу — возможность транспортировки жидкостей с наличием в них твёрдых частиц
- герметичность и прочность — надёжность и стабильность в работе системы трубопровода на протяжении всего срока службы
- экологическая и санитарно-гигиеническая безопасность — соответствие необходимым нормам и стандартам безопасности
По запросу трубы диаметром 63–1200 мм могут быть произведены с дополнительным покрытием, которое обеспечивает защиту от механических повреждений и легко удаляется при монтаже.
Они применяются в траншейном или бестраншейном способе прокладки с возможностью отказа от песчаного основания и засыпки с дополнительной защитой от повреждений.
Технические характеристики
- диаметр 20–1200 мм
- длина трубы — отрезки 5–13 м и бухты разной намотки
- MRS — минимальная длительная прочность материала 10,0 МПа
По запросу возможно изготовление труб другой длины и со значениями SDR7,4, SDR9, SDR33.
Просты и легки в транспортировке за счёт небольшого веса.
Таблица 1. Характеристики труб
| Номинальный наружный диаметр d, мм | SDR11 PN16 |
SDR11 PN16 |
SDR13,6 PN12,5 |
SDR13,6 PN12,5 |
SDR17 PN10 |
SDR17 PN10 |
SDR21 PN8 |
SDR21 PN8 |
SDR26 PN6,3 |
SDR26 PN6,3 |
Номинальная толщина защитной оболочки, мм | Предельное отклонение, мм |
| Толщина стенки e, мм | Масса 1 м, кг | Толщина стенки e, мм | Масса 1 м, кг | Толщина стенки e, мм | Масса 1 м, кг | Толщина стенки e, мм | Масса 1 м, кг | Толщина стенки e, мм | Масса 1 м, кг | |||
| 20 | 2,0 | 0,12 | - | - | - | - | - | - | - | - | - | - |
| 25 | 2,3 | 0,17 | 2,0 | 0,15 | - | - | - | - | - | - | - | - |
| 32 | 3,0 | 0,28 | 2,4 | 0,23 | 2,0 | 0,19 | - | - | - | - | - | - |
| 40 | 3,7 | 0,43 | 3,0 | 0,36 | 2,4 | 0,30 | 2,0 | 0,25 | - | - | - | - |
| 50 | 4,6 | 0,67 | 3,7 | 0,55 | 3,0 | 0,45 | 2,4 | 0,37 | 2,0 | 0,31 | - | - |
| 63 | 5,8 | 1,06 | 4,7 | 0,88 | 3,8 | 0,72 | 3,0 | 0,58 | 2,5 | 0,49 | 0,8 | +0,7 |
| 75 | 6,8 | 1,48 | 5,6 | 1,24 | 4,5 | 1,02 | 3,6 | 0,83 | 2,9 | 0,67 | 0,8 | +0,7 |
| 90 | 8,2 | 2,14 | 6,7 | 1,78 | 5,4 | 1,47 | 4,3 | 1,19 | 3,5 | 0,98 | 0,9 | +0,8 |
| 110 | 10,0 | 3,17 | 8,1 | 2,64 | 6,6 | 2,18 | 5,3 | 1,78 | 4,2 | 1,44 | 0,9 | +0,8 |
| 125 | 11,4 | 4,12 | 9,2 | 3,40 | 7,4 | 2,78 | 6,0 | 2,28 | 4,8 | 1,85 | 1,0 | +0,8 |
| 140 | 12,7 | 5,13 | 10,3 | 4,26 | 8,3 | 3,49 | 6,7 | 2,85 | 5,4 | 2,33 | 1,1 | +0,8 |
| 160 | 14,6 | 6,74 | 11,8 | 5,56 | 9,5 | 4,56 | 7,7 | 3,74 | 6,2 | 3,06 | 1,1 | +0,8 |
| 180 | 16,4 | 8,51 | 13,3 | 7,05 | 10,7 | 5,77 | 8,6 | 4,70 | 6,9 | 3,81 | 1,1 | +0,8 |
| 200 | 18,2 | 10,50 | 14,7 | 8,65 | 11,9 | 7,11 | 9,6 | 5,83 | 7,7 | 4,73 | 1,2 | +0,8 |
| 225 | 20,5 | 13,30 | 16,6 | 11,00 | 13,4 | 9,02 | 10,8 | 7,36 | 8,6 | 5,94 | 1,3 | +0,8 |
| 250 | 22,7 | 16,30 | 18,4 | 13,50 | 14,8 | 11,10 | 11,9 | 9,01 | 9,6 | 7,36 | 1,4 | +0,9 |
| 280 | 25,4 | 20,50 | 20,6 | 17,00 | 16,6 | 13,90 | 13,4 | 11,40 | 10,7 | 9,18 | 1,4 | +1,0 |
| 315 | 28,6 | 25,90 | 23,2 | 21,50 | 18,7 | 17,60 | 15,0 | 14,30 | 12,1 | 11,70 | 1,5 | +1,0 |
| 355 | 32,2 | 32,90 | 26,1 | 27,20 | 21,1 | 22,40 | 16,9 | 18,20 | 13,6 | 14,80 | 1,6 | +1,0 |
| 400 | 36,3 | 41,80 | 29,4 | 34,50 | 23,7 | 28,30 | 19,1 | 23,10 | 15,3 | 18,70 | 1,8 | +1,0 |
| 450 | 40,9 | 52,90 | 33,1 | 43,80 | 26,7 | 35,90 | 21,5 | 29,30 | 17,2 | 23,70 | 1,9 | +1,1 |
| 500 | 45,4 | 65,30 | 36,8 | 54,00 | 29,7 | 44,30 | 23,9 | 36,10 | 19,1 | 29,20 | 2,0 | +1,2 |
| 560 | 50,8 | 81,80 | 41,2 | 67,70 | 33,2 | 55,50 | 26,7 | 45,20 | 21,4 | 36,60 | 2,2 | +1,2 |
| 630 | 57,2 | 104,00 | 46,3 | 85,60 | 37,4 | 70,30 | 30,0 | 57,10 | 24,1 | 46,40 | 2,5 | +1,2 |
| 710 | 64,5 | 132,00 | 52,2 | 109,00 | 42,1 | 89,30 | 33,9 | 72,80 | 27,2 | 59,10 | 3,0 | +2,2 |
| 800 | 72,6 | 167,00 | 58,8 | 138,00 | 47,4 | 113,00 | 38,1 | 92,30 | 30,6 | 74,90 | 3,0 | +2,2 |
| 900 | - | - | 66,1 | 175,00 | 53,3 | 143,00 | 42,9 | 117,00 | 34,4 | 94,70 | 3,0 | +2,2 |
| 1000 | - | - | 73,5 | 216,00 | 59,3 | 177,00 | 47,7 | 144,00 | 38,2 | 117,00 | 3,0 | +2,2 |
| 1200 | - | - | - | - | 71,1 | 255,00 | 57,2 | 208,00 | 45,9 | 168,00 | 3,0 | +2,2 |
Значения приведены при номинальном давлении 105 Па (бар). Наружный диаметр и толщина стенки указаны без учёта толщины защитного покрытия. Масса 1 м трубы рассчитана при средней плотности 960 кг/м3.
Форма выпуска
Трубы диаметром 20–110 мм изготавливаются в прямых отрезках и бухтах. Диаметром 125–1200 мм производятся только в прямых отрезках.
Длина в прямых отрезках 5–13 м с кратностью 0,25 мм. Предельное отклонение длины от номинальной ±1%.
Длина в бухтах от 50 до 200 м. Предельное отклонение длины ±1,5%.
Таблица 2. Размер стандартных бухт
| Номинальный наружный диаметр d, мм | Стандартная длина бухты L, м | di, мм | da, мм | Ширина бухты b, мм |
|---|---|---|---|---|
| 20 | 200 | 600 | 880 | 290 |
| 25 | 200 | 600 | 950 | 330 |
| 32 | 200 | 650 | 1100 | 400 |
| 40 | 200 | 800 | 1300 | 500 |
| 50 | 200 | 1000 | 1600 | 500 |
| 63 | 200 | 1300 | 2000 | 620 |
| 75 | 200 | 1600 | 2250 | 800 |
| 90 | 200 | 1800 | 2520 | 800 |
| 110 | 200 | 2000 | 2880 | 900 |
| 110 | 200 | 2000 | 2650 | 1200 |
Возможно изготовление бухт шириной от 380 до 1200 мм для труб диаметром от 75 до 110 мм и бухт шириной от 270 до 680 мм для труб диаметром от 20 до 63 мм.
Таблица 3. Размер нестандартных бухт
| Номинальный наружный диаметр d, мм | 20 | 25 | 32 | 40 | 50 | 63 | 75 | 90 | 110 |
|---|---|---|---|---|---|---|---|---|---|
| Длина бухты L, м | 100-2000 | 100-1200 | 100-800 | 50-550 | 50-400 | 50-350 | 50-700 | 50-550 | 50-350 |
Бухты изготавливаются с шагом 50 м.
Сертификация
Производство осуществляется по ТУ 22.21.21-017-50049230-2018, соответствует ГОСТ 18599-2001 с изменениями 1 и 2.
Каждая партия проходит проверку в сертифицированной лаборатории завода ИКАПЛАСТ и выдаётся паспорт качества.
Выбор трубы AQUASAFE ПЭ 100 — надёжное и долговечное решение для организации напорных сетей водоснабжения и водоотведения.
| Показатель | Значение |
|---|---|
| Материал | ПЭ 100 |
| Номинальное давление, атм. | до 20 |
| Соединение | сварка разъёмное |
| Маскимальная температура транспортируемой среды,°С | 40 |
| Расчётный срок службы, лет | 50 |
