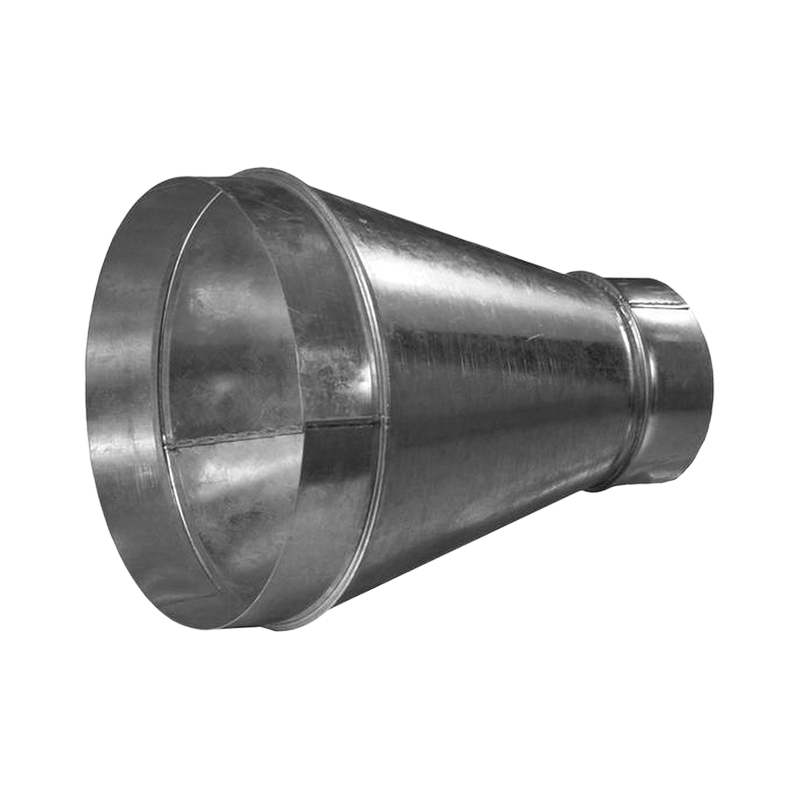

Оцинкованный переход круглого воздуховода

Используется для соединения элементов разного диаметра системы воздуховода круглого сечения.

Применение

промышленные предприятия
общественные здания
жилые помещения
производственные помещения

Под заказ

Подробнее о доставке и оплате

Купить в 1 клик

Оптовая покупка

Скачать прайс по товару

Толщина:

Товар

Товар	Толщина, мм	Диаметр D1, мм	Диаметр D2, мм	Длина, мм	Вес, кг	Кол-во в упаковке, шт	Розничная цена	Количество
{{pt_js.cdpl_caption}}	{{pt_js.cdpl_tolshina_val_or_minus}}	{{pt_js.pv_diameter_d1}}	{{pt_js.pv_diameter_d2}}	{{pt_js.cdpl_dlina_val_or_minus}}	{{pt_js.pv_kilos}}	{{pt_js.cdpl_kolvo_val_or_minus}}	{{pt_js.cdpl_cost_str}} {{pt_js.cdpl_cost_spravka_str}}

ПОКАЗАТЬ ВСЕ РАЗМЕРЫ

Описание Характеристики Монтаж

Переход воздуховода

Переход из оцинкованной стали для соединения элементов разного диаметра системы круглого воздуховода. Может поставляться с резиновым уплотнителем или фланцами. Уплотнительные кольца изготавливаются специально для каждого диаметра. Если у вас остались вопросы по переходу воздуховода, напишите нам в WhatsApp. Наш эксперт поможет купить оцинкованный переход круглого воздуховода.

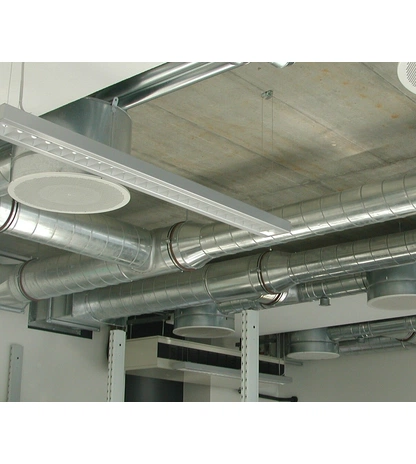

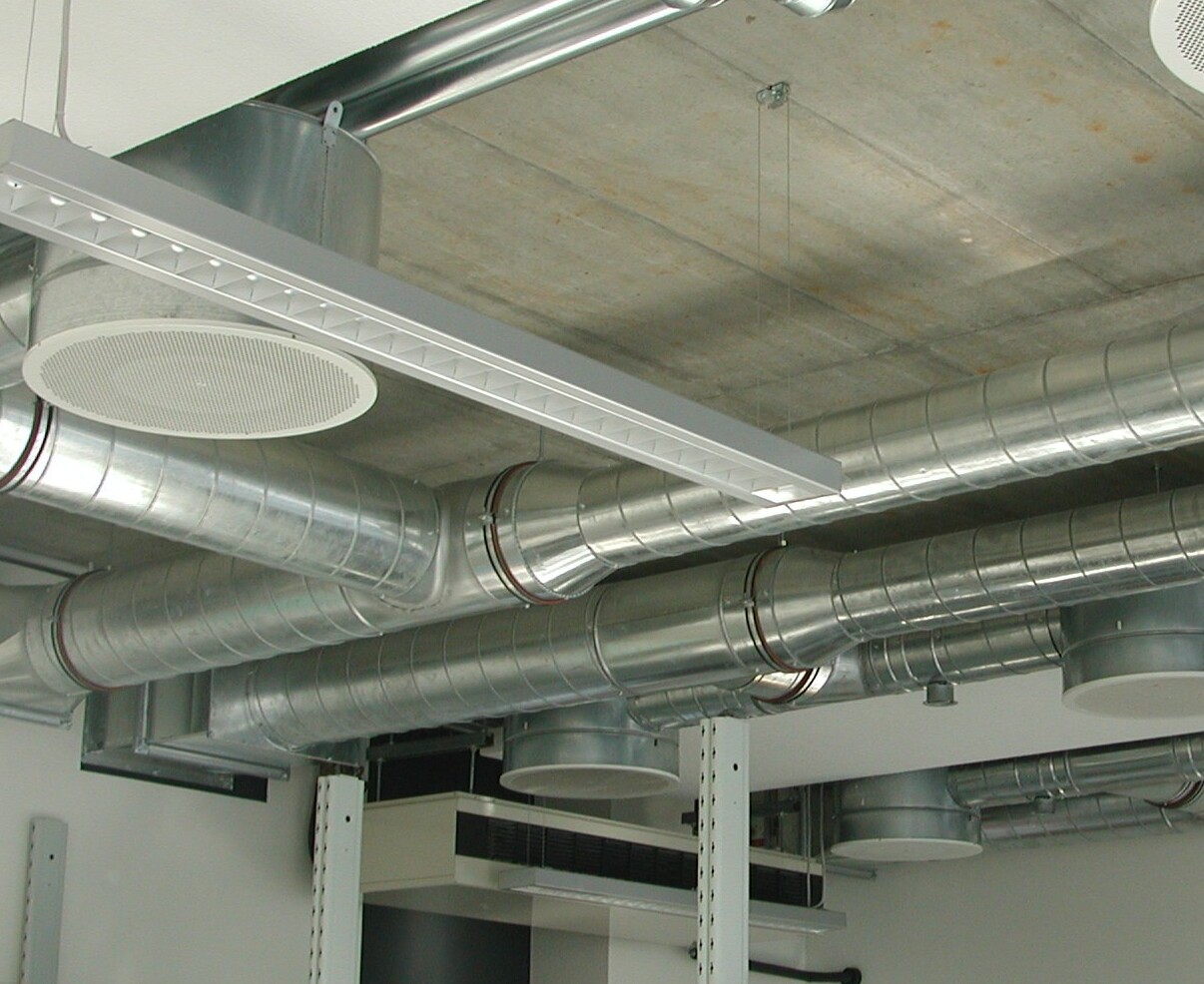

Система круглых воздуховодов состоит из ассортимента спирально-навивных труб и фасонных деталей с двойным резиновым уплотнителем EPDM.

Преимущества

устойчивость к положительному и отрицательному давлению до 3000 Па
двойное уплотнение снижает риск утечки при повреждении
устойчивость к температурам от -30°С до +80°С
возможность сборки в любую погоду
экологическая безопасность
быстрота и лёгкость сборки
эстетичный внешний вид
встроенный уплотнитель
негорючесть

Воздухонепроницаемость по Eurovent 2.2 элементов без резинового уплотнителя соответствует классу B, с резиновым уплотнителем — классу C.

Переход из оцинкованной стали воздуховода круглого сечения может быть:

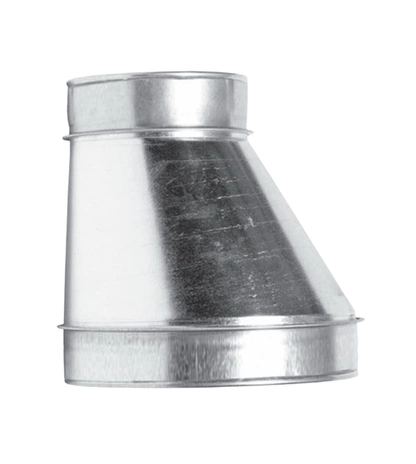

односторонним — изменение сечения только с одной стороны

Оцинкованный переход круглого воздуховода

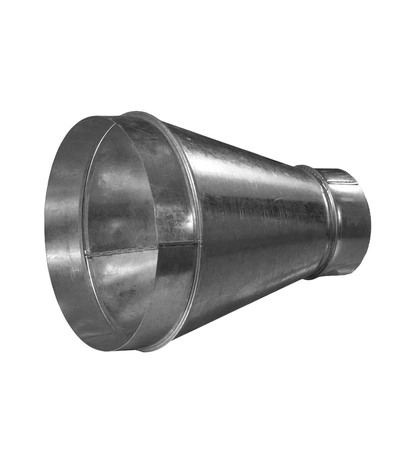

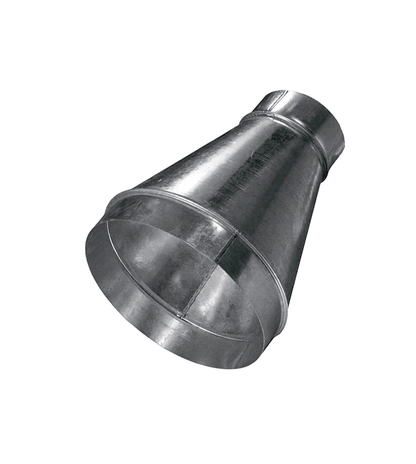

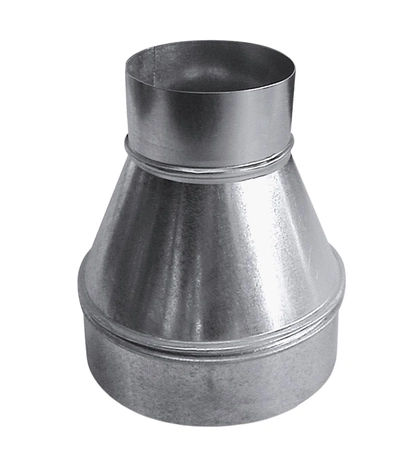

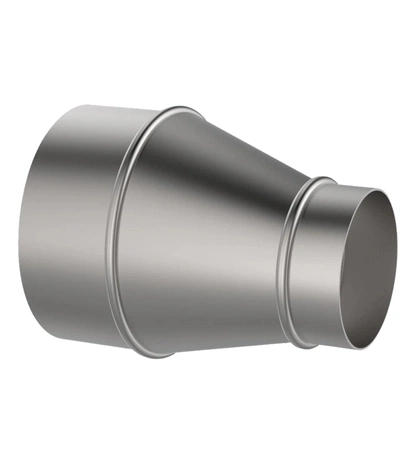

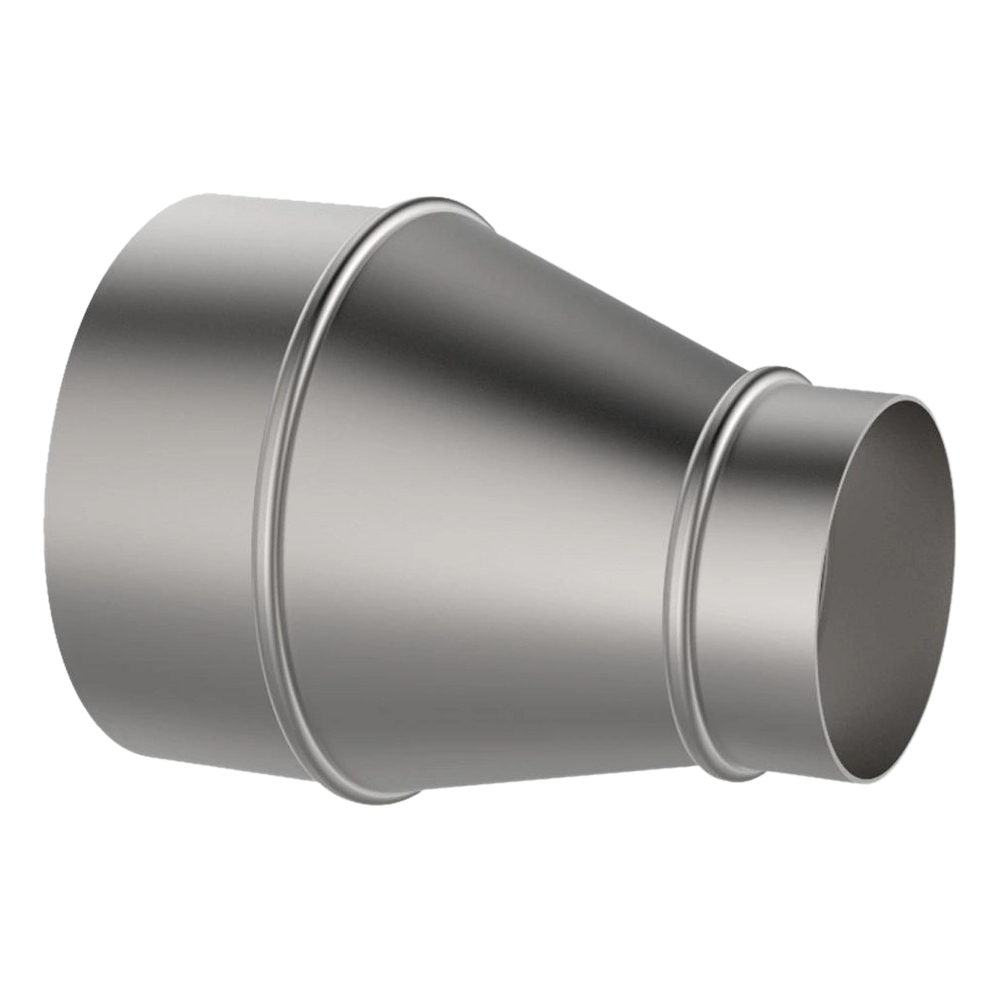

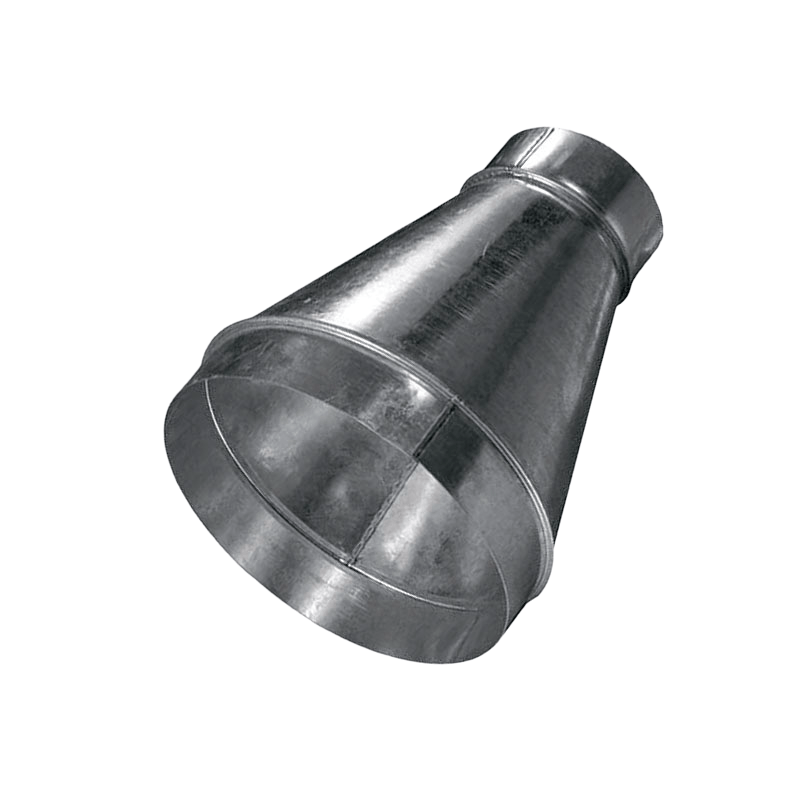

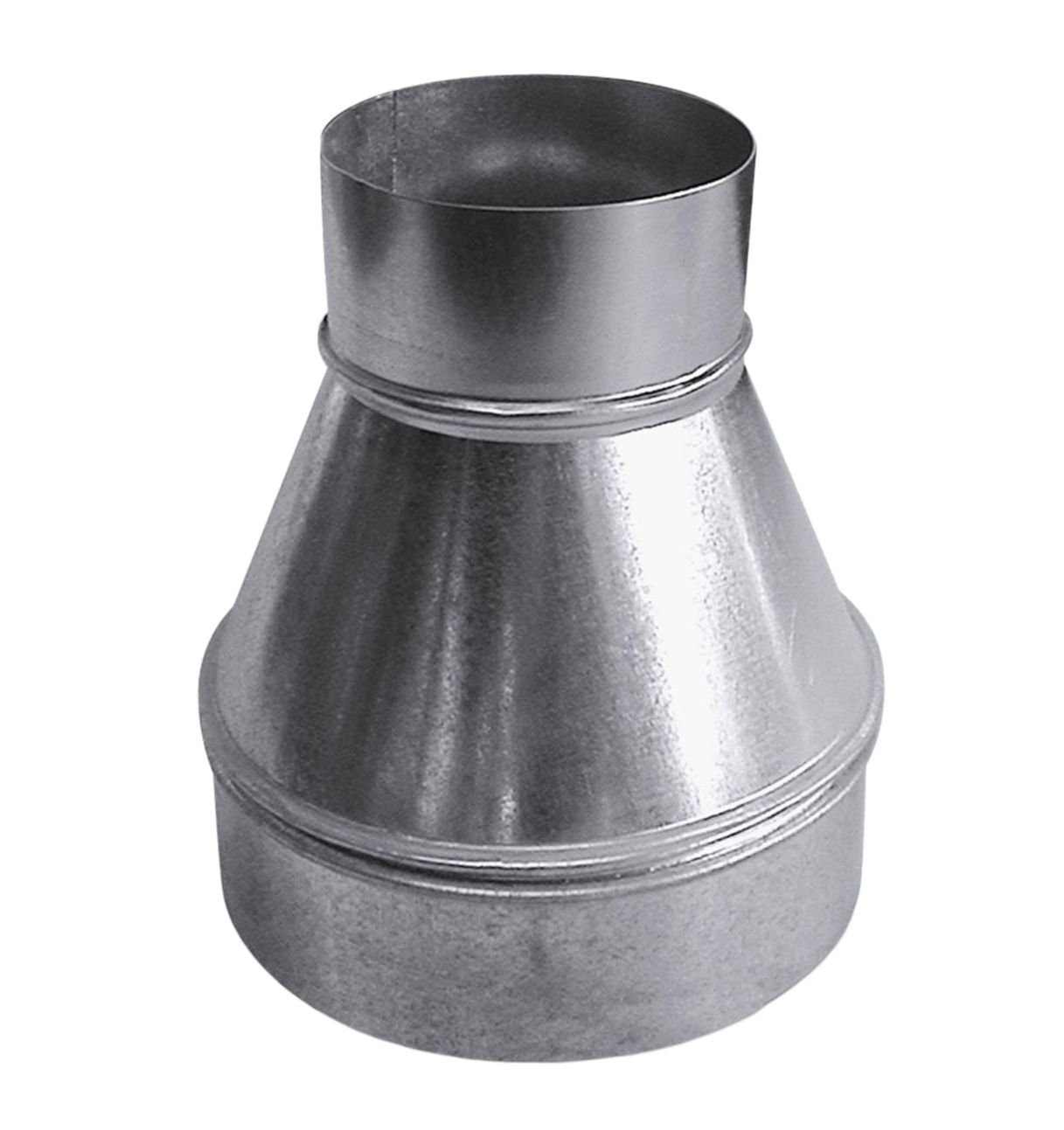

центральным — изменение сечения пропорционально с двух сторон

Оцинкованный переход круглого воздуховода

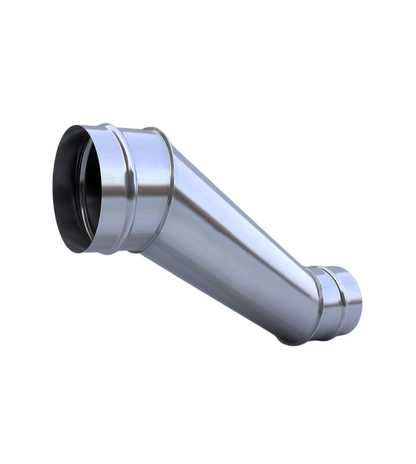

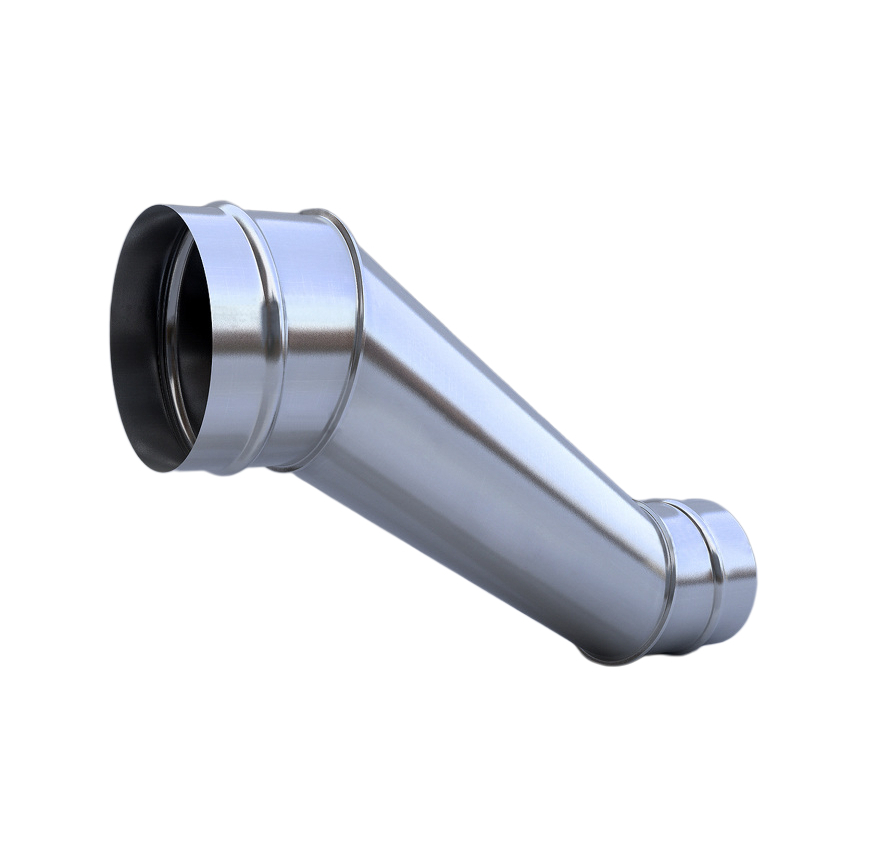

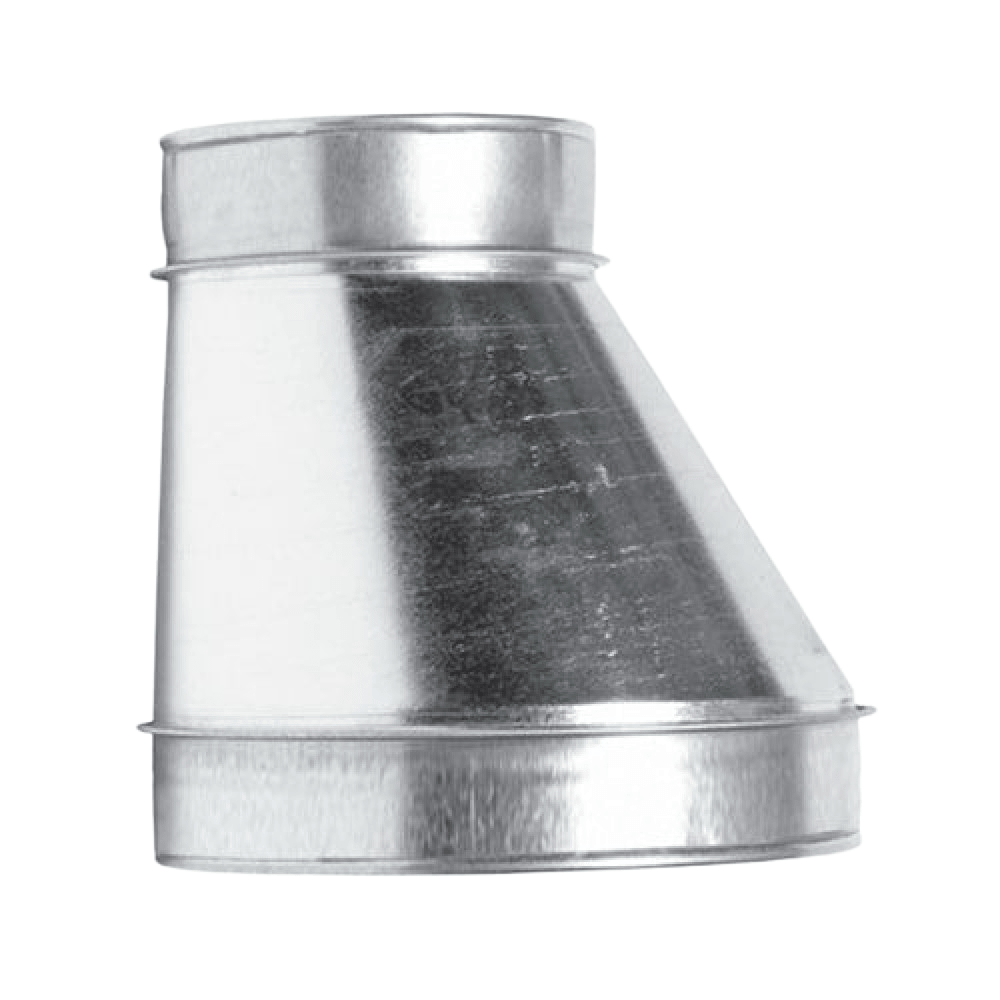

со смещением — изменение сечения непропорционально с двух сторон, может применяется для элементов, которые находятся на разной высоте. Позволяет учесть сложные участки при монтаже системы.

Оцинкованный переход круглого воздуховода

Размеры перехода

Изготовление круглых воздуховодов в полном ассортименте диаметром от 100 до 1250 мм включительно. По запросу изготовление воздуховодов диаметром до 1600 мм включительно.

Ном.внешний диаметр d₁, мм	Ном.внешний диаметр d₂, мм	Длина L, мм	Площадь, м2	Вес, кг
125	100	64	0,06	0,31
160	100	112	0,09	0,50
160	125	78	0,09	0,45
200	100	167	0,14	0,73
200	125	133	0,13	0,70
200	160	85	0,11	0,57
200	180	55	0,11	0,49
250	100	236	0,23	1,20
250	125	202	0,22	1,17
250	160	154	0,20	1,09
250	180	115	0,18	1,03
250	200	99	0,17	0,95
315	125	291	0,32	1,71
315	160	243	0,30	1,65
315	200	188	0,28	1,53
315	250	119	0,26	1,32
315	280	78	0,23	1,13
355	160	298	0,41	3,07
355	200	243	0,38	2,94
355	250	174	0,36	2,82
355	280	133	0,33	2,47
355	315	85	0,30	2,15
400	200	310	0,48	3,63
400	250	241	0,46	3,40
400	280	200	0,44	3,20
400	315	152	0,42	2,92
400	355	97	0,38	2,94
450	250	310	0,58	4,24
450	280	269	0,55	4,06
450	315	221	0,51	3,80
450	355	166	0,49	3,43
450	400	109	0,44	2,90
500	280	337	0,68	5,00
500	315	289	0,64	4,74
500	355	234	0,62	4,40
500	400	177	0,56	3,92
500	450	109	0,48	3,24
560	315	371	0,84	5,94
560	355	317	0,79	5,62
560	400	260	0,74	5,18
560	450	191	0,66	4,58
560	500	122	0,56	3,82
630	355	372	0,95	7,14
630	400	315	0,89	6,74
630	450	246	0,81	6,18
630	500	177	0,72	5,51
630	560	95	0,59	4,52
710	450	380	1,13	8,14
710	500	300	1,02	7,53
710	560	250	0,95	6,63
710	630	150	0,78	5,34
800	450	426	1,39	11,28
800	500	357	1,3	10,74
800	560	290	1,19	9,96
800	630	200	1,04	8,84
800	710	120	0,88	7,24
900	500	494	1,72	17,61
900	560	412	1,59	16,63
900	630	316	1,42	15,39
900	710	250	1,3	13,48
900	800	150	1,14	10,84
1000	560	549	2,06	21,69
1000	630	453	1,89	20,46
1000	710	348	1,68	18,79
1000	800	390	1,89	16,45
1000	900	252	1,56	13,21
1250	710	692	3,06	43,24
1250	800	568	2,83	38,51
1250	900	431	2,47	34,86
1250	1000	293	2,07	30,53
1250	1120	200	1,79	24,12
1400	800	695	5,22	64,2
1400	900	604	3,84	47,79
1400	1000	509	3,5	43,82
1400	1120	387	3	38,11
1400	1250	238	2,33	30,48
1600	900	781	5,21	64,2
1600	1000	695	4,89	60,43
1600	1120	585	4,48	55,31
1600	1250	459	3,84	48,36
1600	1400	298	3,01	38,78

Подбирать составные части воздуховода под систему рекомендуется с замерщиком.

Показатель	Значение
Плотность, кг/м3	7850
Стойкость к утрафиолету	Устойчив
Группа горючести	НГ

Монтаж круглых воздуховодов

Без резинового уплотнителя

Подобрать необходимые детали.
Нанести на край шейки фасонной детали или ниппеля тонкую полоску герметика в 2 мм.
Вставить фасонную деталь или ниппель в прямой участок. При этом герметик равномерно распределится по всей поверхности соединения.
Зафиксировать стык саморезами или заклёпками (см.таблицу).

С резиновым уплотнителем

Подобрать необходимые детали.
Соединить детали.
Вставить фасонную деталь или ниппель в прямой участок. Небольшой поворот делает установку прочнее.
Зафиксировать стык саморезами или заклёпками (см.таблицу).

Диаметр d, мм	Мин.диаметр скрутки, мм	Количество
80–125	3,2	2
140–250	3,2	3
280–630	3,2	4
710–1250	4,0	5

Распределить саморезы или заклёпки равномерно по окружности так, чтобы резиновые прокладки не были повреждены. Разместить их приблизительно в 10 мм от ограничителя и конца трубы. В случае неправильной сборки, дырки, прорезанные шурупами или заклёпками, должны быть загерметизированы.

Для соединения двух фасонных деталей используется муфта.

Оцинкованный переход круглого воздуховода
