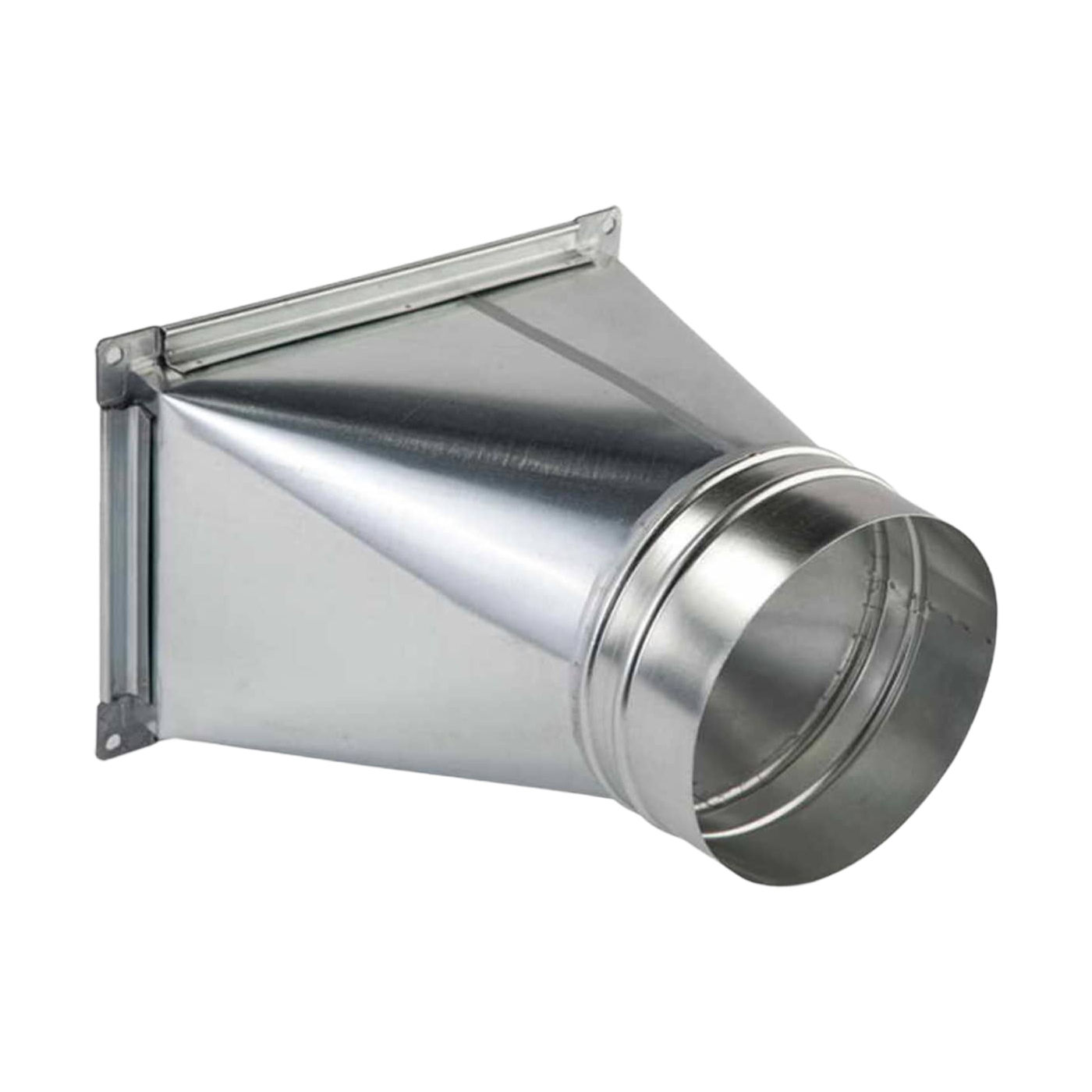

Оцинкованный переход воздуховода с круглого на прямоугольное сечение

Оцинкованный переход воздуховода с круглого на прямоугольное сечение Оцинкованный переход воздуховода с круглого на прямоугольное сечение Оцинкованный переход воздуховода с круглого на прямоугольное сечение
Оцинкованный переход воздуховода с круглого на прямоугольное сечение
Оцинкованный переход воздуховода с круглого на прямоугольное сечение
Оцинкованный переход воздуховода с круглого на прямоугольное сечение
Используется для соединения элементов прямоугольного и круглого сечения системы воздуховода.

Применение

  • общественные здания
  • промышленные здания
  • жилые помещения
Под заказ
Подробнее о доставке и оплате
Купить в 1 клик
Оптовая покупка
Скачать прайс по товару
Толщина:
Товар
Товар Розничная цена
{{pt_js.cdpl_caption}} {{pt_js.cdpl_kolvo_val_or_minus}}
{{pt_js.cdpl_cost_str}}
{{pt_js.cdpl_cost_spravka_str}}
Описание Характеристики Монтаж

Переход воздуховода

Оцинкованный переход для соединения элементов круглого и прямоугольного сечения вентиляционной системы. Если у вас остались вопросы по переходу, вы можете написать нам в WhatsApp. Наш эксперт поможет купить оцинкованный переход воздуховода с круглого на прямоугольное сечение.

Преимущества

  • прочность — устойчивость к положительному и отрицательному давлению до 1000 Па
  • простота и лёгкость сборки
  • герметичность

По запросу возможно применении технологии Snap Lock. Технологии фальцевого шва Snap Lock применяется при изготовлении прямоугольных воздуховодов из металла толщиной 0,63–1,0 мм.

Преимущества технологии Snap Lock

  • лёгкость сборки заготовок воздуховодов с периметром более 1150-1400 мм
  • сборка заготовок воздуховодов прямоугольного сечения на объекте
  • меньшая стоимость затрат на складские помещения
  • меньшая стоимость транспортных расходов

Воздуховоды прямоугольного сечения, которые собраны с применением технологии Snap Lock, соответствуют классу плотности "В" по Eurovent 2.2. Для достижения плотности класса "С" необходимо нанести перед сборкой в швы воздуховода герметик.

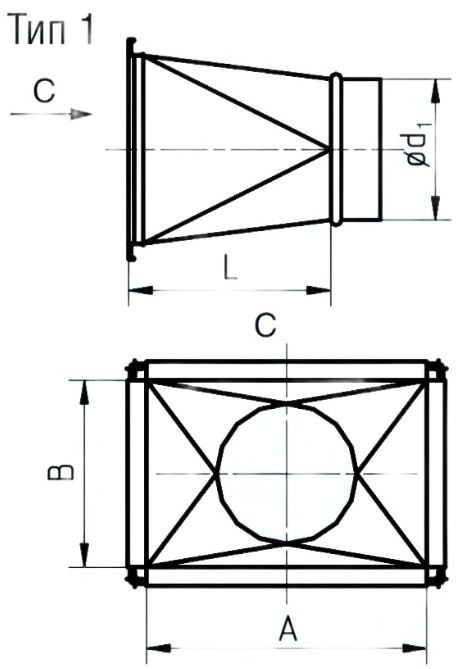

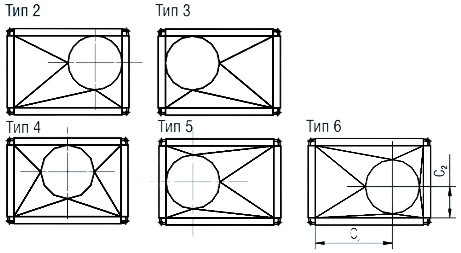

Типы переходов

Оцинкованный переход воздуховода с круглого на прямоугольное сечение

Оцинкованный переход воздуховода с круглого на прямоугольное сечение

Отклонение С1 только для типа 6, мм С1<А-d1/2
Отклонение С2 только для типа 6, мм С2<В-d1/2

Размеры перехода

Пример расшифровки данных в ячейках таблицы на перечесении размеров А и В

  • 0,015 — площадь поперечного сечения А*В, м2
  • 150 — гидравлический диаметр (2*А*В)\(А+В), мм
  • 2,5 — вес 1 п.м без фланцев, кг

dh — гидравлический диаметр круглого воздуховода, в котором создаётся такая же потеря давления при той же скорости воздушного потока, как и в прямоугольном воздуховоде.

Диаметр d1, мм — d1=В или d1<В

Высота фланца, мм Толщина стали до, мм Размер А(В) 100 150 200 250 300 400 500 600 800 1000 1200 1400 1600 2000 2400
20 0,5 150

0,015
120
2,1

0,0225
150
2,5


20 0,5 200

0,02
133
2,5

0,03
171
2,9

0,04
200
3,3


20 0,5 250

0,025
143
2,9

0,0375
188
3,3

0,05
222
3,6

0,0625
250
4,0


20 0,5 300

0,03
150
3,3

0,045
200
3,6

0,06
240
4,0

0,075
273
4,4

0,09
300
4,8


20 0,5 400

0,04
160
4,0

0,06
218
4,4

0,08
267
4,8

0,1
308
5,2

0,12
343
5,6

0,16
400
6,4


20 0,5 500

0,05
167
4,8

0,075
231
5,2

0,1
286
5,6

0,125
333
6,0

0,15
375
6,4

0,2
444
7,2

0,25
500
8,0


20 0,7 600

0,09
240
8,4

0,12
300
9,0

0,15
353
9,5

0,18
400
10,1

0,24
480
11,2

0,3
545
12,3

0,36
600
13,4


20 0,7 800

0,16
320
11,2

0,2
381
11,7

0,24
436
12,3

0,32
533
13,4

0,4
615
14,5

0,48
686
15,6

0,64
800
17,8


20 0,7 1000

0,25
400
13,9

0,3
462
14,5

0,4
571
15,6

0,5
667
16,7

0,6
750
17,8

0,8
889
20,0

1
1000
22,2


30 0,9 1200

0,36
480
21,4

0,48
600
22,8

0,6
706
24,2

0,72
800
25,7

0,96
960
28,5

1,2
1091
31,3

1,44
1200
34,1


30 0,9 1400

0,56
622
25,7

0,7
737
27,1

0,84
840
28,5

1,12
1018
31,3

1,4
1167
34,1

1,68
1292
37,0

1,96
1400
39,8


30 0,9 1600

0,8
762
29,9

0,96
873
31,3

1,28
1067
34,1

1,6
1231
37,0

1,92
1371
39,8

2,24
1493
42,6

2,56
1600
60,6


40 1,2 2000

1,2
923
49,3

1,6
1143
53,1

2
1333
56,8

2,4
1500
60,6

2,8
1647
64,4

3,2
1778
68,2

4
2000
75,7


40 1,2 2400

1,92
1200
60,6

2,4
1412
64,4

2,88
1600
68,2

3,36
1768
71,9

3,84
1920
75,7

4,8
2182
83,3

5,76
2400
90,8



Зависимость длины от значения А

А, мм L станд., мм
100-350 350
400-700 450
800-2000 600



По запросу возможно изготовление прямоугольных воздуховодов со стороной до 3000 мм включительно. Воздуховоды со стороной 300 мм и более имеют поперечные рёбра жёсткости.

Подбирать составные части воздуховода рекомендуется с замерщиком.

Показатель Значение
Плотность, кг/м3 7850
Стойкость к ультрафиолету Устойчив
Группа горючести НГ
Рекомендуемый диапазон температур, °С от -40 до +80
Устойчивость к положительному и отрицательному давлению до 1000 Па

Монтаж прямоугольных вохдуховодов

  1. Освободить заготовки от упаковки.
  2. Вставить подобранные части воздуховода друг в друга и защёлкнуть до упора.
  3. Установить собранные фланцы на выровненные торцы воздуховода с обеих сторон.
  4. Прикрепить фланцы к воздуховодам механически с помощью саморезов, вытяжных заклёпок или специального инструмента с шагом 50–75 мм.

Расстояние между точками крепления труб, либо других элементов не должно превышать 2500 мм для любого размера. Между двумя точками крепления не может быть более одного соединения. Точка крепления должна быть расположена не более чем в 500 мм от места соединения.

Соединительный фланец монтируется на конце каждого воздуховода и фасонной детали.
