Применение
- жилые помещения
- общественные здания
- промышленные здания

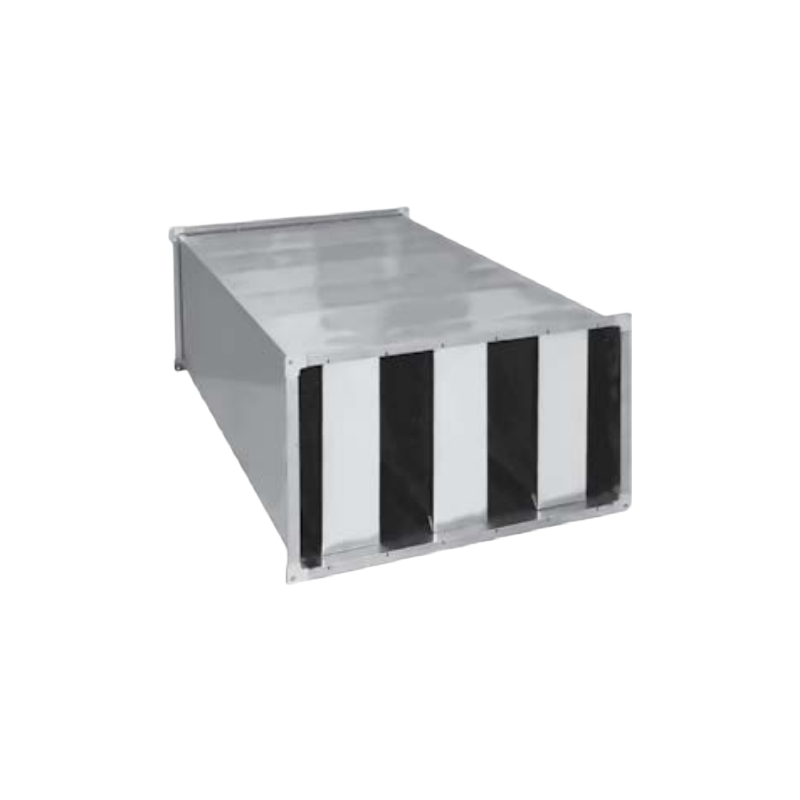

Оцинкованный шумоглушитель прямоугольного воздуховода
Шумоглушитель используется для поглощения шума турбулентных завихрений и аэродинамического шума. Максимальная скорость воздуха между пластинами 15 м/c.
Толщина:
Товар
| Товар | Розничная цена | |||||
|---|---|---|---|---|---|---|
| {{pt_js.cdpl_caption}} | {{pt_js.cdpl_kolvo_val_or_minus}} |
{{pt_js.cdpl_cost_str}}
{{pt_js.cdpl_cost_spravka_str}}
|
|
|||
|
|
||||||
Шумоглушитель воздуховода
Оцинкованный шумоглушитель прямоугольного сечения применяется для монтажа в прямоугольный воздуховод. Шумоглушитель состоит из корпуса со встроенными пластинами. Корпус выполнен из оцинкованного гофрированного листа в формате «Z». Пластины состоят из профилированной рамы из оцинкованного листа с шумопоглощающего негорючего материала. Поверхности пластин уплотнены специальной стеклотканью. Если у вас есть сложности с выбором шумоглушителя, напишите нам в WhatsApp. Наш специалист отдела изоляционных решений поможет купить оцинкованный шумоглушитель прямоугольного воздуховода.
Шумоглушитель предназначен для внутреннего использования. При применении для внешнего использования, необходима защита кожухом от попадания воды. При эксплуатации воздух не должен содержать твёрдых, агрессивных или клеящих примесей. Максимальная скорость воздуха между пластинами 15 м/с. Рабочее положение шумоглушителя может быть любым.
Преимущества
- прочность — устойчивость к положительному и отрицательному давлению до 1000 Па
- простота и лёгкость сборки
- герметичность
По запросу возможно применении технологии Snap Lock. Технологии фальцевого шва Snap Lock применяется при изготовлении прямоугольных воздуховодов из металла толщиной 0,63–1,0 мм.
Преимущества технологии Snap Lock
- меньшая стоимость транспортных расходов
- меньшая стоимость затрат на складские помещения
- сборка заготовок воздуховодов прямоугольного сечения на объекте
- лёгкость сборки заготовок воздуховодов с периметром более 1150-1400 мм
Воздуховоды прямоугольного сечения, которые собраны с применением технологии Snap Lock, соответствуют классу плотности "В" по Eurovent 2.2. Для достижения плотности класса "С" необходимо нанести перед сборкой в швы воздуховода герметик.
У шумоглушителей фланцевое соединение.
Схема прямоугольного шумоглушителя
A, B — внутренние размеры.
L — длина.
Данный товар изготавливается под заказ. Для выбора необходимого размера напишите нам в WhatsApp. Наш эксперт поможет вам с выбором.
Для обеспечения максимальной эффективности шумопоглощения рекомендуется предусмотреть перед шумоглушителем прямой участок воздуховода длиной не менее 1 м. Подвешивать шумоглушитель необходимо за соединительные элементы и за корпус. Можно монтировать два шумоглушителя друг за другом.
По запросу возможно изготовление прямоугольных воздуховодов со стороной до 3000 мм включительно. Воздуховоды со стороной 300 мм и более имеют поперечные рёбра жёсткости.
Подбирать составные части воздуховода рекомендуется с замерщиком.
| Показатель | Значение |
|---|---|
| Плотность, кг/м3 | 7850 |
| Стойкость к ультрафиолету | Устойчив |
| Группа горючести | НГ |
| Максимальная скорость воздуха между пластинами, м/с | 15 |
| Диапазон рабочих температур, °С | от -40 до +80 |
Монтаж прямоугольных вохдуховодов
- Освободить заготовки от упаковки.
- Вставить подобранные части воздуховода друг в друга и защёлкнуть до упора.
- Установить собранные фланцы на выровненные торцы воздуховода с обеих сторон.
- Прикрепить фланцы к воздуховодам механически с помощью саморезов, вытяжных заклёпок или специального инструмента с шагом 50–75 мм.
Расстояние между точками крепления труб, либо других элементов не должно превышать 2500 мм для любого размера. Между двумя точками крепления не может быть более одного соединения. Точка крепления должна быть расположена не более чем в 500 мм от места соединения.
Соединительный фланец монтируется на конце каждого воздуховода и фасонной детали.
