Применение
- промышленные предприятия
- общественные здания
- жилые помещения
- производственные помещения
Оцинкованный воздуховод круглого сечения прямошовный
Прямой участок воздуховода. Используется в процессе установки систем вентилирования и кондиционирования для обеспечения постоянной подачи свежего воздуха, либо осуществления вывода неприятных запахов из используемого помещения.
Толщина:
Товар
| Товар | Толщина, мм | Диаметр, мм | Длина, м | Вес, кг | Кол-во в упаковке, шт | Розничная цена | Количество |
|---|---|---|---|---|---|---|---|
| {{pt_js.cdpl_caption}} | {{pt_js.cdpl_tolshina_val_or_minus}} | {{pt_js.cdpl_shirina_or_diametr_val_or_minus}} | {{pt_js.cdpl_dlina_val_or_minus}} | {{pt_js.pv_kilos}} | {{pt_js.cdpl_kolvo_val_or_minus}} |
{{pt_js.cdpl_cost_str}}
{{pt_js.cdpl_cost_spravka_str}}
|
|
|
|
|||||||

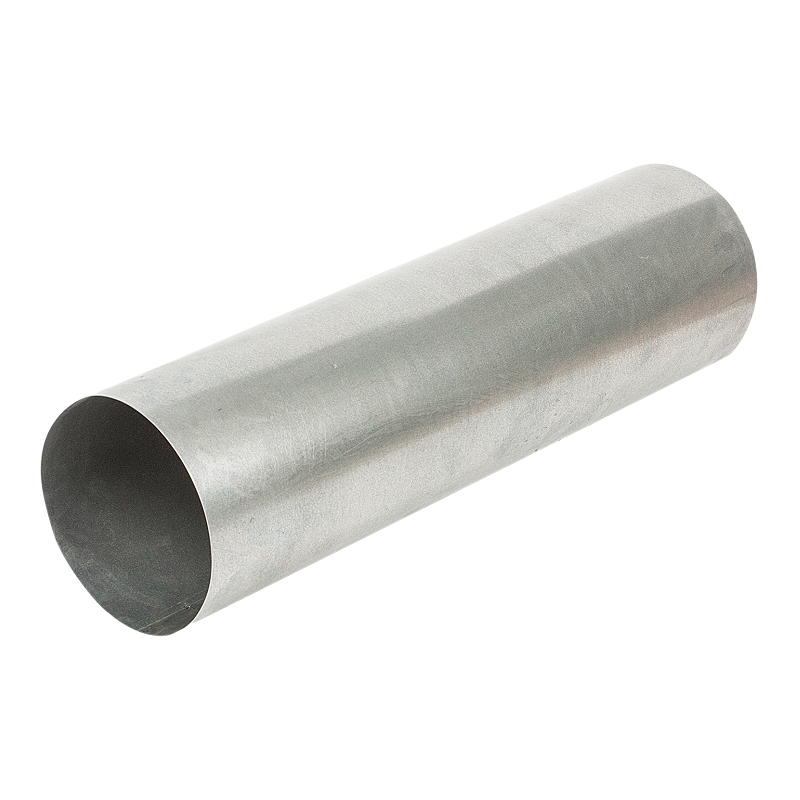

Воздуховод прямошовный
Прямошовный прямой участок воздуховода изготавливается из листа оцинкованной стали. Лист сворачивают в трубу на вальцах и края листа соединяют на фальцепрокатном станке. Может поставляться с фланцами. Длина от 100 мм до 1250 мм включительно. Используется в процессе установки систем вентилирования и кондиционирования для обеспечения постоянной подачи свежего воздуха, либо осуществления вывода неприятных запахов из используемого помещения. Если у вас остались вопросы по прямому участку, напишите нам в WhatsApp. Наш специалист отдела изоляционных решений поможет купить оцинкованный воздуховод круглого сечения прямошовный.
Система круглых воздуховодов состоит из ассортимента спирально-навивных труб и фасонных деталей с двойным резиновым уплотнителем EPDM.
Преимущества
- устойчивость к положительному и отрицательному давлению до 3000 Па
- двойное уплотнение снижает риск утечки при повреждении
- устойчивость к температурам от -30°С до +80°С
- возможность сборки в любую погоду
- экологическая безопасность
- быстрота и лёгкость сборки
- эстетичный внешний вид
- встроенный уплотнитель
- негорючесть
Воздухонепроницаемость по Eurovent 2.2 элементов без резинового уплотнителя соответствует классу B, с резиновым уплотнителем — классу C. У круглых воздуховодов минимальное сопротивление воздушному потоку.

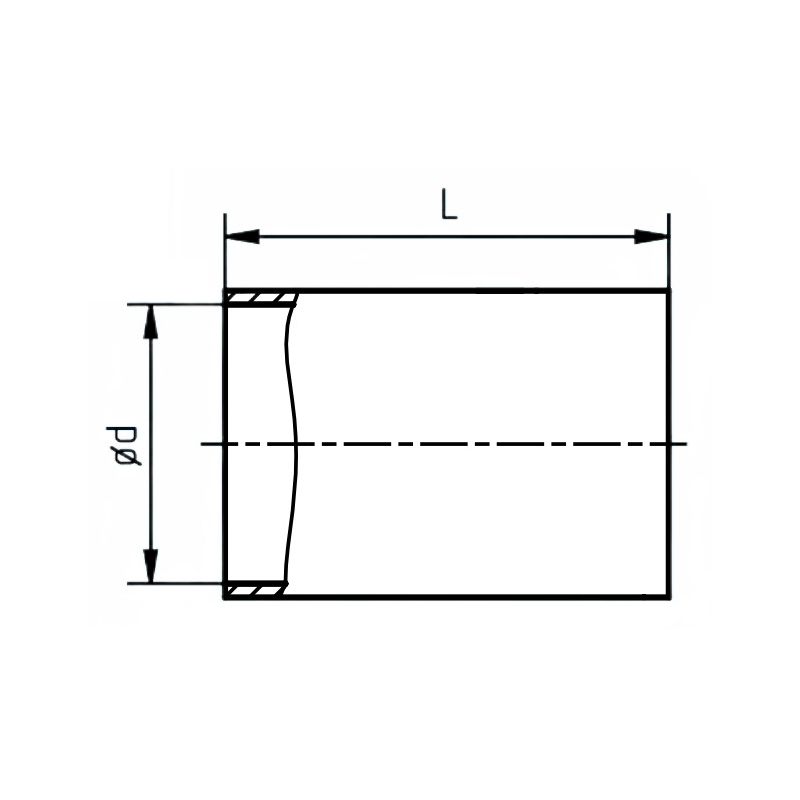

Размеры прямошовного воздуховода круглого сечения
Изготовление круглых воздуховодов в полном ассортименте диаметром от 100 до 1250 мм включительно. По запросу изготовление воздуховодов диаметром до 1600 мм включительно.
| Диаметр d, мм | Площадь*, м2 | Вес*, кг |
|---|---|---|
| 100 | 0,33 | 1,29 |
| 125 | 0,40 | 1,56 |
| 140 | 0,45 | 1,76 |
| 160 | 0,51 | 1,93 |
| 180 | 0,58 | 2,26 |
| 200 | 0,64 | 2,50 |
| 250 | 0,80 | 3,74 |
| 280 | 0,89 | 4,17 |
| 315 | 1,00 | 4,68 |
| 355 | 1,13 | 5,29 |
| 400 | 1,27 | 5,94 |
| 450 | 1,43 | 6,69 |
| 500 | 1,58 | 8,63 |
| 560 | 1,77 | 9,66 |
| 630 | 1,99 | 10,87 |
| 710 | 2,24 | 12,23 |
| 800 | 2,53 | 13,81 |
| 900 | 2,84 | 22,15 |
| 1000 | 3,15 | 24,57 |
| 1120 | 3,53 | 27,53 |
| 1250 | 3,94 | 30,73 |
| 1400 | 4,4 | 45,75 |
| 1600 | 5,1 | 52,24 |
* — для L=1000 мм
Подбирать составные части воздуховода под систему рекомендуется с замерщиком.
| Показатель | Значение |
|---|---|
| Плотность, кг/м3 | 7850 |
| Стойкость к утрафиолету | Устойчив |
| Группа горючести | НГ |
Монтаж круглых воздуховодов
Без резинового уплотнителя
- Подобрать необходимые детали.
- Нанести на край шейки фасонной детали или ниппеля тонкую полоску герметика в 2 мм.
- Вставить фасонную деталь или ниппель в прямой участок. При этом герметик равномерно распределится по всей поверхности соединения.
- Зафиксировать стык саморезами или заклёпками (см.таблицу).
С резиновым уплотнителем
- Подобрать необходимые детали.
- Соединить детали.
- Вставить фасонную деталь или ниппель в прямой участок. Небольшой поворот делает установку прочнее.
- Зафиксировать стык саморезами или заклёпками (см.таблицу).
| Диаметр d, мм | Мин.диаметр скрутки, мм | Количество |
|---|---|---|
| 80–125 | 3,2 | 2 |
| 140–250 | 3,2 | 3 |
| 280–630 | 3,2 | 4 |
| 710–1250 | 4,0 | 5 |
Распределить саморезы или заклёпки равномерно по окружности так, чтобы резиновые прокладки не были повреждены. Разместить их приблизительно в 10 мм от ограничителя и конца трубы. В случае неправильной сборки, дырки, прорезанные шурупами или заклёпками, должны быть загерметизированы.
Для соединения двух фасонных деталей используется муфта.
