Оцинкованный воздуховод круглого сечения спирально-навивной

Прямой участок воздуховода. Используется в процессе установки систем вентилирования и кондиционирования для обеспечения постоянной подачи свежего воздуха, либо осуществления вывода неприятных запахов из используемого помещения.

Применение

  • жилые помещения
  • общественные здания
  • промышленные предприятия
  • производственные помещения
Цена: по запросу
Под заказ
Доставка по Екатеринбургу — 28.02.2025
Подробнее о доставке и оплате
Купить в 1 клик
Толщина:
Материал
Материал Толщина, мм Диаметр, мм Длина, м Вес, кг Кол-во в упаковке, шт Розничная цена Количество
Воздуховод круглый спирально-навивной 0,5 100 3 1,43 1
по запросу
шт
Воздуховод круглый спирально-навивной 0,5 125 3 1,79 1
по запросу
шт
Воздуховод круглый спирально-навивной 0,5 140 3 2,01 1
по запросу
шт
Воздуховод круглый спирально-навивной 0,5 160 3 2,3 1
по запросу
шт
Воздуховод круглый спирально-навивной 0,5 180 3 2,59 1
по запросу
шт
Воздуховод круглый спирально-навивной 0,5 200 3 2,88 1
по запросу
шт
Воздуховод круглый спирально-навивной 0,5 250 3 3,6 1
по запросу
шт
Воздуховод круглый спирально-навивной 0,5 280 3 4,05 1
по запросу
шт
Воздуховод круглый спирально-навивной 0,5 315 3 4,55 1
по запросу
шт
Воздуховод круглый спирально-навивной 0,5 355 3 6,14 1
по запросу
шт

Воздуховод спирально-навивной

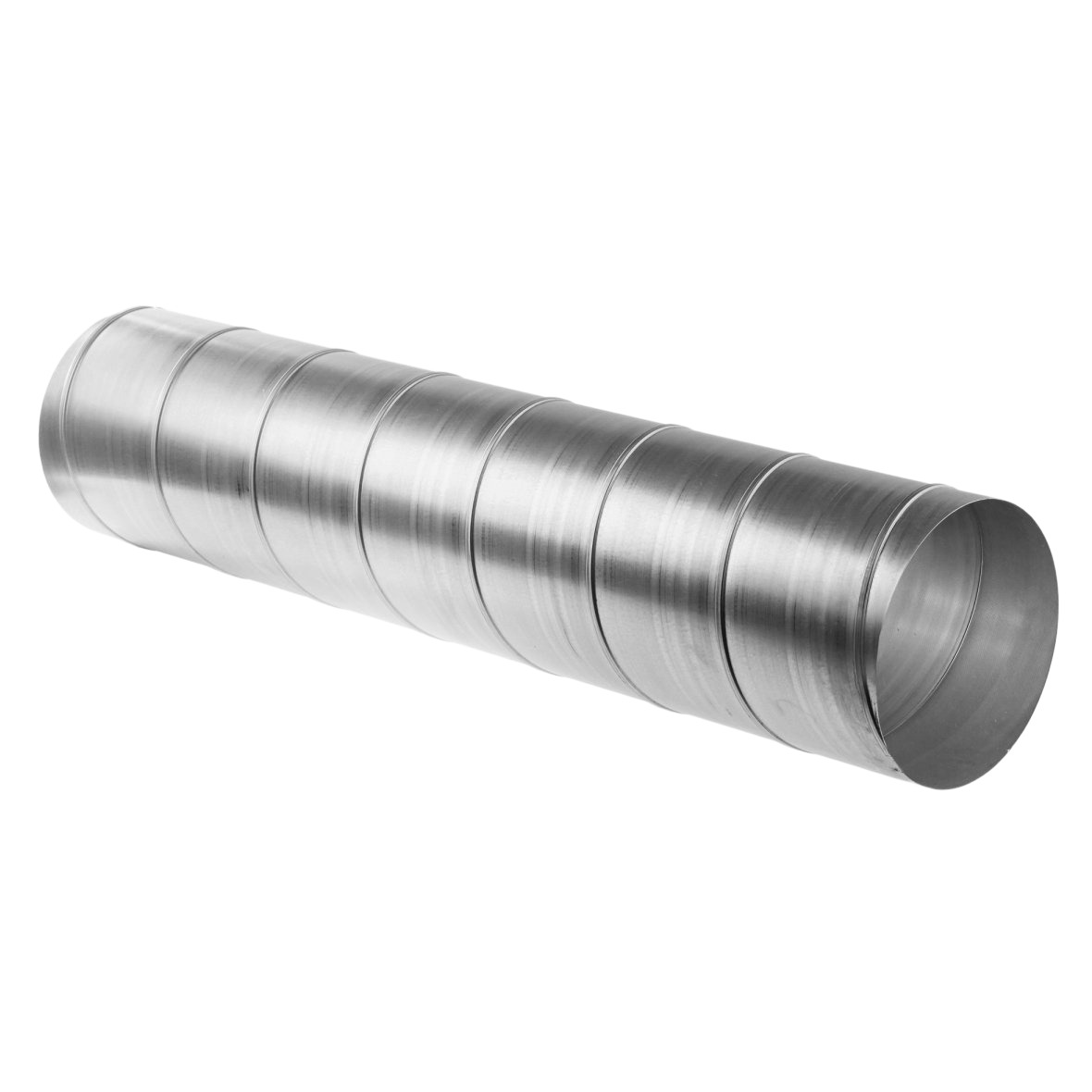

Спирально-навивной прямой участок воздуховода изготавливается из оцинкованной стали.
Оцинкованную полосу сворачивают спирально в трубу и края соединяют.
Дополнительные ребра жёсткости, начиная с диаметра 355 мм.
Длина от 300 до 12000 мм включительно.
Может поставляться с фланцами.
Используется в процессе установки систем вентилирования и кондиционирования для обеспечения постоянной подачи свежего воздуха, либо осуществления вывода неприятных запахов из используемого помещения.
Если у вас остались вопросы по прямому участку, напишите нам в WhatsApp. Наш специалист изоляционных решений поможет купить оцинкованный воздуховод круглого сечения спирально-навивной.

Система круглых воздуховодов состоит из ассортимента спирально-навивных труб и фасонных деталей с двойным резиновым уплотнителем EPDM.

Преимущества

  • негорючесть
  • встроенный уплотнитель
  • эстетичный внешний вид
  • быстрота и лёгкость сборки
  • экологическая безопасность
  • возможность сборки в любую погоду
  • устойчивость к температурам от -30°С до +80°С
  • двойное уплотнение снижает риск утечки при повреждении
  • устойчивость к положительному и отрицательному давлению до 3000 Па

Воздухонепроницаемость по Eurovent 2.2 элементов без резинового уплотнителя соответствует классу B, с резиновым уплотнителем — классу C.
У круглых воздуховодов минимальное сопротивление воздушному потоку.

Размеры

Изготовление круглых воздуховодов в полном ассортименте диаметром от 100 до 1250 мм включительно.
По запросу изготовление воздуховодов диаметром до 1600 мм включительно.

Оцинкованный воздуховод круглого сечения спирально-навивной

Таблица 1. Размеры спирально-навивного воздуховода круглого сечения

Диаметр d, мм Площадь*, м2 Вес*, кг
100 0,33 1,43
125 0,40 1,79
140 0,45 2,01
160 0,51 2,30
180 0,58 2,59
200 0,64 2,88
250 0,80 3,60
280 0,89 4,05
315 1,00 4,55
355 1,13 6,14
400 1,27 6,93
450 1,43 7,79
500 1,58 8,65
560 1,77 11,30
630 1,99 12,72
710 2,24 14,33
800 2,53 16,14
900 2,84 23,34
1000 3,15 25,93
1120 3,53 29,01
1250 3,94 32,48
1400 4,4 48,54
1600 5,1 55,48



* — для L=1000 мм

Подбирать составные части воздуховода под систему рекомендуется с замерщиком.

Показатель Значение
Плотность, кг/м3 7850
Стойкость к утрафиолету Устойчив
Группа горючести НГ





Монтаж круглых воздуховодов

Без резинового уплотнителя

  1. Подобрать необходимые детали.
    Оцинкованный воздуховод круглого сечения спирально-навивной
  2. Нанести на край шейки фасонной детали или ниппеля тонкую полоску герметика в 2 мм.
    Оцинкованный воздуховод круглого сечения спирально-навивной
  3. Вставить фасонную деталь или ниппель в прямой участок. При этом герметик равномерно распределится по всей поверхности соединения.
    Оцинкованный воздуховод круглого сечения спирально-навивной
  4. Зафиксировать стык саморезами или заклёпками (см.таблицу).
    Оцинкованный воздуховод круглого сечения спирально-навивной

С резиновым уплотнителем

  1. Подобрать необходимые детали.
    Оцинкованный воздуховод круглого сечения спирально-навивной
  2. Соединить детали.
    Оцинкованный воздуховод круглого сечения спирально-навивной
  3. Вставить фасонную деталь или ниппель в прямой участок. Небольшой поворот делает установку прочнее.
    Оцинкованный воздуховод круглого сечения спирально-навивной
  4. Зафиксировать стык саморезами или заклёпками (см.таблицу).
    Оцинкованный воздуховод круглого сечения спирально-навивной
Диаметр d, мм Мин.диаметр скрутки, мм Количество
80–125 3,2 2
140–250 3,2 3
280–630 3,2 4
710–1250 4,0 5



Распределить саморезы или заклёпки равномерно по окружности так, чтобы резиновые прокладки не были повреждены. Разместить их приблизительно в 10 мм от ограничителя и конца трубы. В случае неправильной сборки, дырки, прорезанные шурупами или заклёпками, должны быть загерметизированы.

Для соединения двух фасонных деталей используется муфта.

Оцинкованный воздуховод круглого сечения спирально-навивной
