Отвод круглого воздуховода из оцинкованной стали 90°
Отвод из оцинкованной стали под углом 90°. Используется для изменения направления системы воздуховода круглого сечения.
Толщина:
Товар
| Товар | Толщина, мм | Диаметр, мм | Вес, кг | Кол-во в упаковке, шт | Розничная цена | Количество |
|---|---|---|---|---|---|---|
| {{pt_js.cdpl_caption}} | {{pt_js.cdpl_tolshina_val_or_minus}} | {{pt_js.cdpl_shirina_or_diametr_val_or_minus}} | {{pt_js.pv_kilos}} | {{pt_js.cdpl_kolvo_val_or_minus}} |
{{pt_js.cdpl_cost_str}}
{{pt_js.cdpl_cost_spravka_str}}
|
|
|
|
||||||

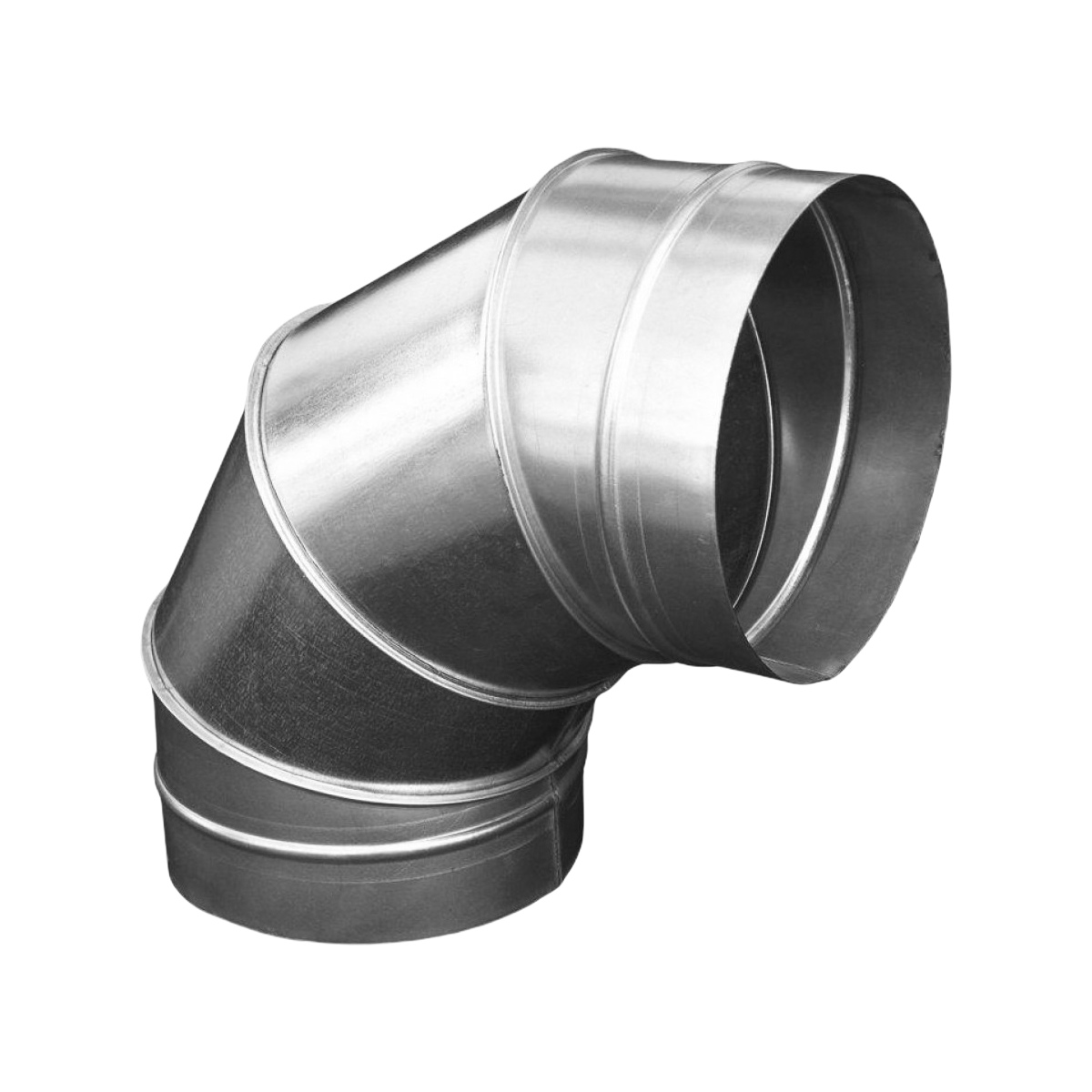

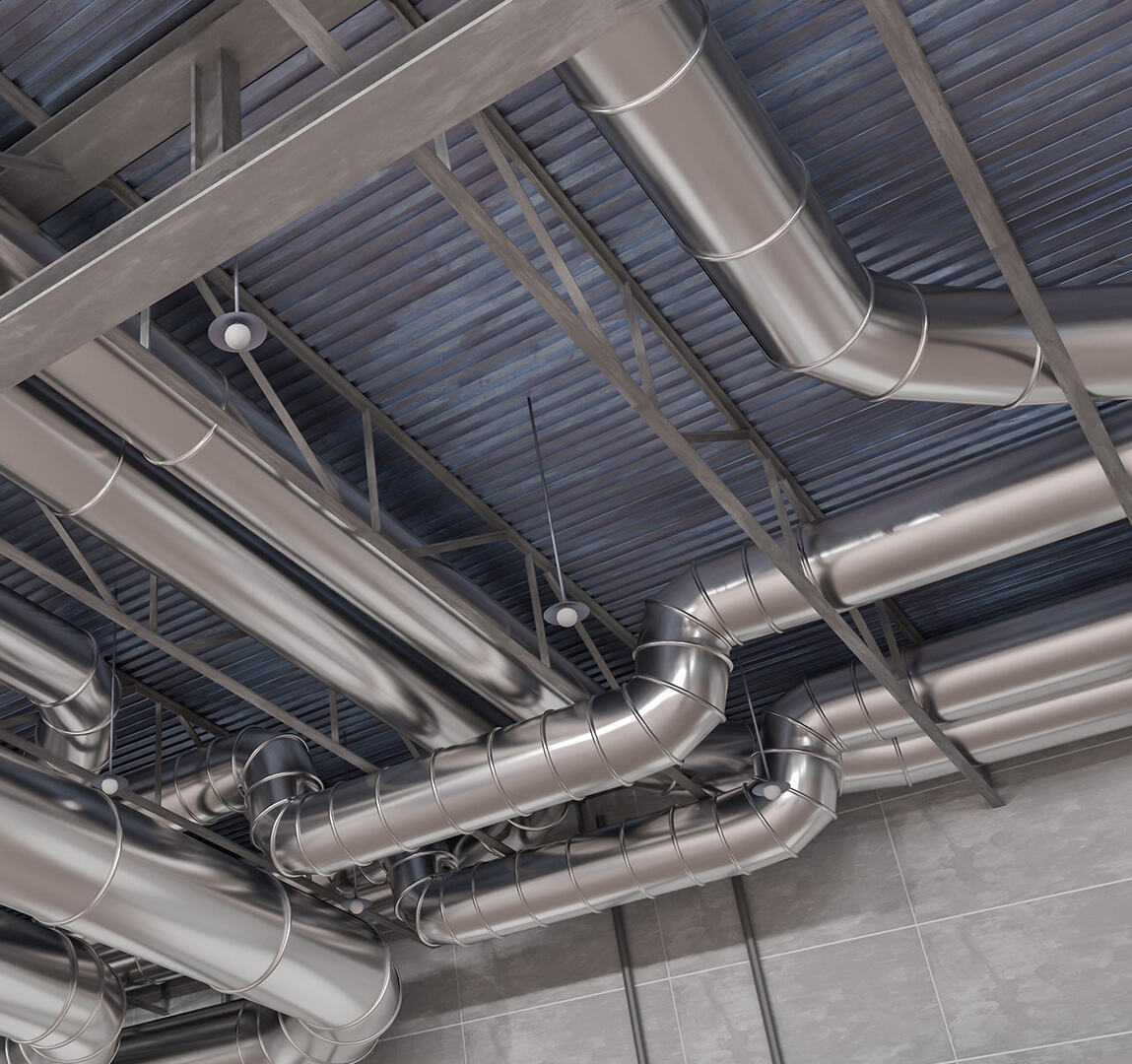

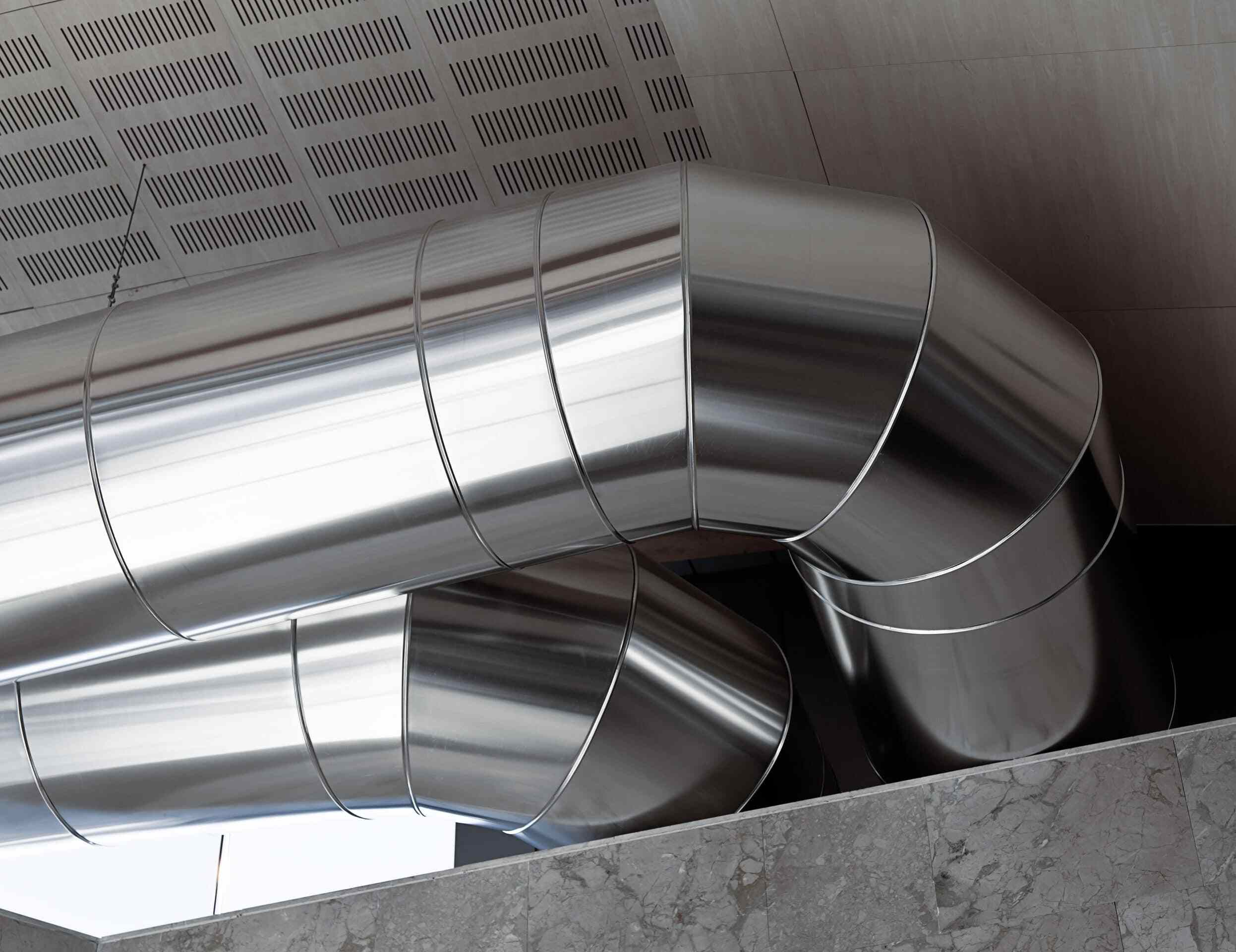

Отвод воздуховода 90°
Поворот из оцинкованной стали для изменения направления системы воздуховода круглого сечения на угол 90°.
Позволяет соединить элементы вентиляционной системы и учесть план помещения при монтаже.
Может поставляться с резиновым уплотнителем или фланцами.
Уплотнительные кольца изготавливаются специально для каждого диаметра.
Если у вас есть сложности с покупкой отвода, напишите нам в WhatsApp. Наш специалист отдела изоляционных решений поможет купить отвод круглого воздуховода из оцинкованной стали 90°.
Расшифровка номенклатуры
90° — угол α.

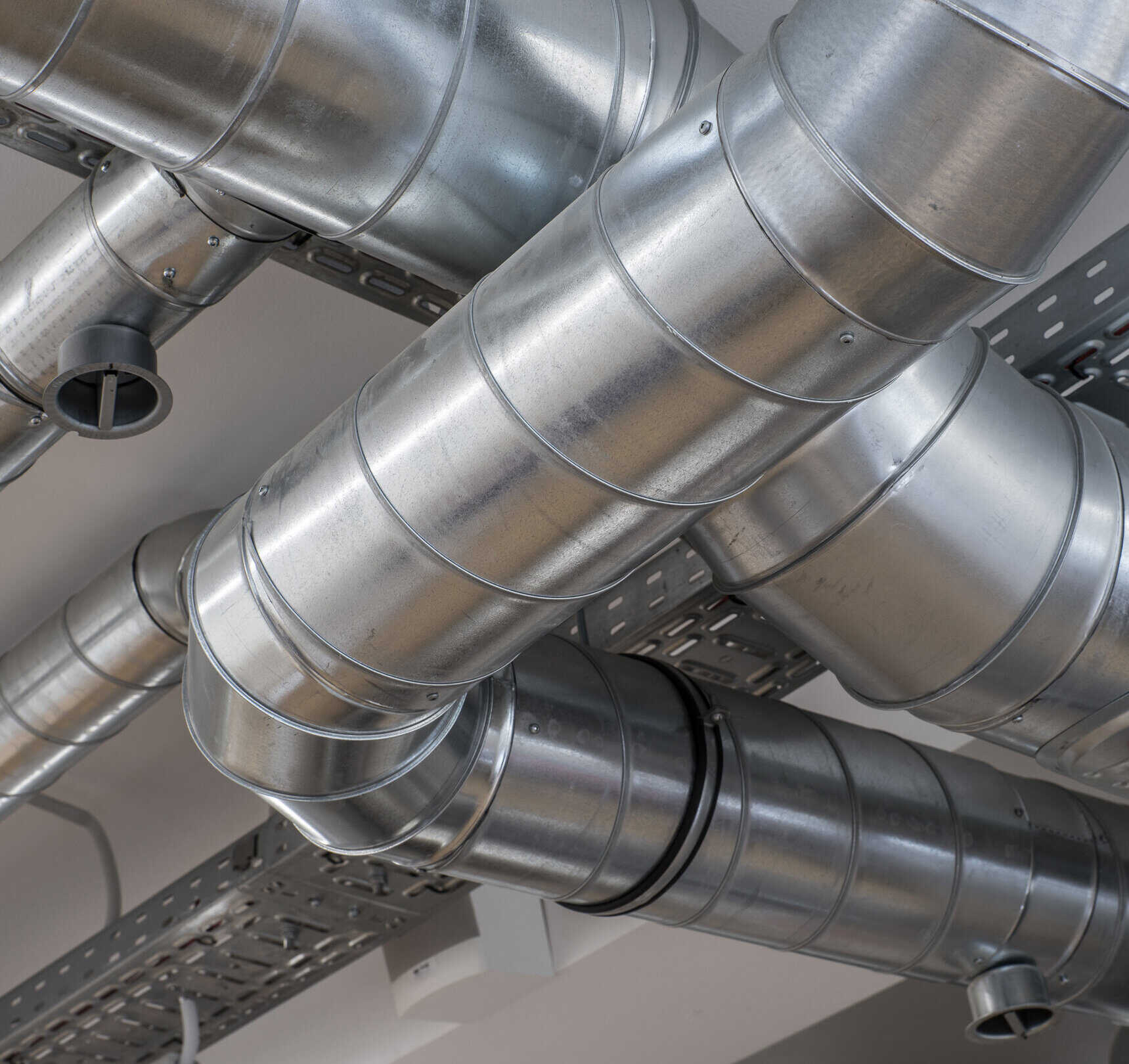

Система круглых воздуховодов состоит из ассортимента спирально-навивных труб и фасонных деталей с двойным резиновым уплотнителем EPDM и отличается своими преимуществами.
Преимущества
- негорючесть
- встроенный уплотнитель
- эстетичный внешний вид
- быстрота и лёгкость сборки
- экологическая безопасность
- возможность сборки в любую погоду
- устойчивость к температурам от -30°С до +80°С
- двойное уплотнение позволяет снизить риск утечки при повреждении
- устойчивость к положительному и отрицательному давлению до 3000 Па
Воздухонепроницаемость по Eurovent 2.2 элементов без резинового уплотнителя соответствует классу B, с резиновым уплотнителем — классу C.
Размеры
R (центральный радиус) ≈ 1*d1
Изготовление круглых воздуховодов в полном ассортименте диаметром от 100 до 1250 мм включительно.
По запросу изготовление воздуховодов диаметром до 1600 мм включительно.
Таблица 1. Размеры отвода круглого воздуховода 90°
| Ном.внешний диаметр d1, мм | Площадь, м2 | Вес, кг |
|---|---|---|
| 100 | 0,10 | 0,47 |
| 125 | 0,14 | 0,55 |
| 140 | 0,16 | 0,71 |
| 160 | 0,20 | 0,89 |
| 180 | 0,25 | 1,08 |
| 200 | 0,29 | 1,29 |
| 250 | 0,48 | 2,07 |
| 280 | 0,58 | 2,52 |
| 315 | 0,71 | 3,07 |
| 355 | 0,94 | 5,57 |
| 400 | 1,15 | 6,84 |
| 450 | 1,41 | 8,40 |
| 500 | 1,69 | 10,12 |
| 560 | 2,06 | 12,37 |
| 630 | 2,55 | 15,30 |
| 710 | 3,15 | 19,01 |
| 800 | 4,09 | 24,61 |
| 900 | 5,05 | 30,43 |
| 1000 | 6,11 | 48,59 |
| 1120 | 7,52 | 59,81 |
| 1250 | 9,23 | 97,70 |
| 1400 | 11,31 | 122,50 |
| 1600 | 14,50 | 157,16 |
Подбирать составные части воздуховода под систему рекомендуется с замерщиком.
| Показатель | Значение |
|---|---|
| Плотность, кг/м3 | 7850 |
| Стойкость к утрафиолету | Устойчив |
| Группа горючести | НГ |
Монтаж круглых воздуховодов
Без резинового уплотнителя
- Подобрать необходимые детали.
- Нанести на край шейки фасонной детали или ниппеля тонкую полоску герметика в 2 мм.
- Вставить фасонную деталь или ниппель в прямой участок. При этом герметик равномерно распределится по всей поверхности соединения.
- Зафиксировать стык саморезами или заклёпками (см.таблицу).
С резиновым уплотнителем
- Подобрать необходимые детали.
- Соединить детали.
- Вставить фасонную деталь или ниппель в прямой участок. Небольшой поворот делает установку прочнее.
- Зафиксировать стык саморезами или заклёпками (см.таблицу).
| Диаметр d, мм | Мин.диаметр скрутки, мм | Количество |
|---|---|---|
| 80–125 | 3,2 | 2 |
| 140–250 | 3,2 | 3 |
| 280–630 | 3,2 | 4 |
| 710–1250 | 4,0 | 5 |
Распределить саморезы или заклёпки равномерно по окружности так, чтобы резиновые прокладки не были повреждены. Разместить их приблизительно в 10 мм от ограничителя и конца трубы. В случае неправильной сборки, дырки, прорезанные шурупами или заклёпками, должны быть загерметизированы.
Для соединения двух фасонных деталей используется муфта.
