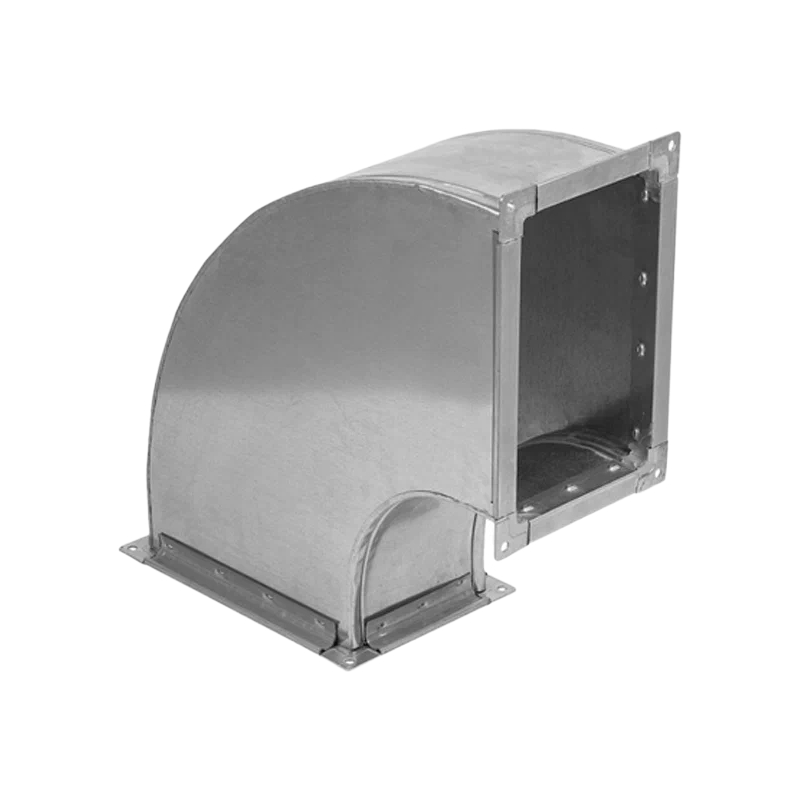

Отвод прямоугольного воздуховода из оцинкованной стали

Отвод из оцинкованной стали используется для изменения направления системы воздуховода прямоугольного сечения.

Применение

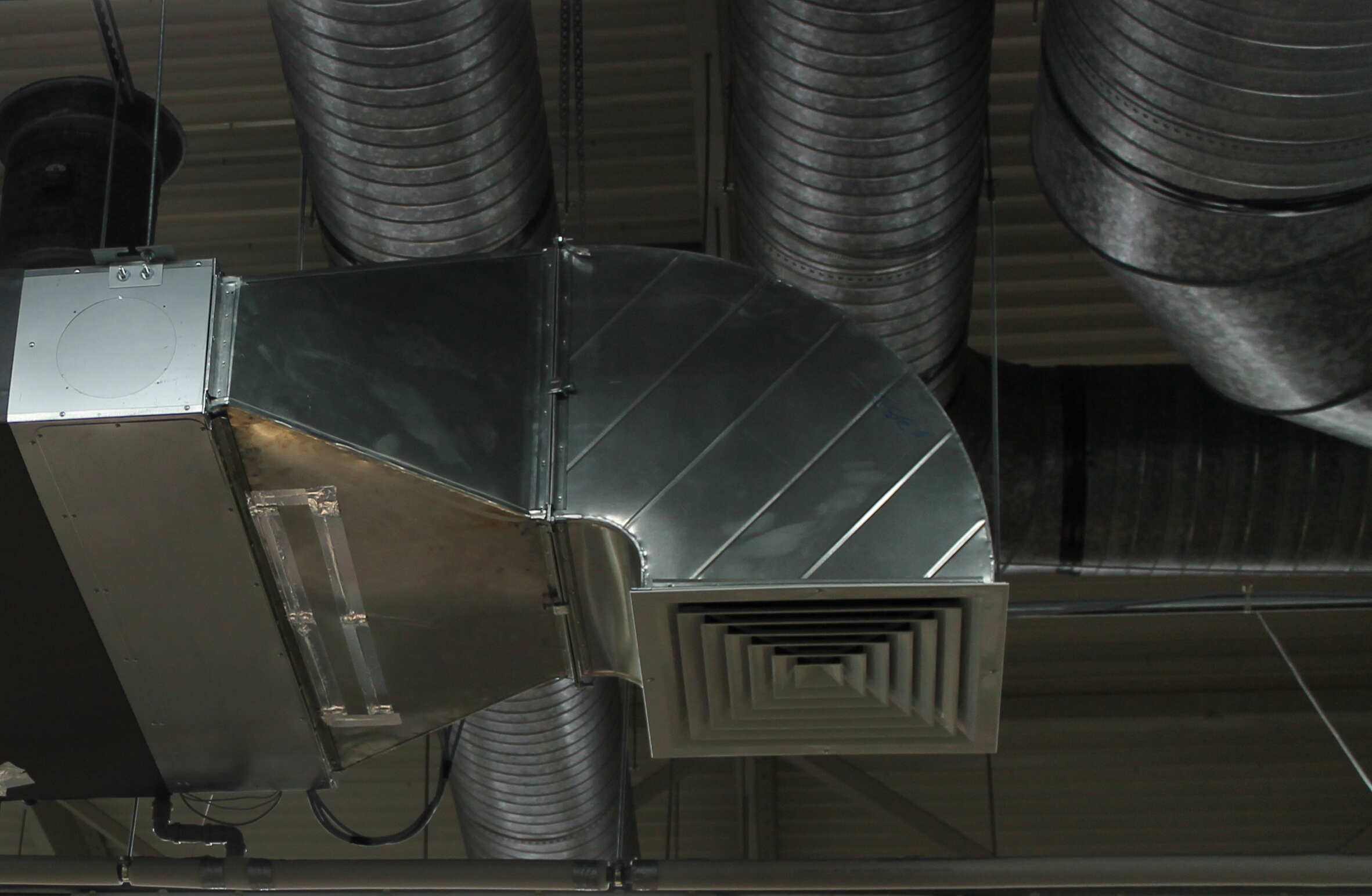

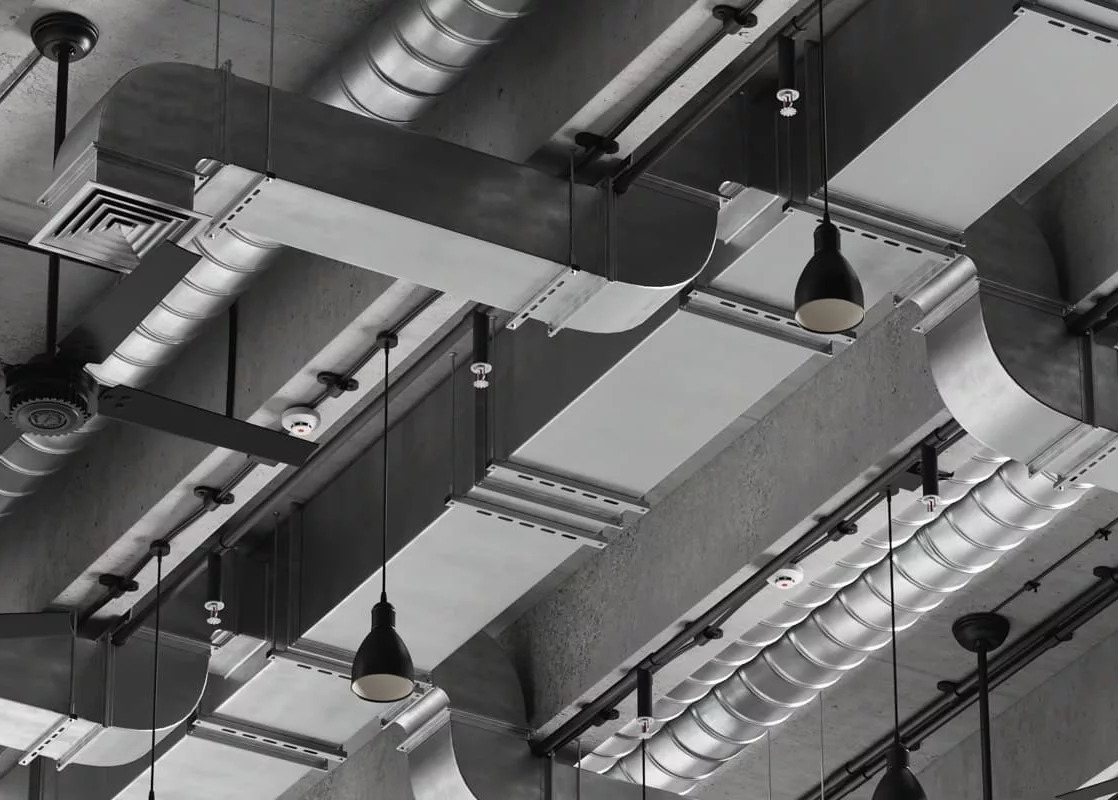

общественные здания
промышленные здания
жилые помещения

Под заказ

Подробнее о доставке и оплате

Купить в 1 клик

Оптовая покупка

Скачать прайс по товару

Толщина:

Товар

Товар	Толщина, мм	Ширина, мм	Длина, мм	Кол-во в упаковке, шт	Розничная цена	Количество
{{pt_js.cdpl_caption}}	{{pt_js.cdpl_tolshina_val_or_minus}}	{{pt_js.cdpl_shirina_or_diametr_val_or_minus}}	{{pt_js.cdpl_dlina_val_or_minus}}	{{pt_js.cdpl_kolvo_val_or_minus}}	{{pt_js.cdpl_cost_str}} {{pt_js.cdpl_cost_spravka_str}}

ПОКАЗАТЬ ВСЕ РАЗМЕРЫ

Описание Характеристики Монтаж

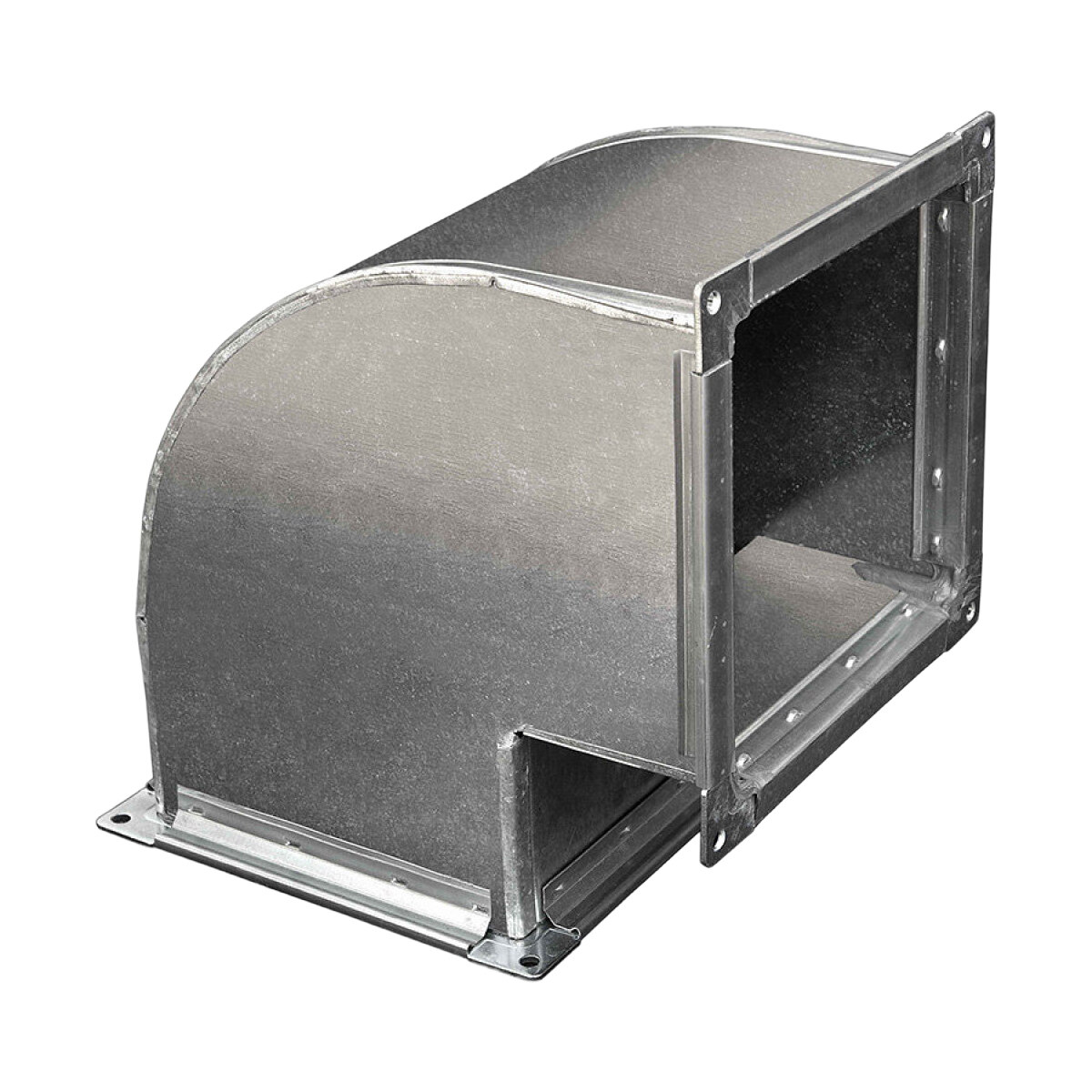

Отвод воздуховода

Поворот для изменения направления системы воздуховода прямоугольного сечения. Позволяет учесть план помещения и сложные участки при монтаже вентиляционной системы. Изготавливается из оцинкованной стали. Рассекатель, начиная с А≥800, по запросу. Угол α от 15° до 90° включительно. Если у вас остались вопросы по отводу, напишите нам в WhatsApp. Наш эксперт поможет купить отвод прямоугольного воздуховода из оцинкованной стали.

Преимущества

прочность — устойчивость к положительному и отрицательному давлению до 1000 Па
простота и лёгкость сборки
герметичность

По запросу возможно применении технологии Snap Lock. Технологии фальцевого шва Snap Lock применяется при изготовлении прямоугольных воздуховодов из металла толщиной 0,63–1,0 мм.

Преимущества технологии Snap Lock

лёгкость сборки заготовок воздуховодов с периметром более 1150 (1400) мм
сборка заготовок воздуховодов прямоугольного сечения на объекте
меньшая стоимость затрат на складские помещения
меньшая стоимость транспортных расходов

Воздуховоды прямоугольного сечения, которые собраны с применением технологии Snap Lock, соответствуют классу плотности "В" по Eurovent 2.2. Для достижения плотности класса "С" необходимо нанести перед сборкой в швы воздуховода герметик.

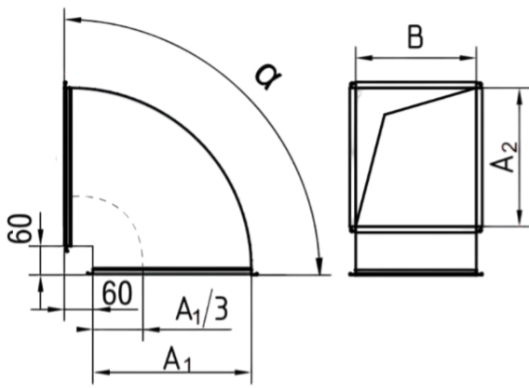

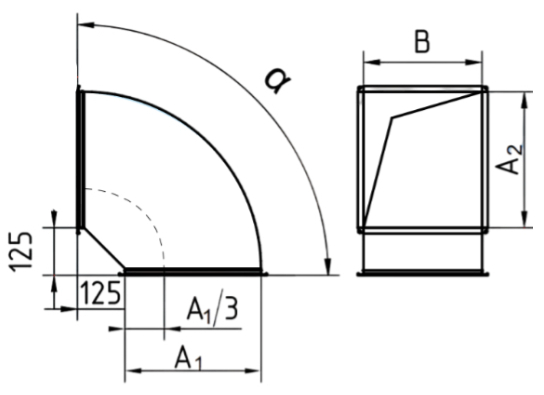

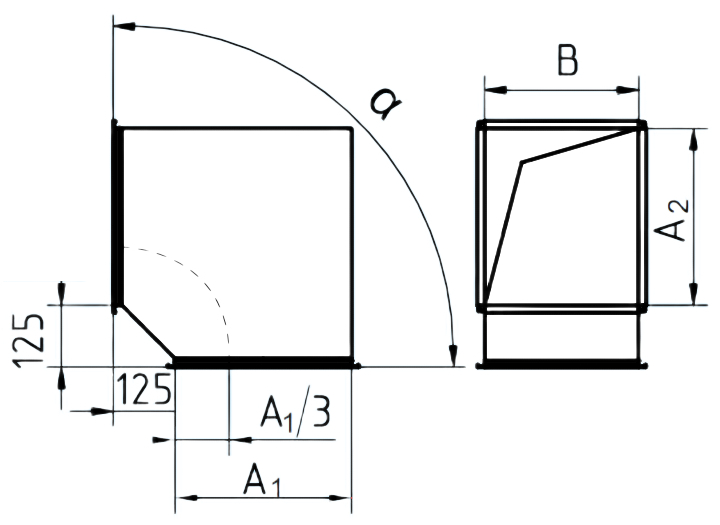

Отвод воздуховода прямоугольного сечения может быть различных форм.

Пример форм отвода

L(1,2)=150+(25 при P20)/(35 при P30)

Подбирать составные части воздуховода рекомендуется с замерщиком.

Размеры отвода

Пример расшифровки данных в ячейках таблицы на перечесении размеров А и В

0,015 — площадь поперечного сечения А*В, м2
150 — гидравлический диаметр (2*А*В)\(А+В), мм
2,5 — вес 1 п.м без фланцев, кг

d_h — гидравлический диаметр круглого воздуховода, в котором создаётся такая же потеря давления при той же скорости воздушного потока, как и в прямоугольном воздуховоде.

Высота фланца, мм	Толщина стали до, мм	Размер А(В)	100	150	200	250	300	400	500	600	800	1000	1200	1400	1600	2000	2400
20	0,5	150	0,015 120 2,1	0,0225 150 2,5
20	0,5	200	0,02 133 2,5	0,03 171 2,9	0,04 200 3,3
20	0,5	250	0,025 143 2,9	0,0375 188 3,3	0,05 222 3,6	0,0625 250 4,0
20	0,5	300	0,03 150 3,3	0,045 200 3,6	0,06 240 4,0	0,075 273 4,4	0,09 300 4,8
20	0,5	400	0,04 160 4,0	0,06 218 4,4	0,08 267 4,8	0,1 308 5,2	0,12 343 5,6	0,16 400 6,4
20	0,5	500	0,05 167 4,8	0,075 231 5,2	0,1 286 5,6	0,125 333 6,0	0,15 375 6,4	0,2 444 7,2	0,25 500 8,0
20	0,7	600		0,09 240 8,4	0,12 300 9,0	0,15 353 9,5	0,18 400 10,1	0,24 480 11,2	0,3 545 12,3	0,36 600 13,4
20	0,7	800			0,16 320 11,2	0,2 381 11,7	0,24 436 12,3	0,32 533 13,4	0,4 615 14,5	0,48 686 15,6	0,64 800 17,8
20	0,7	1000				0,25 400 13,9	0,3 462 14,5	0,4 571 15,6	0,5 667 16,7	0,6 750 17,8	0,8 889 20,0	1 1000 22,2
30	0,9	1200					0,36 480 21,4	0,48 600 22,8	0,6 706 24,2	0,72 800 25,7	0,96 960 28,5	1,2 1091 31,3	1,44 1200 34,1
30	0,9	1400						0,56 622 25,7	0,7 737 27,1	0,84 840 28,5	1,12 1018 31,3	1,4 1167 34,1	1,68 1292 37,0	1,96 1400 39,8
30	0,9	1600							0,8 762 29,9	0,96 873 31,3	1,28 1067 34,1	1,6 1231 37,0	1,92 1371 39,8	2,24 1493 42,6	2,56 1600 60,6
40	1,2	2000								1,2 923 49,3	1,6 1143 53,1	2 1333 56,8	2,4 1500 60,6	2,8 1647 64,4	3,2 1778 68,2	4 2000 75,7
40	1,2	2400									1,92 1200 60,6	2,4 1412 64,4	2,88 1600 68,2	3,36 1768 71,9	3,84 1920 75,7	4,8 2182 83,3	5,76 2400 90,8

По запросу возможно изготовление прямоугольных воздуховодов со стороной до 3000 мм включительно. Воздуховоды со стороной 300 мм и более имеют поперечные рёбра жёсткости.

Показатель	Значение
Плотность, кг/м3	7850
Стойкость к ультрафиолету	Устойчив
Группа горючести	НГ
Рекомендуемый диапазон температур, °С	от -40 до +80
Устойчивость к положительному и отрицательному давлению	до 1000 Па

Монтаж прямоугольных вохдуховодов

Освободить заготовки от упаковки.
Вставить подобранные части воздуховода друг в друга и защёлкнуть до упора.
Установить собранные фланцы на выровненные торцы воздуховода с обеих сторон.
Прикрепить фланцы к воздуховодам механически с помощью саморезов, вытяжных заклёпок или специального инструмента с шагом 50–75 мм.

Расстояние между точками крепления труб, либо других элементов не должно превышать 2500 мм для любого размера. Между двумя точками крепления не может быть более одного соединения. Точка крепления должна быть расположена не более чем в 500 мм от места соединения.

Соединительный фланец монтируется на конце каждого воздуховода и фасонной детали.
