Применение
Магистральные и внутриквартальные сети трубопроводов отопления и водоснабжения.
Отвод в ППУ изоляции 90° стальной укороченный в ПЭ оболочке
Толщина:
Материал
| Материал | Толщина, мм | Диаметр, мм | Диаметр D1, мм | Длина, мм | Кол-во в упаковке, шт | Розничная цена | Наличие | Количество |
|---|---|---|---|---|---|---|---|---|
| {{pt_js.cdpl_caption}} | {{pt_js.cdpl_tolshina_val_or_minus}} | {{pt_js.cdpl_shirina_or_diametr_val_or_minus}} | {{pt_js.pv_diameter_d1}} | {{pt_js.cdpl_dlina_val_or_minus}} | {{pt_js.cdpl_kolvo_val_or_minus}} |
{{pt_js.cdpl_cost_str}}
{{pt_js.cdpl_cost_spravka_str}}
|
{{pt_js.availability_display}} |
|
|
|
||||||||

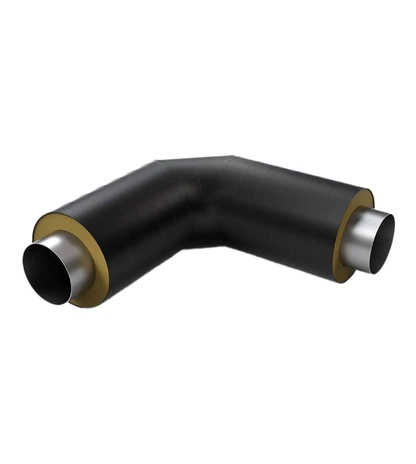

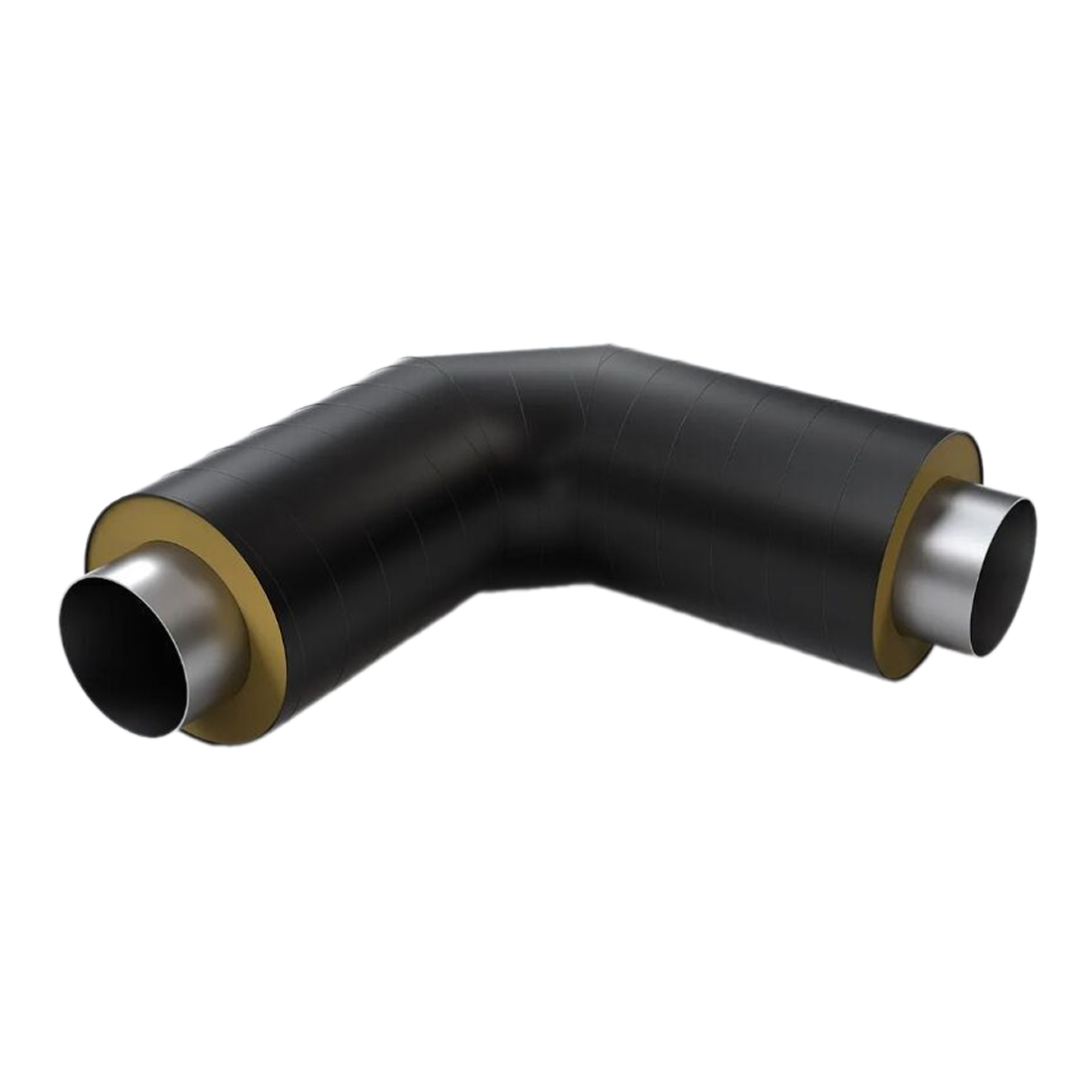

Отвод стальной укороченный угол 90° ППУ ПЭ
Элемент трубопровода со слоем теплоизоляции из пенополиуретана и с защитной оболочкой из полиэтилена высокой плотности.
Состоит из изогнутого стального колена и двух приваренных укороченных патрубков длиной от 420 мм.
Сварные швы выполнены механизированной сваркой.
Предназначен для изменения направления магистральных и внутриканальных сетей трубопроводов отопления и водоснабжения.

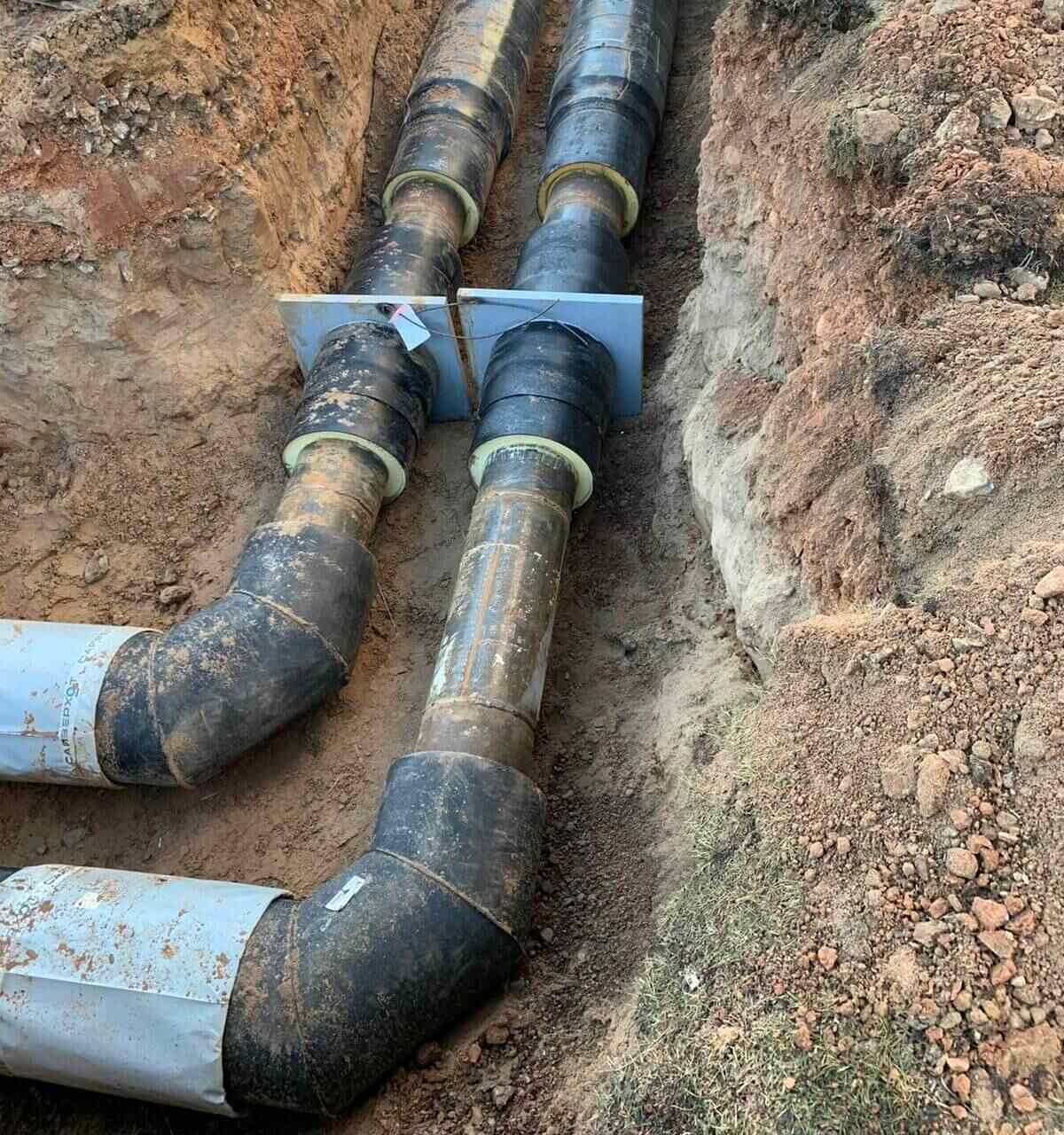

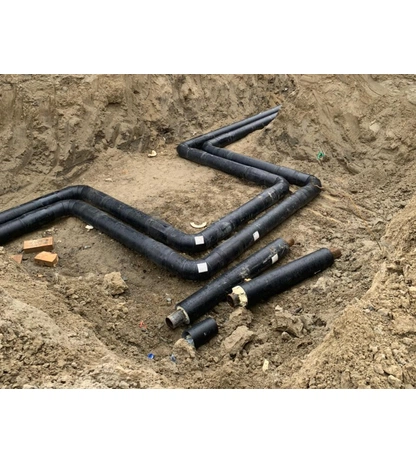

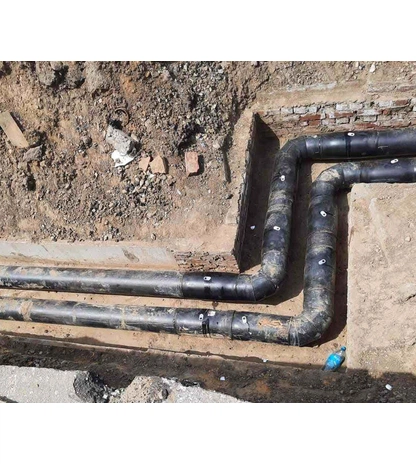

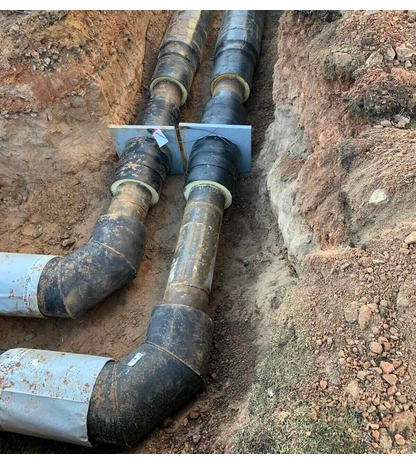

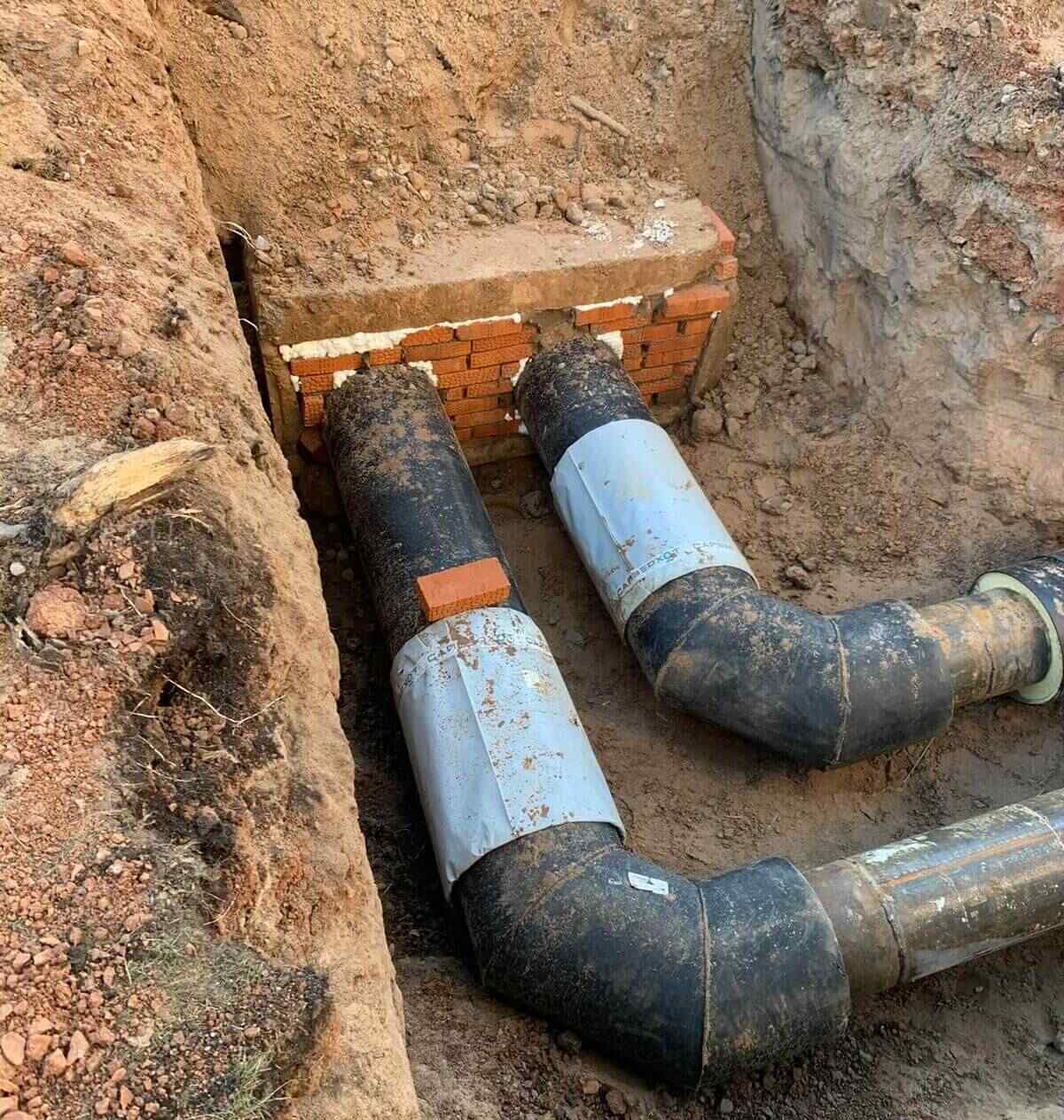

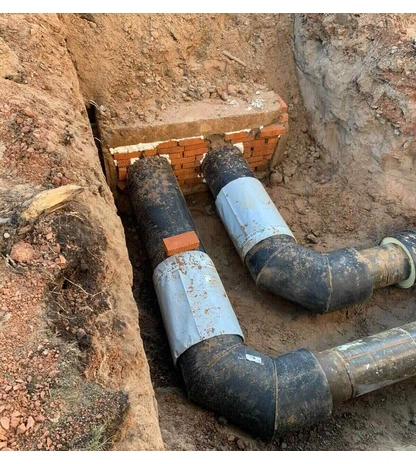

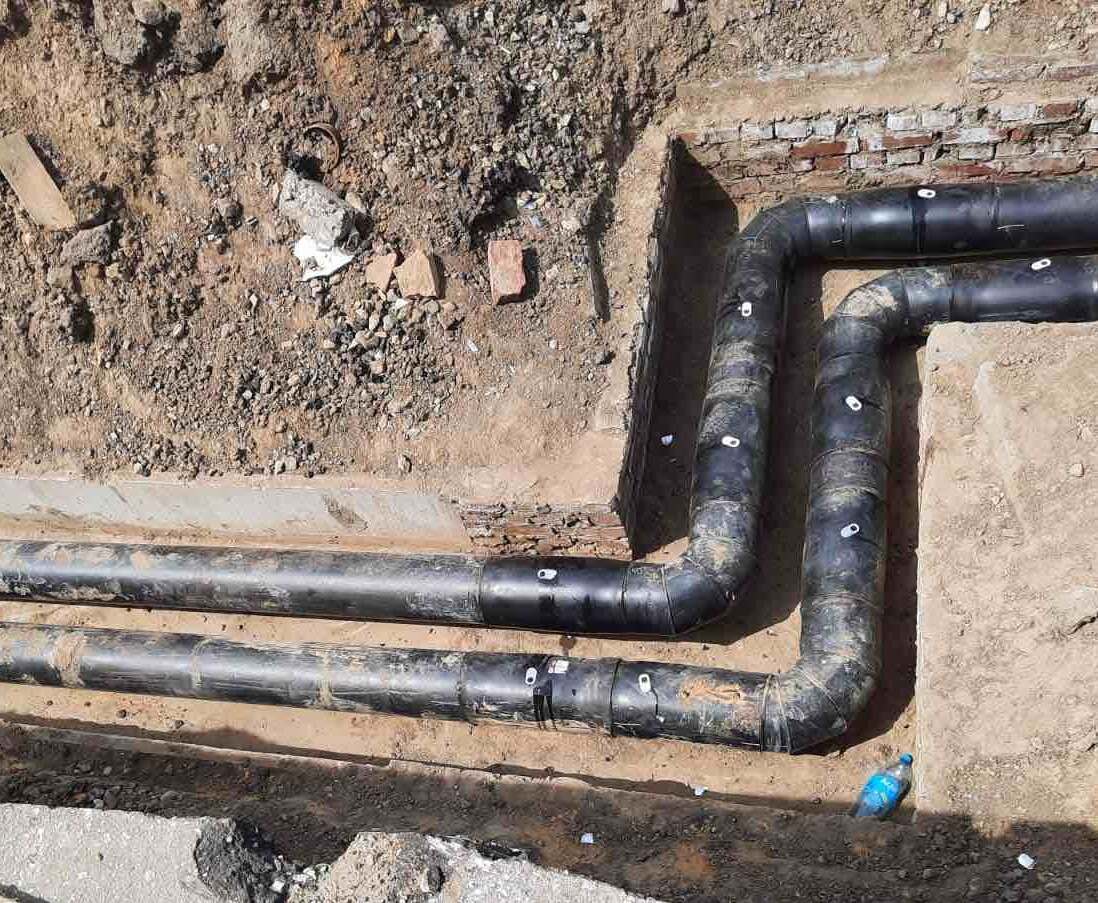

Применяется при строительстве подземных систем коммуникаций.
Если вам сложно определиться с размером, напишите нам в WhatsApp. Наш специалист отдела изоляционных решений поможет подобрать и купить отвод стальной укороченный угол 90° в ППУ изоляции с ПЭ защитной оболочкой.
Расшифровка номенклатуры
90° — угол поворота 90°.
ППУ — теплоизоляционный слой из пенополиуретана.
ПЭ — внешняя защитная оболочка из полиэтилена высокой плотности.
Изделия соответствуют ГОСТ 30732-2020.
Преимущества
- прост в монтаже
- изолирован в заводских условиях
- безопасен для окружающей среды и человека
- обладает минимальными теплопотерями, благодаря теплоизоляции из ППУ
- полиэтиленовый защитный слой не боится воздействия влаги и агрессивных кислотно-щелочных почв
Выпускаются укороченными или стандартными.
Укороченные изделия применяются в случаях, когда стандартная длина не подходит.
Таблица 1. Размеры и характеристики укороченных отводов ППУ ПЭ 90°
| Наружный диаметр стальной трубы D*, мм | Толщина стенки стальной трубы S*, мм | Радиус отвода, R | Dn*Sn для тип 1, мм | Dn*Sn для тип 2, мм | Длина L*, мм | Масса для тип 1, кг | Масса для тип 2, кг |
|---|---|---|---|---|---|---|---|
| 33,5 | 3,2 | 1,5Dy | 125*2,5 | - | 490 | 4,8 | - |
| 42,3 | 3,2 | 1,5Dy | 125*2,5 | - | 490 | 5,5 | - |
| 48 | 3,5 | 1,5Dy | 125*2,5 | - | 490 | 5,7 | - |
| 57 | 3,5 | 1,5Dy | 125*2,5 | 140*3,0 | 490 | 6,5 | 7,4 |
| 76 | 3,5 | 1,5Dy | 140*3,0 | 160*3,0 | 490 | 8,4 | 9,3 |
| 89 | 3,5 | 1,5Dy | 160*3,0 | 180*3,0 | 510 | 12,5 | 13,6 |
| 108 | 4,0 | 1,5Dy | 180*3,0 | 200*3,2 | 540 | 15,1 | 16,5 |
| 133 | 4,0 | 1,5Dy | 225*3,5 | 250*3,9 | 570 | 20,0 | 22,2 |
| 159 | 4,5 | 1,5Dy | 250*3,9 | 280*4,4 | 600 | 26,4 | 30,9 |
| 219 | 6,0 | 1,5Dy | 315*4,9 | 355*5,6 | 700 | 47,2 | 51,9 |
| 273 | 7,0 | 1,5Dy | 400*5,6 | 450*5,6 | 840 | 84,0 | 91,6 |
| 325 | 7,0 | 1,5Dy | 450*5,6 | 500*6,2 | 900 | 103,0 | 113,3 |
| 426 | 7,0 | 1,5Dy | 560*7,0 | 630*7,9 | 1020 | 145,9 | 163,4 |
| 530 | 7,0 | 1,5Dy | 710*8,9 | - | 950 | 194,0 | - |
| 630* | 8,0 | 1Dy | 800*10,0 | - | 1030 | 244,0 | - |
| 720* | 8,0 | 1Dy | 900*11,2 | - | 1120 | 325,3 | - |
| 820* | 9,0 | 1Dy | 1000*12,4 | 1100*13,8 | 1200 | 427,1 | 478,4 |
| 1020* | 11,0 | 1Dy | 1200*14,9 | - | 1400 | 655,6 | - |
* — могут применяться отводы ГОСТ 30753, серия 5.903-13 выпуск 1. ОСТ 34.10-752.
Указанные в таблице данные приведены для справок. Расчётная плотность ППУ — 60 кг/м3.
В зависимости от толщины теплоизоляции из пенополиуретана могут быть изготовлены два типа фасонных изделий:
- Тип 1 — стандартный — подходит для умеренных зон. Фитинги всех диамтеров рекомендовано применять в климатических зонах: Европейский район — Центр, Юг; Западная Сибирь — Юг; Восточная сибирь — Юг; Приморье; Северный Кавказ; Крым.
- Тип 2 — усиленный — применяются в регионах с суровым климатом. Фитинги всех диаметров рекомендовано применять в климатических зонах: Европейский район — Север; Урал; Западная Сибирь — Центр, Север; Восточная Сибирь — Центр, Север; Дальний Восток. Увеличенный слой ППУ лучше защищает при сильных морозах.
Окончательный выбор изоляции тип 1 или тип 2 остаётся за проектной организацией с учётом климатических особенностей района проектирования и технико-экономического обоснования.
| Показатель | Значение |
|---|---|
| Плотность, кг/м3 | 80 |
| Предельно допустимая нагрузка, кг/м3 | 200 |
| Коэффициент теплопроводности, Вт/м | 0,03 |
| Гигроскопичность в кипящей воде, кг/м2 за сутки | 0,2 |
| Прочностные возможности при изгибе, кг/см2 | 1,5 |
| Рабочее давление, МПа | 1,6 |
| Рабочая температура теплоносителя,°C | до +130 |
| Максимально допустимая пороговая температура теплоносителя,°C | +150 |
| Максимально возможная потеря тепловой энергии, % | 4 |
