Применение
- ёмкости
- резервуары
- газопроводы
- воздуховоды
- паропроводы
- оборудование
- трубопроводы
Прошивной базальтовый мат ISOTEC Wired Mat 80 SM
Толщина:
Материал
| Материал | Толщина, мм | Ширина, мм | Длина, мм | Кол-во в упаковке, шт | Розничная цена | Наличие | Количество |
|---|---|---|---|---|---|---|---|
| {{pt_js.cdpl_caption}} | {{pt_js.cdpl_tolshina_val_or_minus}} | {{pt_js.cdpl_shirina_or_diametr_val_or_minus}} | {{pt_js.cdpl_dlina_val_or_minus}} | {{pt_js.cdpl_kolvo_val_or_minus}} |
{{pt_js.cdpl_cost_str}}
{{pt_js.cdpl_cost_spravka_str}}
|
{{pt_js.availability_display}} |
|
|
|
|||||||

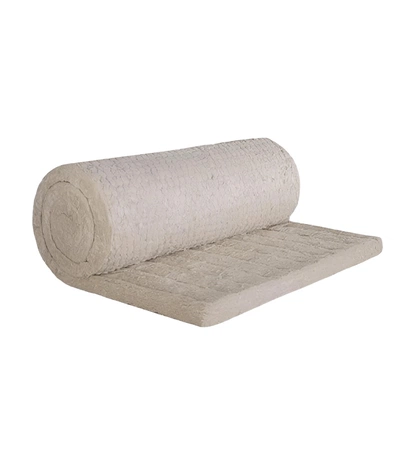

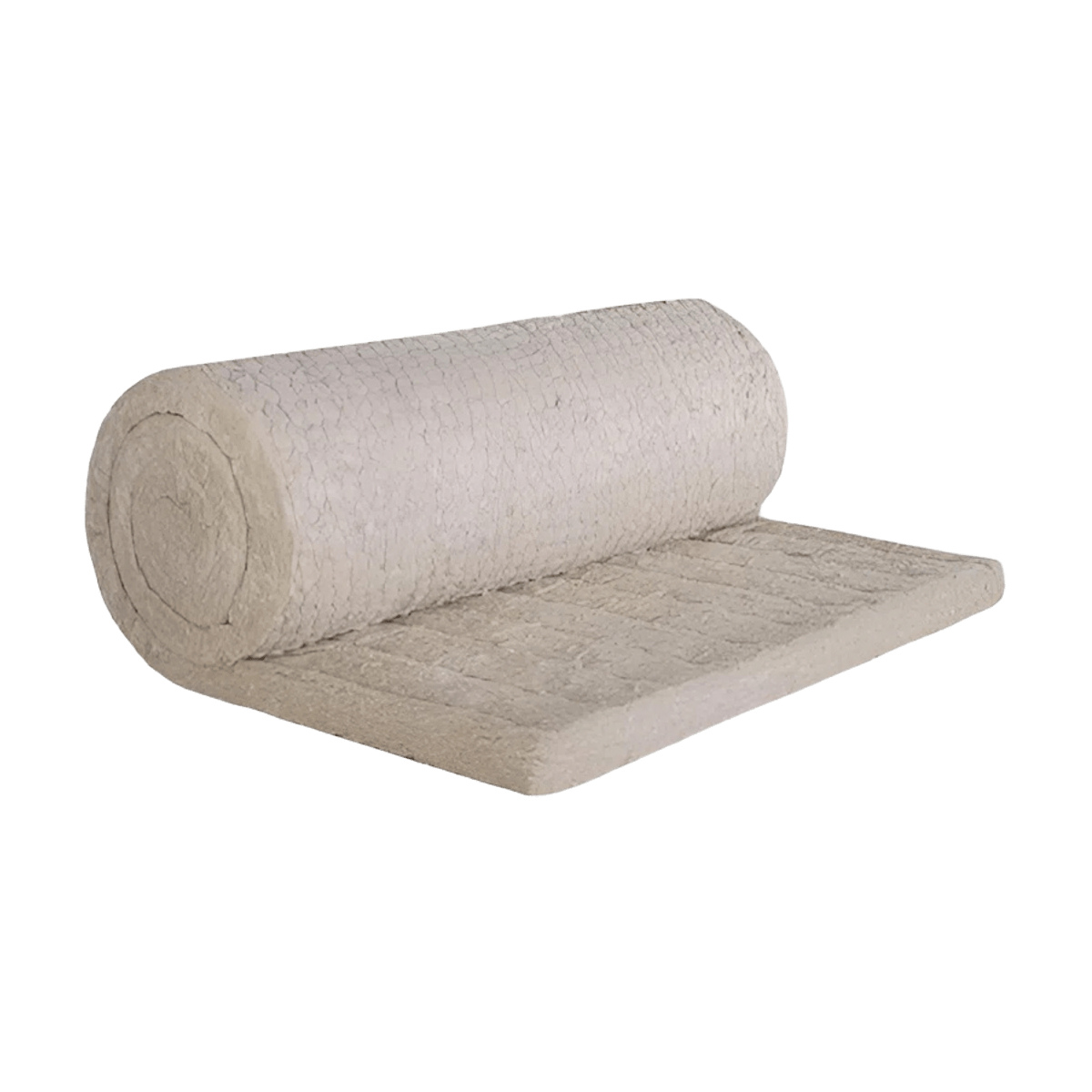

ISOTEC Wired Mat 80 SM
Произведён из минеральной ваты на основе расплава базальтовых пород.
В качестве обкладочной сетки используется сетка стальная кручёная из оцинкованной или коррозионно-стойкой проволоки.
Мат прошит насквозь стальной оцинкованной или коррозионно-стойкой проволокой.
Если вам сложно самостоятельно выбрать толщину или посчитать количество материала, обращайтесь в WhatsApp за консультацией. Наш специалист отдела изоляционных решений поможет подобрать и купить маты ISOTEC Wired Mat 80 SM.
Плотность — 80 кг/м3.
Обеспечивает предел огнестойкости стальных воздуховодов от 60 до 240 минут.
Расшифровка номенклатуры
80 — плотность 80 кг/м3.
SM — мат со стальной оцинкованной сеткой.
SMS — мат с коррозионно-стойкой сеткой.
Маты прошивные ISOTEC Wired Mat 80 SM: преимущества
- негорючие
- обкладочная сетка обеспечивает дополнительную прочность и устойчивость
- обладают высокой температурой применения — максимальная рабочая температура +660°С
- эластичные — легко изгибаются в продольном направлении, сохраняют форму в поперечном направлении
Маты ISOTEC Wired Mat 80 SM: применение

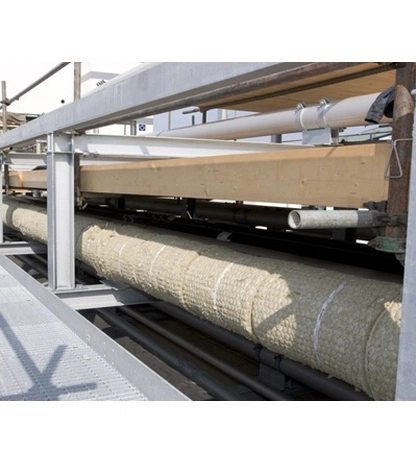

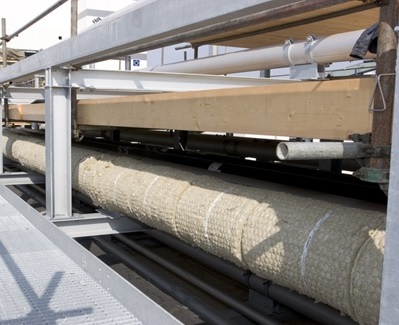

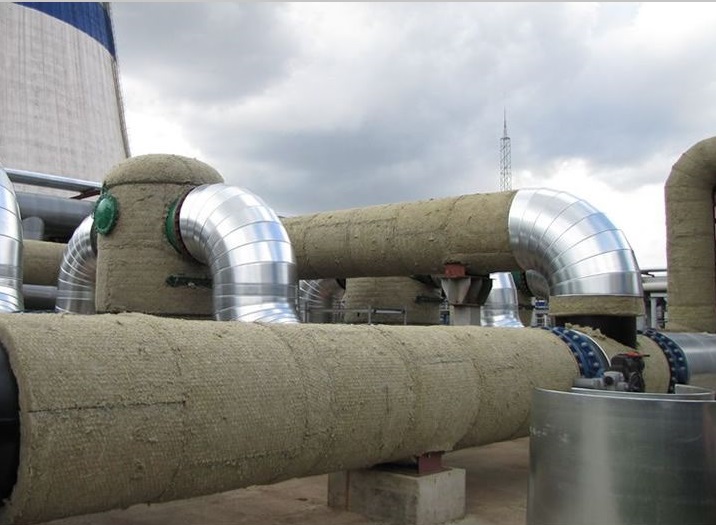

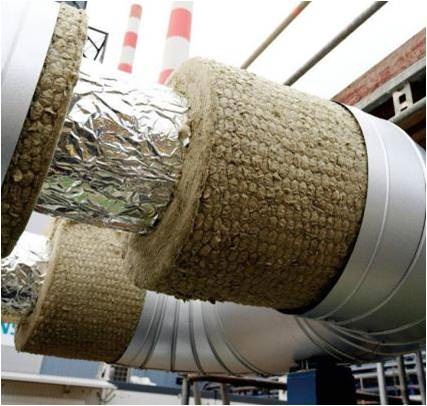

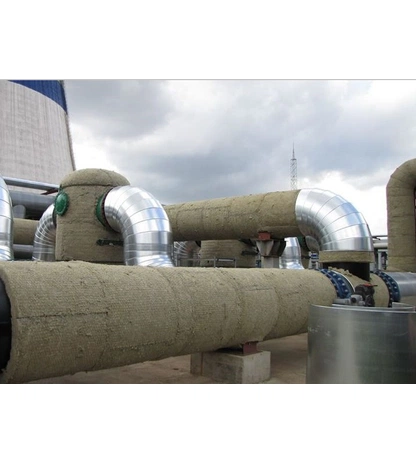

Используются в качестве тепло- и звукоизоляции для огнестойких воздуховодов, трубопроводов тепловых сетей ХВС и ГВС, газоходов, систем дымоудаления, технологических трубопроводов всех отраслей промышленности при температуре изолируемой поверхности от -180 до +660°С, а также для плоских, цилиндрических, конусных и других криволинейных поверхностей технологического и энергетического оборудования.
Таблица 1. Предел огнестойкости стальных воздуховодов с покрытием из прошивных матов ISOTEC Wired Mat
| Толщина покрытия, мм | Предел огнестойкости, EI |
|---|---|
| 30 | 60 |
| 40 | 90 |
| 50 | 120 |
| 60 | 150 |
| 70 | 180 |
| 80 | 240 |
Аксессуары для монтажа
- проволока
- приварные штифты
- ножницы по металлу
- фиксирующие шайбы
- оборудование для приварки штифтов
- металлический крючок для связывания проволоки
Монтаж может осуществляться с помощью бандажей из металлической гальванизированной или оцинкованной ленты или вязальной проволоки в любое время года.
| Параметры | Значение |
|---|---|
| Плотность, кг/м3 | 80±10% |
| Максимальная рабочая температура, °C | 660 |
| Коэффициент теплопроводности λ10, Вт/(м·К) | 0,034 |
| Коэффициент теплопроводности λ25, Вт/(м·К) | 0,035 |
| Коэффициент теплопроводности λ50, Вт/(м·К) | 0,038 |
| Коэффициент теплопроводности λ100, Вт/(м·К) | 0,045 |
| Коэффициент теплопроводности λ125, Вт/(м·К) | 0,047 |
| Коэффициент теплопроводности λ150, Вт/(м·К) | 0,052 |
| Коэффициент теплопроводности λ200, Вт/(м·К) | 0,062 |
| Коэффициент теплопроводности λ250, Вт/(м·К) | 0,073 |
| Коэффициент теплопроводности λ300, Вт/(м·К) | 0,085 |
| Класс пожарной опасности | КМ0 |
| Группа горючести | НГ |
Инструкция по утеплению трубопровода матами из базальтовой ваты с армирующей сеткой
- На корпус воздуховода прикрепить штифты импульсной конденсаторной сваркой.
- На закреплённые иглы аккуратно наколоть маты.
- Зафиксировать мат блокировочными шайбами.
- Концы игл подогнуть или откусить.
- Подготовить обрезки мата толщиной 20–30 мм.
- Поверхность блокировочных шайб укрыть обрезками мата — наколоть на штифт.
- Вязальной проволокой «сшить» стыки матов по армированной сетке со всех сторон.
Если по периметру воздуховода требуется более 1 мата.
- Навесить и прикрепить мат на нижней части воздуховода.
- Смонтировать остальные маты.
- Траверсы внизу воздуховода укрыть матами.
Технология монтажа воздуховодов матами из базальтовой ваты с армирующей сеткой
- Установить опорные скобы на горизонтальном трубопроводе диаметром >108 мм с шагом 600 мм.
- На вертикальных участках трубопроводов установить разгружающие устройства с шагом 3,5 м.
- Выкроить мат размером на 10–15% больше необходимого.
- Намотать листы матов на трубопровод в один или несколько слоёв с уплотнением по толщине.
- Сшить маты стальной проволокой по продольным и поперечным швам сетки.
- Закрепить следующий слой матов с перекрытием швов нижележащих матов.
- На горизонтальный трубопровод диаметром >325 мм каждый слой изоляции укрепить подвесами из проволоки в нижней части трубопровода с шагом 500 мм.
- Проколоть маты проволокой и закрепить подвес на поверхности трубопровода скруткой.

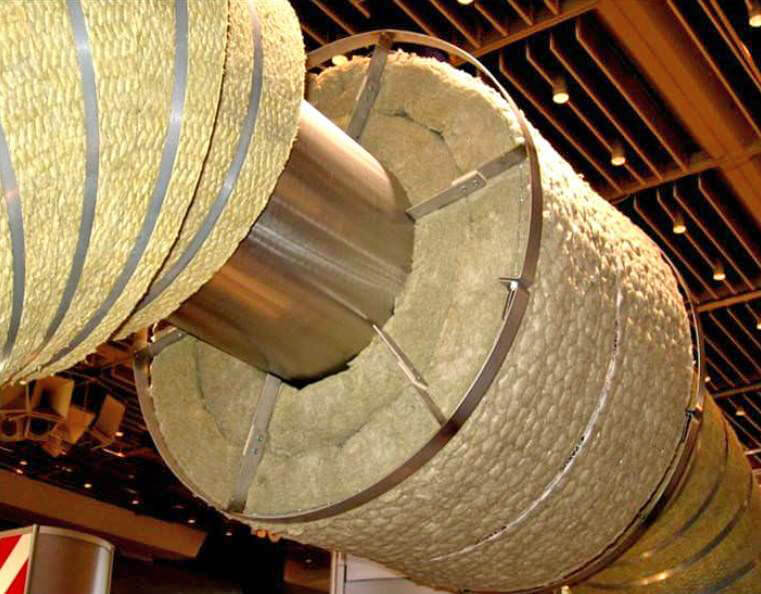

- Закрепить маты стальной лентой 0,7×20 мм или кольцами из проволоки диаметром 2 мм с шагом 300–600 мм.
- Закрыть опорные кольца теплоизоляционным материалом.
- Установить защитное покрытие.

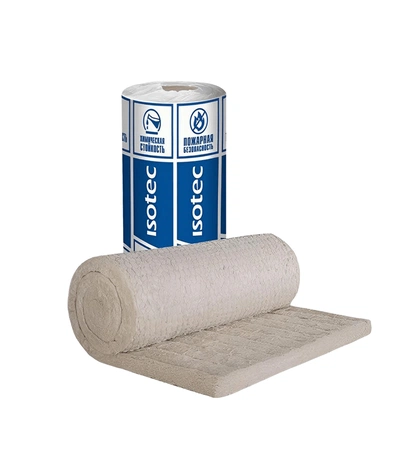

Упаковываются и транспортируются в виде рулонов.
Каждый рулон по цилиндрической поверхности упаковывают в полиэтиленовую плёнку и потом заклеивают.
