Применение

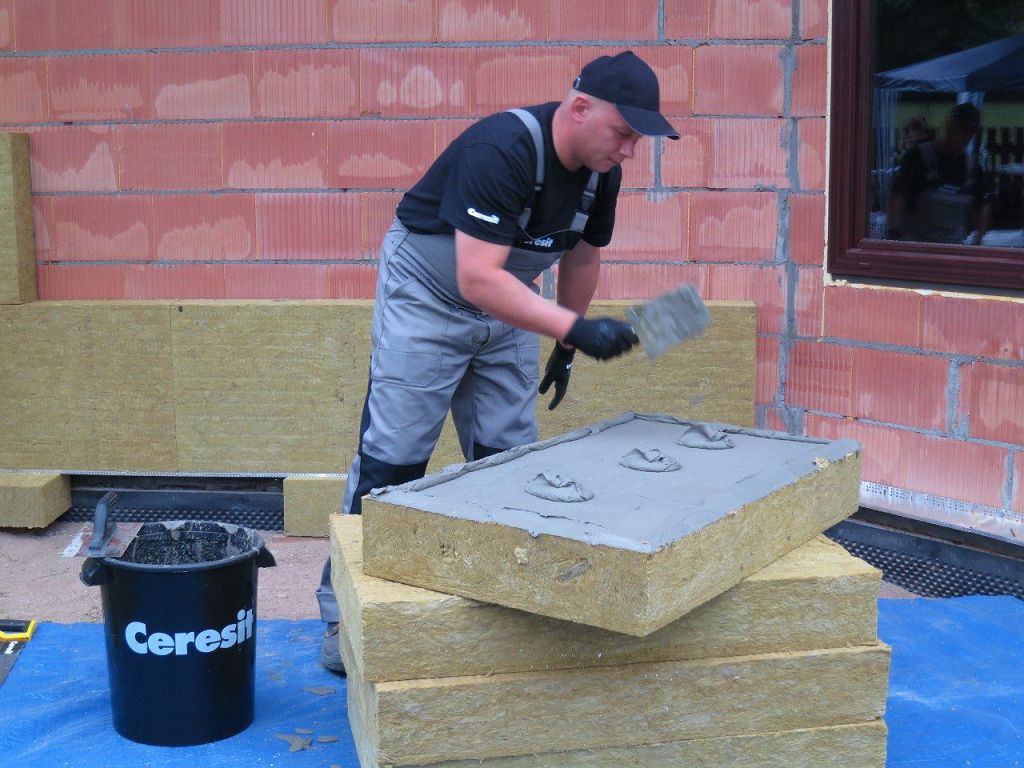

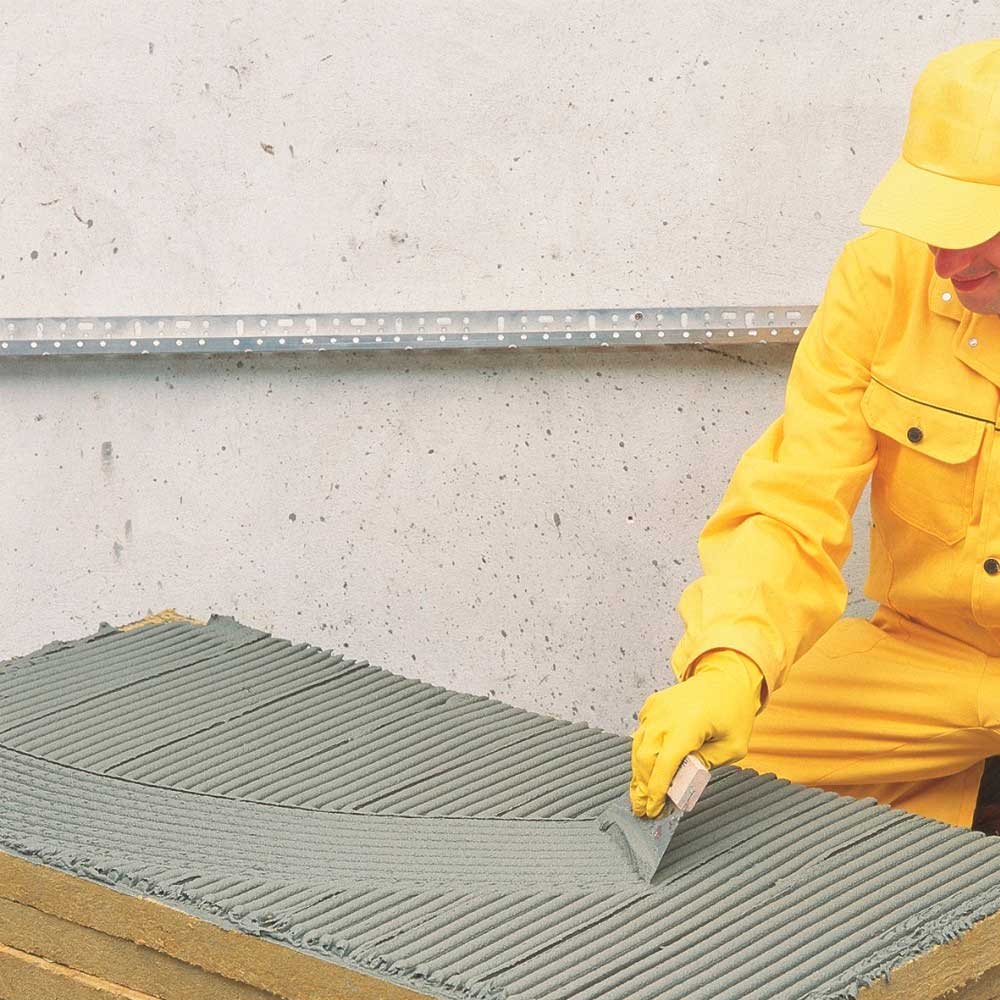

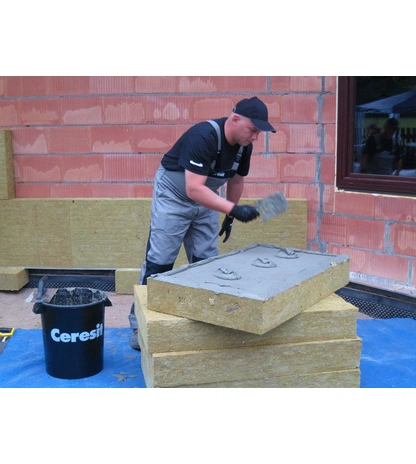

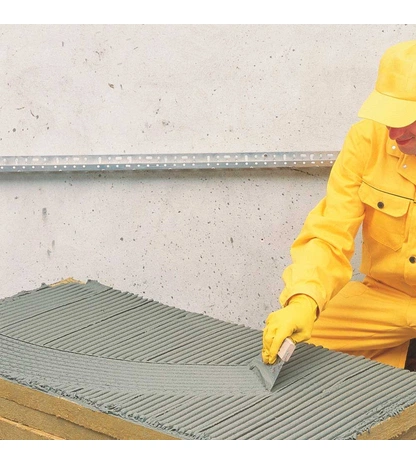

- крепление минераловатных плит
- армирование штукатурного слоя

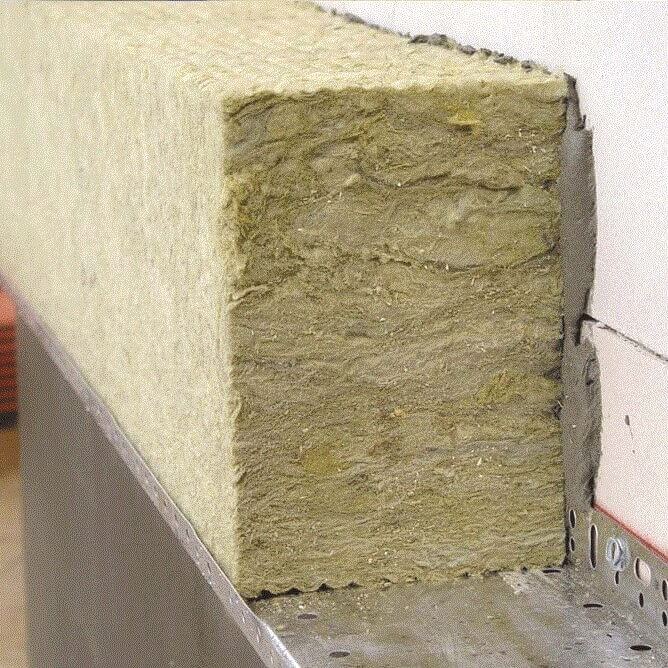

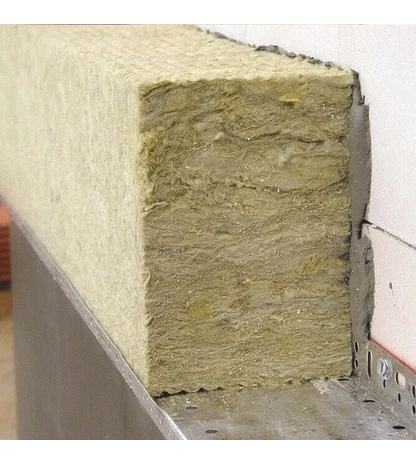

- крепление противопожарных рассечек из минераловатных плит

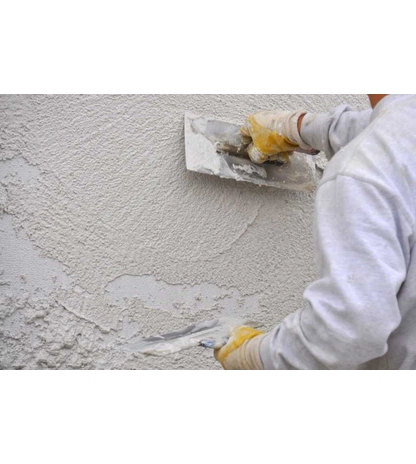

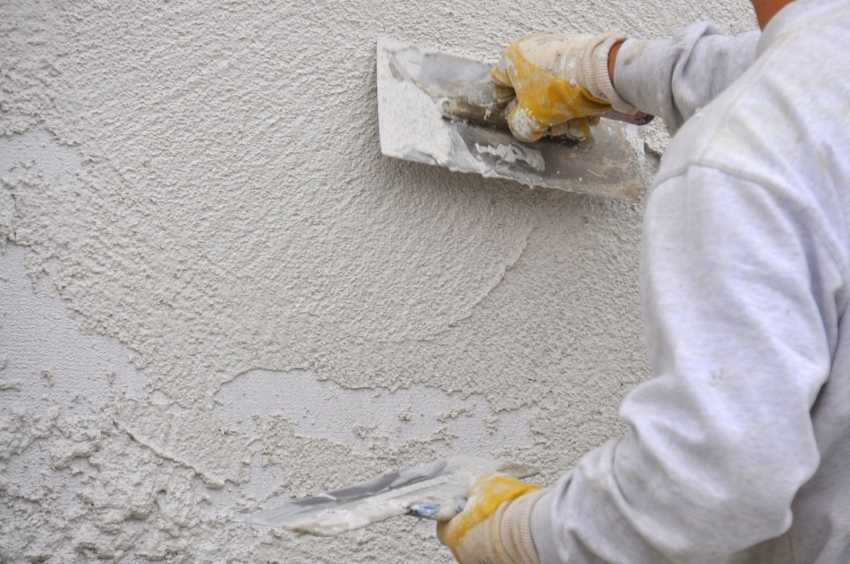

- создание базового штукатурного слоя
Штукатурно-клеевая смесь для минплит Ceresit CТ 190
Штукатурно-клеевая смесь для крепления минераловатных плит и создания базового штукатурного слоя при наружной теплоизоляции фасадов. Мешок 25 кг.
Толщина:
Товар
| Товар | Розничная цена | |||||
|---|---|---|---|---|---|---|
| {{pt_js.cdpl_caption}} | {{pt_js.cdpl_kolvo_val_or_minus}} |
{{pt_js.cdpl_cost_str}}
{{pt_js.cdpl_cost_spravka_str}}
|
|
|||
|
|
||||||
Штукатурно-клеевая смесь Ceresit CТ 190
Состав для крепления на минеральных основаниях минераловатных теплоизоляционных плит и создания на них базового штукатурного слоя, армированного стеклосеткой. Возможно создание армированного штукатурного слоя непосредственно на минеральных основаниях. Если вы не можете рассчитать нужное количество, позвоните нам. Наш специалист изоляционных решений поможет подобрать и купить штукатурно-клеевую смесь Ceresit CТ 190.
Преимущества
- высокая адгезия
- содержит армирующие микроволокн
- эластифицированная
- ударопрочная
- паропроницаемая
- морозо- и атмосферостойкая
- экологически безопасна
При устройстве противопожарных рассечек монтажные и лицевые поверхности минераловатных плит перед нанесением смеси необходимо загрунтовать тонким слоем этой же смеси.
| Наименование | Значения |
|---|---|
| Состав | цемент, минеральные заполнители, модифицирующие добавки, армирующие микроволокна |
| Насыпная плотность сухой смеси | 1,3 ± 0,1 кг/дм3 |
| Количество воды затворения | 6,0–6,5 л на 25 кг сухой смеси |
| Плотность смеси, готовой к применению | 1,5 ± 0,1 кг/дм3 |
| Подвижность по погружению конуса, Пк | 9,0 ± 1,0 см |
| Сохраняемость первоначальной подвижности (время потребления) | 1,5 часа |
| Температура применения | от +5 до +30°С |
| Открытое время | около 30 минут |
| Прочность на сжатие | не менее 10,0 МПа (класс B7,5) |
| Прочность на растяжение при изгибе | не менее 3,5 МПа (класс Btb2.4) |
| Прочность сцепления с бетонным основанием (адгезия) | не менее 0,8 МПа (класс Aab4) |
| Прочность сцепления с пенополистиролом (адгезия) | не менее 0,12 МПа (разрыв по пенополистиролу) |
| Деформации усадки | не более 1,5 мм/м |
| Паропроницаемость, µ | не менее 0,035 мг/м·ч·Па |
| Морозостойкость затвердевшего раствора | не менее 100 циклов (F100) |
| Температура эксплуатации | от –50 до +70°C |
| Группа горючести | НГ |
|
Расход сухой смеси CT 190: |
|
Инструкция по приготовлению раствора
Работы выполнять при температуре воздуха и основания от +5 до +30°C. Относительная влажность воздуха не выше 80%.
Приготовление смеси
- Постепенно добавлять сухую смесь в чистую воду с температурой от +15 до +20°С.
- Перемешать миксером или дрелью с насадкой, скорость вращения 400–800 об/мин, до получения однородной массы без комков.
- Выдержать паузу 5 минут для созревания смеси.
- Перемешать еще раз.
Бумажные мешки по 25 кг.
