Применение

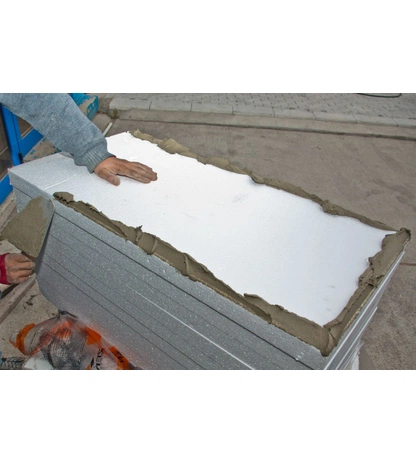

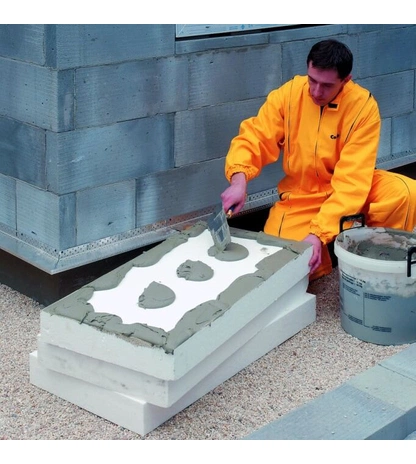

- крепление плит из пенополистирола
- армирование штукатурного слоя
- крепление противопожарных рассечек из минераловатных плит

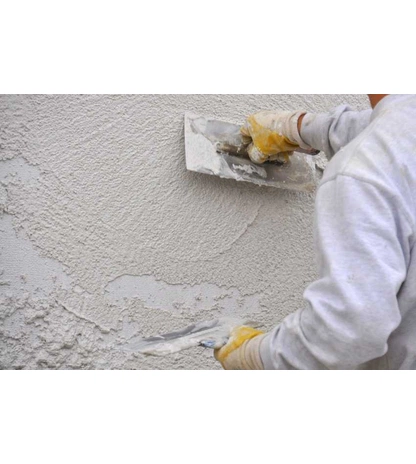

- создание базового штукатурного слоя
Штукатурно-клеевая смесь для пенополистирола Ceresit CТ 85
Используется для крепления плит из пенополистирола и создания базового штукатурного слоя при наружной теплоизоляции фасадов. Мешок 25 кг.
Толщина:
Товар
| Товар | Розничная цена | |||||
|---|---|---|---|---|---|---|
| {{pt_js.cdpl_caption}} | {{pt_js.cdpl_kolvo_val_or_minus}} |
{{pt_js.cdpl_cost_str}}
{{pt_js.cdpl_cost_spravka_str}}
|
|
|||
|
|
||||||
Штукатурно-клеевая смесь Ceresit CT 85
Штукатурно-клеевой состав используется для создания базового штукатурного слоя и армирующего слоя мокрого фасада. Если вы не можете рассчитать нужное количество, позвоните нам. Наш специалист отдела изоляционных решений поможет подобрать и купить штукатурно-клеевую смесь Ceresit CT 85.
Преимущества
- высокая адгезия
- содержит армирующие микроволокна
- эластифицированная
- ударопрочная
- паропроницаемая
- морозо- и атмосферостойкая
- экологически безопасная
При утеплении цоколей и фундаментов монтажные и лицевые поверхности плит из экструдированного пенополистирола зашероховать грубой наждачной бумагой и обеспылить. При утеплении фасада в случае наличия у плит неровных стыков или пожелтения, после длительного нахождения на открытом воздухе, зашлифовать их и обеспылить.
| Наименование | Значения |
|---|---|
| Состав | цемент, минеральные заполнители, модифицирующие добавки, армирующие микроволокна |
| Насыпная плотность сухой смеси | 1,3 ± 0,1 кг/дм3 |
| Количество воды затворения | 6,0–6,5 л на 25 кг сухой смеси |
| Плотность смеси, готовой к применению | 1,5 ± 0,1 кг/дм3 |
| Подвижность по погружению конуса, Пк | 9,0 ± 2,0 см |
| Сохраняемость первоначальной подвижности (время потребления) | 2 часа |
| Температура применения | от +5 до +30°С |
| Открытое время | не менее 30 минут |
| Прочность на сжатие | не менее 10 МПа (класс B7,5) |
| Прочность на растя- жение при изгибе | не менее 3,5 МПа (класс Btb2.4) |
| Прочность сцепления с бетонным основанием (адгезия) | не менее 0,8 МПа (класс Aab4) |
| Прочность сцепления с пенополистиролом (адгезия) | не менее 0,12 МПа (разрыв по пенополистиролу) |
| Деформации усадки | не более 1,5 мм/м |
| Паропроницаемость, µ | не менее 0,035 мг/м·ч·Па |
| Морозостойкость затвердевшего раствора | не менее 100 циклов (F100) |
| Температура эксплуатации | от –50 до +70°C |
| Группа горючести | НГ |
|
Расход сухой смеси CT 85: |
|
Инструкция по приготовлению раствора
Работы выполнять при температуре воздуха и основания от +5 до +30°C. Относительная влажность воздуха не выше 80%.
Приготовление смеси
- Постепенно добавлять сухую смесь в чистую воду с температурой от +15 до +20°С.
- Перемешать миксером или дрелью с насадкой, скорость вращения 400–800 об/мин, до получения однородной массы без комков.
- Выдержать паузу 5 минут для созревания смеси.
- Перемешать еще раз.
При устройстве противопожарных рассечек монтажные и лицевые поверхности минераловатных плит перед нанесением смеси необходимо загрунтовать тонким слоем этой же смеси.
Бумажные мешки по 25 кг.
