Применение
- напорные сети водоотведения
- напорные сети водоснабжения
Товар | Диаметр D1, мм | Диаметр D2, мм | Длина, мм | Кол-во в упаковке, шт | Розничная цена | Количество |
---|---|---|---|---|---|---|
{{pt_js.cdpl_caption}} | {{pt_js.pv_diameter_d1}} | {{pt_js.pv_diameter_d2}} | {{pt_js.cdpl_dlina_val_or_minus}} | {{pt_js.cdpl_kolvo_val_or_minus}} |
{{pt_js.cdpl_cost_str}}
{{pt_js.cdpl_cost_spravka_str}}
|
|
|

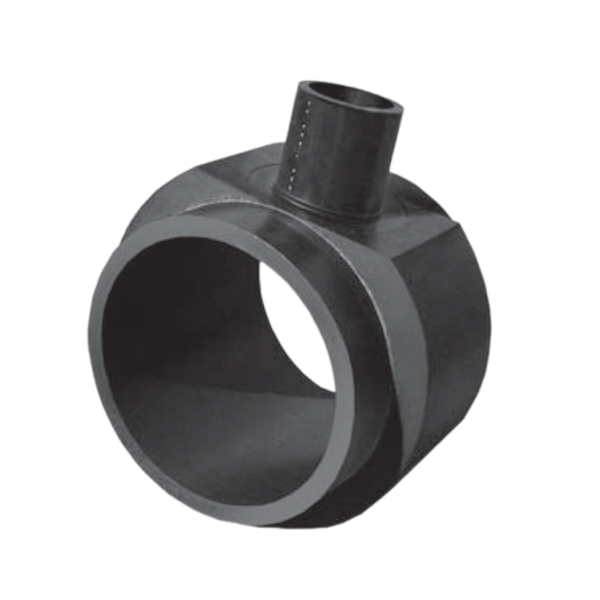

Монолитный фитинг с тремя проходами. Один из проходов тройника отличается по диаметру от двух других. Материал — полиэтилен ПЭ 100. Применяется для соединения частей трубопровода разного диаметра и изменения его направления. Тройник может использоваться в шахте колодца. Если у вас есть вопросы по выбору товара, напишите нам в WhatsApp. Наш специалист отдела изоляционных решений поможет купить тройник монолитный неравнопроходной полиэтиленовый ИКАПЛАСТ ПЭ 100.
ИКАПЛАСТ — марка материала.
ПЭ 100 — полиэтилен ПЭ 100.
Вес монолитного фитинга меньше, чем вес сварного аналога. При соблюдении условий монтажа срок службы фитинга составляет не менее 50 лет.

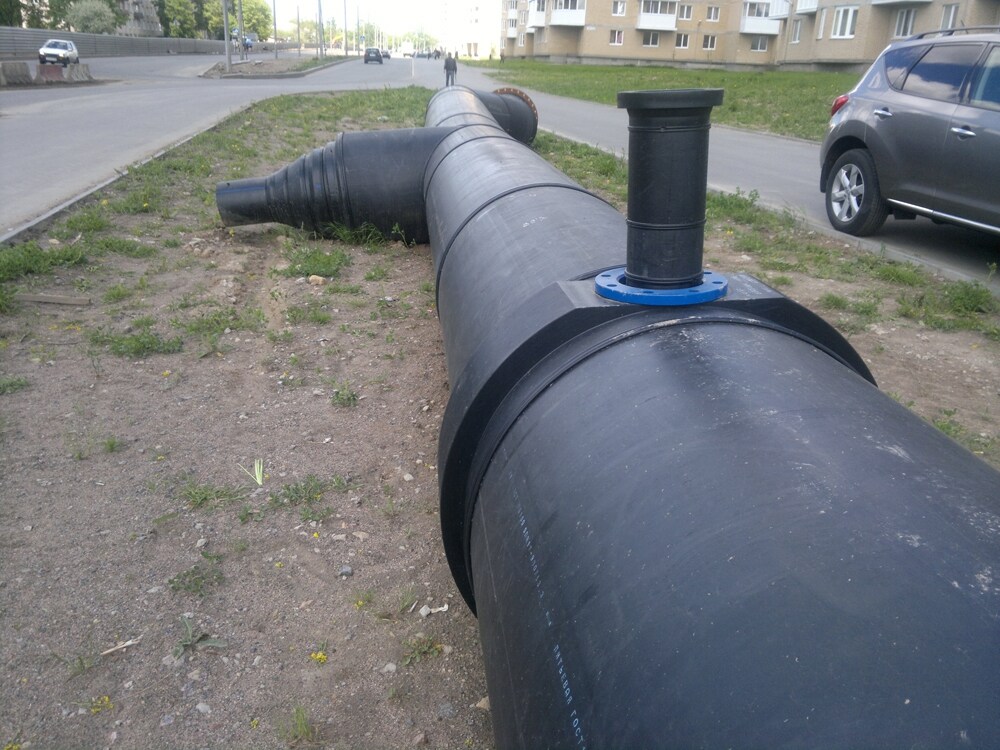

Возможно нарастить тройник по магистрали или офланцевать со всех сторон для обеспечения минимальных размеров и лёгкости монтажа.
d1 — диаметр двух горизонтально расположенных проходов.
d2 — диаметр прохода, расположенного под углом 90°.
Таблица 1. Характеристики фитинга
Диаметр d1, мм | Диаметр d2, мм | Длина L, мм | B, мм | SDR11 PN16 |
SDR11 PN16 |
SDR13,6 PN12,5 |
SDR13,6 PN12,5 |
SDR17 PN10 |
SDR17 PN10 |
SDR21 PN8 |
SDR21 PN8 |
SDR26 PN6,3 |
SDR26 PN6,3 |
e, мм | e1, мм | e, мм | e1, мм | e, мм | e1, мм | e, мм | e1, мм | e, мм | e1, мм | ||||
315 | 110 | 330 | 503 | 28,6 | 10,0 | 23,2 | 8,1 | 18,7 | 6,6 | 15,0 | 5,3 | 12,1 | 4,2 |
315 | 125 | 330 | 503 | 28,6 | 11,4 | 23,2 | 9,2 | 18,7 | 7,4 | 15,0 | 6,0 | 12,1 | 4,8 |
315 | 140 | 330 | 503 | 28,6 | 12,7 | 23,2 | 10,3 | 18,7 | 8,3 | 15,0 | 6,7 | 12,1 | 5,4 |
315 | 160 | 330 | 523 | 28,6 | 14,6 | 23,2 | 11,8 | 18,7 | 9,5 | 15,0 | 7,7 | 12,1 | 6,2 |
315 | 180 | 350 | 523 | 28,6 | 16,4 | 23,2 | 13,3 | 18,7 | 10,7 | 15,0 | 8,6 | 12,1 | 6,9 |
315 | 200 | 370 | 523 | 28,6 | 18,2 | 23,2 | 14,7 | 18,7 | 11,9 | 15,0 | 9,6 | 12,1 | 7,7 |
315 | 225 | 395 | 523 | 28,6 | 20,5 | 23,2 | 16,6 | 18,7 | 13,4 | 15,0 | 10,8 | 12,1 | 8,6 |
315 | 250 | 420 | 523 | 28,6 | 22,7 | 23,2 | 18,4 | 18,7 | 14,8 | 15,0 | 11,9 | 12,1 | 9,6 |
355 | 110 | 380 | 523 | 32,2 | 10,0 | 26,1 | 8,1 | 21,1 | 6,6 | 16,9 | 5,3 | 13,6 | 4,2 |
355 | 125 | 380 | 523 | 32,2 | 11,4 | 26,1 | 9,2 | 21,1 | 7,4 | 16,9 | 6,0 | 13,6 | 4,8 |
355 | 140 | 380 | 523 | 32,2 | 12,7 | 26,1 | 10,3 | 21,1 | 8,3 | 16,9 | 6,7 | 13,6 | 5,4 |
355 | 160 | 380 | 543 | 32,2 | 14,6 | 26,1 | 11,8 | 21,1 | 9,5 | 16,9 | 7,7 | 13,6 | 6,2 |
355 | 180 | 400 | 543 | 32,2 | 16,4 | 26,1 | 13,3 | 21,1 | 10,7 | 16,9 | 8,6 | 13,6 | 6,9 |
355 | 200 | 420 | 543 | 32,2 | 18,2 | 26,1 | 14,7 | 21,1 | 11,9 | 16,9 | 9,6 | 13,6 | 7,7 |
355 | 225 | 445 | 543 | 32,2 | 20,5 | 26,1 | 16,6 | 21,1 | 13,4 | 16,9 | 10,8 | 13,6 | 8,6 |
355 | 250 | 470 | 543 | 32,2 | 22,7 | 26,1 | 18,4 | 21,1 | 14,8 | 16,9 | 11,9 | 13,6 | 9,6 |
400 | 110 | 380 | 545 | 36,3 | 10,0 | 29,4 | 8,1 | 23,7 | 6,6 | 19,1 | 5,3 | 15,3 | 4,2 |
400 | 125 | 380 | 545 | 36,3 | 11,4 | 29,4 | 9,2 | 23,7 | 7,4 | 19,1 | 6,0 | 15,3 | 4,8 |
400 | 140 | 380 | 545 | 36,3 | 12,7 | 29,4 | 10,3 | 23,7 | 8,3 | 19,1 | 6,7 | 15,3 | 5,4 |
400 | 160 | 380 | 565 | 36,3 | 14,6 | 29,4 | 11,8 | 23,7 | 9,5 | 19,1 | 7,7 | 15,3 | 6,2 |
400 | 180 | 400 | 565 | 36,3 | 16,4 | 29,4 | 13,3 | 23,7 | 10,7 | 19,1 | 8,6 | 15,3 | 6,9 |
400 | 200 | 420 | 565 | 36,3 | 18,2 | 29,4 | 14,7 | 23,7 | 11,9 | 19,1 | 9,6 | 15,3 | 7,7 |
400 | 225 | 445 | 565 | 36,3 | 20,5 | 29,4 | 16,6 | 23,7 | 13,4 | 19,1 | 10,8 | 15,3 | 8,6 |
400 | 250 | 470 | 565 | 36,3 | 22,7 | 29,4 | 18,4 | 23,7 | 14,8 | 19,1 | 11,9 | 15,3 | 9,6 |
450 | 110 | 380 | 570 | 40,9 | 10,0 | 33,1 | 8,1 | 26,7 | 6,6 | 21,5 | 5,3 | 17,2 | 4,2 |
450 | 125 | 380 | 570 | 40,9 | 11,4 | 33,1 | 9,2 | 26,7 | 7,4 | 21,5 | 6,0 | 17,2 | 4,8 |
450 | 140 | 380 | 570 | 40,9 | 12,7 | 33,1 | 10,3 | 26,7 | 8,3 | 21,5 | 6,7 | 17,2 | 5,4 |
450 | 160 | 380 | 590 | 40,9 | 14,6 | 33,1 | 11,8 | 26,7 | 9,5 | 21,5 | 7,7 | 17,2 | 6,2 |
450 | 180 | 400 | 590 | 40,9 | 16,4 | 33,1 | 13,3 | 26,7 | 10,7 | 21,5 | 8,6 | 17,2 | 6,9 |
450 | 200 | 420 | 590 | 40,9 | 18,2 | 33,1 | 14,7 | 26,7 | 11,9 | 21,5 | 9,6 | 17,2 | 7,7 |
450 | 225 | 445 | 590 | 40,9 | 20,5 | 33,1 | 16,6 | 26,7 | 13,4 | 21,5 | 10,8 | 17,2 | 8,6 |
450 | 250 | 470 | 590 | 40,9 | 22,7 | 33,1 | 18,4 | 26,7 | 14,8 | 21,5 | 11,9 | 17,2 | 9,6 |
500 | 110 | 380 | 595 | 45,4 | 10,0 | 36,8 | 8,1 | 29,7 | 6,6 | 23,9 | 5,3 | 19,1 | 4,2 |
500 | 125 | 380 | 595 | 45,4 | 11,4 | 36,8 | 9,2 | 29,7 | 7,4 | 23,9 | 6,0 | 19,1 | 4,8 |
500 | 140 | 380 | 595 | 45,4 | 12,7 | 36,8 | 10,3 | 29,7 | 8,3 | 23,9 | 6,7 | 19,1 | 5,4 |
500 | 160 | 380 | 615 | 45,4 | 14,6 | 36,8 | 11,8 | 29,7 | 9,5 | 23,9 | 7,7 | 19,1 | 6,2 |
500 | 180 | 400 | 615 | 45,4 | 16,4 | 36,8 | 13,3 | 29,7 | 10,7 | 23,9 | 8,6 | 19,1 | 6,9 |
500 | 200 | 420 | 615 | 45,4 | 18,2 | 36,8 | 14,7 | 29,7 | 11,9 | 23,9 | 9,6 | 19,1 | 7,7 |
500 | 225 | 445 | 615 | 45,4 | 20,5 | 36,8 | 16,6 | 29,7 | 13,4 | 23,9 | 10,8 | 19,1 | 8,6 |
500 | 250 | 470 | 615 | 45,4 | 22,7 | 36,8 | 18,4 | 29,7 | 14,8 | 23,9 | 11,9 | 19,1 | 9,6 |
560 | 110 | 380 | 625 | 50,8 | 10,0 | 41,2 | 8,1 | 33,2 | 6,6 | 26,7 | 5,3 | 21,4 | 4,2 |
560 | 125 | 380 | 625 | 50,8 | 11,4 | 41,2 | 9,2 | 33,2 | 7,4 | 26,7 | 6,0 | 21,4 | 4,8 |
560 | 140 | 380 | 625 | 50,8 | 12,7 | 41,2 | 10,3 | 33,2 | 8,3 | 26,7 | 6,7 | 21,4 | 5,4 |
560 | 160 | 380 | 645 | 50,8 | 14,6 | 41,2 | 11,8 | 33,2 | 9,5 | 26,7 | 7,7 | 21,4 | 6,2 |
560 | 180 | 400 | 645 | 50,8 | 16,4 | 41,2 | 13,3 | 33,2 | 10,7 | 26,7 | 8,6 | 21,4 | 6,9 |
560 | 200 | 420 | 645 | 50,8 | 18,2 | 41,2 | 14,7 | 33,2 | 11,9 | 26,7 | 9,6 | 21,4 | 7,7 |
560 | 225 | 445 | 645 | 50,8 | 20,5 | 41,2 | 16,6 | 33,2 | 13,4 | 26,7 | 10,8 | 21,4 | 8,6 |
560 | 250 | 470 | 645 | 50,8 | 22,7 | 41,2 | 18,4 | 33,2 | 14,8 | 26,7 | 11,9 | 21,4 | 9,6 |
630 | 110 | 380 | 660 | 57,2 | 10,0 | 46,3 | 8,1 | 37,4 | 6,6 | 30,0 | 5,3 | 24,1 | 4,2 |
630 | 125 | 380 | 660 | 57,2 | 11,4 | 46,3 | 9,2 | 37,4 | 7,4 | 30,0 | 6,0 | 24,1 | 4,8 |
630 | 140 | 380 | 660 | 57,2 | 12,7 | 46,3 | 10,3 | 37,4 | 8,3 | 30,0 | 6,7 | 24,1 | 5,4 |
630 | 160 | 380 | 680 | 57,2 | 14,6 | 46,3 | 11,8 | 37,4 | 9,5 | 30,0 | 7,7 | 24,1 | 6,2 |
630 | 180 | 400 | 680 | 57,2 | 16,4 | 46,3 | 13,3 | 37,4 | 10,7 | 30,0 | 8,6 | 24,1 | 6,9 |
630 | 200 | 420 | 680 | 57,2 | 18,2 | 46,3 | 14,7 | 37,4 | 11,9 | 30,0 | 9,6 | 24,1 | 7,7 |
630 | 225 | 445 | 680 | 57,2 | 20,5 | 46,3 | 16,6 | 37,4 | 13,4 | 30,0 | 10,8 | 24,1 | 8,6 |
630 | 250 | 470 | 680 | 57,2 | 22,7 | 46,3 | 18,4 | 37,4 | 14,8 | 30,0 | 11,9 | 24,1 | 9,6 |
710 | 110 | 440 | 700 | 64,5 | 10,0 | 52,2 | 8,1 | 42,1 | 6,6 | 33,9 | 5,3 | 27,2 | 4,2 |
710 | 125 | 440 | 700 | 64,5 | 11,4 | 52,2 | 9,2 | 42,1 | 7,4 | 33,9 | 6,0 | 27,2 | 4,8 |
710 | 140 | 440 | 700 | 64,5 | 12,7 | 52,2 | 10,3 | 42,1 | 8,3 | 33,9 | 6,7 | 27,2 | 5,4 |
710 | 160 | 440 | 720 | 64,5 | 14,6 | 52,2 | 11,8 | 42,1 | 9,5 | 33,9 | 7,7 | 27,2 | 6,2 |
710 | 180 | 460 | 720 | 64,5 | 16,4 | 52,2 | 13,3 | 42,1 | 10,7 | 33,9 | 8,6 | 27,2 | 6,9 |
710 | 200 | 480 | 720 | 64,5 | 18,2 | 52,2 | 14,7 | 42,1 | 11,9 | 33,9 | 9,6 | 27,2 | 7,7 |
710 | 225 | 505 | 720 | 64,5 | 20,5 | 52,2 | 16,6 | 42,1 | 13,4 | 33,9 | 10,8 | 27,2 | 8,6 |
710 | 250 | 530 | 720 | 64,5 | 22,7 | 52,2 | 18,4 | 42,1 | 14,8 | 33,9 | 11,9 | 27,2 | 9,6 |
800 | 110 | 440 | 745 | 72,6 | 10,0 | 58,8 | 8,1 | 47,4 | 6,6 | 38,1 | 5,3 | 30,6 | 4,2 |
800 | 125 | 440 | 745 | 72,6 | 11,4 | 58,8 | 9,2 | 47,4 | 7,4 | 38,1 | 6,0 | 30,6 | 4,8 |
800 | 140 | 440 | 745 | 72,6 | 12,7 | 58,8 | 10,3 | 47,4 | 8,3 | 38,1 | 6,7 | 30,6 | 5,4 |
800 | 160 | 440 | 765 | 72,6 | 14,6 | 58,8 | 11,8 | 47,4 | 9,5 | 38,1 | 7,7 | 30,6 | 6,2 |
800 | 180 | 460 | 765 | 72,6 | 16,4 | 58,8 | 13,3 | 47,4 | 10,7 | 38,1 | 8,6 | 30,6 | 6,9 |
800 | 200 | 480 | 765 | 72,6 | 18,2 | 58,8 | 14,7 | 47,4 | 11,9 | 38,1 | 9,6 | 30,6 | 7,7 |
800 | 225 | 505 | 765 | 72,6 | 20,5 | 58,8 | 16,6 | 47,4 | 13,4 | 38,1 | 10,8 | 30,6 | 8,6 |
800 | 250 | 530 | 765 | 72,6 | 22,7 | 58,8 | 18,4 | 47,4 | 14,8 | 38,1 | 11,9 | 30,6 | 9,6 |
900 | 110 | 440 | 795 | - | - | 66,1 | 8,1 | 53,3 | 6,6 | 42,9 | 5,3 | 34,4 | 4,2 |
900 | 125 | 440 | 795 | - | - | 66,1 | 9,2 | 53,3 | 7,4 | 42,9 | 6,0 | 34,4 | 4,8 |
900 | 140 | 440 | 795 | - | - | 66,1 | 10,3 | 53,3 | 8,3 | 42,9 | 6,7 | 34,4 | 5,4 |
900 | 160 | 440 | 815 | - | - | 66,1 | 11,8 | 53,3 | 9,5 | 42,9 | 7,7 | 34,4 | 6,2 |
900 | 180 | 460 | 815 | - | - | 66,1 | 13,3 | 53,3 | 10,7 | 42,9 | 8,6 | 34,4 | 6,9 |
900 | 200 | 480 | 815 | - | - | 66,1 | 14,7 | 53,3 | 11,9 | 42,9 | 9,6 | 34,4 | 7,7 |
900 | 225 | 505 | 815 | - | - | 66,1 | 16,6 | 53,3 | 13,4 | 42,9 | 10,8 | 34,4 | 8,6 |
900 | 250 | 530 | 815 | - | - | 66,1 | 18,4 | 53,3 | 14,8 | 42,9 | 11,9 | 34,4 | 9,6 |
1000 | 110 | 440 | 845 | - | - | 73,5 | 8,1 | 59,3 | 6,6 | 47,7 | 5,3 | 38,2 | 4,2 |
1000 | 125 | 440 | 845 | - | - | 73,5 | 9,2 | 59,3 | 7,4 | 47,7 | 6,0 | 38,2 | 4,8 |
1000 | 140 | 440 | 845 | - | - | 73,5 | 10,3 | 59,3 | 8,3 | 47,7 | 6,7 | 38,2 | 5,4 |
1000 | 160 | 440 | 865 | - | - | 73,5 | 11,8 | 59,3 | 9,5 | 47,7 | 7,7 | 38,2 | 6,2 |
1000 | 180 | 460 | 865 | - | - | 73,5 | 13,3 | 59,3 | 10,7 | 47,7 | 8,6 | 38,2 | 6,9 |
1000 | 200 | 480 | 865 | - | - | 73,5 | 14,7 | 59,3 | 11,9 | 47,7 | 9,6 | 38,2 | 7,7 |
1000 | 225 | 505 | 865 | - | - | 73,5 | 16,6 | 59,3 | 13,4 | 47,7 | 10,8 | 38,2 | 8,6 |
1000 | 250 | 530 | 865 | - | - | 73,5 | 18,4 | 59,3 | 14,8 | 47,7 | 11,9 | 38,2 | 9,6 |
1200 | 110 | 440 | 945 | - | - | - | - | 71,1 | 6,6 | 57,2 | 5,3 | 45,9 | 4,2 |
1200 | 125 | 440 | 945 | - | - | - | - | 71,1 | 7,4 | 57,2 | 6,0 | 45,9 | 4,8 |
1200 | 140 | 440 | 945 | - | - | - | - | 71,1 | 8,3 | 57,2 | 6,7 | 45,9 | 5,4 |
1200 | 160 | 440 | 965 | - | - | - | - | 71,1 | 9,5 | 57,2 | 7,7 | 45,9 | 6,2 |
1200 | 180 | 460 | 965 | - | - | - | - | 71,1 | 10,7 | 57,2 | 8,6 | 45,9 | 6,9 |
1200 | 200 | 480 | 965 | - | - | - | - | 71,1 | 11,9 | 57,2 | 9,6 | 45,9 | 7,7 |
1200 | 225 | 505 | 965 | - | - | - | - | 71,1 | 13,4 | 57,2 | 10,8 | 45,9 | 8,6 |
1200 | 250 | 530 | 965 | - | - | - | - | 71,1 | 14,8 | 57,2 | 11,9 | 45,9 | 9,6 |
Значения приведены при номинальном давлении 105 Па (бар). Масса рассчитана при средней плотности полиэтилена 960 кг/м3.
По согласованию фасонные детали могут быть произведены со значениями SDR7,4, SDR9, SDR33.
Возможно изготовление монолитного тройника с диаметром d2 до 355 мм.
