Применение
- напорные сети водоотведения
- напорные сети водоснабжения
Товар | Диаметр D1, мм | Диаметр D2, мм | Длина, мм | Кол-во в упаковке, шт | Розничная цена | Количество |
---|---|---|---|---|---|---|
{{pt_js.cdpl_caption}} | {{pt_js.pv_diameter_d1}} | {{pt_js.pv_diameter_d2}} | {{pt_js.cdpl_dlina_val_or_minus}} | {{pt_js.cdpl_kolvo_val_or_minus}} |
{{pt_js.cdpl_cost_str}}
{{pt_js.cdpl_cost_spravka_str}}
|
|
|

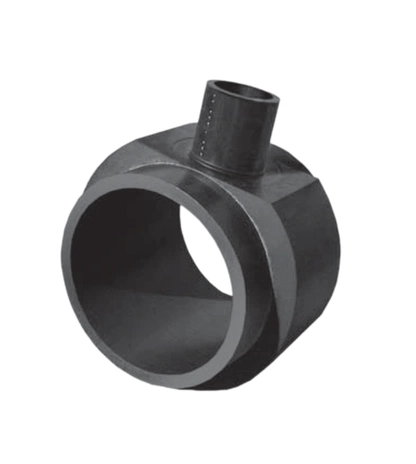

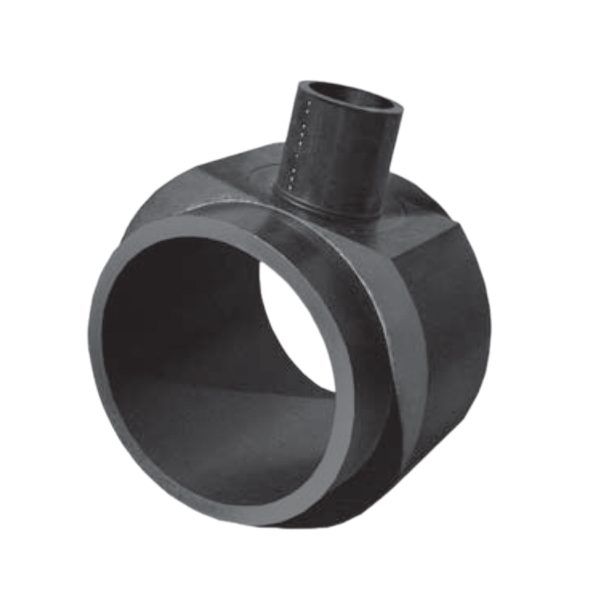

Монолитный фитинг с тремя проходами. Один из проходов тройника отличается по диаметру от двух других. Применяется для соединения частей трубопровода разного диаметра и изменения его направления. Тройник может использоваться в шахте колодца. Тройник изготовлен из полиэтилен ПЭ 100 RC, который отличается от полиэтилена ПЭ 100 более высокой стойкостью к медленному растространению трещин. Если у вас есть вопросы по выбору товара, напишите нам в WhatsApp. Наш специалист отдела изоляционных решений поможет купить тройник монолитный неравнопроходной полиэтиленовый ИКАПЛАСТ ПЭ 100 RC.
ИКАПЛАСТ — марка материала.
ПЭ 100 RC — полиэтилен ПЭ 100 RC.
Вес монолитного фитинга меньше, чем вес сварного аналога. При соблюдении условий монтажа и эксплуатации срок службы труб из полиэтилена ПЭ 100 RC составляет 100 лет.
Возможно нарастить тройник по магистрали или офланцевать со всех сторон для обеспечения минимальных размеров и лёгкости монтажа.
d1 — диаметр двух горизонтально расположенных проходов.
d2 — диаметр прохода, расположенного под углом 90°.
Таблица 1. Характеристики фитинга
Диаметр d1, мм | Диаметр d2, мм | Длина L, мм | B, мм | SDR11 PN16 |
SDR11 PN16 |
SDR13,6 PN12,5 |
SDR13,6 PN12,5 |
SDR17 PN10 |
SDR17 PN10 |
SDR21 PN8 |
SDR21 PN8 |
SDR26 PN6,3 |
SDR26 PN6,3 |
e, мм | e1, мм | e, мм | e1, мм | e, мм | e1, мм | e, мм | e1, мм | e, мм | e1, мм | ||||
315 | 110 | 330 | 503 | 28,6 | 10,0 | 23,2 | 8,1 | 18,7 | 6,6 | 15,0 | 5,3 | 12,1 | 4,2 |
315 | 125 | 330 | 503 | 28,6 | 11,4 | 23,2 | 9,2 | 18,7 | 7,4 | 15,0 | 6,0 | 12,1 | 4,8 |
315 | 140 | 330 | 503 | 28,6 | 12,7 | 23,2 | 10,3 | 18,7 | 8,3 | 15,0 | 6,7 | 12,1 | 5,4 |
315 | 160 | 330 | 523 | 28,6 | 14,6 | 23,2 | 11,8 | 18,7 | 9,5 | 15,0 | 7,7 | 12,1 | 6,2 |
315 | 180 | 350 | 523 | 28,6 | 16,4 | 23,2 | 13,3 | 18,7 | 10,7 | 15,0 | 8,6 | 12,1 | 6,9 |
315 | 200 | 370 | 523 | 28,6 | 18,2 | 23,2 | 14,7 | 18,7 | 11,9 | 15,0 | 9,6 | 12,1 | 7,7 |
315 | 225 | 395 | 523 | 28,6 | 20,5 | 23,2 | 16,6 | 18,7 | 13,4 | 15,0 | 10,8 | 12,1 | 8,6 |
315 | 250 | 420 | 523 | 28,6 | 22,7 | 23,2 | 18,4 | 18,7 | 14,8 | 15,0 | 11,9 | 12,1 | 9,6 |
355 | 110 | 380 | 523 | 32,2 | 10,0 | 26,1 | 8,1 | 21,1 | 6,6 | 16,9 | 5,3 | 13,6 | 4,2 |
355 | 125 | 380 | 523 | 32,2 | 11,4 | 26,1 | 9,2 | 21,1 | 7,4 | 16,9 | 6,0 | 13,6 | 4,8 |
355 | 140 | 380 | 523 | 32,2 | 12,7 | 26,1 | 10,3 | 21,1 | 8,3 | 16,9 | 6,7 | 13,6 | 5,4 |
355 | 160 | 380 | 543 | 32,2 | 14,6 | 26,1 | 11,8 | 21,1 | 9,5 | 16,9 | 7,7 | 13,6 | 6,2 |
355 | 180 | 400 | 543 | 32,2 | 16,4 | 26,1 | 13,3 | 21,1 | 10,7 | 16,9 | 8,6 | 13,6 | 6,9 |
355 | 200 | 420 | 543 | 32,2 | 18,2 | 26,1 | 14,7 | 21,1 | 11,9 | 16,9 | 9,6 | 13,6 | 7,7 |
355 | 225 | 445 | 543 | 32,2 | 20,5 | 26,1 | 16,6 | 21,1 | 13,4 | 16,9 | 10,8 | 13,6 | 8,6 |
355 | 250 | 470 | 543 | 32,2 | 22,7 | 26,1 | 18,4 | 21,1 | 14,8 | 16,9 | 11,9 | 13,6 | 9,6 |
400 | 110 | 380 | 545 | 36,3 | 10,0 | 29,4 | 8,1 | 23,7 | 6,6 | 19,1 | 5,3 | 15,3 | 4,2 |
400 | 125 | 380 | 545 | 36,3 | 11,4 | 29,4 | 9,2 | 23,7 | 7,4 | 19,1 | 6,0 | 15,3 | 4,8 |
400 | 140 | 380 | 545 | 36,3 | 12,7 | 29,4 | 10,3 | 23,7 | 8,3 | 19,1 | 6,7 | 15,3 | 5,4 |
400 | 160 | 380 | 565 | 36,3 | 14,6 | 29,4 | 11,8 | 23,7 | 9,5 | 19,1 | 7,7 | 15,3 | 6,2 |
400 | 180 | 400 | 565 | 36,3 | 16,4 | 29,4 | 13,3 | 23,7 | 10,7 | 19,1 | 8,6 | 15,3 | 6,9 |
400 | 200 | 420 | 565 | 36,3 | 18,2 | 29,4 | 14,7 | 23,7 | 11,9 | 19,1 | 9,6 | 15,3 | 7,7 |
400 | 225 | 445 | 565 | 36,3 | 20,5 | 29,4 | 16,6 | 23,7 | 13,4 | 19,1 | 10,8 | 15,3 | 8,6 |
400 | 250 | 470 | 565 | 36,3 | 22,7 | 29,4 | 18,4 | 23,7 | 14,8 | 19,1 | 11,9 | 15,3 | 9,6 |
450 | 110 | 380 | 570 | 40,9 | 10,0 | 33,1 | 8,1 | 26,7 | 6,6 | 21,5 | 5,3 | 17,2 | 4,2 |
450 | 125 | 380 | 570 | 40,9 | 11,4 | 33,1 | 9,2 | 26,7 | 7,4 | 21,5 | 6,0 | 17,2 | 4,8 |
450 | 140 | 380 | 570 | 40,9 | 12,7 | 33,1 | 10,3 | 26,7 | 8,3 | 21,5 | 6,7 | 17,2 | 5,4 |
450 | 160 | 380 | 590 | 40,9 | 14,6 | 33,1 | 11,8 | 26,7 | 9,5 | 21,5 | 7,7 | 17,2 | 6,2 |
450 | 180 | 400 | 590 | 40,9 | 16,4 | 33,1 | 13,3 | 26,7 | 10,7 | 21,5 | 8,6 | 17,2 | 6,9 |
450 | 200 | 420 | 590 | 40,9 | 18,2 | 33,1 | 14,7 | 26,7 | 11,9 | 21,5 | 9,6 | 17,2 | 7,7 |
450 | 225 | 445 | 590 | 40,9 | 20,5 | 33,1 | 16,6 | 26,7 | 13,4 | 21,5 | 10,8 | 17,2 | 8,6 |
450 | 250 | 470 | 590 | 40,9 | 22,7 | 33,1 | 18,4 | 26,7 | 14,8 | 21,5 | 11,9 | 17,2 | 9,6 |
500 | 110 | 380 | 595 | 45,4 | 10,0 | 36,8 | 8,1 | 29,7 | 6,6 | 23,9 | 5,3 | 19,1 | 4,2 |
500 | 125 | 380 | 595 | 45,4 | 11,4 | 36,8 | 9,2 | 29,7 | 7,4 | 23,9 | 6,0 | 19,1 | 4,8 |
500 | 140 | 380 | 595 | 45,4 | 12,7 | 36,8 | 10,3 | 29,7 | 8,3 | 23,9 | 6,7 | 19,1 | 5,4 |
500 | 160 | 380 | 615 | 45,4 | 14,6 | 36,8 | 11,8 | 29,7 | 9,5 | 23,9 | 7,7 | 19,1 | 6,2 |
500 | 180 | 400 | 615 | 45,4 | 16,4 | 36,8 | 13,3 | 29,7 | 10,7 | 23,9 | 8,6 | 19,1 | 6,9 |
500 | 200 | 420 | 615 | 45,4 | 18,2 | 36,8 | 14,7 | 29,7 | 11,9 | 23,9 | 9,6 | 19,1 | 7,7 |
500 | 225 | 445 | 615 | 45,4 | 20,5 | 36,8 | 16,6 | 29,7 | 13,4 | 23,9 | 10,8 | 19,1 | 8,6 |
500 | 250 | 470 | 615 | 45,4 | 22,7 | 36,8 | 18,4 | 29,7 | 14,8 | 23,9 | 11,9 | 19,1 | 9,6 |
560 | 110 | 380 | 625 | 50,8 | 10,0 | 41,2 | 8,1 | 33,2 | 6,6 | 26,7 | 5,3 | 21,4 | 4,2 |
560 | 125 | 380 | 625 | 50,8 | 11,4 | 41,2 | 9,2 | 33,2 | 7,4 | 26,7 | 6,0 | 21,4 | 4,8 |
560 | 140 | 380 | 625 | 50,8 | 12,7 | 41,2 | 10,3 | 33,2 | 8,3 | 26,7 | 6,7 | 21,4 | 5,4 |
560 | 160 | 380 | 645 | 50,8 | 14,6 | 41,2 | 11,8 | 33,2 | 9,5 | 26,7 | 7,7 | 21,4 | 6,2 |
560 | 180 | 400 | 645 | 50,8 | 16,4 | 41,2 | 13,3 | 33,2 | 10,7 | 26,7 | 8,6 | 21,4 | 6,9 |
560 | 200 | 420 | 645 | 50,8 | 18,2 | 41,2 | 14,7 | 33,2 | 11,9 | 26,7 | 9,6 | 21,4 | 7,7 |
560 | 225 | 445 | 645 | 50,8 | 20,5 | 41,2 | 16,6 | 33,2 | 13,4 | 26,7 | 10,8 | 21,4 | 8,6 |
560 | 250 | 470 | 645 | 50,8 | 22,7 | 41,2 | 18,4 | 33,2 | 14,8 | 26,7 | 11,9 | 21,4 | 9,6 |
630 | 110 | 380 | 660 | 57,2 | 10,0 | 46,3 | 8,1 | 37,4 | 6,6 | 30,0 | 5,3 | 24,1 | 4,2 |
630 | 125 | 380 | 660 | 57,2 | 11,4 | 46,3 | 9,2 | 37,4 | 7,4 | 30,0 | 6,0 | 24,1 | 4,8 |
630 | 140 | 380 | 660 | 57,2 | 12,7 | 46,3 | 10,3 | 37,4 | 8,3 | 30,0 | 6,7 | 24,1 | 5,4 |
630 | 160 | 380 | 680 | 57,2 | 14,6 | 46,3 | 11,8 | 37,4 | 9,5 | 30,0 | 7,7 | 24,1 | 6,2 |
630 | 180 | 400 | 680 | 57,2 | 16,4 | 46,3 | 13,3 | 37,4 | 10,7 | 30,0 | 8,6 | 24,1 | 6,9 |
630 | 200 | 420 | 680 | 57,2 | 18,2 | 46,3 | 14,7 | 37,4 | 11,9 | 30,0 | 9,6 | 24,1 | 7,7 |
630 | 225 | 445 | 680 | 57,2 | 20,5 | 46,3 | 16,6 | 37,4 | 13,4 | 30,0 | 10,8 | 24,1 | 8,6 |
630 | 250 | 470 | 680 | 57,2 | 22,7 | 46,3 | 18,4 | 37,4 | 14,8 | 30,0 | 11,9 | 24,1 | 9,6 |
710 | 110 | 440 | 700 | 64,5 | 10,0 | 52,2 | 8,1 | 42,1 | 6,6 | 33,9 | 5,3 | 27,2 | 4,2 |
710 | 125 | 440 | 700 | 64,5 | 11,4 | 52,2 | 9,2 | 42,1 | 7,4 | 33,9 | 6,0 | 27,2 | 4,8 |
710 | 140 | 440 | 700 | 64,5 | 12,7 | 52,2 | 10,3 | 42,1 | 8,3 | 33,9 | 6,7 | 27,2 | 5,4 |
710 | 160 | 440 | 720 | 64,5 | 14,6 | 52,2 | 11,8 | 42,1 | 9,5 | 33,9 | 7,7 | 27,2 | 6,2 |
710 | 180 | 460 | 720 | 64,5 | 16,4 | 52,2 | 13,3 | 42,1 | 10,7 | 33,9 | 8,6 | 27,2 | 6,9 |
710 | 200 | 480 | 720 | 64,5 | 18,2 | 52,2 | 14,7 | 42,1 | 11,9 | 33,9 | 9,6 | 27,2 | 7,7 |
710 | 225 | 505 | 720 | 64,5 | 20,5 | 52,2 | 16,6 | 42,1 | 13,4 | 33,9 | 10,8 | 27,2 | 8,6 |
710 | 250 | 530 | 720 | 64,5 | 22,7 | 52,2 | 18,4 | 42,1 | 14,8 | 33,9 | 11,9 | 27,2 | 9,6 |
800 | 110 | 440 | 745 | 72,6 | 10,0 | 58,8 | 8,1 | 47,4 | 6,6 | 38,1 | 5,3 | 30,6 | 4,2 |
800 | 125 | 440 | 745 | 72,6 | 11,4 | 58,8 | 9,2 | 47,4 | 7,4 | 38,1 | 6,0 | 30,6 | 4,8 |
800 | 140 | 440 | 745 | 72,6 | 12,7 | 58,8 | 10,3 | 47,4 | 8,3 | 38,1 | 6,7 | 30,6 | 5,4 |
800 | 160 | 440 | 765 | 72,6 | 14,6 | 58,8 | 11,8 | 47,4 | 9,5 | 38,1 | 7,7 | 30,6 | 6,2 |
800 | 180 | 460 | 765 | 72,6 | 16,4 | 58,8 | 13,3 | 47,4 | 10,7 | 38,1 | 8,6 | 30,6 | 6,9 |
800 | 200 | 480 | 765 | 72,6 | 18,2 | 58,8 | 14,7 | 47,4 | 11,9 | 38,1 | 9,6 | 30,6 | 7,7 |
800 | 225 | 505 | 765 | 72,6 | 20,5 | 58,8 | 16,6 | 47,4 | 13,4 | 38,1 | 10,8 | 30,6 | 8,6 |
800 | 250 | 530 | 765 | 72,6 | 22,7 | 58,8 | 18,4 | 47,4 | 14,8 | 38,1 | 11,9 | 30,6 | 9,6 |
900 | 110 | 440 | 795 | - | - | 66,1 | 8,1 | 53,3 | 6,6 | 42,9 | 5,3 | 34,4 | 4,2 |
900 | 125 | 440 | 795 | - | - | 66,1 | 9,2 | 53,3 | 7,4 | 42,9 | 6,0 | 34,4 | 4,8 |
900 | 140 | 440 | 795 | - | - | 66,1 | 10,3 | 53,3 | 8,3 | 42,9 | 6,7 | 34,4 | 5,4 |
900 | 160 | 440 | 815 | - | - | 66,1 | 11,8 | 53,3 | 9,5 | 42,9 | 7,7 | 34,4 | 6,2 |
900 | 180 | 460 | 815 | - | - | 66,1 | 13,3 | 53,3 | 10,7 | 42,9 | 8,6 | 34,4 | 6,9 |
900 | 200 | 480 | 815 | - | - | 66,1 | 14,7 | 53,3 | 11,9 | 42,9 | 9,6 | 34,4 | 7,7 |
900 | 225 | 505 | 815 | - | - | 66,1 | 16,6 | 53,3 | 13,4 | 42,9 | 10,8 | 34,4 | 8,6 |
900 | 250 | 530 | 815 | - | - | 66,1 | 18,4 | 53,3 | 14,8 | 42,9 | 11,9 | 34,4 | 9,6 |
1000 | 110 | 440 | 845 | - | - | 73,5 | 8,1 | 59,3 | 6,6 | 47,7 | 5,3 | 38,2 | 4,2 |
1000 | 125 | 440 | 845 | - | - | 73,5 | 9,2 | 59,3 | 7,4 | 47,7 | 6,0 | 38,2 | 4,8 |
1000 | 140 | 440 | 845 | - | - | 73,5 | 10,3 | 59,3 | 8,3 | 47,7 | 6,7 | 38,2 | 5,4 |
1000 | 160 | 440 | 865 | - | - | 73,5 | 11,8 | 59,3 | 9,5 | 47,7 | 7,7 | 38,2 | 6,2 |
1000 | 180 | 460 | 865 | - | - | 73,5 | 13,3 | 59,3 | 10,7 | 47,7 | 8,6 | 38,2 | 6,9 |
1000 | 200 | 480 | 865 | - | - | 73,5 | 14,7 | 59,3 | 11,9 | 47,7 | 9,6 | 38,2 | 7,7 |
1000 | 225 | 505 | 865 | - | - | 73,5 | 16,6 | 59,3 | 13,4 | 47,7 | 10,8 | 38,2 | 8,6 |
1000 | 250 | 530 | 865 | - | - | 73,5 | 18,4 | 59,3 | 14,8 | 47,7 | 11,9 | 38,2 | 9,6 |
1200 | 110 | 440 | 945 | - | - | - | - | 71,1 | 6,6 | 57,2 | 5,3 | 45,9 | 4,2 |
1200 | 125 | 440 | 945 | - | - | - | - | 71,1 | 7,4 | 57,2 | 6,0 | 45,9 | 4,8 |
1200 | 140 | 440 | 945 | - | - | - | - | 71,1 | 8,3 | 57,2 | 6,7 | 45,9 | 5,4 |
1200 | 160 | 440 | 965 | - | - | - | - | 71,1 | 9,5 | 57,2 | 7,7 | 45,9 | 6,2 |
1200 | 180 | 460 | 965 | - | - | - | - | 71,1 | 10,7 | 57,2 | 8,6 | 45,9 | 6,9 |
1200 | 200 | 480 | 965 | - | - | - | - | 71,1 | 11,9 | 57,2 | 9,6 | 45,9 | 7,7 |
1200 | 225 | 505 | 965 | - | - | - | - | 71,1 | 13,4 | 57,2 | 10,8 | 45,9 | 8,6 |
1200 | 250 | 530 | 965 | - | - | - | - | 71,1 | 14,8 | 57,2 | 11,9 | 45,9 | 9,6 |
Значения приведены при номинальном давлении 105 Па (бар). Масса рассчитана при средней плотности полиэтилена 960 кг/м3.
По согласованию фасонные детали могут быть произведены со значениями SDR7,4, SDR9, SDR33.
Возможно изготовление монолитного тройника с диаметром d2 до 355 мм.
