Тройник сварной неравнопроходной полиэтиленовый ИКАПЛАСТ ПЭ 100

Тройник сварной неравнопроходной полиэтиленовый ИКАПЛАСТ ПЭ 100
Тройник сварной неравнопроходной полиэтиленовый ИКАПЛАСТ ПЭ 100
Фитинг из полиэтилена ПЭ 100 с проходами отличающегося диаметра. Применяется для напорных сетей водоснабжения и водоотведения.

Применение

  • напорные сети водоотведения
  • напорные сети водоснабжения
Под заказ
Подробнее о доставке и оплате
Купить в 1 клик
Оптовая покупка
Скачать прайс по товару
Толщина:
Товар
Товар Диаметр D1, мм Диаметр D2, мм Длина, мм Кол-во в упаковке, шт Розничная цена Количество
{{pt_js.cdpl_caption}} {{pt_js.pv_diameter_d1}} {{pt_js.pv_diameter_d2}} {{pt_js.cdpl_dlina_val_or_minus}} {{pt_js.cdpl_kolvo_val_or_minus}}
{{pt_js.cdpl_cost_str}}
{{pt_js.cdpl_cost_spravka_str}}
Описание Документы Аксессуары

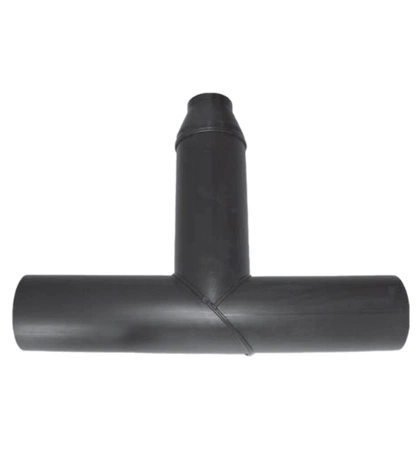

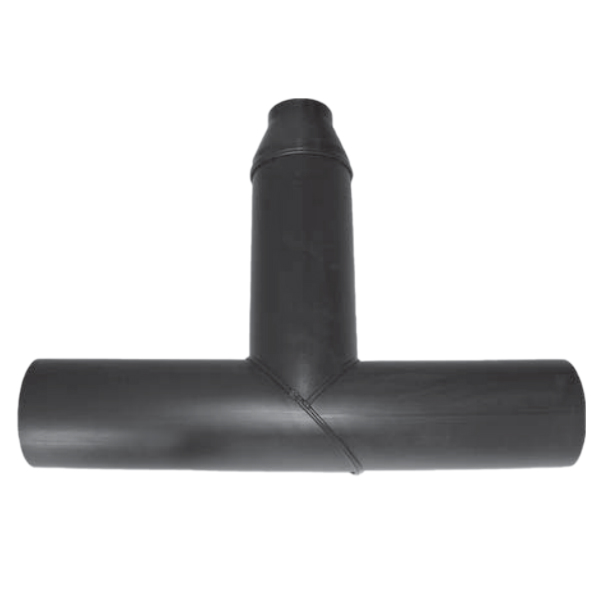

Тройник сварной неравнопроходной ИКАПЛАСТ ПЭ 100

Сегментный равнопроходной фитинг с приваренным переходом. Изготовлен путём стыковой сварки полиэтиленовых труб.
Один из проходов тройника отличается по диаметру от двух других.
Материал — полиэтилен ПЭ 100.
Применяется для соединения частей трубопровода разного диаметра и изменения его направления.
Если у вас есть вопросы по выбору товара, напишите нам в WhatsApp. Наш специалист отдела изоляционных решений поможет купить тройник сварной неравнопроходной полиэтиленовый ИКАПЛАСТ ПЭ 100.

Расшифровка номенклатуры

ПЭ 100 — полиэтилен ПЭ 100.

При соблюдении условий монтажа срок службы фитинга составляет не менее 50 лет.

Преимущества

  • срок службы не менее 50 лет
  • широкий ассортимент размеров

Тройник сварной неравнопроходной полиэтиленовый ИКАПЛАСТ ПЭ 100

d1 — диаметр двух горизонтально расположенных проходов.
d2 — диаметр прохода, расположенного под углом 90°.

Таблица 1. Характеристики фитинга

Диаметр d1, мм Диаметр d2, мм Длина L, мм В, мм SDR11
PN16		 SDR11
PN16		 SDR13,6
PN12,5		 SDR13,6
PN12,5		 SDR17
PN10		 SDR17
PN10		 SDR21
PN8		 SDR21
PN8		 SDR26
PN6,3		 SDR26
PN6,3
e, мм e1, мм e, мм e1, мм e, мм e1, мм e, мм e1, мм e, мм e1, мм
90 50 520 344,6 8,2 4,6 6,7 - 5,4 - - - - -
90 63 520 333,4 8,2 5,8 6,7 4,7 5,4 3,8 - - - -
90 75 520 323,0 8,2 6,8 6,7 5,6 5,4 4,5 - - - -
110 50 540 372,0 10,0 4,6 8,1 - 6,6 - - - - -
110 63 540 360,7 10,0 5,8 8,1 4,7 6,6 3,8 - - - -
110 75 540 350,3 10,0 6,8 8,1 5,6 6,6 4,5 - - - -
110 90 540 337,3 10,0 8,2 8,1 6,7 6,6 5,4 5,3 4,3 4,2 3,5
125 63 570 388,7 11,4 5,8 9,2 4,7 7,4 3,8 - - - -
125 75 570 378,3 11,4 6,8 9,2 5,6 7,4 4,5 - - - -
125 90 570 365,3 11,4 8,2 9,2 6,7 7,4 5,4 6,0 4,3 4,8 -
125 110 570 348,0 11,4 10,0 9,2 8,1 7,4 6,6 6,0 5,3 4,8 4,2
140 75 590 401,3 12,7 6,8 10,3 5,6 8,3 4,5 - - - -
140 90 590 388,3 12,7 8,2 10,3 6,7 8,3 5,4 6,7 4,3 5,4 -
140 110 590 371,0 12,7 10,0 10,3 8,1 8,3 6,6 6,7 5,3 5,4 4,2
140 125 590 358,0 12,7 11,4 10,3 9,2 8,3 7,4 6,7 6,0 5,4 4,8
160 90 610 415,6 14,6 8,2 11,8 6,7 9,5 5,4 7,7 4,3 6,2 -
160 110 610 398,3 14,6 10,0 11,8 8,1 9,5 6,6 7,7 5,3 6,2 4,2
160 125 610 385,3 14,6 11,4 11,8 9,2 9,5 7,4 7,7 6,0 6,2 4,8
160 140 610 372,3 14,6 12,7 11,8 10,3 9,5 8,3 7,7 6,7 6,2 5,4
180 90 630 442,9 16,4 8,2 13,3 6,7 10,7 5,4 8,6 4,3 6,9 3,5
180 110 630 425,6 16,4 10,0 13,3 8,1 10,7 6,6 8,6 5,3 6,9 4,2
180 125 630 412,6 16,4 11,4 13,3 9,2 10,7 7,4 8,6 6,0 6,9 4,8
180 140 630 399,6 16,4 12,7 13,3 10,3 10,7 8,3 8,6 6,7 6,9 5,4
180 160 630 382,3 16,4 14,6 13,3 11,8 10,7 9,5 8,6 7,7 6,9 6,2
200 110 650 452,9 18,2 10,0 14,7 8,1 11,9 6,6 9,6 5,3 7,7 4,2
200 125 650 440,0 18,2 11,4 14,7 9,2 11,9 7,4 9,6 6,0 7,7 4,8
200 140 650 427,0 18,2 12,7 14,7 10,3 11,9 8,3 9,6 6,7 7,7 5,4
200 160 650 409,6 18,2 14,6 14,7 11,8 11,9 9,5 9,6 7,7 7,7 6,2
200 180 650 392,3 18,2 16,4 14,7 13,3 11,9 10,7 9,6 8,6 7,7 6,9
225 110 660 479,6 20,5 10,0 16,6 8,1 13,4 6,6 10,8 5,3 8,6 4,2
225 125 660 466,6 20,5 11,4 16,6 9,2 13,4 7,4 10,8 6,0 8,6 4,8
225 140 660 453,6 20,5 12,7 16,6 10,3 13,4 8,3 10,8 6,7 8,6 5,4
225 160 660 436,3 20,5 14,6 16,6 11,8 13,4 9,5 10,8 7,7 8,6 6,2
225 180 660 419,0 20,5 16,4 16,6 13,3 13,4 10,7 10,8 8,6 8,6 6,9
225 200 660 401,7 20,5 18,2 16,6 14,7 13,4 11,9 10,8 9,6 8,6 7,7
250 160 690 472,9 22,7 14,6 18,4 11,8 14,8 9,5 11,9 7,7 9,6 6,2
250 180 690 455,6 22,7 16,4 18,4 13,3 14,8 10,7 11,9 8,6 9,6 6,9
250 200 690 438,3 22,7 18,2 18,4 14,7 14,8 11,9 11,9 9,6 9,6 7,7
250 225 690 416,7 22,7 20,5 18,4 16,6 14,8 13,4 11,9 10,8 9,6 8,6
280 180 710 491,6 25,4 16,4 20,6 13,3 16,6 10,7 13,4 8,6 10,7 6,9
280 200 710 474,3 25,4 18,2 20,6 14,7 16,6 11,9 13,4 9,6 10,7 7,7
280 225 710 452,6 25,4 20,5 20,6 16,6 16,6 13,4 13,4 10,8 10,7 8,6
280 250 710 431,0 25,4 22,7 20,6 18,4 16,6 14,8 13,4 11,9 10,7 9,6
315 180 1200 786,9 28,6 16,4 23,2 13,3 18,7 10,7 15,0 8,6 12,1 6,9
315 200 1200 769,6 28,6 18,2 23,2 14,7 18,7 11,9 15,0 9,6 12,1 7,7
315 225 1200 747,9 28,6 20,5 23,2 16,6 18,7 13,4 15,0 10,8 12,1 8,6
315 250 1200 726,3 28,6 22,7 23,2 18,4 18,7 14,8 15,0 11,9 12,1 9,6
315 280 1200 700,3 28,6 25,4 23,2 20,6 18,7 16,6 15,0 13,4 12,1 10,7
355 225 1600 982,6 32,2 20,5 26,1 16,6 21,1 13,4 16,9 10,8 13,6 8,6
355 250 1600 960,9 32,2 22,7 26,1 18,4 21,1 14,8 16,9 11,9 13,6 9,6
355 280 1600 935,0 32,2 25,4 26,1 20,6 21,1 16,6 16,9 13,4 13,6 10,7
355 315 1600 904,6 32,2 28,6 26,1 23,2 21,1 18,7 16,9 15,0 13,6 12,1
400 250 1600 999,9 36,3 22,7 29,4 18,4 23,7 14,8 19,1 11,9 15,3 9,6
400 280 1600 973,9 36,3 25,4 29,4 20,6 23,7 16,6 19,1 13,4 15,3 10,7
400 315 1600 943,6 36,3 28,6 29,4 23,2 23,7 18,7 19,1 15,0 15,3 12,1
400 355 1600 909,0 36,3 32,2 29,4 26,1 23,7 21,1 19,1 16,9 15,3 13,6
450 280 1600 1017,2 40,9 25,4 33,1 20,6 26,7 16,6 21,5 13,4 17,2 10,7
450 315 1600 986,9 40,9 28,6 33,1 23,2 26,7 18,7 21,5 15,0 17,2 12,1
450 355 1600 952,3 40,9 32,2 33,1 26,1 26,7 21,1 21,5 16,9 17,2 13,6
450 400 1600 913,3 40,9 36,3 33,1 29,4 26,7 23,7 21,5 19,1 17,2 15,3
500 315 1600 1030,2 45,4 28,6 36,8 23,2 29,7 18,7 23,9 15,0 19,1 12,1
500 355 1600 995,6 45,4 32,2 36,8 26,1 29,7 21,1 23,9 16,9 19,1 13,6
500 400 1600 956,6 45,4 36,3 36,8 29,4 29,7 23,7 23,9 19,1 19,1 15,3
500 450 1600 913,3 45,4 40,9 36,8 33,1 29,7 26,7 23,9 21,5 19,1 17,2
560 355 1760 1127,5 50,8 32,2 41,2 26,1 33,2 21,1 26,7 16,9 21,4 13,6
560 400 1760 1088,6 50,8 36,3 41,2 29,4 33,2 23,7 26,7 19,1 21,4 15,3
560 450 1760 1045,3 50,8 40,9 41,2 33,1 33,2 26,7 26,7 21,5 21,4 17,2
560 500 1760 1002,0 50,8 45,4 41,2 36,8 33,2 29,7 26,7 23,9 21,4 19,1
630 400 2030 1284,2 57,2 36,3 46,3 29,4 37,4 23,7 30,0 19,1 24,1 15,3
630 450 2030 1240,9 57,2 40,9 46,3 33,1 37,4 26,7 30,0 21,5 24,1 17,2
630 500 2030 1197,6 57,2 45,4 46,3 36,8 37,4 29,7 30,0 23,9 24,1 19,1
630 560 2030 1145,6 57,2 50,8 46,3 41,2 37,4 33,2 30,0 26,7 24,1 21,4
710 450 2710 1840,2 64,5 40,9 52,2 33,1 42,1 26,7 33,9 21,5 27,2 17,2
710 500 2710 1796,9 64,5 45,4 52,2 36,8 42,1 29,7 33,9 23,9 27,2 19,1
710 560 2710 1744,9 64,5 50,8 52,2 41,2 42,1 33,2 33,9 26,7 27,2 21,4
710 630 2710 1684,3 64,5 57,2 52,2 46,3 42,1 37,4 33,9 30,0 27,2 24,1
800 500 2800 1919,8 72,6 45,4 58,8 36,8 47,4 29,7 38,1 23,9 30,6 19,1
800 560 2800 1867,8 72,6 50,8 58,8 41,2 47,4 33,2 38,1 26,7 30,6 21,4
800 630 2800 1807,2 72,6 57,2 58,8 46,3 47,4 37,4 38,1 30,0 30,6 24,1
800 710 2800 1737,9 72,6 64,5 58,8 52,2 47,4 42,1 38,1 33,9 30,6 27,2
900 560 2900 2004,4 - - 66,1 41,2 53,3 33,2 42,9 26,7 34,4 21,4
900 630 2900 1943,8 - - 66,1 46,3 53,3 37,4 42,9 30,0 34,4 24,1
900 710 2900 1874,5 - - 66,1 52,2 53,3 42,1 42,9 33,9 34,4 27,2
900 800 2900 1796,6 - - 66,1 58,8 53,3 47,4 42,9 38,1 34,4 30,6
1000 630 3000 2080,4 - - 73,5 46,3 59,3 37,4 47,7 30,0 38,2 24,1
1000 710 3000 2011,1 - - 73,5 52,2 59,3 42,1 47,7 33,9 38,2 27,2
1000 800 3000 1933,2 - - 73,5 58,8 59,3 47,4 47,7 38,1 38,2 30,6
1000 900 3000 1846,6 - - 73,5 66,1 59,3 53,3 47,7 42,9 38,2 34,4
1200 710 3600 2484,4 - - - - 71,1 42,1 57,2 33,9 45,9 27,2
1200 800 3600 2406,4 - - - - 71,1 47,4 57,2 38,1 45,9 30,6
1200 900 3600 2319,8 - - - - 71,1 53,3 57,2 42,9 45,9 34,4
1200 1000 3600 2233,2 - - - - 71,1 59,3 57,2 47,7 45,9 38,2



Значения приведены при номинальном давлении 105 Па (бар). Масса рассчитана при средней плотности полиэтилена 960 кг/м3.

По согласованию фасонные детали могут быть произведены со значениями SDR7,4, SDR9, SDR33.
