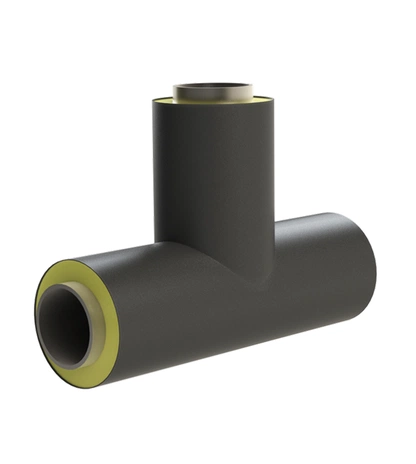

Тройник в ППУ изоляции стальной прямой в ПЭ оболочке

Тройник в ППУ изоляции стальной прямой в ПЭ оболочке
Тройник в ППУ изоляции стальной прямой в ПЭ оболочке

Применение

Магистральные и внутриквартальные сети трубопроводов отопления и водоснабжения.

7 153
Под заказ
Подробнее о доставке и оплате
Купить в 1 клик
Оптовая покупка
Скачать прайс по товару
Толщина:
Материал
Материал Толщина, мм Диаметр, мм Диаметр D1, мм Кол-во в упаковке, шт Розничная цена Наличие Количество
{{pt_js.cdpl_caption}} {{pt_js.cdpl_tolshina_val_or_minus}} {{pt_js.cdpl_shirina_or_diametr_val_or_minus}} {{pt_js.pv_diameter_d1}} {{pt_js.cdpl_kolvo_val_or_minus}}
{{pt_js.cdpl_cost_str}}
{{pt_js.cdpl_cost_spravka_str}}
{{pt_js.availability_display}}
Описание Характеристики

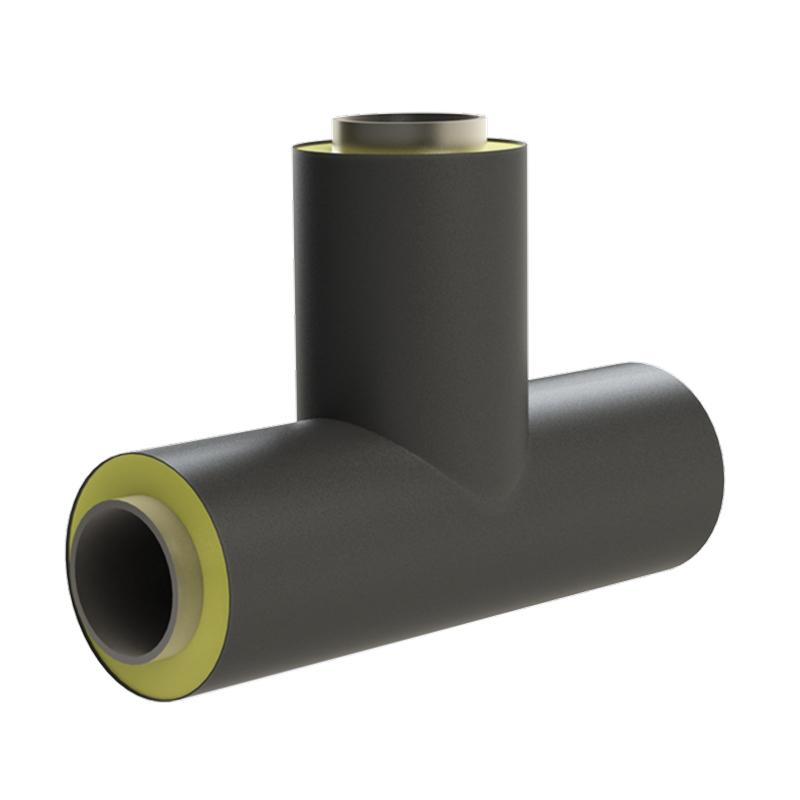

Тройник стальной прямой в ППУ ПЭ

Элемент трубопровода со слоем теплоизоляции из пенополиуретана и с защитной оболочкой из полиэтилена высокой плотности.
Состоит из стальной трубы, к которой перпендикулярно приварен патрубок.
Предназначен для создания отвлетвлений у трубопровода, которые позволяют изменить направление потока, а также разделить или соединить его в общую ветвь сети.
Применяется при строительстве подземных систем коммуникаций.
Если вам сложно определиться с размером, напишите нам в WhatsApp. Наш специалист отдела изоляционных решений поможет подобрать и купить тройник стальной прямой в ППУ изоляции с ПЭ защитной оболочкой.

Расшифровка номенклатуры

ППУ — теплоизоляционный слой из пенополиуретана.
ПЭ — внешняя защитная оболочка из полиэтилена высокой плотности.

Преимущества

  • изолирован в заводских условиях
  • обладает минимальными теплопотерями, благодаря теплоизоляции из ППУ
  • полиэтиленовый защитный слой не боится воздействия влаги и агрессивных кислотно-щелочных почв

Выпускается двух видов: равнопроходной и неравнопроходной.

Виды стальных тройников:

  1. Равнопроходной — все сечения конструкции одинакового диаметра. Сохраняет давление рабочей среды.
  2. Неравнопроходные — диаметр отверстий торцевых частей тройника больше. Изменяет давление рабочей среды в месте слияния потоков. Это связано с разными диаметрами отверствий.

Таблица 1. Размеры и характеристики стальных прямых тройников ППУ ПЭ

d2 D2 d1 33,5 42,3 48 57 75 89 108 114 133 159 219 273 325 377 426 530 630 720 820 920 1020
D1 125 125 125 125 140 160 180 200 225 250 315 400 450 500 560 710 800 900 1000 1100 1200
L 1200 1200 1200 1200 1300 1300 1300 1300 1300 1400 1400 1800 1800 1800 1900 2000 2000 2000 2000 2100 2100
L1 700 700 700 700 700 700 700 700 700 700 700 900 900 900 1000 1000 1000 1100 1200 1200 1300
33,5 125 Расчётная масса изделия, кг 6,3 6,8 7,6 8,7 11,4 15,6 18,4 10,7 23,1 31,8 54,5 102,0 120,9 66,5 170,9 235,2 311,1 360,8 455,1 590,6 710,0
42,3 125   7,1 7,9 8,9 11,7 15,9 18,7 11,7 23,4 32,1 54,7 102,4 121,2 66,8 171,2 235,5 311,4 361,1 455,4 590,9 710,4
48 125     8,5 9,5 12,2 16,4 19,2 13,2 23,8 32,5 55,2 102,9 121,7 67,2 171,8

236,0

 311,9 361,6 456,0 591,4 710,9
57 125       10,1 12,4 17,0 19,7 14,9 24,4 33,1 55,7 103,5 122,3 67,8 172,5 236,7 312,4 362,2 456,6 592,1 711,6
76 140         14,0 18,1 20,9 17,7 25,4 34,1 56,6 104,8 123,6 68,9 173,8 237,9 313,5 363,4 457,9 593,3 712,8
89 160           20,5 23,0 21,8 27,5 36,1 58,5 107,3 125,9 71,1 176,3 240,2 315,7 365,8 460,4 595,6 715,4
108 180             24,8 24,8 28,9 37,5 59,8 108,9 127,5 72,5 177,9 241,7 317,4 367,3 462,0 557,1 717,0
114 200               23,7 31,3 39,7 63,0 112,5 131,0 84,5 181,9 245,5 321,1 370,8 468,8 606,8 727,4
133 225                 33,5 41,8 65,2 115,8 134,3 78,1 186,1 251,4 328,5 380,4 477,7 613,0 737,6
159 250                   46,2 69,3 121,2 140,5 94,3 193,2 258,5 335,8 388,9 487,8 623,7 750,0
219 315                     82,4 136,1 154,2 124,2 207,7 272,4 349,6 403,9 504,3 640,0 767,9
273 400                       154,7 169,6 162,2 223,2 281,1 364,0 419,5 521,6 657,4 787,3
325 450                         183,9 183,9 234,0 297,1 373,9 433,0 522,5 678,9 794,6
377 500                           223,7 247,3 312,2 391,7 454,1 566,3 699,2 813,2
426 560                             254,6 321,3 403,5 469,0 600,1 715,4 827,8
530 710                               379,5 423,0 508,8 620,2 732,6 855,8
630 800                                 499,0 545,0 649,8 766,2 949,9
720 900                                   649,7 728,7 845,4 1000,5
820 1000                                     849,6 882,4 1035,8
920 1100                                       1028,5 1235,8
1020 1200                                         1417,9



* — указанные в таблице данные приведены для справок. Расчётная плотность пенополиуретана 60 кг/м3.
В таблице представлен расчёт с применением тройников ГОСТ 17376-2001.

В зависимости от толщины теплоизоляции из пенополиуретана могут быть изготовлены два типа фасонных изделий:

  1. Тип 1 — стандартный — подходит для умеренных зон. Фитинги всех диамтеров рекомендовано применять в климатических зонах: Европейский район — Центр, Юг; Западная Сибирь — Юг; Восточная сибирь — Юг; Приморье; Северный Кавказ; Крым.
  2. Тип 2 — усиленный — применяются в регионах с суровым климатом. Фитинги всех диаметров рекомендовано применять в климатических зонах: Европейский район — Север; Урал; Западная Сибирь — Центр, Север; Восточная Сибирь — Центр, Север; Дальний Восток. Увеличенный слой ППУ лучше защищает при сильных морозах.

Окончательный выбор изоляции тип 1 или тип 2 остаётся за проектной организацией с учётом климатических особенностей района проектирования и технико-экономического обоснования.

Показатель Значение
Плотность, кг/м3 80
Предельно допустимая нагрузка, кг/м3 200
Коэффициент теплопроводности, Вт/м 0,03
Гигроскопичность в кипящей воде, кг/м2 за сутки 0,2
Прочностные возможности при изгибе, кг/см2 1,5
Рабочее давление, МПа 1,6
Рабочая температура теплоносителя,°C до +130
Максимально допустимая пороговая температура теплоносителя,°C +150
Максимально возможная потеря тепловой энергии, % 4
