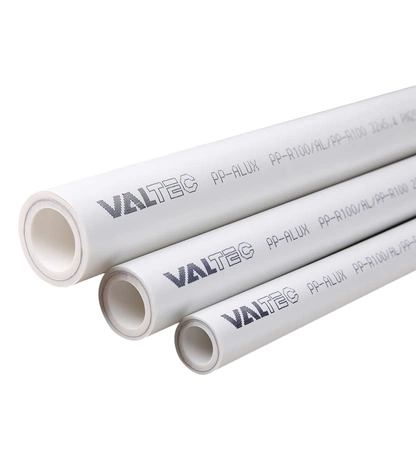

Труба армированная алюминием VALTEC PPR-ALUX PN25 полипропиленовая

Труба армированная алюминием VALTEC PPR-ALUX PN25 полипропиленовая
Труба армированная алюминием VALTEC PPR-ALUX PN25 полипропиленовая

Применение

  • ГВС
  • ХВС
  • отопление
  • технологические трубопроводы
  • системы питьевого и хозяйственно-питьевого назначения
В наличии
Заказ в 1 клик
Скачать прайс по товару
Толщина:
Материал
Материал Толщина, мм Диаметр, мм Длина, м Кол-во в упаковке, шт Розничная цена Наличие Количество
{{pt_js.cdpl_caption}} {{pt_js.cdpl_tolshina_val_or_minus}} {{pt_js.cdpl_shirina_or_diametr_val_or_minus}} {{pt_js.cdpl_dlina_val_or_minus}} {{pt_js.cdpl_kolvo_val_or_minus}}
{{pt_js.cdpl_cost_str}}
{{pt_js.cdpl_cost_spravka_str}}
{{pt_js.availability_display}}
Описание Характеристики Документы Аналоги

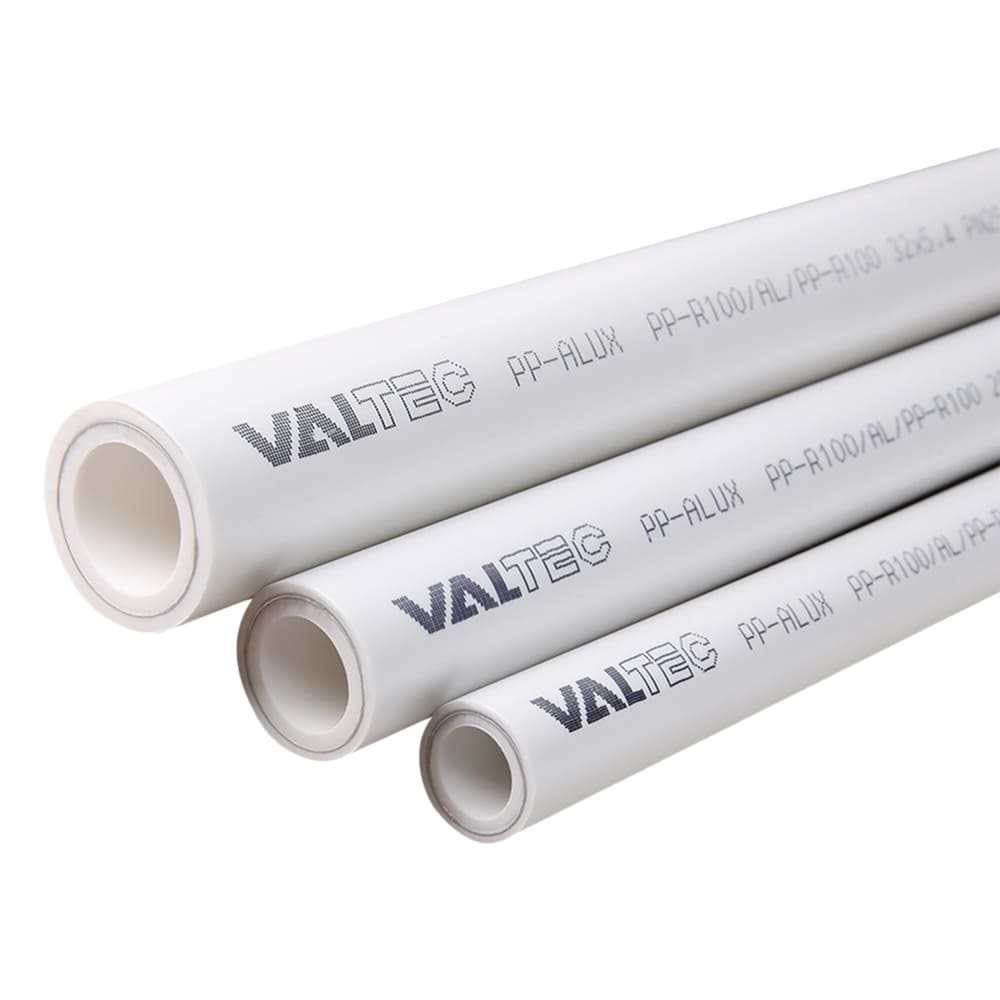

Труба VALTEC PPR-ALUX PN25 армированная алюминием

Многослойная труба из полипропилена PP-R, армированная алюминием.
Соответствует 1, 2, 4, 5, ХВ классу эксплуатации.
Применяется в системах питьевого и хозяйственно - питьевого назначения, горячего водоснабжения, отопления, а также в качестве технологических трубопроводов, которые транспортируюют жидкости, не агрессивные к материалам трубы и фитингов.
Если у вас есть вопросы по подбору и расчёту количества труб, обращайтесь в Telegram за консультацией. Наш эксперт поможет подобрать и купить трубу армированную алюминием VALTEC PPR-ALUX PN25 полипропиленовую.
Рабочая температура до +95°С.

Расшифровка номенклатуры

PP-R — полипропилен.
PN25 — номинальное давление при транспортировке холодной воды 25 бар.
SDR — стандартное размерное соотношение. Определяется как отношение номинального наружного диаметра к толщине стенки.

При снижении SDR увеличивается толщина стенки и номинальное рабочее давление.
Если сравнить две трубы с одинаковым диаметром и разными SDR, то труба с меньшим SDR выдержит более высокие нагрузки. При этом её пропускная способность будет ниже за счёт меньшего внутреннего сечения.

Преимущества

  • гарантия — 7 лет
  • не подвержены коррозии
  • устойчивы к воздействию агрессивных сред
  • срок службы — 50 лет при соблюдении условий эксплуатации
  • термостойкость — отлично работают при высокой температуре до +85°С без изменения своих свойств
  • слой алюминия — за счёт него труба обладает низким коэффициентом линейного расширения и защищена от проникновения кислорода в теплоноситель

Условия применения труб для гарантированного срока службы 50 лет приведены в таблице ниже.

Таблица 1. Расчётное рабочее давление труб в зависимости от класса эксплуатации

Класс эксплуатации Описание класса эксплуатации Расчётное рабочее давление, бар
1 Горячее водоснабжение с температурой 60ºС 14
2 Горячее водоснабжение с температурой 70ºС 11
4 Высокотемпературное напольное отопление с температурой 70ºС 13
5 Высокотемпературное радиаторное отопление 95ºС 10
ХВ Холодное водоснабжение 25



Конструкция

Наружный и внутренний слой выполнено из полипропилена PP-R.
Между ними расположен скрытый барьерный слой алюминиевой фольги, которая сварена вдоль всей длины лазерной сваркой.
Средний слой соединён с внутренним и наружным слоем клеящим составом.

Монтаж должен выполняться методом термической полифузионной муфтовой сварки.
Сварка соединений не требует зачистки фольги. Достаточно торцевания.

Показатель Значение для 20х3,4 Значение для 25х4,2 Значение для 32х5,4 Значение для 40х6,7 Значение для 50х8,3 Значение для 63х10,5 Значение для 75х12,5 Значение для 90х15
Внутренний диаметр, мм 13,2 16,6 21,2 26,6 33,4 42,0 50,0 60,0
Номинальный наружный диаметр, мм 20 25 32 40 50 63 75 90
Номинальная толщина стенки, мм 3,4 4,2 5,4 6,7 8,3 10,5 12,5 15
Нормализованная серия труб, S 2,5 2,5 2,5 2,5 2,5 2,5 2,5 2,5
Номинальное давление, PN, МПа 2,5 2,5 2,5 2,5 2,5 2,5 2,5 2,5
Стандартное размерное соотношение, SDR 6,0 6,0 6,0 6,0 6,0 6,0 6,0 6,0
Толщина слоя алюминия, мм 0,15 0,15 0,15 0,2 0,2 0,25 0,25 0,3
Вес трубы, кг/м.п 0,194 0,291 0,446 0,880 1,068 1,750 2,284 3,069
Индекс текучести расплава PP-R, г/10 мин 0,25 0,25 0,25 0,25 0,25 0,25 0,25 0,25
Время нагрева при сварке, сек 5 7 8 12 18 24 30 40
Время сварки, сек 4 4 6 6 6 8 8 8
Время остывания после сварки, сек 120 120 220 240 250 360 360 360
Минимальная глубина гнезда под трубу при сварке, мм 14 15 17 18 20 24 26 29
Внутренний объем 1 м.п., л 0,137 0,217 0,353 0,556 0,876 1,385 1,963 2,826
Плотность PP-R, г/см3 0,91 0,91 0,91 0,91 0,91 0,91 0,91 0,91
Эквивалентная плотность трубы, г/см3 0,99 0,97 0,96 0,96 0,95 0,95 0,95 0,95
Модуль упругости слоя PP-R, МПа 900 900 900 900 900 900 900 900
Коэффициент эквивалентной шероховатости, мм 0,01 0,01 0,01 0,01 0,01 0,01 0,01 0,01
Относительное удлинение при разрыве, % 350 350 350 350 350 350 350 350
Предел текучести при растяжении, МПа 30 30 30 30 30 30 30 30
Предел прочности при разрыве, МПа 35 35 35 35 35 35 35 35
Коэффициент теплопроводности, Вт м/ ºС 0,24 0,24 0,24 0,24 0,24 0,24 0,24 0,24
Коэффициент линейного расширения, 1/ºС 3,1х10-5 3,1х10-5 3,1х10-5 3,1х10-5 3,1х10-5 3,1х10-5 3,1х10-5 3,1х10-5
Удельная теплоемкость, кДж/кг ºС 1,75 1,75 1,75 1,75 1,75 1,75 1,75 1,75
Стойкость к расслоению клеевого соединения, Н/см >50 >50 >50 >50 >50 >50 >50 >50
Кислородопроницаемость, г/м3 сутки 0 0 0 0 0 0 0 0
Группа горючести Г4 Г4 Г4 Г4 Г4 Г4 Г4 Г4
Группа воспламеняемости В3 В3 В3 В3 В3 В3 В3 В3
Дымообразующая способность Д3 Д3 Д3 Д3 Д3 Д3 Д3 Д3
Токсичность продуктов сгорания Т3 Т3 Т3 Т3 Т3 Т3 Т3 Т3
Массовая доля летучих веществ, % <0,035 <0,035 <0,035 <0,035 <0,035 <0,035 <0,035 <0,035
