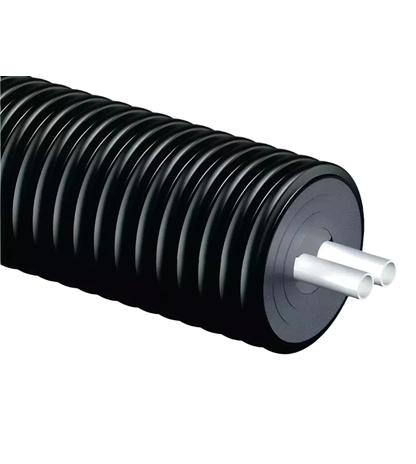

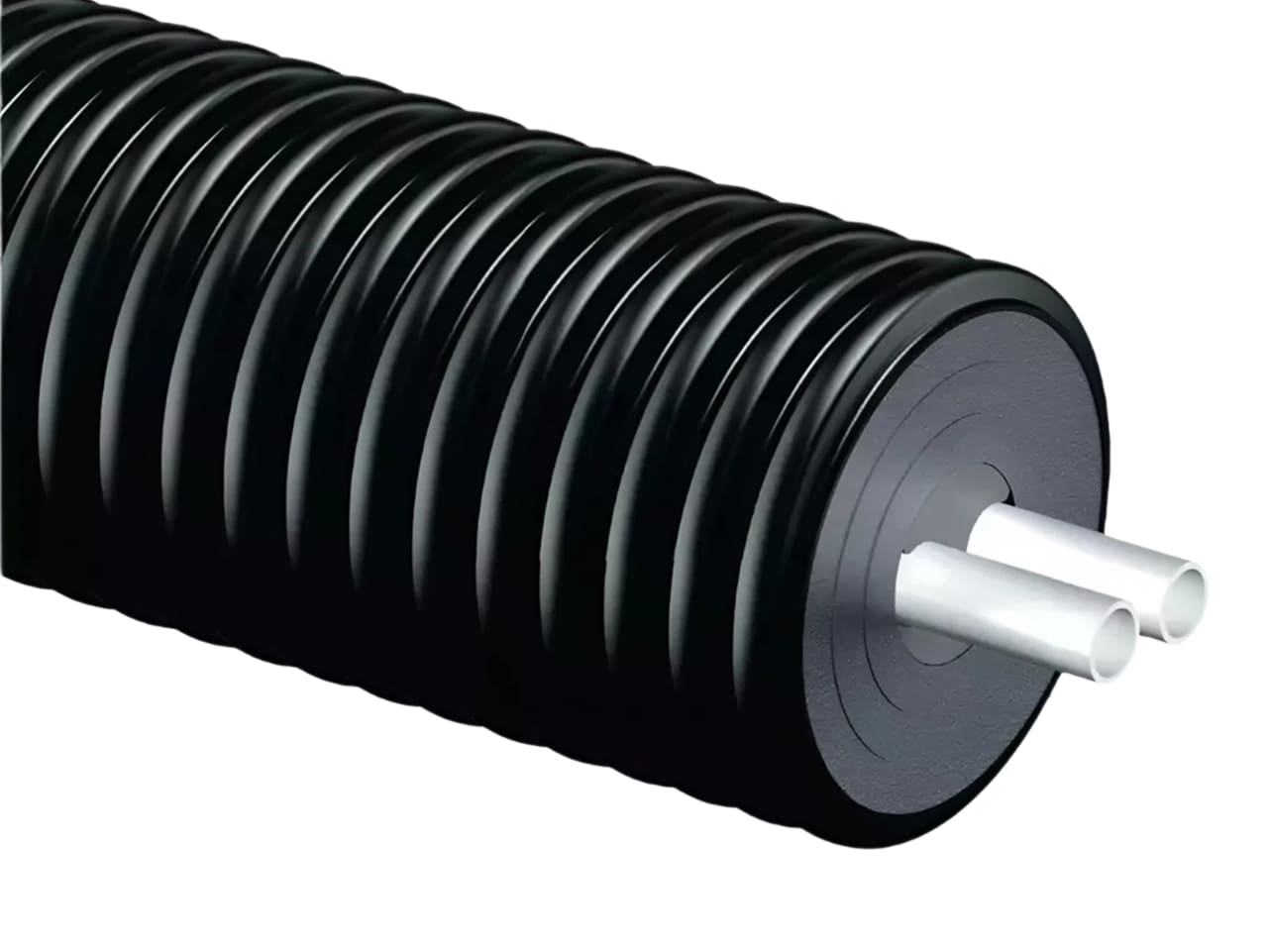

Труба USYSTEMS Thermo Twin теплоизолированная PE-Xa с EVOH слоем в кожухе

Труба USYSTEMS Thermo Twin

Многослойная гибкая двойная труба из сшитого полиэтилена PE-Xa с антидиффузионным слоем EVOH, который препятствует проникновению кислорода в теплоноситель.
Преварительно в заводских условиях на трубу нанесена многослойная теплоизоляция из вспененного сшитого полиэтилена.
Наружный слой — защитный гофрированный кожух, изготовлен из полиэтилена высокой плотности HDPE.
Если у вас есть вопросы по подбору и расчёту количества труб, обращайтесь в Telegram за консультацией. Наш эксперт изоляционных решений поможет подобрать и купить трубу USYSTEMS Thermo Twin теплоизолированную PE-Xa с EVOH слоем в кожухе.
Применяется для подземной бесканальной прокладки в системах теплоснабжения, холодоснабжения, горячего водоснабжения.
Рабочая температура до +95°С, рабочее давление 6 или 10 бар в зависимости от типоразмера.

Расшифровка номенклатуры

Thermo — линейка теплоизолированных труб из сшитого полиэтилена для бесканальной прокладки наружных сетей теплоснабжения, отопления в грунте.
Twin — двойное исполнение.
PE-Xa — сшитый полиэтилен.
EVOH — кислородонепроницаемый слой.

Преимущества

• термостойкость — отлично работают при высокой температуре до +95°С без изменения своих свойств
• устойчивость к зарастанию — сохраняют постоянный внутренний диаметр и стабильную пропускную способность
• долговечность — срок службы 50 лет при температурных режимах, указанных в ГОСТ 32415-2013, таблица 5, классы 1, 2, 4 и 5
• лёгкость монтажа — поставляются в бухтах, длина трассы до 200 м без соединений, высокая скорость монтажа, минимум техники и инструмента
• устойчивость к повышенному давлению — выдерживают давление 0,6 МПа или 10 МПа, по-другому 6 или 10 бар в зависимости от типоразмера
• гибкость — легко гнутся, можно создавать повороты в системе и монтировать в труднодоступных местах, прокладывать длинные участки без стыков и сократить при этом количество фитингов

Сертифицированы по европейскому стандарту EN 15632 и российскому ГОСТ Р 56730-2015.
Ежегодно институтом DIN Certco проверяются данные о теплопотерях в соответствии с VDI 2055.

Конструкция

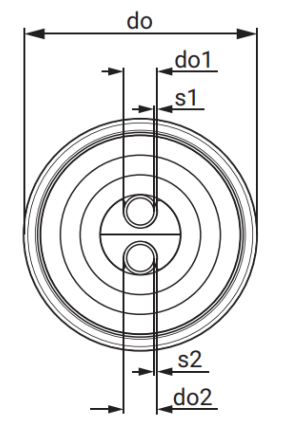

Таблица 1. Типоразмеры труб USYSTEMS Thermo Twin

Несущие трубы

Производится из сшитого полиэтилена РЕ-Ха, серия S3,2.
Представлены в двойном исполнении, то есть в системе две трубы.
Они встроены в двухцветную сердцевину теплоизоляции, которая выполнена в форме «собачьей кости». Это сделано для исключения путаницы и предотвращения теплообмена между трубами.

Антидиффузионный слой EVOH

Выполнен из сополимер этилена и винилового спирта.
Соответствует требованиям EN 15632 по кислородопроницаемости.
Препятствует проникновению кислорода в воду, защищает элементы систем отопления от коррозии, продлевает их срок службы.

Теплоизоляционный слой

Изготовлен из сшитого полиэтилена PE-Xa с закрытыми порами, устойчив к водопоглощению, водопоглощение <1%.
Изоляция нанесена в заводских условиях в несколько слоёв, она устойчива к старению и эластична.
Цвет может отличаться от приведённого на изображении с сохранением всех других технических характеристик.

Защитный гофрированный кожух

Выполнен из полиэтилена высокой плотности HDPE.
Соответствует требованиям стандарта ATV-DVWK-A 127 для установки на участках с интенсивным транспортным движением SLW 60 — грузовые автомобили до 60 тонн.
Диаметр наружного кожуха уменьшен за счёт уменьшенной толщины теплоизоляции.

Применение

Предназначены для подземной бесканальной прокладки в системах теплоснабжения, холодоснабжения, горячего водоснабжения.

Предусматривают самокомпенсацию температурных удлинений.

Отличное решение для наружных тепловых сетей, которое позволяет сэкономить на фитингах за счёт большой гибкости труб, а также на эксплутационных расходах благодаря нанесённому в заводских условиях слою теплоизоляции.
