Применение
Бесканальная прокладка наружных сетей тепло- холодоснабжения в грунте.
Труба USYSTEMS Varia Single теплоизолированная PE-Xa с EVOH слоем в кожухе
Толщина:
Материал
| Материал | Длина, м | Кол-во в упаковке, шт | Розничная цена | Наличие | Количество | |
|---|---|---|---|---|---|---|
| {{pt_js.cdpl_caption}} | {{pt_js.cdpl_dlina_val_or_minus}} | {{pt_js.cdpl_kolvo_val_or_minus}} |
{{pt_js.cdpl_cost_str}}
{{pt_js.cdpl_cost_spravka_str}}
|
{{pt_js.availability_display}} |
|
|
|
|
||||||

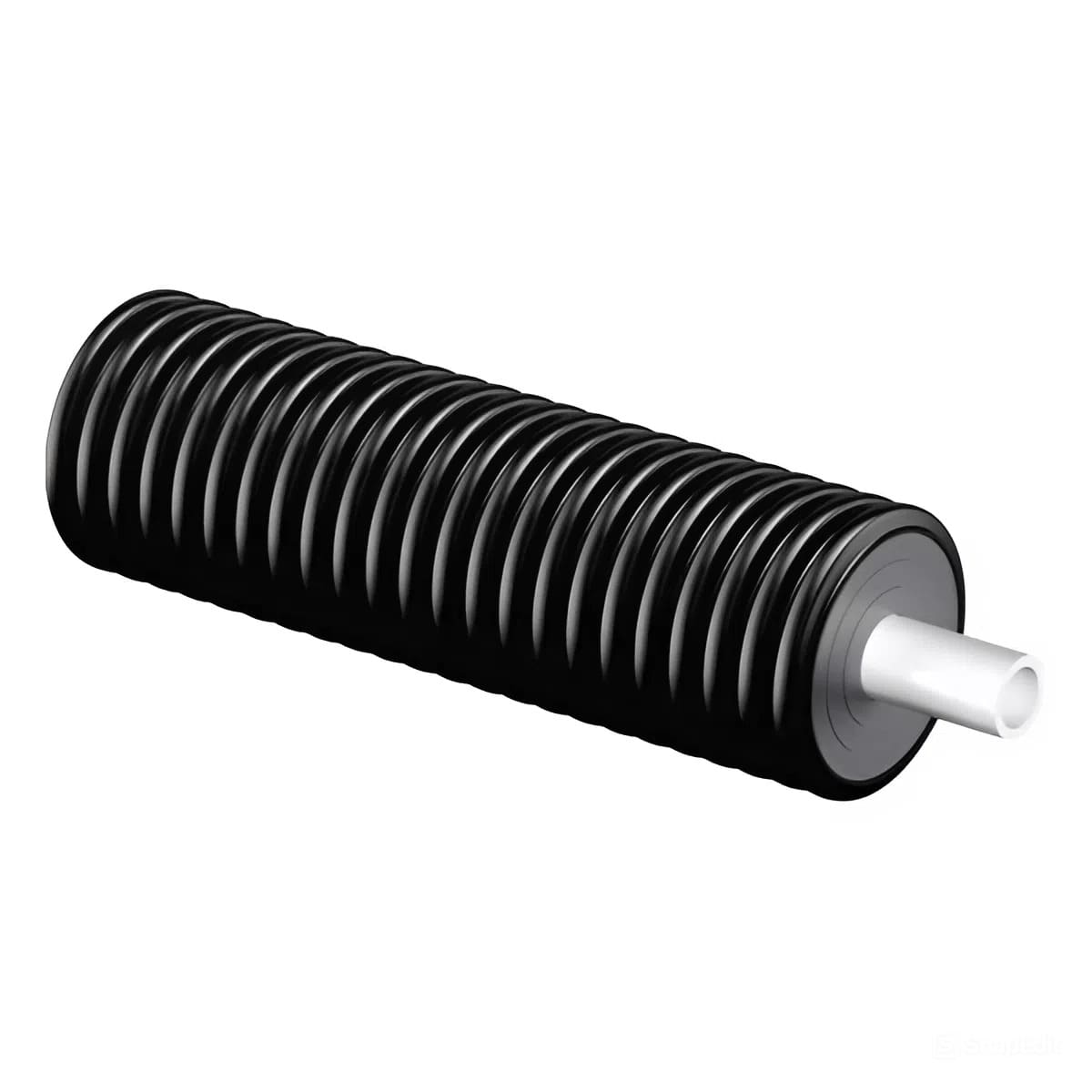

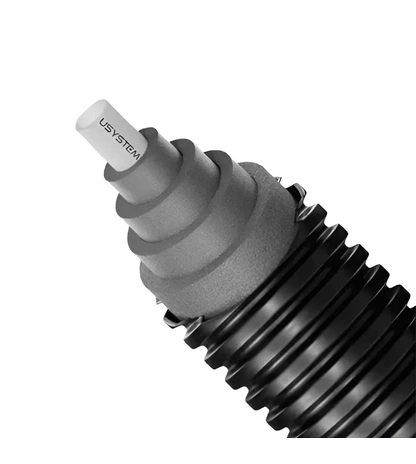

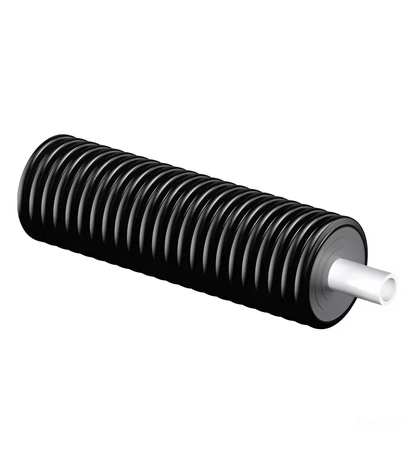

Труба USYSTEMS Varia Single
Многослойная гибкая одинарная труба из сшитого полиэтилена PE-Xa с антидиффузионным слоем EVOH, который препятствует проникновению кислорода в теплоноситель.
Преварительно в заводских условиях на трубу нанесена многослойная теплоизоляция из вспененного сшитого полиэтилена.
Наружный слой — защитный гофрированный кожух, изготовлен из полиэтилена высокой плотности HDPE.
Если у вас есть вопросы по подбору и расчёту количества труб, обращайтесь в Telegram за консультацией. Наш эксперт изоляционных решений поможет подобрать и купить трубу USYSTEMS Varia Single теплоизолированную PE-Xa с EVOH слоем в кожухе.
Применяется для подземной бесканальной прокладки в системах теплоснабжения, холодоснабжения, горячего водоснабжения.
Рабочая температура до +95°С, рабочее давление 6 бар.
Расшифровка номенклатуры
Varia — линейка теплоизолированных труб из сшитого полиэтилена для бесканальной прокладки наружных сетей теплоснабжения, отопления в грунте.
Single — одинарное исполнение.
PE-Xa — сшитый полиэтилен.
EVOH — кислородонепроницаемый слой.
Преимущества
- устойчивость к повышенному давлению — выдерживают давление 0,6 МПа или по-другому 6 бар
- термостойкость — отлично работают при высокой температуре до +95°С без изменения своих свойств
- долговечность — срок службы 50 лет при температурных режимах, указанных в ГОСТ 32415-2013, таблица 5, классы 1, 2, 4 и 5
- гибкость — легко гнутся, можно создавать повороты в системе и монтировать в труднодоступных местах, прокладывать длинные участки без стыков и сократить при этом количество фитингов
Сертифицированы по европейскому стандарту EN 15632 и российскому ГОСТ Р 56730-2015.
Конструкция
Таблица 1. Типоразмеры труб USYSTEMS Varia Single
| Типоразмер | Длина, м | Диаметр do, мм | Диаметр do1, мм | Толщина s1, мм | Рабочее давление PN, бар | R, м | Вес, кг |
|---|---|---|---|---|---|---|---|
| 40х3,7/140 | 200 | 140 | 40 | 3,7 | 6 | 0,35 | 1,47 |
| 50х4,6/140 | 200 | 140 | 50 | 4,6 | 6 | 0,4 | 1,67 |
| 63х5,8/140 | 200 | 140 | 63 | 5,8 | 6 | 0,5 | 1,97 |
| 75х6,8/175 | 200 | 175 | 75 | 6,8 | 6 | 0,6 | 2,72 |
| 90х8,2/175 | 100 | 175 | 90 | 8,2 | 6 | 0,7 | 3,14 |
| 110х10/175 | 100 | 175 | 110 | 10 | 6 | 0,9 | 4,14 |
| 125х11,4/200 | 120 | 200 | 125 | 11,4 | 6 | 1,4 | 5 |
По согласованию возможно производство отрезов различной длины.
Несущая труба
Производится из сшитого полиэтилена РЕ-Ха, серия S5,0.
Представлена в одинарном исполнении, то есть в системе одна труба.
Антидиффузионный слой EVOH
Выполнен из сополимер этилена и винилового спирта.
Соответствует требованиям EN 15632 по кислородопроницаемости.
Препятствует проникновению кислорода в воду, защищает элементы систем отопления от коррозии, продлевает их срок службы.
Теплоизоляционный слой
Изготовлен из сшитого полиэтилена PE-Xa с закрытыми порами, устойчив к водопоглощению, водопоглощение <1%.
Изоляция нанесена в заводских условиях в несколько слоёв, она устойчива к старению и эластична.
Цвет может отличаться от приведённого на изображеннии с сохранением всех других технических характеристик.
Защитный гофрированный кожух
Выполнен из полиэтилена высокой плотности HDPE.
Соответствует требованиям стандарта ATV-DVWK-A 127 для установки на участках с интенсивным транспортным движением SLW 60 — грузовые автомобили до 60 тонн.
Диаметр наружного кожуха уменьшен за счёт уменьшенной толщины теплоизоляции.
Применение
Труба предназначена для подземной бесканальной прокладки в системах теплоснабжения, холодоснабжения, горячего водоснабжения.
Предусматривает самокомпенсацию температурных удлинений.
Рекомендуется закладывать трубы Varia не менее чем на 1 м.
| Показатель | Значение |
|---|---|
| Материал несущей трубы | Сшитый полиэтилен PE-Xa |
| Материал теплоизоляции | Вспененный сшитый полиэтилен с закрытыми порами |
| Материал защитного кожуха | Полиэтилен высокой плотности HDPE |
| Максимальное рабочее давление, бар | 6 |
| Максимальная рабочая температура,°С | +95 |
| Срок службы, лет | 50 |
Частые вопросы
Для каких систем подходят трубы USYSTEMS?
Трубы применяются в системах отопления, холодного и горячего водоснабжения, а также в водяных тёплых полах.
Что такое EVOH и зачем он нужен?
EVOH представляет собой кислородный барьер, который уменьшает проникновение кислорода в теплоноситель и помогает защитить металлические элементы системы от коррозии.
Чем отличаются трубы PE-Xa от металлопластиковых?
PE-Xa обладают высокой гибкостью и удобны при монтаже длинных контуров. Металлопластиковые трубы лучше сохраняют заданную форму благодаря алюминиевому слою.
Подходит ли труба USYSTEMS 16 мм для тёплого пола?
Да, труба USYSTEMS диаметром 16 мм является одним из наиболее востребованных решений для устройства водяного тёплого пола. Перед покупкой рекомендуется проверить характеристики конкретной модели.
Можно ли использовать трубы USYSTEMS для питьевого водоснабжения?
Следует ориентироваться на назначение конкретной модели, указанное производителем в карточке материала и технической документации.
