Применение
Магистральные и внутриквартальные сети трубопроводов отопления и водоснабжения.

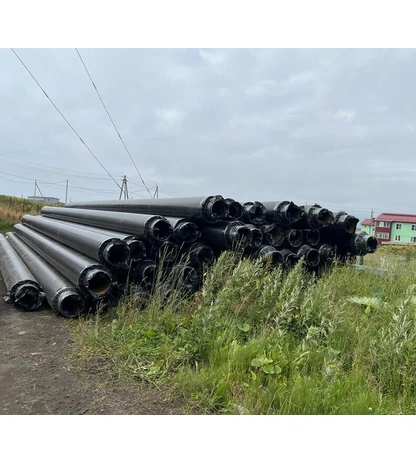

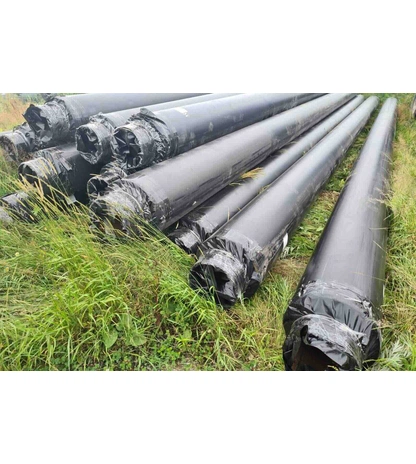

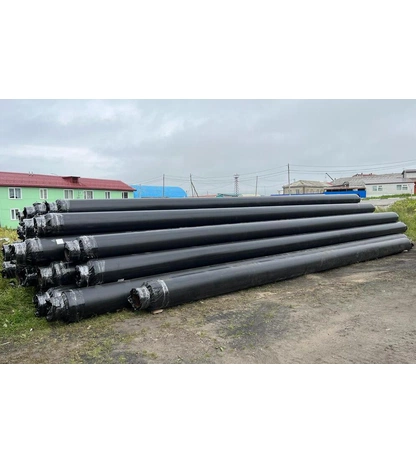

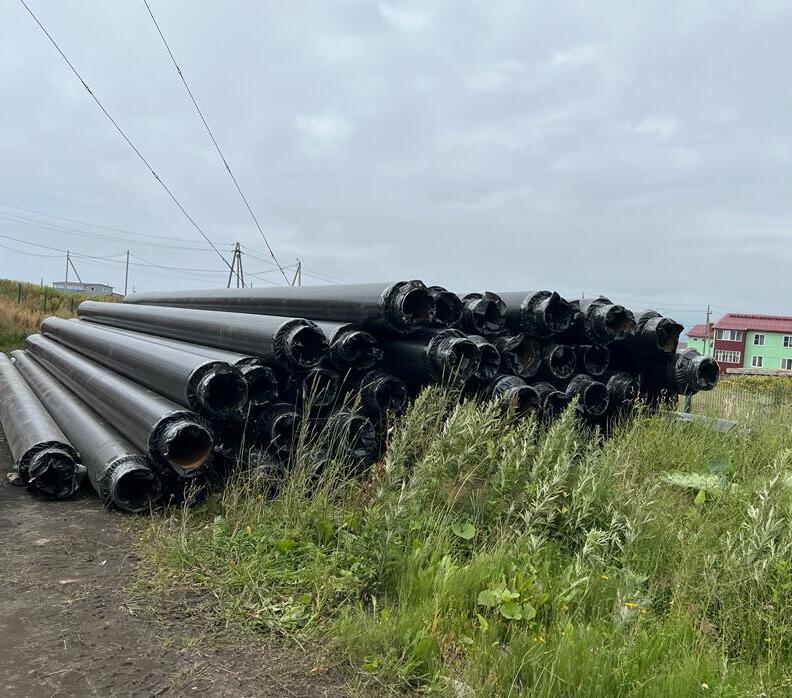

Труба в ППУ изоляции стальная электросварная ст09г2с в ПЭ оболочке
Толщина:
Материал
| Материал | Толщина, мм | Диаметр, мм | Диаметр D1, мм | Кол-во в упаковке, шт | Розничная цена | Наличие | Количество |
|---|---|---|---|---|---|---|---|
| {{pt_js.cdpl_caption}} | {{pt_js.cdpl_tolshina_val_or_minus}} | {{pt_js.cdpl_shirina_or_diametr_val_or_minus}} | {{pt_js.pv_diameter_d1}} | {{pt_js.cdpl_kolvo_val_or_minus}} |
{{pt_js.cdpl_cost_str}}
{{pt_js.cdpl_cost_spravka_str}}
|
{{pt_js.availability_display}} |
|
|
|
|||||||

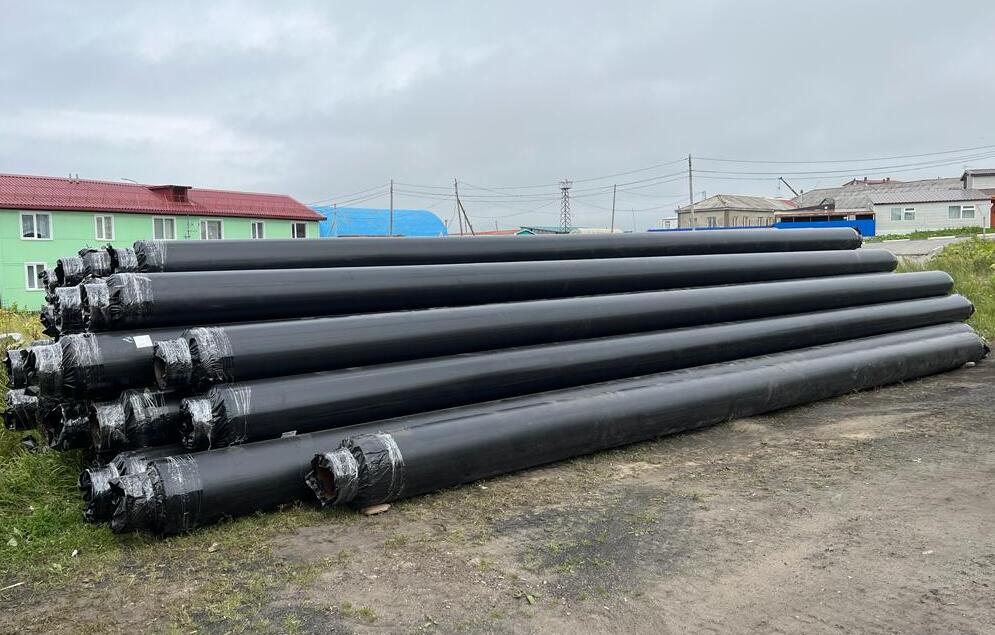

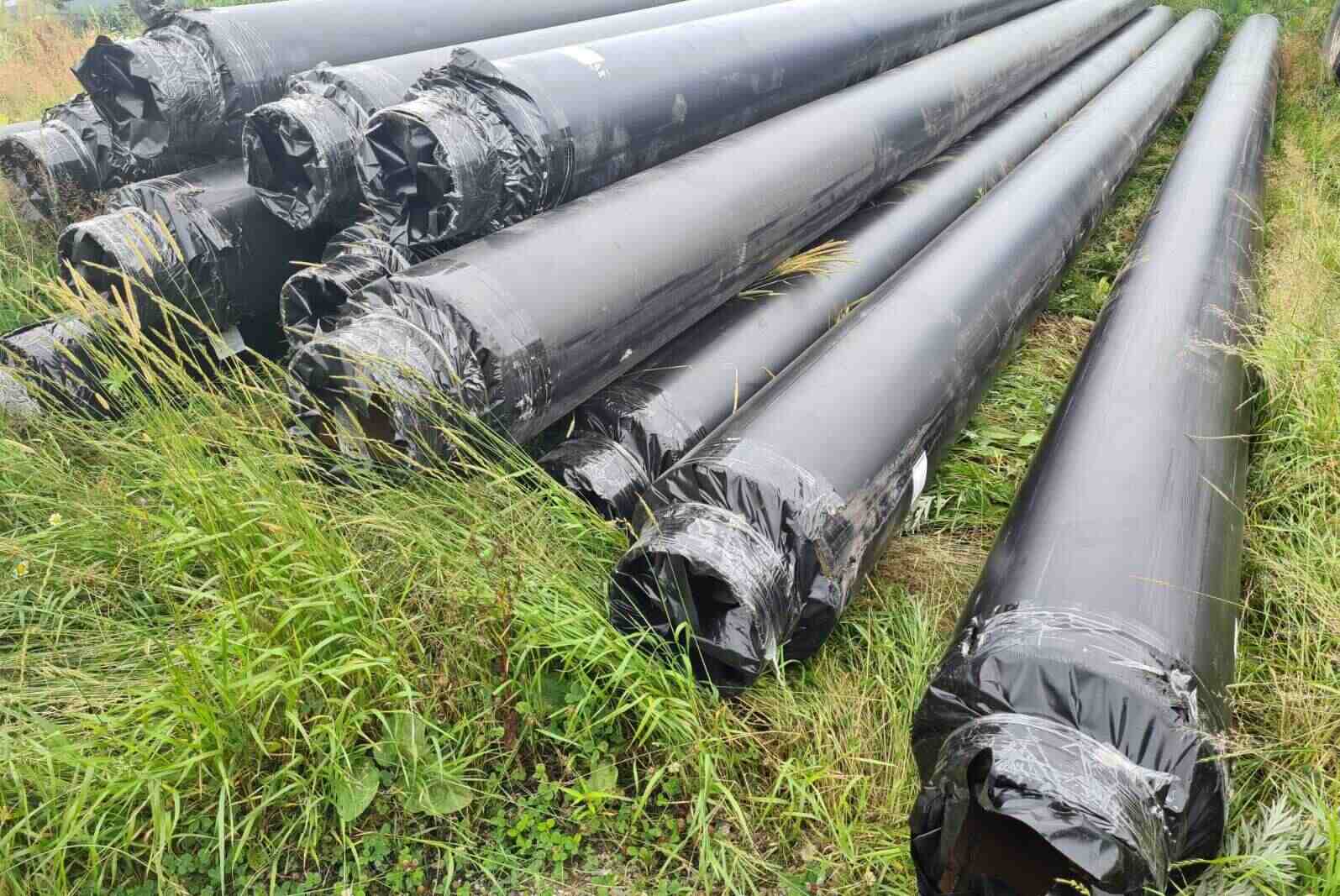

Труба стальная электросварная ППУ ПЭ

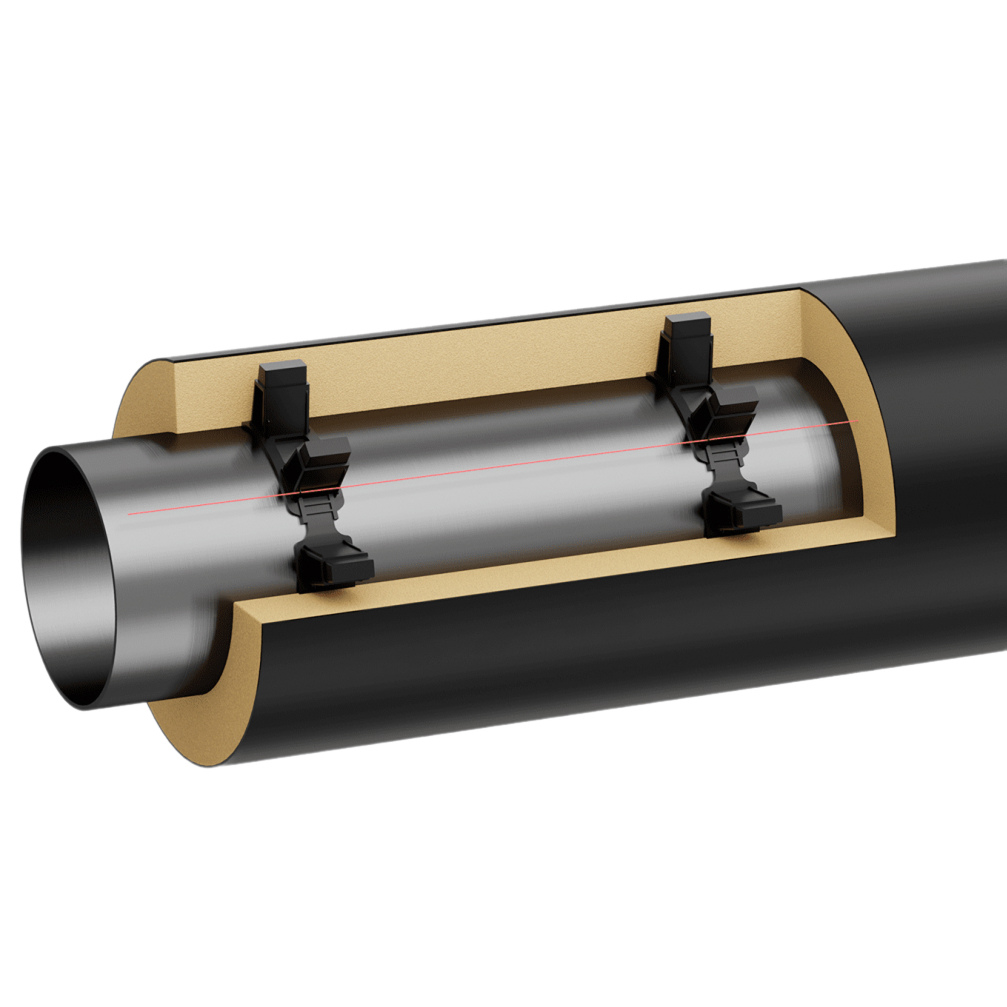

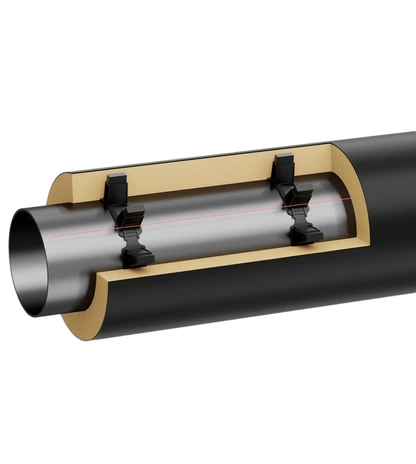

Жёсткая конструкция «труба в трубе».
Пространство между электросварной стальной трубой, которая транспортирует жидкость, и защитной оболочкой заполнено теплоизоляцией из пенополиуретана.
Внешний защитный слой — полиэтилен высокой плотности.
Предназначена для применения в магистральных и внутриканальных сетях трубопроводов отопления и водоснабжения.
Применяется при капитальном строительстве, реконструкции теплосетей и сетей горячего водоснабжения.

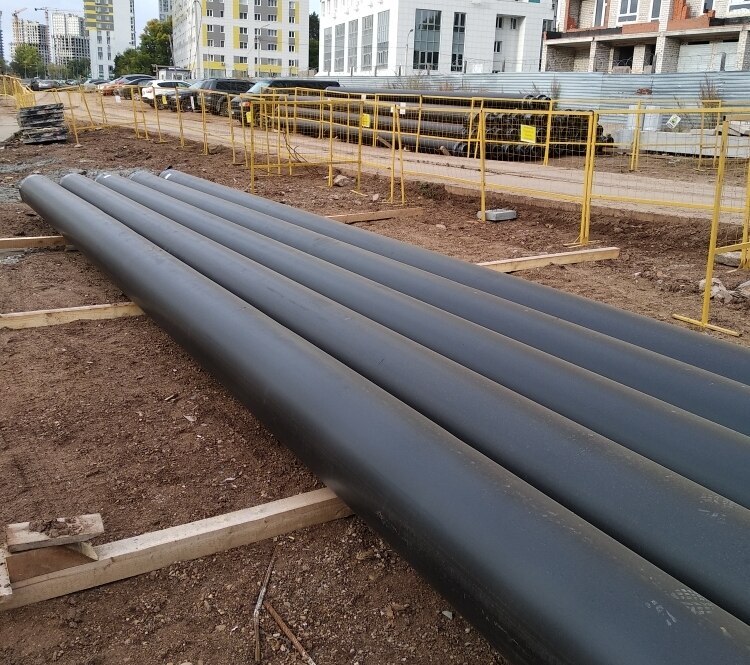

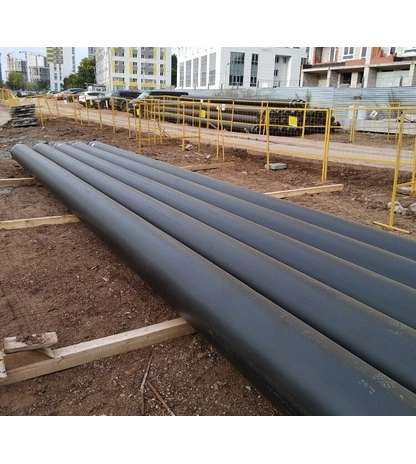

Используется для подземной бесканальной прокладки.
Если вам сложно определиться с размером, напишите нам в WhatsApp. Наш специалист отдела изоляционных решений поможет подобрать и купить трубу стальную электросварную ст09г2с в ППУ изоляции с ПЭ защитной оболочкой.
Расшифровка номенклатуры
Ст09г2с — марка стали.
ППУ — теплоизоляционный слой из пенополиуретана.
ПЭ — внешняя защитная оболочка из полиэтилена высокой плотности.
Трубы в ППУ изолированы в заводских условиях.
Преимущества
- снижение потерь тепловой энергии
- водонепроницаемая и не подверженная коррозии конструкция
- сокращение сроков и стоимости монтажных работ до 20% за счёт централизованной комплектации фасонных изделий и опор
Электросварные трубы используют в строительстве водо- и газопроводов без повышенного давления.
В зависимости от толщины теплоизоляционного слоя из пенополиуретана могут быть изготовлены два типа труб:
- Тип 1 — стандартный — подходит для умеренных зон. Трубопроводы всех диаметров рекомендовано применять в климатических зонах: Европейский район — Центр, Юг; Западная Сибирь — Юг; Восточная сибирь — Юг; Приморье; Северный Кавказ; Крым.
- Тип 2 — усиленный — применяется в регионах с суровым климатом. Трубопроводы всех диаметров рекомендовано применять в климатических зонах: Европейский район — Север; Урал; Западная Сибирь — Центр, Север; Восточная Сибирь — Центр, Север; Дальний Восток. Увеличенный слой ППУ лучше защищает при сильных морозах.
Стальные трубы диаметром 1020, 1220 и 1420 мм могут быть применены на севере Европейской части, в Западной и Восточной Сибири, на Дальнем Востоке при условии использования защитной оболочки нестандартного наружного диаметра.
Таблица 1. Размеры и характеристики стальных труб ППУ ПЭ
| Наружный диаметр стальной трубы*, мм | Толщина стенки стальной трубы*, мм | Диаметр ПЭ оболочки для тип 1*, мм | Толщина стенки ПЭ оболочки для тип 1*, мм | Расчётный вес пог.м. изделия для тип 1*, кг | Диаметр ПЭ оболочки для тип 2*, мм | Толщина стенки ПЭ оболочки для тип 2*, мм | Расчётный вес пог.м. изделия для тип 1*, кг |
|---|---|---|---|---|---|---|---|
| 33,5 | 3,2 | 125 | 2,5 | 5,39 | - | - | - |
| 42,3 | 3,2 | 125 | 2,5 | 5,1 | - | - | - |
| 48 | 3,5 | 125 | 2,5 | 5,78 | - | - | - |
| 57 | 3,5 | 125 | 2,5 | 6,47 | 140 | 3,0 | 6,95 |
| 76 | 3,5 | 140 | 3,0 | 8,48 | 160 | 3,0 | 9,17 |
| 89 | 3,5 | 160 | 3,0 | 10,1 | 180 | 3,0 | 10,5 |
| 108 | 4,0 | 180 | 3,0 | 13,4 | 200 | 3,2 | 14,1 |
| 133 | 4,0 | 225 | 3,5 | 17,4 | 250 | 3,5 | 18,7 |
| 159 | 4,5 | 250 | 3,9 | 22,3 | 280 | 4,4 | 24,0 |
| 219 | 6,0 | 315 | 4,9 | 39,5 | 355 | 5,6 | 42,2 |
| 273 | 6,0 | 400 | 5,6 | 51,6 | 450 | 5,6 | 54,8 |
| 325 | 7,0 | 450 | 5,6 | 68,8 | 500 | 6,2 | 72,8 |
| 426 | 7,0 | 560 | 7,0 | 93,3 | 630 | 7,9 | 101,0 |
| 530 | 8,0 | 710 | 8,9 | 136,0 | - | - | - |
| 630 | 8,0 | 800 | 10,0 | 162,6 | - | - | - |
| 720 | 9,0 | 900 | 11,2 | 205,7 | - | - | - |
| 820 | 9,0 | 1000 | 12,4 | 242,0 | - | - | - |
| 1020 | 11,0 | 1200 | 14,9 | 336,7 | - | - | - |
* — указанные в таблице данные приведены для справки. Расчётная плотность пенополиуретана 80 кг/м3.
Окончательный выбор изоляции тип 1 или тип 2 остаётся за проектной организацией с учётом климатических особенностей района проектирования и технико-экономического обоснования.
| Показатель | Значение |
|---|---|
| Плотность, кг/м3 | 80 |
| Предельно допустимая нагрузка, кг/м3 | 200 |
| Коэффициент теплопроводности, Вт/м | 0,03 |
| Гигроскопичность в кипящей воде, кг/м2 за сутки | 0,2 |
| Прочностные возможности при изгибе, кг/см2 | 1,5 |
| Рабочее давление, МПа | 1,6 |
| Рабочая температура теплоносителя,°C | до +130 |
| Максимально допустимая пороговая температура теплоносителя,°C | +150 |
| Максимально возможная потеря тепловой энергии, % | 4 |
Норма загрузки стальных труб ППУ ПЭ
| Диаметр трубы, мм | Диаметр оболочки, мм | Количество, шт | Количество, м |
|---|---|---|---|
| 32; 38; 45; 33,5; 42,3; 48; 57 | 125 | 230 | 2162 |
| 57; 76 | 140 | 180 | 1692; 2088 |
| 89; 108 | 180 | 146 | 1752 |
| 108; 114 | 200 | 95 | 1140 |
| 114; 133 | 225 | 75 | 900 |
| 133; 159 | 250 | 62 | 744 |
| 159 | 280 | 50 | 600 |
| 219 | 315 | 42 | 504 |
| 219 | 355 | 35 | 420 |
| 273 | 400 | 24 | 288 |
| 273; 325 | 450 | 22 | 264 |
| 325; 377 | 500 | 15 | 180 |
| 426 | 600; 630 | 11 | 132 |
| 530 | 675; 710 | 9 | 108 |
| 530 | 775; 800 | 6 | 72 |
| 630 | 775; 800 | 6 | 72 |
| 630; 720 | 875; 900 | 4 | 48 |
| 720 | 900; 1000 | 4 | 48 |
| 820 | 975; 1000 | 4 | 48 |
| 820 | 1075; 1100 | 4 | 48 |
| 920 | 1075; 1100; 1175 | 4 | 48 |
| 1020 | 1175; 1200 | 4 | 48 |
