Труба VALTEC PE-Xa с EVOH слоем

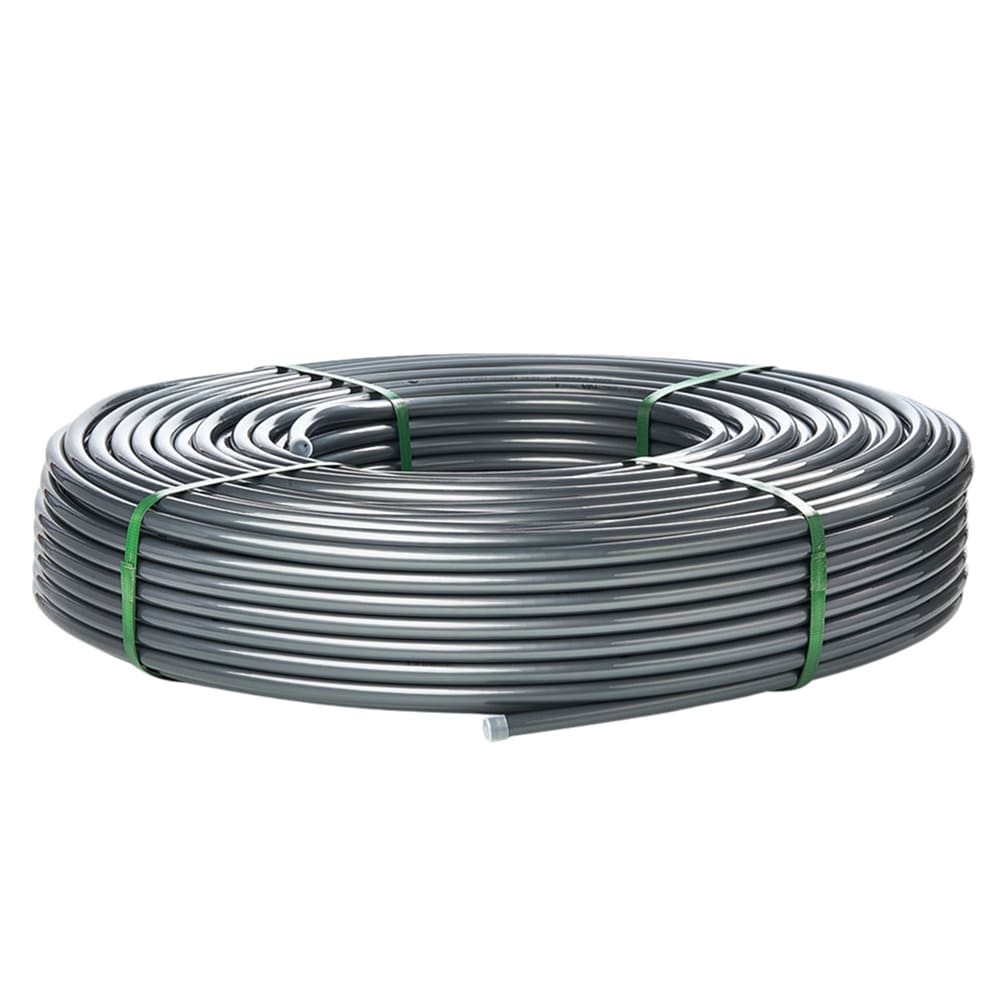

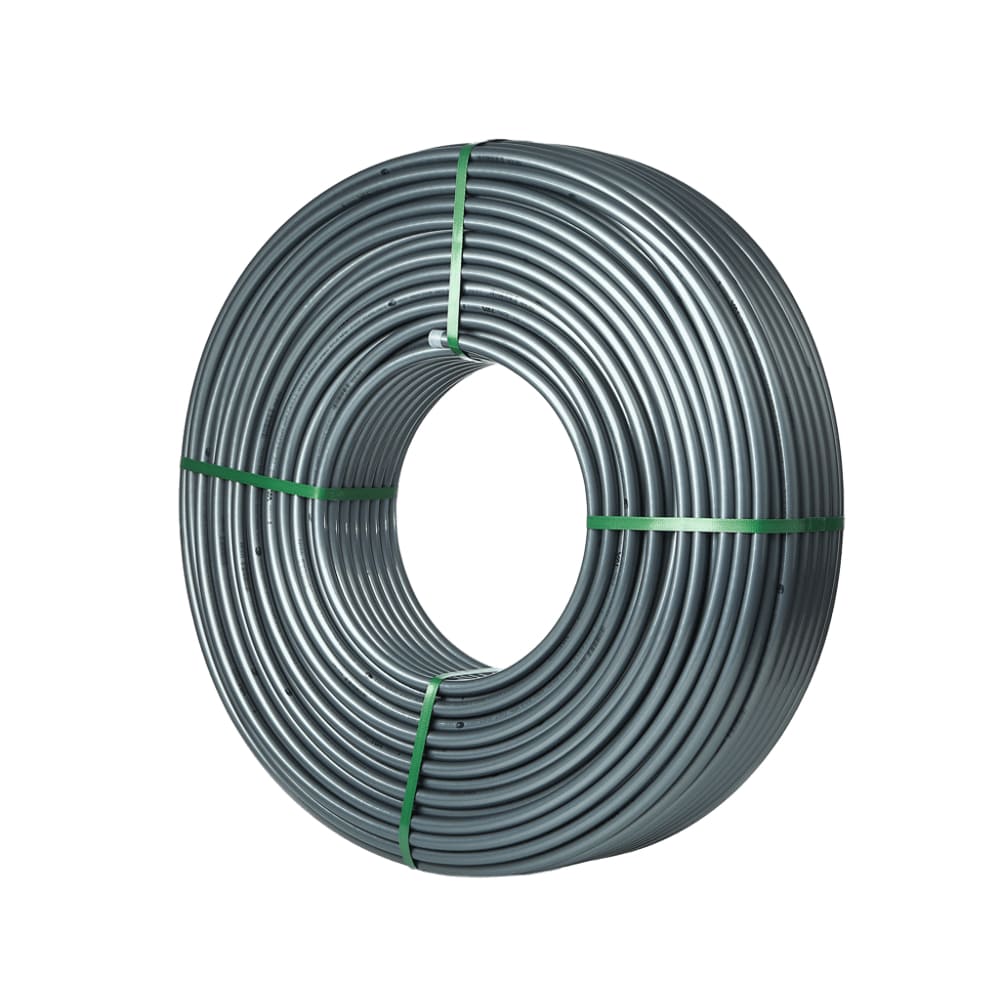

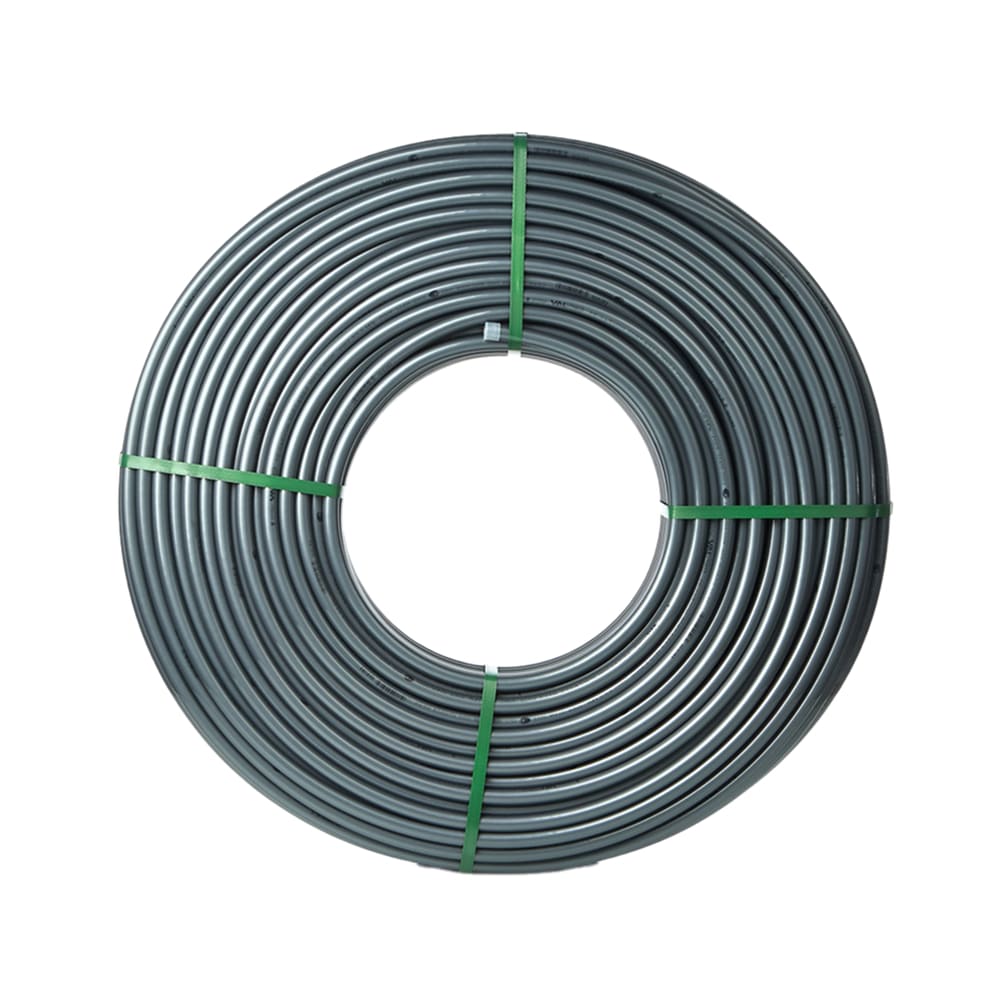

Труба VALTEC PEX a EVOH из сшитого полиэтилена c антидиффузионным слоем

Применение

ХВС
ГВС
водяное отопление
почвенный подогрев
технологические трубопроводы
системы водяных тёплых полов и тёплых стен
системы питьевого и хозяйственно-питьевого назначения

В наличии

Заказ в 1 клик

Скачать прайс по товару

Толщина:

Материал

Материал	Толщина, мм	Диаметр, мм	Длина, м	Кол-во в упаковке, шт	Розничная цена	Наличие	Количество
{{pt_js.cdpl_caption}}	{{pt_js.cdpl_tolshina_val_or_minus}}	{{pt_js.cdpl_shirina_or_diametr_val_or_minus}}	{{pt_js.cdpl_dlina_val_or_minus}}	{{pt_js.cdpl_kolvo_val_or_minus}}	{{pt_js.cdpl_cost_str}} {{pt_js.cdpl_cost_spravka_str}}	{{pt_js.availability_display}}

ПОКАЗАТЬ ВСЕ РАЗМЕРЫ

Описание Характеристики Документы Аналоги

Труба VALTEC PE-Xa

Многослойная труба из сшитого полиэтилена PE-Xa.
Наружный слой выполнен из этиленвинилгликоля EVOH. Он препятствует проникновению кислорода в теплоноситель.
Идеально подходит для 1,2,4,5, ХВ класса эксплуатации.
Если у вас есть вопросы по подбору и расчёту количества труб, обращайтесь в Telegram за консультацией. Наш эксперт изоляционных решений поможет подобрать и купить трубу VALTEC PEX a EVOH из сшитого полиэтилена c антидиффузионным слоем.
Рабочая температура до +95°С, рабочее давление до 2,0 МПа в зависимости от класса эксплуатации.

Расшифровка номенклатуры

PE-Xa — сшитый полиэтилен.
EVOH — кислородонепроницаемый слой.

Преимущества

универсальность — применяются для 1,2,4,5, ХВ класса эксплуатации
срок службы — 50 лет при соблюдении паспортных условий эксплуатации

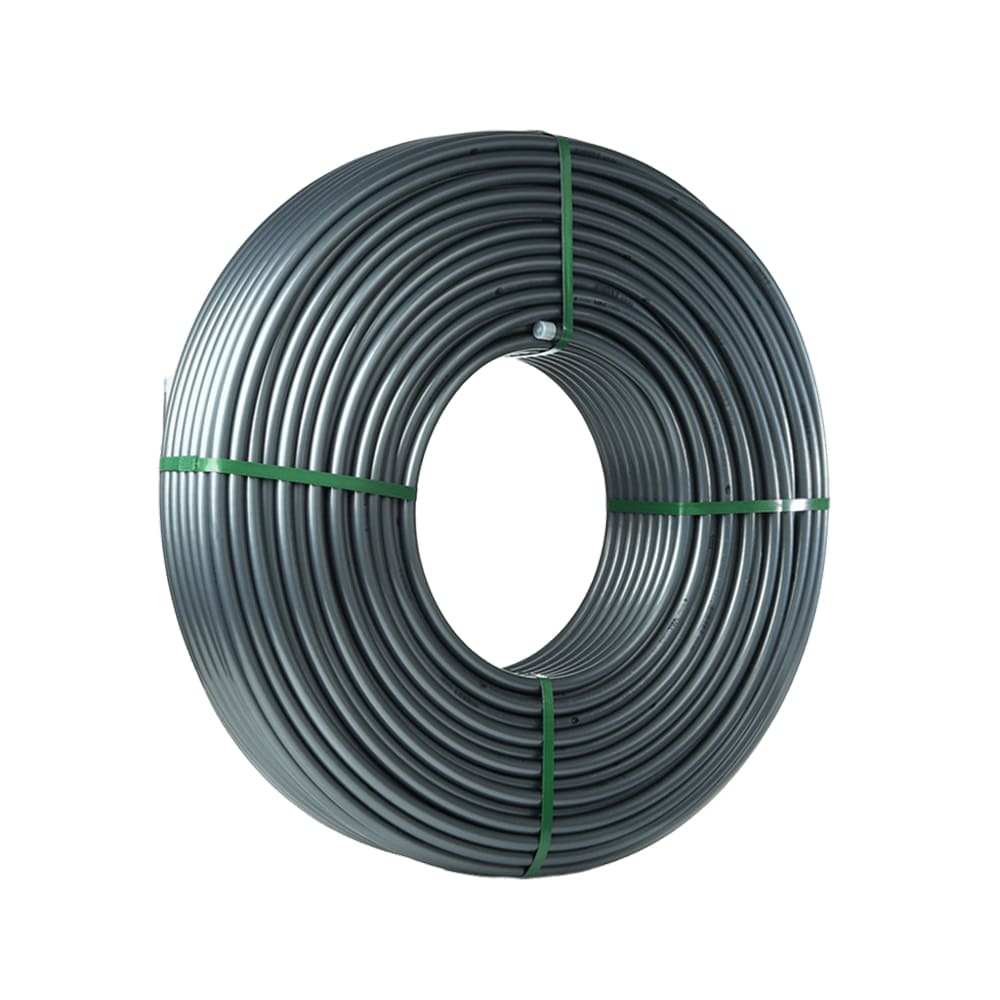

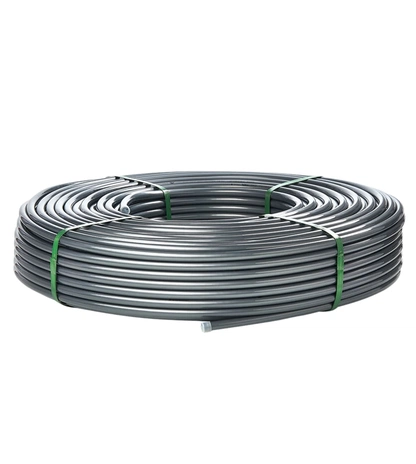

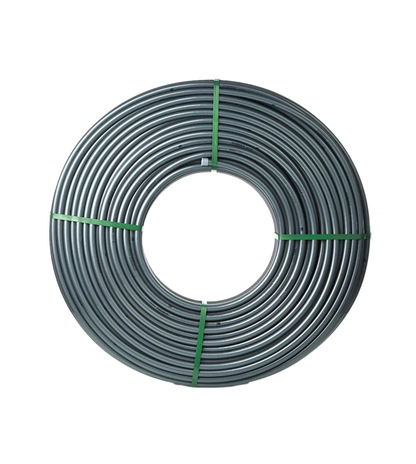

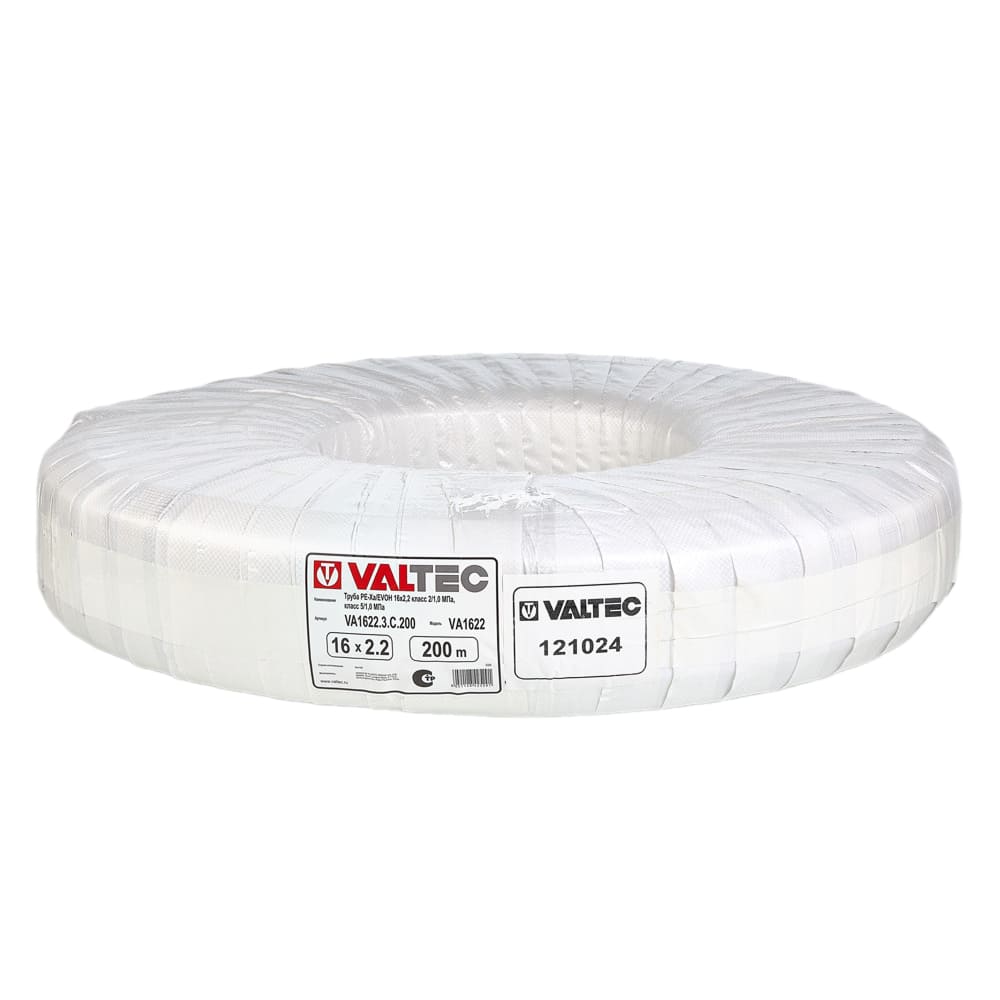

лёгкость транспортировки — поставляются в бухтах, компактно упакованы

Оснащены антидиффузионным слоем EVOH, который препятствует проникновению кислорода в воду.
Он защищает металлические элементы от коррозии и появления ржавчины, продлевает их срок службы, вода не загрязняется.

Конструкция

Состоит из 2-х слоёв:

Рабочий слой: изготовлен из сшитого полиэтилена PE-Xa.
Наружный слой: выполнен из EVOH — этиленвинилгликоля- формального сополимера этилена и винила, получаемого при совместной полимеризации этилена и винилацетата.

Наружный и внутренний слои связаны между собой с помощью прослойки эластичного клея.

Трубы отлично подходят для систем питьевого и хозяйственно-питьевого назначения, холодного и горячего водоснабжения, водяного отопления, водяных тёплых полов и тёплых стен, почвенного подогрева.
Используются в качестве технологических трубопроводов, которые транспортируют жидкости, не агрессивные к материалам труб и соединителей.

В качестве соединителей для труб SDR 7,4 рекомендуется использовать надвижные фитинги серии VTm.400, а для SDR 9,0 и SDR 11,0 рекомендуется использовать пресс-фитинги серии VTm.200.
Для соединений стандарта «конус» и «евроконус» могут использоваться фитинги VT.4410 и VTc.709

Показатель	Значение для 1622	Значение для 1620	Значение для 2020	Значение для 2028	Значение для 2535	Значение для 3244
Наружный диаметр, мм	16	16	20	20	25	32
Толщина стенки, мм	2,2	2,0	2,0	2,8	3,5	4,4
Внутренний диаметр, мм	11,6	12,0	16,0	14,4	18	23,2
Толщина слоя EVOH, мкм	50	50	80	80	90	100
Толщина слоя клея, мкм	50	50	50	50	50	50
Длина бухты, м	100*; 200; 500	100; 200	100	100	50	50
Вес 1 пог.м. трубы, г	99	83	106	151	238	351
Объем жидкости в 1 пог.м., л	0,106	0,113	0,201	0,163	0,254	0,423
Номинальное давление, PN, МПа	2,0	2,0	2,0	2,0	2,0	2,0
Максимальная рабочая температура, °С	95	95	95	95	95	95
Рабочее давление для класса эксплуатации, МПа: - 1 - 2 - 4 - 5 - ХВ	1,0 1,0 1,0 1,0 2,0	1,0 1,0 1,0 1,0 2,0	1,0 1,0 1,0 1,0 2,0	1,0 1,0 1,0 1,0 2,0	1,0 1,0 1,0 1,0 2,0	1,0 1,0 1,0 1,0 2,0
Стандартное размерное соотношение, SDR	7,4	8,0	10,0	7,4	7,4	7,4
Расчетная серия, S	3,2	3,5	4,5	3,2	3,2	3,2
Максимальная кратковременно допустимая температура, °С	110	110	110	110	110	110
Классы эксплуатации по ГОСТ 32415-2013	1, 2, 4, 5, ХВ	1, 2, 4, 5, ХВ	1, 2, 4, 5, ХВ	1, 2, 4, 5, ХВ	1, 2, 4, 5, ХВ	1, 2, 4, 5, ХВ
Коэффициент линейного расширения, 1/ºС	1,9х10^-4	1,9х10^-4	1,9х10^-4	1,9х10^-4	1,9х10^-4	1,9х10^-4
Коэффициент эквивалентной равномернозернистой шероховатости, мм	0,007	0,007	0,007	0,007	0,007	0,007
Коэффициент теплопроводности стенок, Вт/м °К	0,38	0,38	0,38	0,38	0,38	0,38
Срок службы трубы при соблюдении паспортных условий эксплуатации, лет	50	50	50	50	50	50
Минимальный радиус изгиба вручную, мм	80	80	100	100	125	160
Плотность рабочего слоя трубы при 23°С, кг/м3	940	940	940	940	940	940
Плотность слоя EVOH, кг/м3	1190	1190	1190	1190	1190	1190
Относительное удлинение при разрыве, %	400	400	400	400	400	400
Степень сшивки материала основного слоя, %	>70	>70	>70	>70	>70	>70
Метод сшивки полиэтилена рабочего слоя	А (пероксидный)	А (пероксидный)	А (пероксидный)	А (пероксидный)	А (пероксидный)	А (пероксидный)
Удельная теплоемкость материала стенок, Дж/кг °К	1920	1920	1920	1920	1920	1920
Температура размягчения РЕ-Ха по Вика, °С	130	130	130	130	130	130
Кислородопроницаемость, г/м3 сутки	<0,1	<0,1	<0,1	<0,1	<0,1	<0,1
Непрозрачность труб, %	<0,2	<0,2	<0,2	<0,2	<0,2	<0,2
Группа горючести	Г4	Г4	Г4	Г4	Г4	Г4
Группа воспламеняемости	В3	В3	В3	В3	В3	В3
Дымообразующая способность	Д3	Д3	Д3	Д3	Д3	Д3
Токсичность продуктов сгорания	Т3	Т3	Т3	Т3	Т3	Т3
Массовая доля летучих веществ, %	<0,035	<0,035	<0,035	<0,035	<0,035	<0,035
Прочность клеевого соединения, Н/10мм	>50	>50	>50	>50	>50	>50

* — разметка метража трубы может начинаться не с 0
