Безнапорная гофрированная канализационная наружная труба ИКАПЛАСТ SN10

Розница:по запросу

Применение

  • под дорогой без футляров
  • ливневая система безнапорного водоотведения
  • промышленная система безнапорного водоотведения
  • хозяйственно-бытовая система безнапорного водоотведения

Характеристики

Температура, °C
до +60

Показано 105 из 17

Варианты материалаДиаметр,
мм
Диаметр D1,
мм
Длина,
м
В упаковке,
шт
Розничная цена
Труба ИКАПЛАСТ SN10 безнапорная серия DN/OD110966,131Под заказпог. м
Труба ИКАПЛАСТ SN10 безнапорная серия DN/OD1601396,121Под заказпог. м
Труба ИКАПЛАСТ SN10 безнапорная серия DN/OD2001746,121Под заказпог. м
Труба ИКАПЛАСТ SN10 безнапорная серия DN/OD2252006,121Под заказпог. м
Труба ИКАПЛАСТ SN10 безнапорная серия DN/OD2502176,121Под заказпог. м
Труба ИКАПЛАСТ SN10 безнапорная серия DN/OD3152756,131Под заказпог. м
Труба ИКАПЛАСТ SN10 безнапорная серия DN/OD4003486,151Под заказпог. м
Труба ИКАПЛАСТ SN10 безнапорная серия DN/OD5004326,191Под заказпог. м
Труба ИКАПЛАСТ SN10 безнапорная серия DN/OD6305426,231Под заказпог. м
Труба ИКАПЛАСТ SN10 безнапорная серия DN/OD8006946,271Под заказпог. м
Труба ИКАПЛАСТ SN10 безнапорная серия DN/ID2852506,151Под заказ
Труба ИКАПЛАСТ SN10 безнапорная серия DN/ID3403006,221Под заказ
Труба ИКАПЛАСТ SN10 безнапорная серия DN/ID4504006,41Под заказ
Труба ИКАПЛАСТ SN10 безнапорная серия DN/ID5625006,341Под заказ
Труба ИКАПЛАСТ SN10 безнапорная серия DN/ID6776006,421Под заказ
Труба ИКАПЛАСТ SN10 безнапорная серия DN/ID9268006,351Под заказ
Труба ИКАПЛАСТ SN10 безнапорная серия DN/ID11451 0006,351Под заказ
Аксессуары

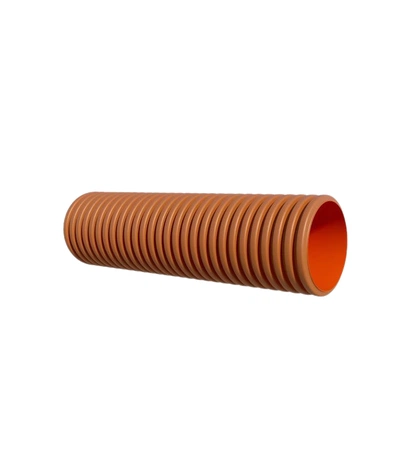

Канализационная труба ИКАПЛАСТ SN10

Труба безнапорная из полипропилена блок-сополимера с высоким модулем упругости.
Цвет внутренней поверхности — оранжевый. Каждый класс кольцевой жёсткости окрашен в определённый цвет, такое решение ввёл производитель для лёгкого отличия их друг от друга.
SN10 — кольцевая жёсткость.
Изготавливается по ТУ 22.21.21-010-50049230-2023, соответствует ГОСТ Р 54475-2011.
Если вы не можете подобрать необходимую толщину или диаметр, звоните нам. Наш специалист поможет подобрать и купить канализационную наружную трубу ИКАПЛАСТ SN10.

Область применения

  • сейсмоопасные районы
  • под дорогой без футляров
  • ливневая система безнапорного водоотведения
  • промышленная система безнапорного водоотведения
  • хозяйственно-бытовая система безнапорного водоотведения

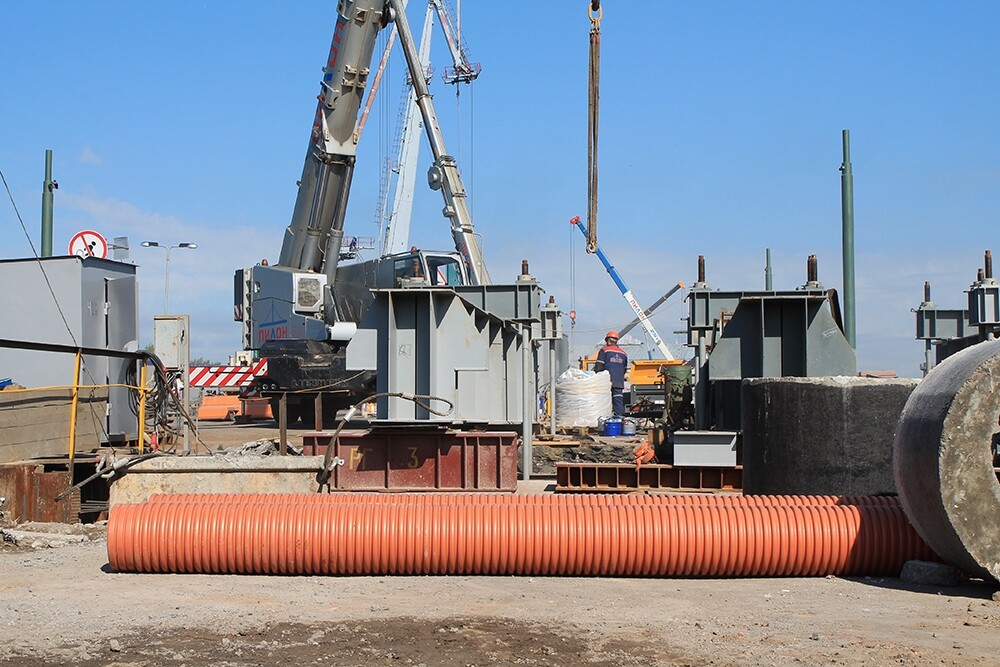

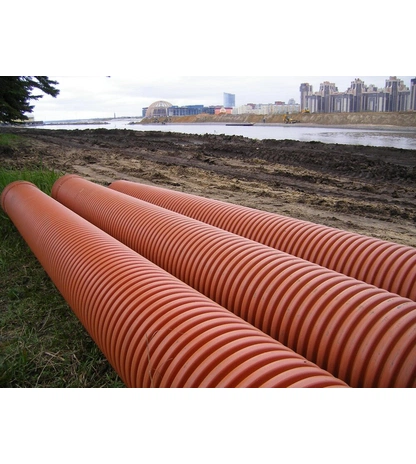

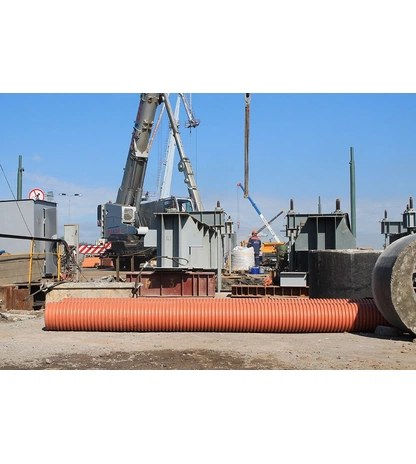

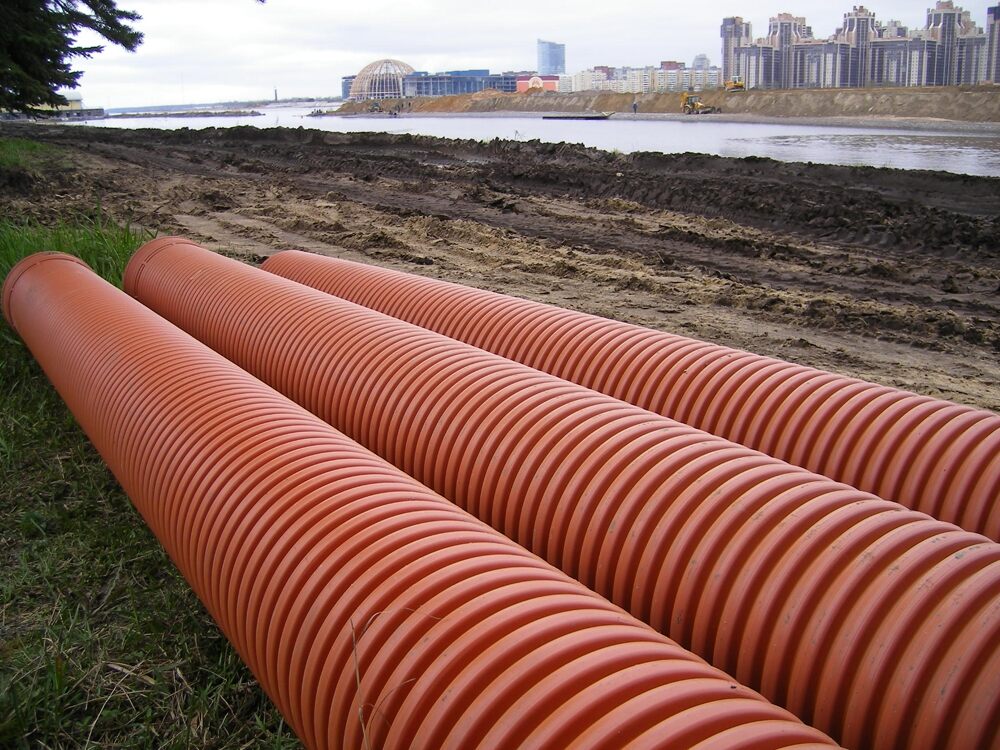

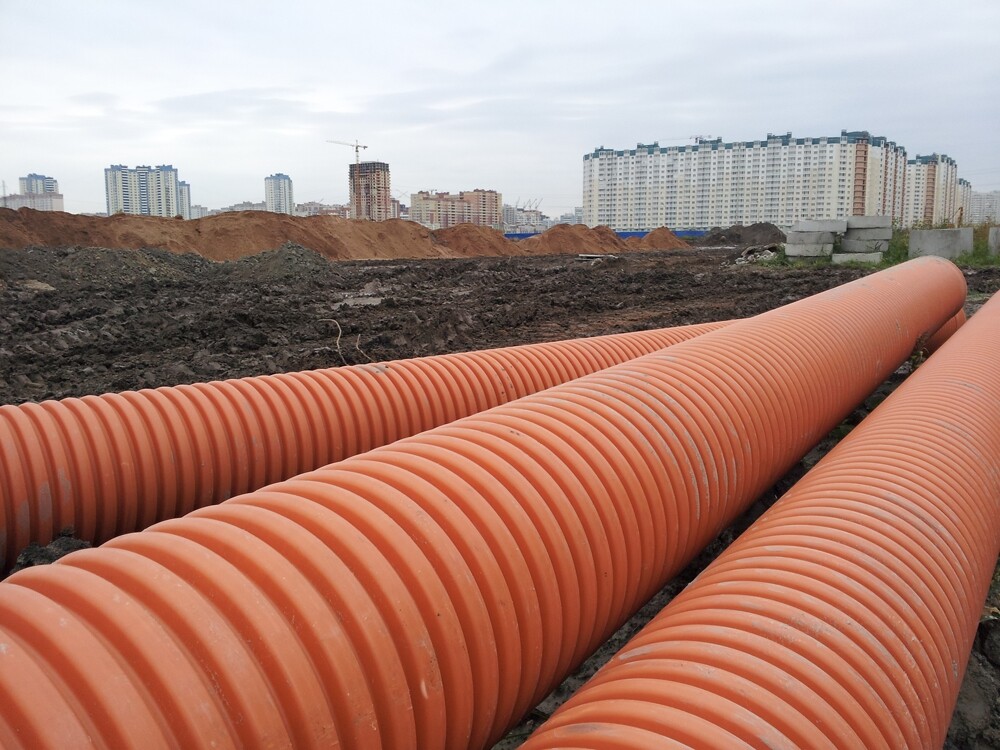

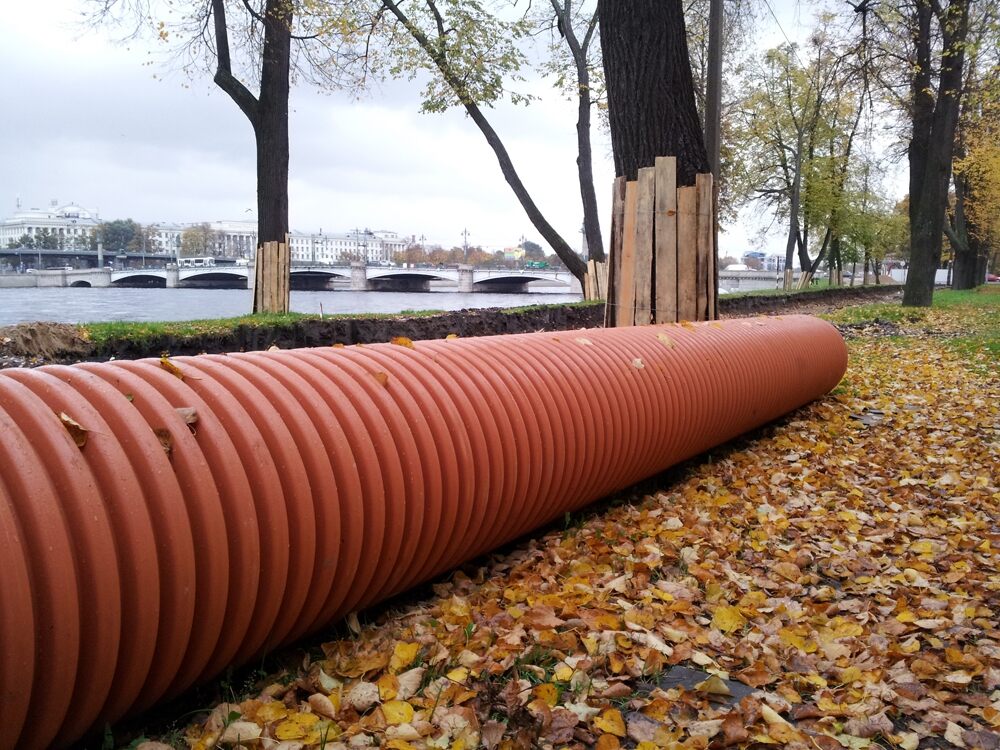

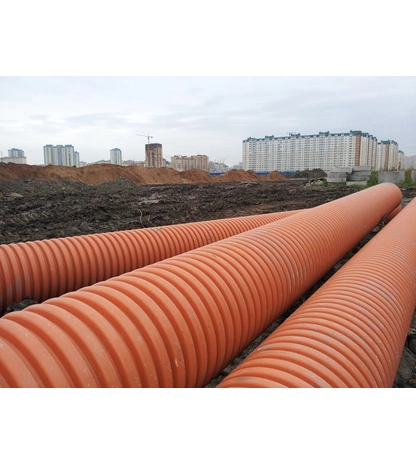

Труба используется для установки снаружи зданий и сооружений, является частью внешней канализационной системы.
Благодаря безнапорному принципу работы, который ещё называют самотечной канализацией, сточные воды перемещаются по трубе без применения насосов и дополнительного оборудования.

Расшифровка номенклатуры

SN10 — кольцевая жёсткость трубы.
DN/OD — серия труб с наружным диаметром.
DN/ID — серия труб с внутренним диаметром.

Кольцевая жёсткость измеряется в кН/м².
Чем выше показатель, тем более высокие динамические и статические нагрузки, вызванные влиянием грунта, транспорта, выдерживает труба.
Этот параметр особенно важен при прокладке трубопровода в сложных условиях, например, при большой глубине монтажа или на территориях с интенсивным движением транспорта.
Несоблюдение требований, которые предъявляются к жёсткости, может привести к тому, что труба деформируется, примет овальную форму.
Нарушение конструкции влечёт за собой разгерметизацию соединений и повреждению системы трубопровода.

Серия труб указывается в проектной документации.

Канализационные двухслойные гофрированные трубы из полипропилена характеризуются рядом преимуществ по сравнению с трубами из других материалов.

Преимущества

  • долговечность — гарантированный срок службы не менее 50 лет
  • стойкость к растрескиванию при отрицательных температурах до -20°С
  • высокая химическая стойкость и коррозийная стойкость — надёжная защита от агрессивных сред и коррозии
  • гидравлическая гладкость — внутренняя поверхность обеспечивает высокую пропускную способность и самоочищение
  • экологическая безопасность — изготовлена из материалов, не оказывающих негативного влияния на окружающую среду
  • герметичность и прочность — обеспечивает устойчивость к механическим повреждениям на протяжении всего срока эксплуатации

Канализационная труба обладает двухслойной структурой. Производится путём соединения внешней гофрированной оболочки, которая окрашена в рыжий цвет и защищает от механических повреждений, с внутренней гладкой стенкой. За счёт поперечных рёбер жёсткости магистраль выдерживает давление грунта.

По запросу канализационные трубы могут быть произведены с защитной оболочкой, которая даёт повышенную прочность и устойчивость к внешним нагрузкам и локальным деформациям, а также обеспечивает дополнительную защиту к УФ-излучению при хранении и строительстве.

Технические характеристики

  • снабжены раструбом
  • диаметр 110 – 1000 мм
  • рабочая длина трубы — 6 м
  • в комплекте 1 резиновый уплотнитель для лёгкой и быстрой сборки

Просты в монтаже и легки в транспортировке за счёт небольшого веса.

Тип соединения труб — раструб, соединительная муфта.

Безнапорная гофрированная канализационная наружная труба ИКАПЛАСТ SN10

Таблица 1. Диаметры трубы

Диаметр D, ммДиаметр D1, ммДиаметр D2, мм
11096122
160139172
200174218
225200244
250217266
285250285
315275334
340300340
400348424
450400488
500432526
562500604
630542630
677600697
800694825
926800948
114510001165



Трубы ИКАПЛАСТ SN10 производятся в двух сериях: серия DN/OD и серия DN/ID.

Таблица 2. Номинальные диаметры серии DN/OD

Наружный диаметр D (OD), ммВнутренний диаметр D1, ммДлина L, ммРабочая длина L, ммТеоретическая масса, кг/шт
11096613560004,6
160139612060009,1
2001746120600010,6
2252006120600015,4
2502176120600018,1
3152756130600031,5
4003486150600045,6
5004326190600062,3
630*54262306000103
80069462706000160



* — трубы с интегрированным раструбом и уменьшенной высотой гофры в месте соединения с раструбом.

Таблица 3. Номинальные диаметры серии DN/ID

Наружный диаметр D, ммВнутренний диаметр D1 (ID), ммДлина L, ммРабочая длина L, ммТеоретическая масса, кг/шт
285*2506150600021,7
340*3006220600035,4
4504006400600065
5625006345600091,3
677*60064206000118
926*80063506000243
1145*100063506000326



* — трубы с интегрированным раструбом и уменьшенной высотой гофры в месте соединения с раструбом.

Схема трубы с раструбом и постоянной высотой гофры

Безнапорная гофрированная канализационная наружная труба ИКАПЛАСТ SN10

Схема трубы с раструбом и уменьшенной высотой гофры в месте соединения с раструбом

Безнапорная гофрированная канализационная наружная труба ИКАПЛАСТ SN10

Сертификация

Производство труб осуществляется по ТУ 22.21.21-010-50049230-2023, соответствует ГОСТ Р 54475-2011.
Каждая партия проходит проверку в сертифицированной лаборатории завода ИКАПЛАСТ, выдаётся паспорт качества.

Канализационная труба SN10 — гарантирует надёжность и эффективность системы безнапорного водоотведения. За счёт быстрого монтажа с помощью совместимых фитингов, которые представлены в ассортименте, выбор такой трубы станет комфортным и удобным решением для вашего проекта.
