Безнапорная гофрированная канализационная наружная труба ИКАПЛАСТ SN16

Розница:по запросу

Применение

  • под дорогой без футляров
  • ливневая система безнапорного водоотведения
  • промышленная система безнапорного водоотведения
  • хозяйственно-бытовая система безнапорного водоотведения

Характеристики

Температура, °C
до +60

Показано 105 из 17

Варианты материалаДиаметр,
мм
Диаметр D1,
мм
Длина,
м
В упаковке,
шт
Розничная цена
Труба ИКАПЛАСТ SN16 безнапорная серия DN/OD1109661Под заказпог. м
Труба ИКАПЛАСТ SN16 безнапорная серия DN/OD16013961Под заказпог. м
Труба ИКАПЛАСТ SN16 безнапорная серия DN/OD20017461Под заказпог. м
Труба ИКАПЛАСТ SN16 безнапорная серия DN/OD22520061Под заказпог. м
Труба ИКАПЛАСТ SN16 безнапорная серия DN/OD25021761Под заказпог. м
Труба ИКАПЛАСТ SN16 безнапорная серия DN/OD31527561Под заказпог. м
Труба ИКАПЛАСТ SN16 безнапорная серия DN/OD40034861Под заказпог. м
Труба ИКАПЛАСТ SN16 безнапорная серия DN/OD50043261Под заказпог. м
Труба ИКАПЛАСТ SN16 безнапорная серия DN/OD63054261Под заказпог. м
Труба ИКАПЛАСТ SN16 безнапорная серия DN/OD80069461Под заказпог. м
Труба ИКАПЛАСТ SN16 безнапорная серия DN/ID28525061Под заказ
Труба ИКАПЛАСТ SN16 безнапорная серия DN/ID34030061Под заказ
Труба ИКАПЛАСТ SN16 безнапорная серия DN/ID45040061Под заказ
Труба ИКАПЛАСТ SN16 безнапорная серия DN/ID56250061Под заказ
Труба ИКАПЛАСТ SN16 безнапорная серия DN/ID67760061Под заказ
Труба ИКАПЛАСТ SN16 безнапорная серия DN/ID92680061Под заказ
Труба ИКАПЛАСТ SN16 безнапорная серия DN/ID11451 00061Под заказ
Аксессуары

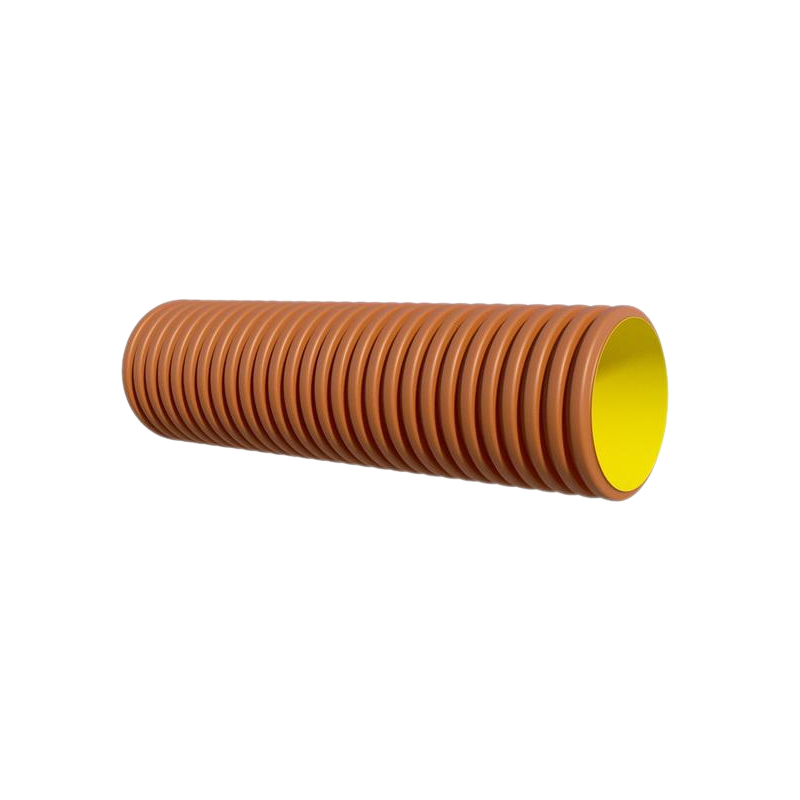

Канализационная труба ИКАПЛАСТ SN16

Труба безнапорная из полипропилена блок-сополимера с высоким модулем упругости.
Цвет внутренней поверхности — жёлтый.
SN16 — кольцевая жёсткость.
Изготавливается по ТУ 22.21.21-014-50049230-2018, соответствует ГОСТ Р 54475-2011.
Если вы не можете подобрать необходимую толщину или диаметр, звоните нам. Наш специалист поможет подобрать и купить канализационную наружную трубу ИКАПЛАСТ SN16.

Канализационные двухслойные гофрированные трубы из полипропилена характеризуются рядом преимуществ по сравнению с трубами из других материалов.

Преимущества

  • долговечность — гарантированный срок службы не менее 50 лет
  • стойкость к растрескиванию при отрицательных температурах до -20°С
  • высокая химическая стойкость и коррозийная стойкость — надёжная защита от агрессивных сред и коррозии
  • гидравлическая гладкость — внутренняя поверхность обеспечивает высокую пропускную способность и самоочищение
  • экологическая безопасность — изготовлена из материалов, не оказывающих негативного влияния на окружающую среду
  • герметичность и прочность — обеспечивает устойчивость к механическим повреждениям на протяжении всего срока эксплуатации

Расшифровка номенклатуры

SN16 — кольцевая жёсткость трубы.
DN/OD — серия труб с наружным диаметром.
DN/ID — серия труб с внутренним диаметром.

Когда труба устанавливается на большую глубину или подвергается значительным нагрузкам из-за особенностей грунта, применяется кольцевая жёсткость SN16.
Параметр измеряется в кН/м².
Показывает какие динамические и статические нагрузки грунта, транспорта способна выдержать труба.
При использовании трубы SN16 сверху можно уложить слой грунта до 15 метров. При этом глубина укладки труб ИКАПЛАСТ подтверждается расчётом по прочности и устойчивости, в том числе к всплытию.

Серия труб указывается в проектной документации.

Область применения

  • сейсмоопасные районы
  • под дорогой без футляров
  • ливневая система безнапорного водоотведения
  • промышленная система безнапорного водоотведения
  • хозяйственно-бытовая система безнапорного водоотведения

Отличается возможностью применения в условиях увеличенной инсоляции и с повышенными требованиями к прочности трубопровода.

Конструкция

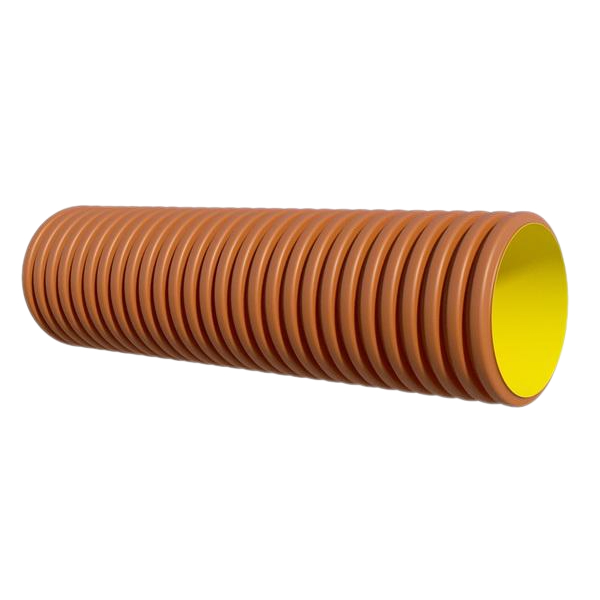

Канализационная труба обладает двухслойной структурой.
Производится путём соединения внешней гофрированной оболочки, которая защищает от механических повреждений, с внутренней гладкой стенкой. За счёт поперечных рёбер жёсткости магистраль выдерживает давление грунта.

Для быстрого отличия труб для внешней канализации от труб для внутренней канализации внешняя стенка окрашена в рыжий цвет.
Производитель ввёл определённый цвет для каждого класса кольцевой жёсткости, что позволяет легко отличить их друг от друга, поэтому внутренняя стенка SN16 окрашена в жёлтый цвет.

По запросу канализационные трубы могут быть произведены с защитной оболочкой, которая даёт повышенную прочность и устойчивость к внешним нагрузкам и локальным деформациям, а также обеспечивает дополнительную защиту к УФ-излучению при хранении и строительстве.

Технические характеристики

  • диаметр 110–1000 мм
  • рабочая длина трубы — 6 м
  • диаметр 110, 200–340 — без раструба, в комплекте 2 резиновых уплотнителя и 1 муфта
  • диаметр 400–1000 мм — снабжены раструбом, в комплекте 1 резиновый уплотнитель

Трубы поставляются в полной комплектации и готовы к установке.
Вам не нужно тратить время и средства на самостоятельный поиск и приобретение дополнительных деталей.

Просты в монтаже и легки в транспортировке за счёт небольшого веса.

Тип соединения труб — раструб, соединительная муфта.

Безнапорная гофрированная канализационная наружная труба ИКАПЛАСТ SN16

Таблица 1. Диаметры трубы

Диаметр D, ммДиаметр D1, ммДиаметр D2, мм
11096122
160139172
200174218
225200244
250217266
285250285
315275334
340300340
400348424
450400488
500432526
562500604
630542630
677600697
800694825
926800948
114510001165



Трубы ИКАПЛАСТ SN16 производятся в двух сериях: серия DN/OD и серия DN/ID.

Таблица 2. Номинальные диаметры серии DN/OD

Наружный диаметр D (OD), ммВнутренний диаметр D1, ммРабочая длина L, ммТеоретическая масса, кг/шт
1109660005
160139600010,7
200174600014,5
225200600021,4
250217600023,4
315275600039,9
400348600059,3
500432600068,1
630*5426000115
8006946000177



* — трубы с интегрированным раструбом и уменьшенной высотой гофры в месте соединения с раструбом.

Таблица 3. Номинальные диаметры серии DN/ID

Наружный диаметр D, ммВнутренний диаметр D1 (ID), ммРабочая длина L, ммТеоретическая масса, кг/шт
285*250600029,9
340*300600045,2
450400600068,1
5625006000101
677*6006000140
926*8006000255
1145*10006000342



* — трубы с интегрированным раструбом и уменьшенной высотой гофры в месте соединения с раструбом.

Схема трубы с раструбом и постоянной высотой гофры

Безнапорная гофрированная канализационная наружная труба ИКАПЛАСТ SN16

Схема трубы с раструбом и уменьшенной высотой гофры в месте соединения с раструбом

Безнапорная гофрированная канализационная наружная труба ИКАПЛАСТ SN16

Сертификация

Производство труб осуществляется по ТУ 22.21.21-014-50049230-2018, соответствует ГОСТ Р 54475-2011.
Каждая партия проходит проверку в сертифицированной лаборатории завода ИКАПЛАСТ, выдаётся паспорт качества.

Сделав выбор в пользу ИКАПЛАСТ SN16, вы получите идеальное решение для надёжной и долговечной системы безнапорного водоотведения.
Благодаря высокой кольцевой жёсткости, труба обеспечит максимальную эффективность вашего проекта.
