Применение
- отопление с переменным расходом
- системы рециркуляции горячей воды
- отопление с переменной температурой
- промышленные системы с циркуляцией теплоносителя

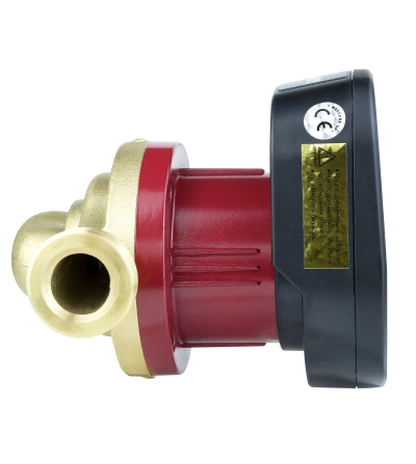

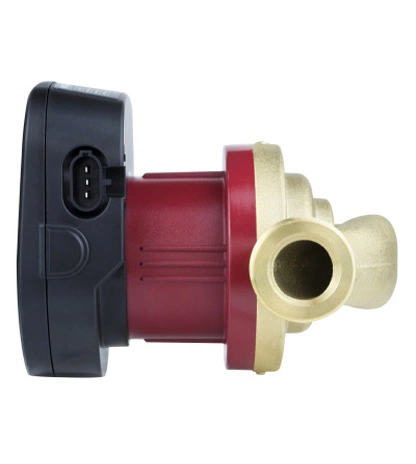

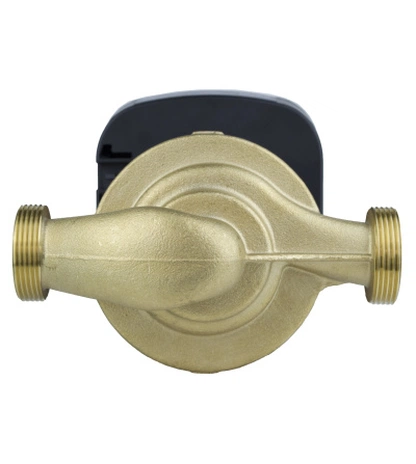

Циркуляционный насос Wellmix WRE 32/180-180 B с частотным регулированием (корпус латунь)
Толщина:
Материал
| Материал | Розничная цена | Наличие | ||||
|---|---|---|---|---|---|---|
| {{pt_js.cdpl_caption}} | {{pt_js.cdpl_kolvo_val_or_minus}} |
{{pt_js.cdpl_cost_str}}
{{pt_js.cdpl_cost_spravka_str}}
|
{{pt_js.availability_display}} |
|
||
|
|
||||||
Циркуляционный насос Wellmix WRE 32/180-180 B с частотным регулированием (корпус латунь)
Циркуляционный насос с «мокрым ротором»: ротор двигателя в процессе работы омывается перекачиваемой жидкостью.
Оснащён двигателем с постоянными магнитами и встроенным интеллектуальным преобразователем частоты, обеспечивающим согласование производительности насоса с фактической потребностью системы.
Если у вас есть вопросы по подбору насоса, звоните нам. Наш специалист отдела изоляционных решений поможет подобрать и купить циркуляционный насос Wellmix WRE 32/180-180 B с частотным регулированием.
Расшифровка номенклатуры
WRE — серия.
32 — номинальный диаметр подключения, мм.
180 — максимальный напор, дм.
180 — монтажная длина насоса, мм.
B — корпус из латуни.
Преимущества
- низкий уровень шума
- высокий класс энергоэффективности

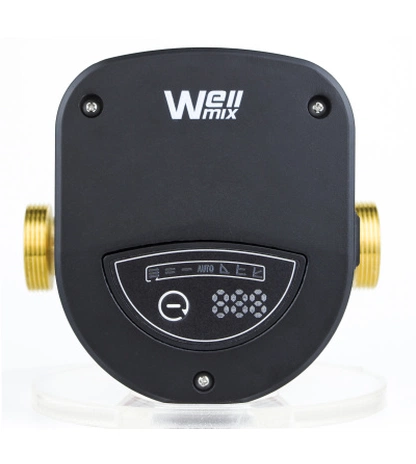

- на цифровой панели управления отображается текущая потребляемая насосом мощность, текущий режим работы (пропорциональное давление, постоянное давление, фиксированная скорость), а также индикация режима «Automatic»
Условия эксплуатации
- класс защиты IP 44
- максимальная влажность 95%
- максимальное давление в системе 1 МПа
- температура окружающей среды от 0°С до 40°С
- температура перекачиваемой жидкости от +2°С до +110°С
Перекачиваемая жидкость должна быть чистой, неагрессивной и невзрывоопасной, без содержания частиц, волокон или минеральных масел.
Насосное оборудование нельзя использовать для перекачки легковоспламеняющихся жидкостей.
Если насос используется для перекачки жидкостей с относительно высокой вязкостью, это приведет к снижению производительности насоса, что нужно учитывать при подборе насоса.
Габаритные и присоединительные размеры
Габаритные и присоединительные размеры насоса Веллмикс WRE 32/180-180 B с частотным регулированием (корпус латунь) приведены в таблице 1.
Таблица 1. Габаритные и присоединительные размеры
| Показатель | Значение |
|---|---|
| Модель | WRE 32/180-180 B |
| Монтажная длина, L, мм | 180 |
| Общая высота насоса, H1, мм | 185 |
| Высота выступающей части, H2, мм | 54 |
| Ширина корпуса, B1, мм | 155 |
| Тип и размер резьбы, G, дюймы | 2" |
Гидравлические характеристики
Гидравлические характеристики представлены на рисунке ниже.
Гарантия
Гарантийный срок на насосы WELLMIX составляет 2 года со дня продажи.
| Показатель | Значение |
|---|---|
| Серия | WRE |
| Мощность, кВт | 0,260 |
| Напряжение, В | 220 |
| Номинальный ток, А | 1,9 |
| Расход, м3/ч | 9,5 |
| Материал корпуса | Латунь |
| Материал рабочего колеса | Композит |
| Стандарт подключения | Резьба |
| Патрубок на стороне всасывания | 2" |
| Патрубок на напорной стороне | 2" |
| Монтажная длина, мм | 180 |
| Масса, кг | 3,64 |
| Максимальное рабочее давление, бар | 10 |
| Максимальный расход, м3/ч | 9,5 |
| Максимальный напор, м | 18 |
Инструкция по установке, электроподключению и вводу в эксплуатацию насоса Wellmix WRE 32/180-180 B с частотным регулированием
Все монтажные работы должны проводиться только квалифицированными специалистами. С соблюдением всех общих и местных предписаний и норм по технике безопасности.
Перед началом монтажа следует отключить источник питания и перевести сетевой выключатель в положение 0. Прежде чем приступить к работе, необходимо отключить все источники внешнего питания, подсоединенные к насосу, необходимо принять меры, исключающие случайное включение электропитания.
- Подготовьте систему. Устанавливайте насос только после завершения всех монтажных и сварочных работ и промывки системы.
- Выберите место. Насос можно монтировать как на подающем, так и на обратном трубопроводе. Старайтесь выбрать участок, удобный для обслуживания.
- Соблюдайте ориентацию. Вал двигателя должен располагаться строго горизонтально.
- Рекомендуется установить запорные вентили до и после насоса, а перед насосом — сетчатый грязевой фильтр.
- Не ставьте насос в местах с агрессивными веществами или под физическим воздействием.
- Расположите насос так, чтобы исключить случайный контакт с его горячими поверхностями.
- Если вы утепляете насос, не изолируйте места крепления фланца мотора. Категорически запрещено закрывать изоляцией электронную панель управления и клеммную коробку — это может привести к неисправности.
- Не поднимайте насос за питающий кабель.
- Проверьте параметры сети. Убедитесь, что напряжение и частота в вашей сети совпадают с данными на фирменной табличке насоса.
- Насос обязательно нужно заземлить. Неправильное заземление или его отсутствие могут привести к поломке или поражению током.
- Подключайте насос через внешний двухконтактный выключатель. Расстояние между разомкнутыми контактами на всех полюсах должно быть не менее 3 мм. Также желательно использовать устройство защитного отключения (УЗО) — соблюдайте местные нормы.
- Убедитесь, что кабель не касается корпуса насоса и трубопровода. Защитите его от влаги.
- Сертифицированный электрик должен проверить правильность выполнения всех электромонтажных работ.
