Применение
- тёплый пол
- радиаторное отопление
- система кондиционирования
Циркуляционный насос Wellmix WRS 20/60 (130 мм)
Толщина:
Материал
| Материал | Розничная цена | Наличие | ||||
|---|---|---|---|---|---|---|
| {{pt_js.cdpl_caption}} | {{pt_js.cdpl_kolvo_val_or_minus}} |
{{pt_js.cdpl_cost_str}}
{{pt_js.cdpl_cost_spravka_str}}
|
{{pt_js.availability_display}} |
|
||
|
|
||||||

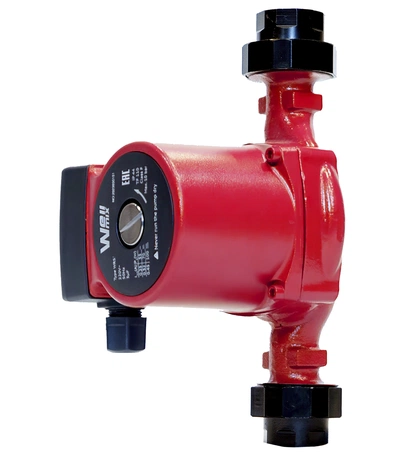

Циркуляционный насос Wellmix WRS 20/60 (130 мм)
Центробежный циркуляционный насос с «мокрым ротором»: ротор двигателя в процессе работы омывается перекачиваемой жидкостью.
Предназначен для обеспечения принудительной циркуляции теплоносителя в системах радиаторного отопления и тёплого пола.
Для выбора оптимального режима работы насос имеет три скорости, изменяемые ручным переключателем.
Монтируется прямо на трубопровод.
Не используется в системах горячего, холодного и питьевого водоснабжения.
Если у вас есть вопросы по подбору насоса, звоните нам. Наш специалист отдела изоляционных решений поможет подобрать и купить циркуляционный насос Wellmix WRS 20/60 (130 мм).
Расшифровка номенклатуры
WRS – серия.
20 – номинальный диаметр подключения, мм.
60 – максимальный напор, дм.
130 – монтажная длина насоса, мм.
Рабочие жидкости
- вода
- чистые, неагрессивные, взрывобезопасные жидкости, без твёрдых или длинноволокнистых включений, а также примесей, содержащих минеральные масла
- допускается применение специальных антифризов для систем отопления на основе гликоля с концентрацией не более 50%
При перекачивании раствора гликоля в концентрации более 20% требуется учитывать поправки гидравлических характеристик насоса.
Устройство насоса
Габаритные и присоединительные размеры
Габаритные и присоединительные размеры приведены в таблице 1.
Таблица 1. Габаритные и присоединительные размеры
| Показатель | Значение |
|---|---|
| Модель | WRS 20/60-130 |
| Количество скоростей | 3 |
| L | 130 |
| H1 | 130 |
| H2 | 29 |
| B1 | 128 |
| B2 | 78 |
| G | 1 |
L – монтажная длина, мм
H1 – общая высота насоса, мм
H2 – высота выступающей части, мм
B1 – максимальная ширина корпуса, мм
B2 – ширина по основному цилиндрическому корпусу (без учёта выступающих элементов), мм
G – тип и размер резьбы, дюймы
Гидравлические характеристики
Гидравлические характеристики представлены на рисунке ниже.
Гарантия
Гарантийный срок на насосы WELLMIX составляет 2 года со дня продажи.
| Показатель | Значение |
|---|---|
| Серия | WRS |
| Мощность, кВт | 0.1 |
| Напряжение, В | 220 |
| Номинальный ток, А | 0.45 |
| Расход, м3/ч | 2.5 |
| Материал корпуса | Чугун |
| Материал рабочего колеса | Композит |
| Стандарт подключения | Резьба G |
| Патрубок на стороне всасывания | 1" |
| Патрубок на напорной стороне | 1" |
| Монтажная длина, мм | 130 |
| Масса, кг | 2.15 |
| Максимальное рабочее давление, бар | 10 |
| Температура перекачиваемой жидкости,°С | -10...+110 |
| Максимальная температура окружающей среды, °С | +40 |
| Максимальный расход, м3/ч | 2.5 |
| Максимальный напор, м | 6 |
Инструкция по установке, электроподключению и вводу в эксплуатацию насоса Wellmix WRS 20/60 (130 мм)
Все монтажные работы должны проводиться только квалифицированными специалистами. С соблюдением всех общих и местных предписаний и норм по технике безопасности.
Перед началом монтажа следует отключить источник питания и перевести сетевой выключатель в положение 0. Прежде чем приступить к работе, необходимо отключить все источники внешнего питания, подсоединенные к насосу, необходимо принять меры, исключающие случайное включение электропитания.
- Подготовьте систему. Устанавливайте насос только после завершения всех монтажных и сварочных работ и промывки системы.
- Выберите место. Насос можно монтировать как на подающем, так и на обратном трубопроводе. Старайтесь выбрать участок, удобный для обслуживания.
- Соблюдайте ориентацию. Вал двигателя должен располагаться строго горизонтально.
- На корпусе насоса есть стрелка — убедитесь, что поток жидкости идёт в соответствии с ней.
- Рекомендуется установить запорные вентили до и после насоса, а перед насосом — сетчатый грязевой фильтр.
- Не ставьте насос в местах с агрессивными веществами или под физическим воздействием.
- Расположите насос так, чтобы исключить случайный контакт с его горячими поверхностями.
- При утеплении не изолируйте места крепления фланца мотора и дренажные отверстия в корпусе статора (они должны смотреть вертикально вниз).
- Если нужно изменить положение клеммной коробки, действуйте так: отключите питание, слейте жидкость, закройте запорные клапаны, открутите четыре винта на корпусе статора, поверните корпус в нужное положение и затяните винты обратно. Перед любыми работами с клеммной коробкой полностью обесточьте насос.
- Проверьте параметры сети. Убедитесь, что напряжение и частота в вашей сети совпадают с данными на фирменной табличке насоса.
- Насос обязательно нужно заземлить. Неправильное заземление или его отсутствие могут привести к поломке или поражению током.
- Подключайте насос через внешний выключатель. Расстояние между разомкнутыми контактами на всех полюсах должно быть не менее 3 мм. Также желательно использовать устройство защитного отключения (УЗО) — соблюдайте местные нормы.
- Убедитесь, что кабель не касается корпуса насоса и трубопровода. Защитите его от влаги.
- Сертифицированный электрик должен проверить правильность выполнения всех электромонтажных работ.
