Применение
- тёплый пол
- радиаторное отопление
- система кондиционирования

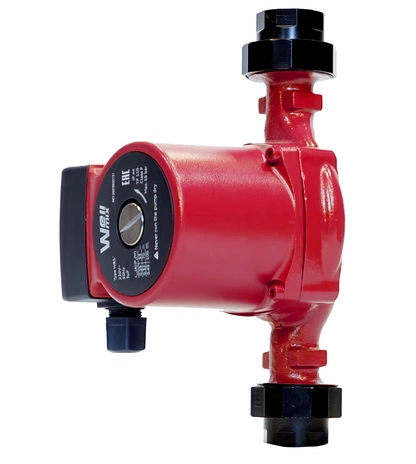

Циркуляционный насос Wellmix WRS 32/80 (180 мм)
Толщина:
Материал
| Материал | Розничная цена | Наличие | ||||
|---|---|---|---|---|---|---|
| {{pt_js.cdpl_caption}} | {{pt_js.cdpl_kolvo_val_or_minus}} |
{{pt_js.cdpl_cost_str}}
{{pt_js.cdpl_cost_spravka_str}}
|
{{pt_js.availability_display}} |
|
||
|
|
||||||
Циркуляционный насос Wellmix WRS 32/80 (180 мм)
Центробежный циркуляционный насос с «мокрым ротором»: ротор двигателя в процессе работы омывается перекачиваемой жидкостью.
Предназначен для обеспечения принудительной циркуляции теплоносителя в системах радиаторного отопления и тёплого пола.
Для выбора оптимального режима работы насос имеет три скорости, которые изменяются ручным переключателем.
Не используется в системах горячего, холодного и питьевого водоснабжения.
Если у вас есть вопросы по подбору насоса, звоните нам. Наш специалист отдела изоляционных решений поможет подобрать и купить циркуляционный насос Wellmix WRS 32/80 (180 мм).
Расшифровка номенклатуры
WRS — серия.
32 — номинальный диаметр подключения, мм.
80 — максимальный напор, дм.
180 — монтажная длина насоса, мм.
Рабочие жидкости
- вода
- чистые, неагрессивные, взрывобезопасные жидкости, без твёрдых или длинноволокнистых включений, а также примесей, содержащих минеральные масла
- допускается применение специальных антифризов для систем отопления на основе гликоля с концентрацией не более 50%
При перекачивании раствора гликоля в концентрации более 20% требуется учитывать поправки гидравлических характеристик насоса.
Устройство насоса
Монтируется прямо на трубопровод.
Габаритные и присоединительные размеры
Габаритные и присоединительные размеры приведены в таблице 1.
Таблица 1. Габаритные и присоединительные размеры
| Показатель | Значение |
|---|---|
| Модель | WRS 32/80-180 |
| Монтажная длина, L1, мм | 180 |
| Длина части корпуса, L2, мм | 90 |
| Общая высота насоса, H1, мм | 135 |
| Высота выступающей части, H2, мм | 35 |
| Ширина корпуса по выступающим частям, B1, мм | 145 |
| Ширина по основной части корпуса, B2, мм | 95 |
| Тип и размер резьбы, G, дюймы | 2 |
Гидравлические характеристики
Гидравлические характеристики представлены на рисунке ниже.
Гарантия
Гарантийный срок на насосы WELLMIX составляет 2 года со дня продажи.
| Показатель | Значение |
|---|---|
| Серия | WRS |
| Мощность, кВт | 0.248 |
| Напряжение, В | 220 |
| Число фаз питания электродвигателя | 1 фаза |
| Номинальный ток, А | 1,13 |
| Расход, м3/ч | 10 |
| Материал корпуса | Чугун |
| Материал рабочего колеса | Композит |
| Стандарт подключения | Резьба G |
| Патрубок на стороне всасывания | 1 1/2" |
| Патрубок на напорной стороне | 1 1/2" |
| Монтажная длина, мм | 180 |
| Масса, кг | 4,75 |
| Максимальное рабочее давление, бар | 10 |
| Температура перекачиваемой жидкости,°С | -10...+110 |
| Максимальная температура окружающей среды,°С | +40 |
| Область применения | Отопление и кондиционирование |
| Максимальный расход, м3/ч | 10 |
| Максимальный напор, м | 8 |
Инструкция по установке, электроподключению и вводу в эксплуатацию насоса Wellmix WRS 32/80 (180 мм)
Все монтажные работы должны проводиться только квалифицированными специалистами. С соблюдением всех общих и местных предписаний и норм по технике безопасности.
Перед началом монтажа следует отключить источник питания и перевести сетевой выключатель в положение 0. Прежде чем приступить к работе, необходимо отключить все источники внешнего питания, подсоединенные к насосу, необходимо принять меры, исключающие случайное включение электропитания.
- Подготовьте систему. Устанавливайте насос только после завершения всех монтажных и сварочных работ и промывки системы.
- Выберите место. Насос можно монтировать как на подающем, так и на обратном трубопроводе. Старайтесь выбрать участок, удобный для обслуживания.
- Соблюдайте ориентацию. Вал двигателя должен располагаться строго горизонтально.
- На корпусе насоса есть стрелка — убедитесь, что поток жидкости идёт в соответствии с ней.
- Рекомендуется установить запорные вентили до и после насоса, а перед насосом — сетчатый грязевой фильтр.
- Не ставьте насос в местах с агрессивными веществами или под физическим воздействием.
- Расположите насос так, чтобы исключить случайный контакт с его горячими поверхностями.
- При утеплении не изолируйте места крепления фланца мотора и дренажные отверстия в корпусе статора (они должны смотреть вертикально вниз).
- Если нужно изменить положение клеммной коробки, действуйте так: отключите питание, слейте жидкость, закройте запорные клапаны, открутите четыре винта на корпусе статора, поверните корпус в нужное положение и затяните винты обратно. Перед любыми работами с клеммной коробкой полностью обесточьте насос.
- Проверьте параметры сети. Убедитесь, что напряжение и частота в вашей сети совпадают с данными на фирменной табличке насоса.
- Насос обязательно нужно заземлить. Неправильное заземление или его отсутствие могут привести к поломке или поражению током.
- Подключайте насос через внешний выключатель. Расстояние между разомкнутыми контактами на всех полюсах должно быть не менее 3 мм. Также желательно использовать устройство защитного отключения (УЗО) — соблюдайте местные нормы.
- Убедитесь, что кабель не касается корпуса насоса и трубопровода. Защитите его от влаги.
- Сертифицированный электрик должен проверить правильность выполнения всех электромонтажных работ.
