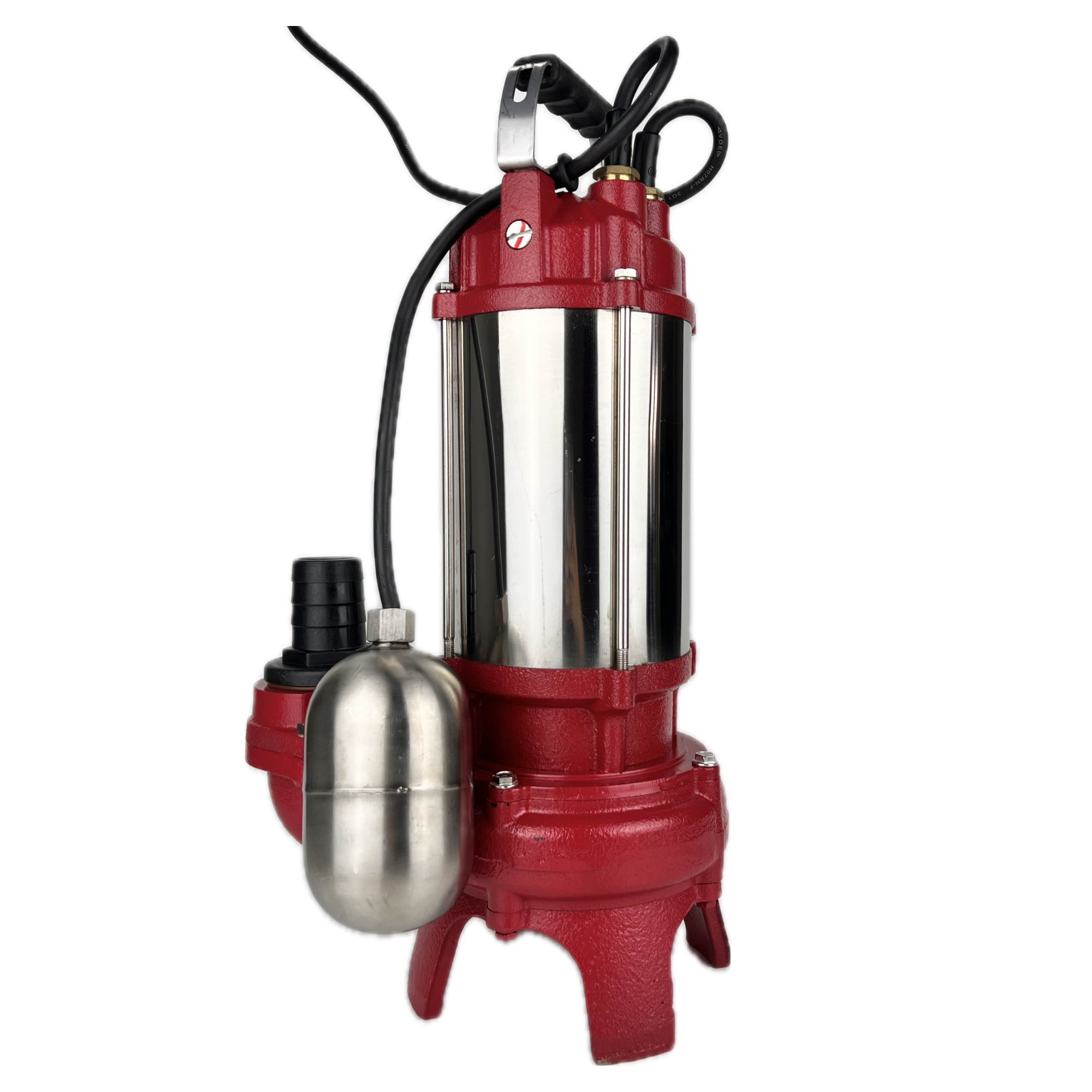

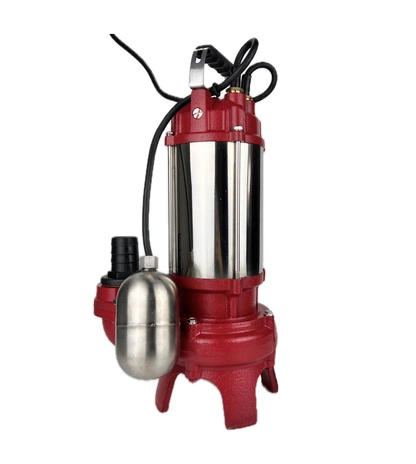

Дренажный насос Wellmix WQD 15-15-2.2-HT (+90С, 2200Вт, 1х220В, 5мм)

Инструкция по установке, электроподключению и вводу в эксплуатацию насоса Wellmix WQD 15-15-2.2-HT

Прежде чем приступить к работе, необходимо отключить все источники внешнего питания, подсоединённые к насосу, необходимо убедиться, что насос не сможет включиться случайно.

Установка и электроподключение должно производиться только квалифицрованным специалистом (имеющим необходимое удостоверение и допуск к выполнению данных работ) и в соответствии с местными действующими нормами и правилами.

Прежде чем подключить насос к электросети, убедитесь, что напряжение и частота для данной модели, указанные в таблице с характеристиками, соответствуют параметрам подключаемой электросети (220В/50ГЦ или 380В/50ГЦ). Источник питания, к которому подключается насос должен иметь заземление и УЗО.

1. Перед установкой насоса проверьте целостность сетевого кабеля, штепселя и всех частей насоса. При обнаружении какой-либо неисправности обратитесь в гарантийную мастерскую.
2. Убедитесь, что сопротивление изоляции превышает 50 MΩ.
3. Сначала прикрутите присоединительный штуцер к выходному патрубку насоса, а затем присоедините напорный шланг к штуцеру и надёжно зафиксируйте его с помощью хомута (не входит в комплект поставки). Диаметр напорного шланга/выходного трубопровода должен быть равным или больше диаметра штуцера насоса. При укладке напорного шланга не допускайте его перегибов.
4. Привяжите эластичную верёвку или трос (не входят в комплект поставки) к ручке для переноски насоса, приподнимите насос и медленно опустите его в жидкость. Зафиксируйте насос, шланг и верёвку/ трос. Крепление насоса должно иметь эластичную часть! Внимание! Перемещайте насос, держа его только за веревку/трос. Запрещено перемещать насос при помощи сетевого кабеля или поплавкового выключателя!
5. Насос необходимо погружать в воду в вертикальном положении, подвешивать на расстоянии не менее 0,5 метров от дна, что предотвращает его заиливание (всасывание донных отложений).
6. Обращайте внимание на герметичность соединения напорного шланга / выходного трубопровода. Даже небольшая течь в напорном шланге / выходном трубопроводе сокращает производительность и высоту подъёма насоса.
7. Насос должен быть надлежаще заземлён. Источник питания насоса должен быть оборудован УЗО. Заземление насоса должно осуществляться стальным проводом без изоляции диаметром не менее 3 мм. Один конец провода необходимо присоединить к насосу с помощью заземляющего винта, а другой конец провода — присоединить к заземлителю. В качестве заземлителей могут быть использованы: а. Вертикально забитые в землю стальные трубы (с толщиной стенок не менее 3,5 мм), стержни, стальные ленты (с толщиной не менее 4 мм или размером поперечного сечения не менее 48 мм). б. Металлические трубы артезианских колодцев. в. Металлические трубы зданий и сооружений, исключая газопроводные трубы, трубы отопительной и водопроводной систем. г. Проволока диаметром не менее 3 мм. Расстояние от заземлителей до фундаментов зданий и сооружений должно быть не менее 1,5 м. Верхнюю кромку труб и заземлителей из стальных лент необходимо закапывать на глубину не менее 0,6 м. Заземляющий провод должен быть надёжно присоединен к заземлителю.
8. Подключите насос к электрической сети. Насос начнёт свою работу. Для прекращения работы насоса отсоедините его от источника питания.
9. Однофазные насосы будут работать в автоматическом режиме. При подъёме уровня воды поплавковый выключатель автоматически включит насос. Если уровень воды опустится ниже необходимого для работы насоса, насос автоматически выключится. Внимание! Запрещается фиксировать поплавковый выключатель насоса в определённом положении! Поплавковый выключатель должен свободно перемещаться вместе с изменяющимся уровнем воды!
10. Если насос находится далеко от источника питания и необходимо использовать удлинитель для его подключения, сечение провода удлинителя должно соответствовать мощности подключаемого насоса и увеличиваться с увеличением его длины, иначе насос не сможет работать нормально из-за значительного падения напряжения в удлинителе. Правильное сечение проводов в удлинителе должен подбирать квалифицированный специалист! Если удлинитель используется вне помещения, провод удлинителя должен быть с резиновой изоляцией.
11. На сетевом кабеле однофазных насосов установлено реле защиты от перегрузки по току. Внимание! Категорически запрещается допускать попадания влаги на данное реле и погружать его в жидкость.
12. Сертифицированный электрик должен проверить правильность выполнения всех электромонтажных работ.
