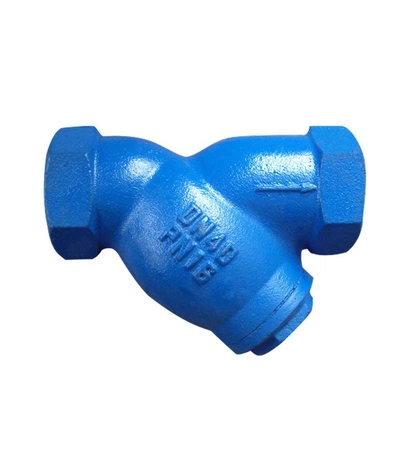

Фильтр REON тип RSV91 резьбовой сетчатый чугунный
Толщина:
Материал
| Материал | Розничная цена | Наличие | ||||
|---|---|---|---|---|---|---|
| {{pt_js.cdpl_caption}} | {{pt_js.cdpl_kolvo_val_or_minus}} |
{{pt_js.cdpl_cost_str}}
{{pt_js.cdpl_cost_spravka_str}}
|
{{pt_js.availability_display}} |
|
||
|
|
||||||

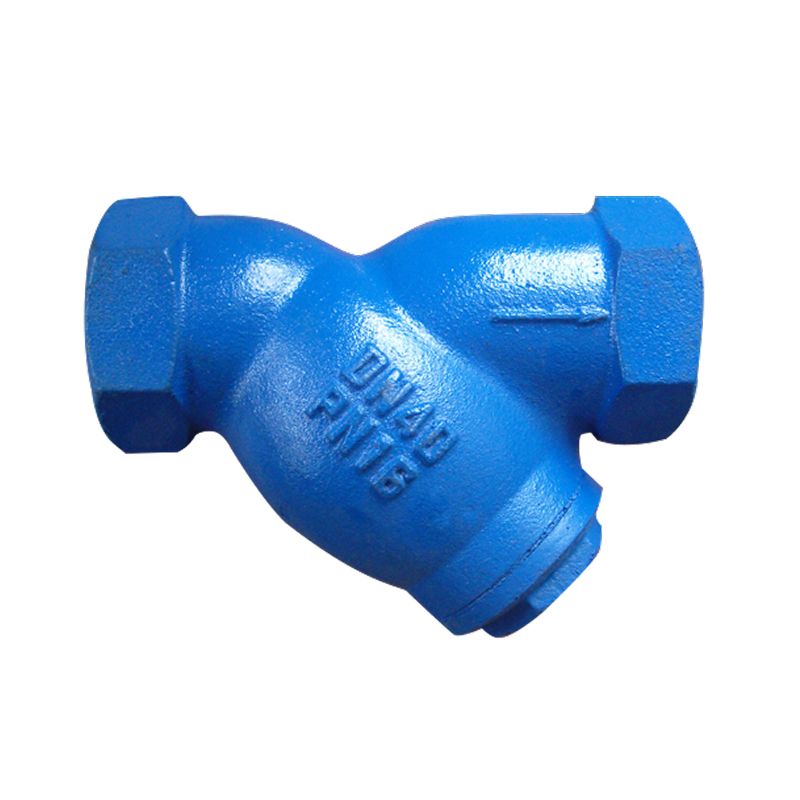

REON тип RSV91 фильтр сетчатый чугунный
Предназначен для механической очистки рабочей среды от грязи, ржавчины, стружки и т.д.
Применяется в системах холодного и горячего водоснабжения, отопления, пара и нейтральных сред.
Если у вас есть вопросы по подбору и расчёту количества фильтров, обращайтесь в Telegram за консультацией. Наш специалист отдела изоляционных решений поможет подобрать и купить клапан фильтр REON тип RSV91 резьбовой сетчатый чугунный.
Максимальное давление РN 16 бар. Рабочая температура от -20°С до +180°С. Максимальная температура до +200°С.
Присединение — резьбовое.
Материалы конструкции
- Корпус — серый чугун GG25.
- Крышка — серый чугун GG25.
- Сетка — нержавеющая сталь AISI304.
- Сливная пробка* — сталь.
* — имеется на фильтрах DN 50–400.
Характеристики
Габаритные и присоединительные размеры фильтра сетчатого чугунного REON RSV91 приведены в таблице 1.
Таблица 1. Габаритные и присоединительные размеры
| Артикул | DN | Размер L, мм | Размер резьбы G'' | Масса, кг |
|---|---|---|---|---|
| 015RSV91 | 15 | 85 | 1/2" | 0,56 |
| 020RSV91 | 20 | 100 | 3/4" | 0,71 |
| 025RSV91 | 25 | 120 | 1" | 1,15 |
| 032RSV91 | 32 | 140 | 1 1/4" | 1,56 |
| 040RSV91 | 40 | 160 | 1 1/2" | 2,4 |
| 050RSV91 | 50 | 205 | 2" | 3,62 |
Гидравлические характеристики смотрите в таблице 2.
Таблица 2. Kv (м3/ч) фильтра чугунного
| DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 |
| Kv | 5,7 м3/ч | 10,4 м3/ч | 16,4 м3/ч | 27,3 м3/ч | 42 м3/ч | 64,7 м3/ч | 96 м3/ч | 149 м3/ч |
| DN | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
| Kv | 223 м3/ч | 347 м3/ч | 480 м3/ч | 853 м3/ч | 1104 м3/ч | 1450 м3/ч | 1800 м3/ч | 2200 м3/ч |
Перед началом технического обслуживания или демонтажем убедитесь, что изделие не находится под давлением и не имеет высокую температуру.
Не прикасайтесь к работающему изделию в связи с тем, что возможен нагрев поверхностей.
| Показатель | Значение |
|---|---|
| Номинальный диаметр, DN, мм | 15–50 |
| Максимальное давление, РN, бар | 16 |
| Диапазон рабочих температур, °С | от -20 до +180 |
| Максимальная температура, °С | до +200 |
| Присоединение | Резьбовое |
Условия монтажа фильтра чугунного REON RSV91
- Фильтр сетчатый на горизонтальном трубопроводе устанавливается в горизонтальном положении крышкой вниз.
- Установка в вертикальном положении возможна только при направлении потока сверху вниз.
- На горизонтальном паропроводе (без конденсатоотводчика в крышке) фильтр устанавливается крышкой вбок параллельно земле. Другая пространственная ориентация может привести к заполнению стакана конденсатом, что грозит снижением пропускной способности фильтра практически до нуля, гидроударами и/или запиранием паропроводной водяной (конденсатной) пробкой
- Направление потока среды должно совпадать со стрелкой на корпусе фильтра.
- Затяжку крепёжных болтов необходимо осуществлять равномерно.
