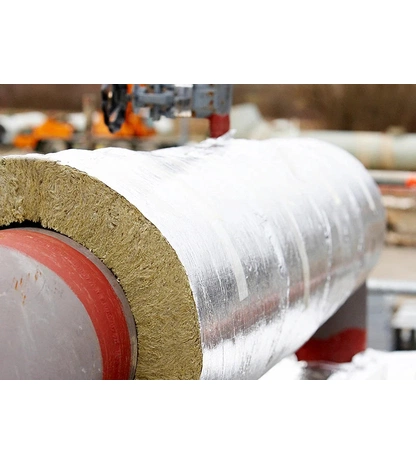

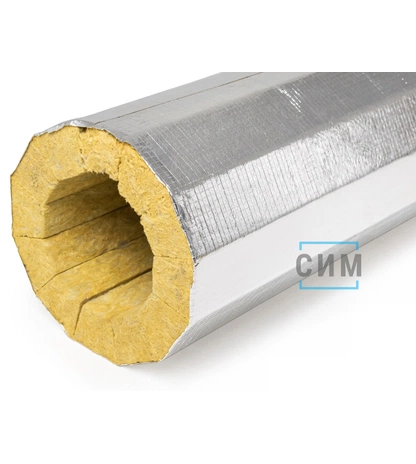

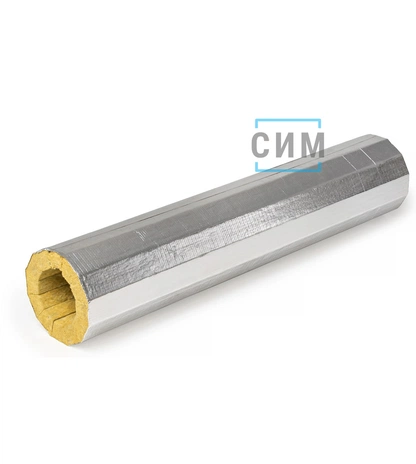

Теплоизоляционные гидрофобизированные ламели из минеральной ваты на основе расплава базальтовых пород.
Покрытие из алюминиевой фольги армированной стеклосеткой защищает от ультрафиолета.
В середине цилиндра ламели плотностью 35 кг/м³, по краям 50 кг/м³. При монтаже на трубопровод меньшая плотность будет внизу.
Применяются для рабочих помещений.

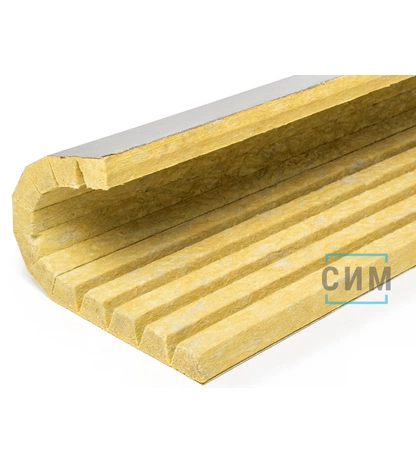

Ламельные цилиндры поставляются в виде ламельных матов заданной длины. Длина мата соответствует длине окружности изолируемого трубопровода с учётом толщины изоляционного слоя.
Если вы не можете подобрать нужную толщину, напишите нам в Telegram. Наш эксперт поможет подобрать и купить фольгированные базальтовые ламельные цилиндры ЭКОРОЛЛ КВ-35/50 ФА.
Расшифровка номенклатуры
КВ — изготовлены из каменной ваты.
35/50 — плотность снизу 35 кг/м³, сверху 50 кг/м³.
ФА — покрытие из армированной фольги.
Преимущества
химическая стойкость
биологическая стойкость
защита от ультрафиолета
простой и быстрый монтаж
температура применения до +250°С
По сравнению с ламельными матами, цилиндры имеют необходимый размер по диаметру. Обрезки отсутствуют, экономия денег и времени на монтаж.
По сравнению с вырезными цилиндрами, ламельные цилиндры при неаккуратной транспортировке не ломаются. Перевозятся на поддонах, уменьшая транспортный объём.
Для монтажа потребуются алюминиевый скотч, бандажная лента и пряжки.
Наименование
Ед. изм.
КВ-35 ФА
КВ-50 ФА
Сжимаемость
%, не более
15
10
Плотность
кг/м³
30–35
40–50
Теплопроводность
Вт/м×К
λ10
0,039
0,039
λ25
0,041
0,04
λ125
0,061
0,06
Влажность по массе
%, не более
0,5
0,5
Содержание органических веществ
%, не более
2,5
2,5
Водопоглощение
кг/м², не более
1
1
Группа горючести
Группа
Г1
Г1
Температура применения
°С
до 250
до 300
Инструкция по монтажу фольгированных ламельных цилиндров
Монтаж проводить в сухую погоду при температуре выше +10°С. Допускается проведение работ под навесом, защищающим от атмосферных осадков. Монтаж начинать с фасонного элемента — отвода, тройника и т.п. Если у трубопровода есть наклон, направление монтажа из нижней точки в верхнюю для обеспечения естественного стока атмосферных осадков по нахлёсту покровного слоя. При монтаже на высоте с использованием лесов или подъёмных механизмов работу производить втроём или вчетвером.
Поверхность основания очистить.
Перемещать цилиндры ламелями вверх покрытием вниз.
Монтаж ламельного цилиндра начинать от смонтированного утеплителя отвода или тройника. Если трубопровод имеет уклон, монтаж начинать таким образом, чтобы поперечные нахлёсты между смежными ламельными цилиндрами исключали затекание воды под нахлёст.
Проклеить продольный нахлёст герметиком.
Установить на трубопровод огибая его, соединить вверху концы ламельного цилиндра.
Закрепить цилиндр временным стяжным ремнём с двух сторон. Нахлёст должен «смотреть вниз». Рекомендуемая схема нанесения герметика указана на рисунке ниже.
Проклеить поперечный нахлёст между ламельным цилиндром и смежным с ним ламельным отводом герметиком.
Зафиксировать ламельный цилиндр бандажной лентой. Степень натяжения ленты должна исключать перемещение ламельного цилиндра и не допускать смятие материала более 5 мм от плоскости.
Убрать стяжные ремни.
Проклеить продольный и поперечный нахлёсты герметиком.
Установить на трубу и временную фиксацию из двух стяжных ремней второго ламельного цилиндра. Нахлёст должен «смотреть в низ».
Очистить нахлёсты растворителем.
Проклеить продольный и поперечный нахлёсты алюминиевой клейкой лентой.
Рекомендации
Ламельные цилиндры не предназначены для нагрузок.
Эксплуатация цилиндров должна осуществляться без механических повреждений внешнего покровного слоя. Все повреждения оперативно герметизировать.
Для обеспечения нормальной работы ламельных цилиндров необходимо проводить ежегодный осмотр с устранением выявленных дефектов.
Чем ламельные цилиндры отличаются от обычных минераловатных цилиндров?
Ламельная структура обеспечивает плотное прилегание теплоизоляции к поверхности трубопровода и повышает удобство монтажа.
Где применяются ламельные базальтовые цилиндры ЭКОРОЛЛ?

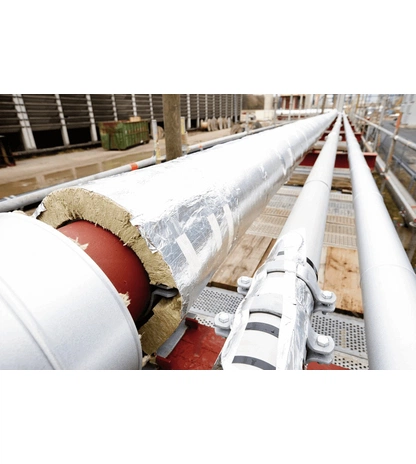

Материал используется для теплоизоляции трубопроводов отопления, ГВС, технологических и инженерных систем.
Какое покрытие выбрать?
Выбор зависит от условий эксплуатации. Для закрытых помещений применяются решения с армированной фольгой или фольма-тканью, для монтажа на улице — цилиндры с покрытием фольма-ткань для улицы.
От чего зависит цена ламельных цилиндров?
Стоимость определяется плотностью материала, толщиной теплоизоляции, типом покрытия и объёмом заказа.
Можно ли использовать ламельные цилиндры на улице?
Да. Для наружного применения рекомендуется использовать цилиндры с покрытием фольма-ткань для улицы.
