Фольгированные ламельные базальтовые отводы 90° ЭКОРОЛЛ КВ-50 ФА

Теплоизоляционный отвод из ламелей, закреплённых на армированную алюминиевую фольгу. Профессионалы монтируют изоляцию в помещении на трубопроводы систем отопления и водоснабжения.

Применение

  • отопление
  • теплоснабжение
  • водоснабжение
  • канализация
  • вентиляция
  • газопроводы
  • паропроводы
  • кондиционирование
Толщина:
Товар
Товар Толщина, мм Диаметр, мм Кол-во в упаковке, шт Розничная цена Количество
{{pt_js.cdpl_caption}} {{pt_js.cdpl_tolshina_val_or_minus}} {{pt_js.cdpl_shirina_or_diametr_val_or_minus}} {{pt_js.cdpl_kolvo_val_or_minus}}
{{pt_js.cdpl_cost_str}}
{{pt_js.cdpl_cost_spravka_str}}

Ламельный отвод ЭКОРОЛЛ КВ-50 ФА

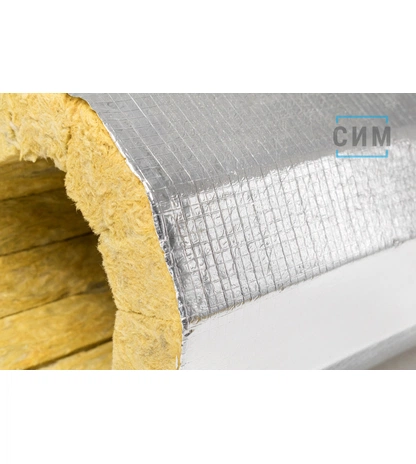

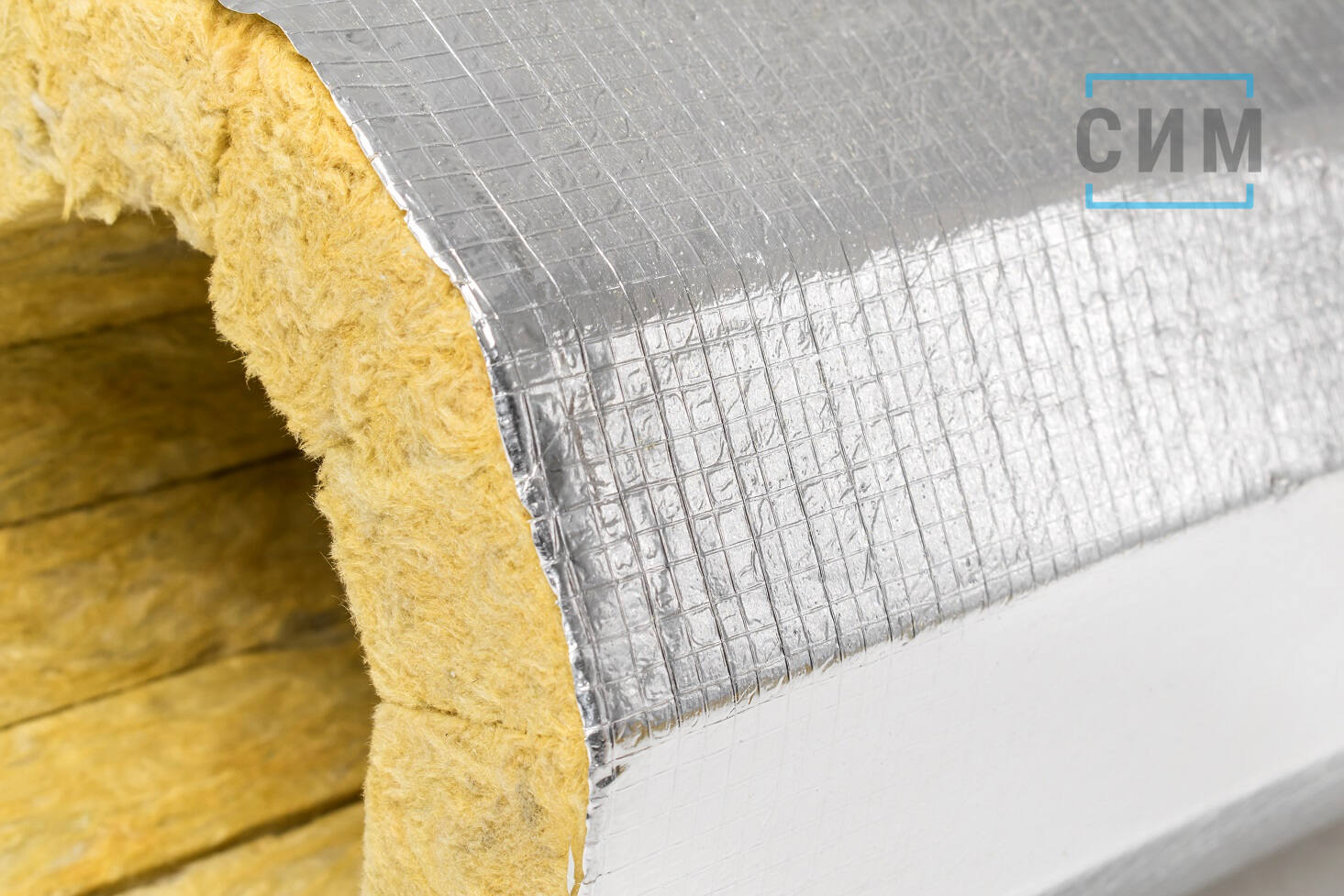

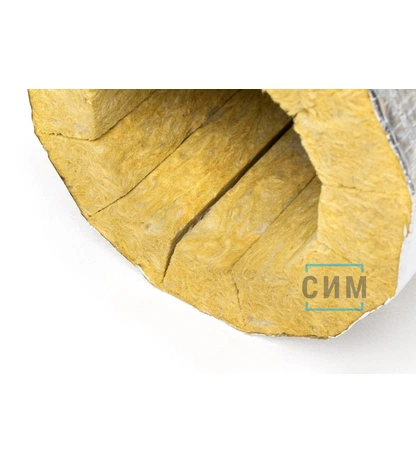

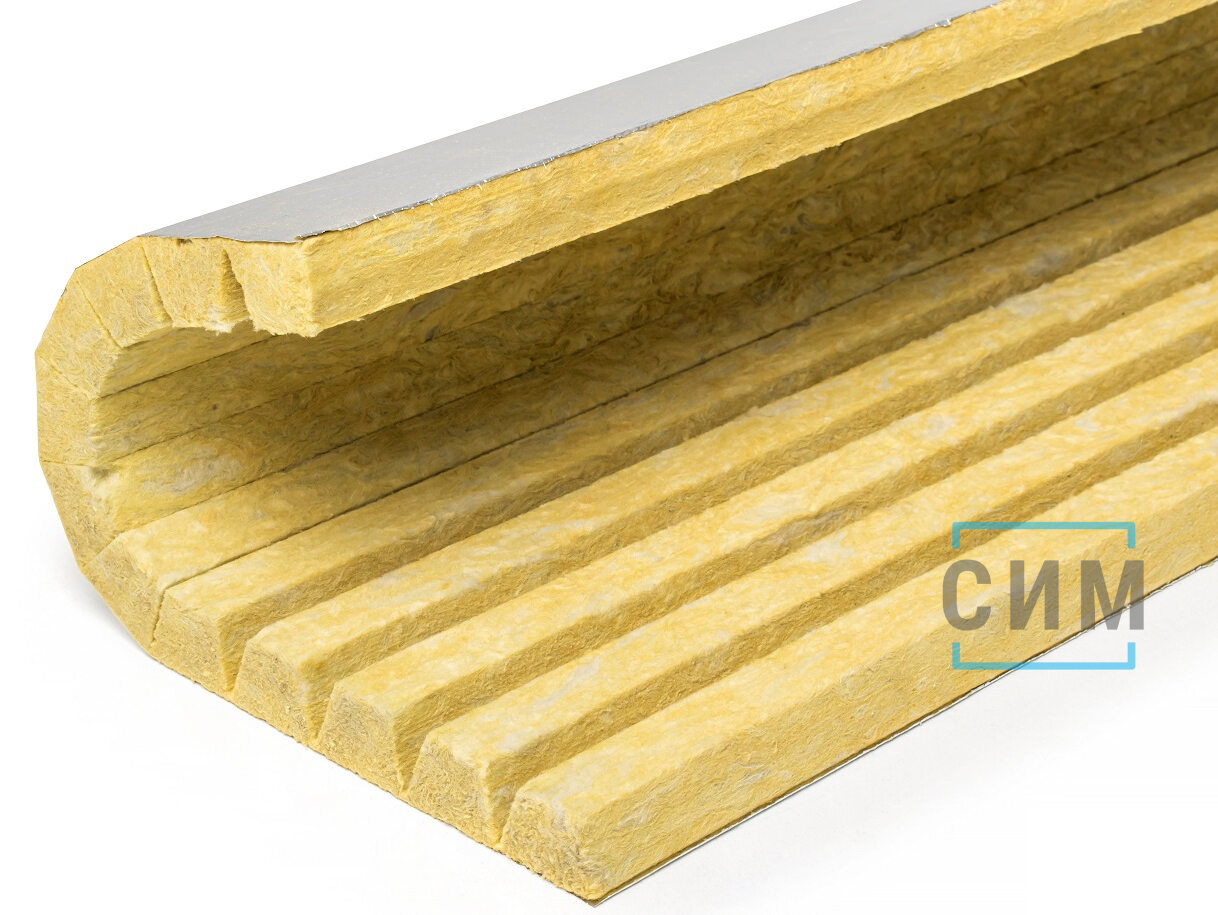

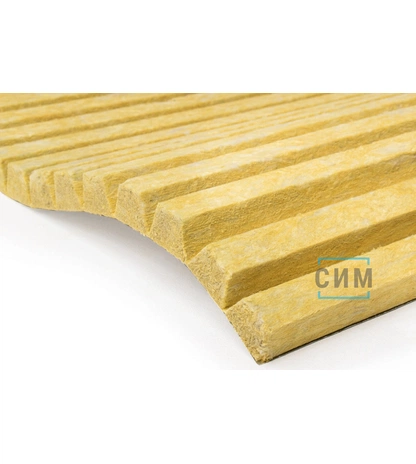

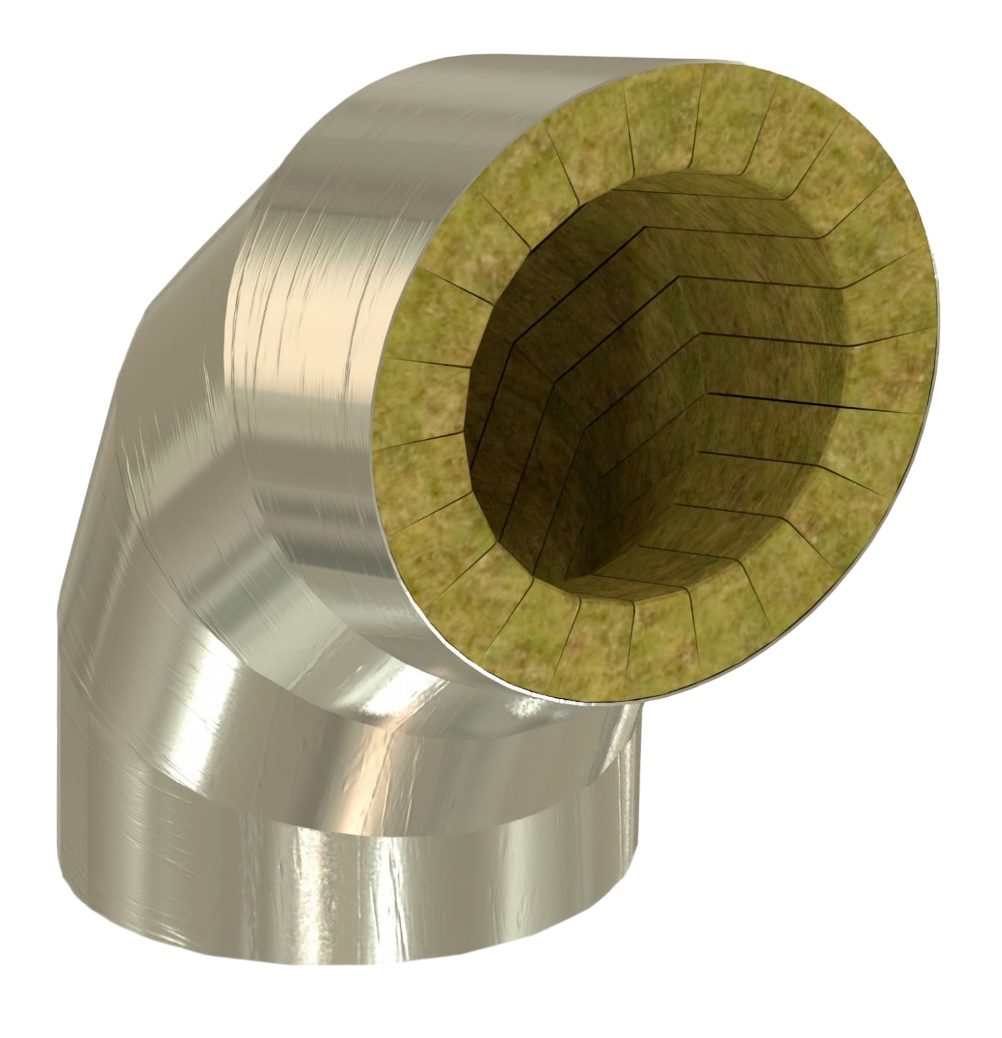

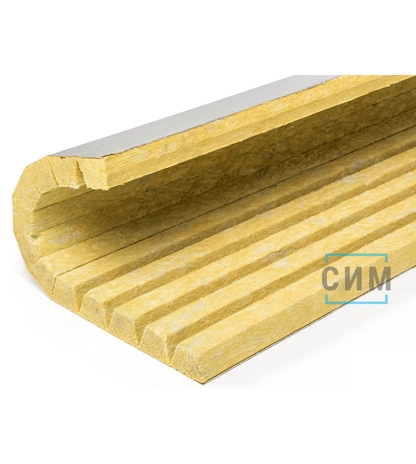

Теплоизоляционные гидрофобизированные ламели из минеральной ваты на основе расплава базальтовых пород. Покрытие из алюминиевой фольги армированной стеклосеткой защищает от ультрафиолета. Применяются для рабочих помещений. Плотность 50 кг/м3. Ламельные отводы поставляются в виде сегментов «рыбки». В зависимости от диаметра и угла изгиба трубы количество сегментов отвода будет различаться. Если вы не можете подобрать нужную толщину, напишите нам WhatsApp. Наш эксперт поможет подобрать и купить фольгированные базальтовые ламельные отводы ЭКОРОЛЛ КВ-50 ФА.
Фольгированные ламельные базальтовые отводы 90° ЭКОРОЛЛ КВ-50 ФА

Расшифровка номенклатуры

КВ — каменная вата.
50 — плотность 50 кг/м3.
ФА — фольга армированная.

Преимущества

  • химическая стойкость
  • защита от ультрафиолета
  • температура применения до +300°С
  • биологическая стойкость
  • простой и быстрый монтаж

Для монтажа потребуются алюминиевый скотч, бандажная лента и пряжки.

Наименование Ед. изм. КВ-35 ФА КВ-50 ФА
Сжимаемость %, не более 15 10
Плотность кг/м3 30–35 40–50
Теплопроводность Вт/м×К
λ10 0,039 0,039
λ25 0,041 0,04
λ125 0,061 0,06
Влажность по массе %, не более 0,5 0,5
Содержание органических веществ %, не более 2,5 2,5
Водопоглощение кг/м2, не более 1 1
Группа горючести Группа Г1 Г1
Температура применения °С до 250 до 300

Инструкция по монтажу фольгированных ламельных отводов

Монтаж проводить в сухую погоду при температуре выше +10°С. Допускается проведение работ под навесом, защищающим от атмосферных осадков.

  1. Поверхность основания очистить.
  2. Проклеить продольный нахлёст герметиком загзагом (на рисунке ниже красным показано).
  3. Установить отвод держа ламелями вверх покрытием вниз путём огибания трубопровода.
  4. Соединить в вверху концы сегмента ламельного отвода.
  5. Зафиксировать стяжным ремнём первый сегмент ламельного отвода. Нахлёст должен «смотреть вниз».
    Фольгированные ламельные базальтовые отводы 90° ЭКОРОЛЛ КВ-50 ФА
  6. Проклеить продольный нахлёст герметиком, установить второй сегмент отвода на трубу и зафиксировать стяжным ремнём. Нахлёст должен «смотреть вниз».
    Фольгированные ламельные базальтовые отводы 90° ЭКОРОЛЛ КВ-50 ФА
  7. Проклеить поперечный нахлёст между первым и вторым сегментом ламельного отвода герметиком.
    Фольгированные ламельные базальтовые отводы 90° ЭКОРОЛЛ КВ-50 ФА
  8. Зафиксировать смонтированный сегмент отвода бандажной лентой. Степень натяжения ленты должна исключать перемещение сегментов отвода относительно изолируемого трубопровода. Не допускается смятие материала отвода под лентой более 5 мм.
  9. Убрать стяжные ремни.
  10. Проклеить продольные и поперечные нахлёсты алюминиевой клейкой лентой.
