Применение
- система отопления
- система водоснабжения зданий ГВС

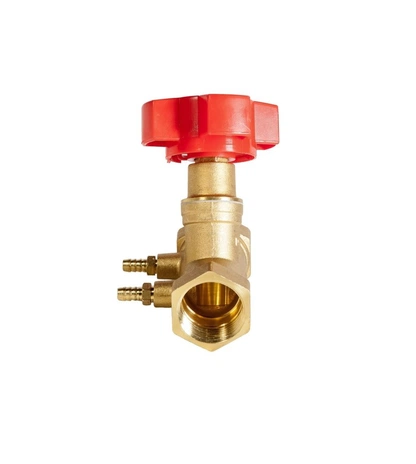

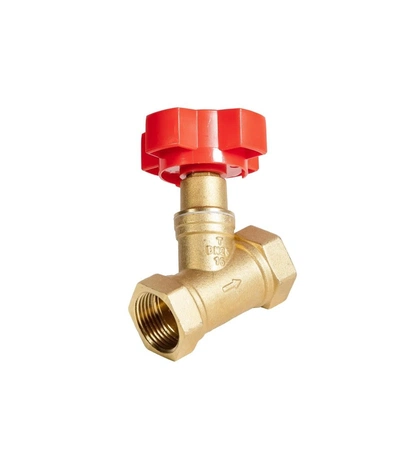

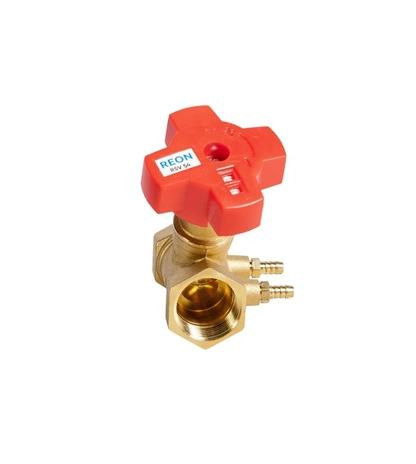

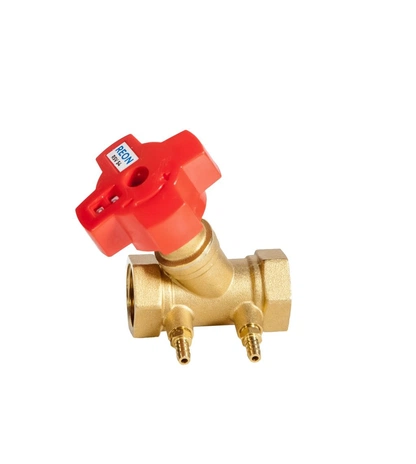

Клапан балансировочный REON тип RSV54 резьбовой ручной
Толщина:
Материал
| Материал | Диаметр, мм | Кол-во в упаковке, шт | Розничная цена | Наличие | Количество | |
|---|---|---|---|---|---|---|
| {{pt_js.cdpl_caption}} | {{pt_js.cdpl_shirina_or_diametr_val_or_minus}} | {{pt_js.cdpl_kolvo_val_or_minus}} |
{{pt_js.cdpl_cost_str}}
{{pt_js.cdpl_cost_spravka_str}}
|
{{pt_js.availability_display}} |
|
|
|
|
||||||

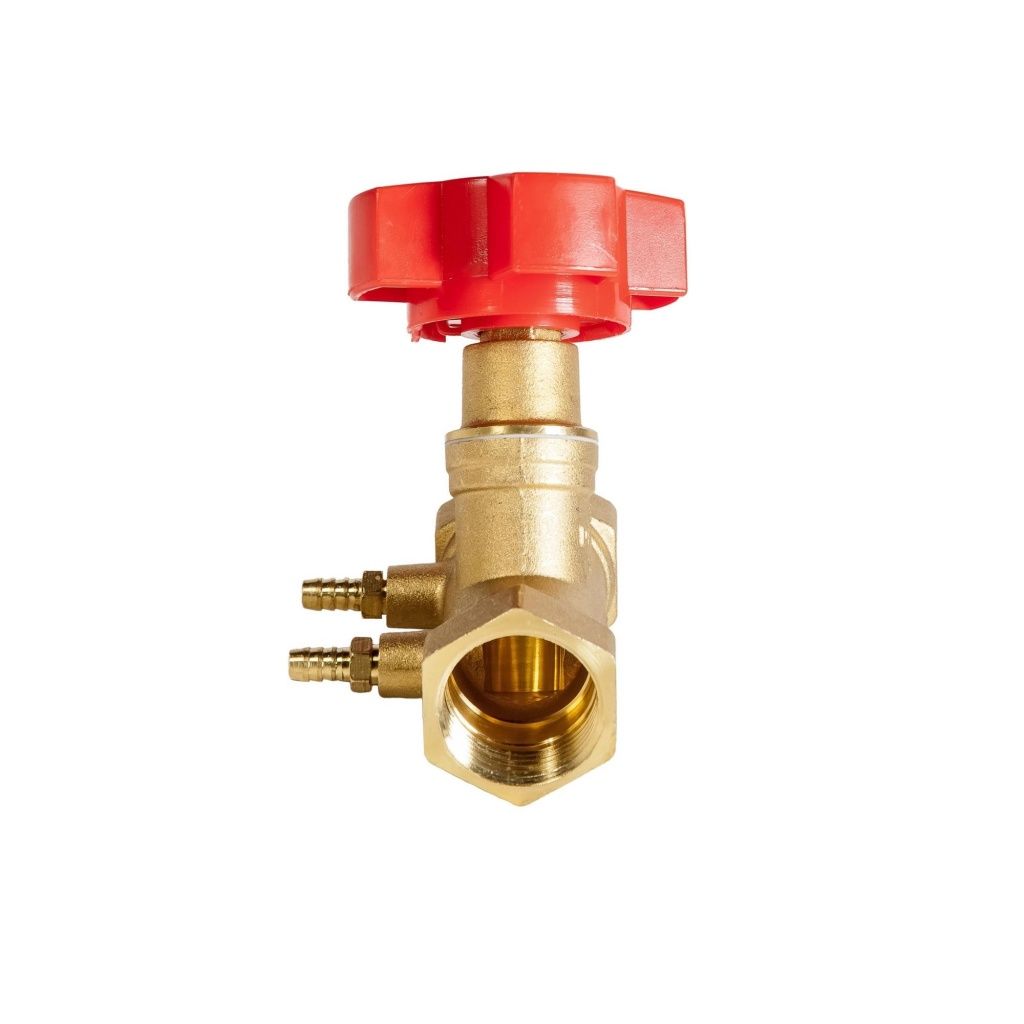

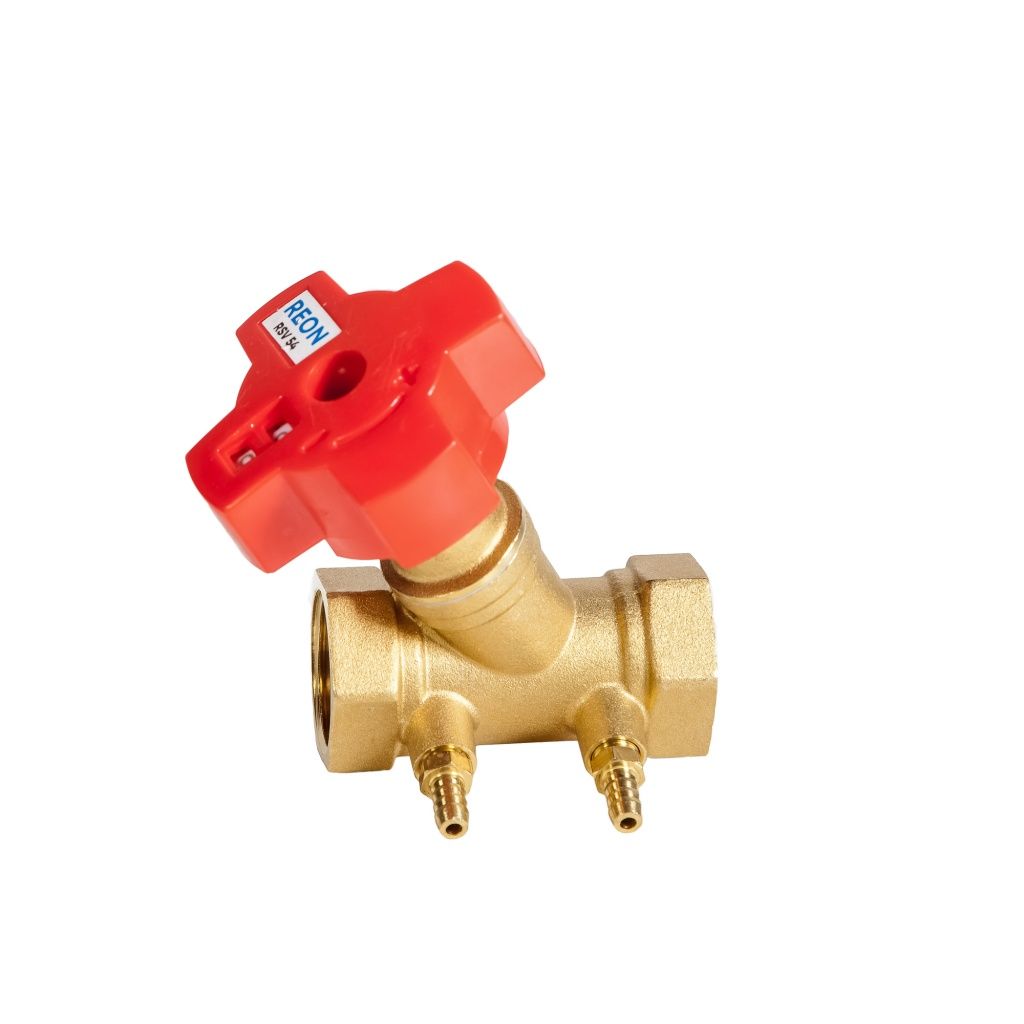

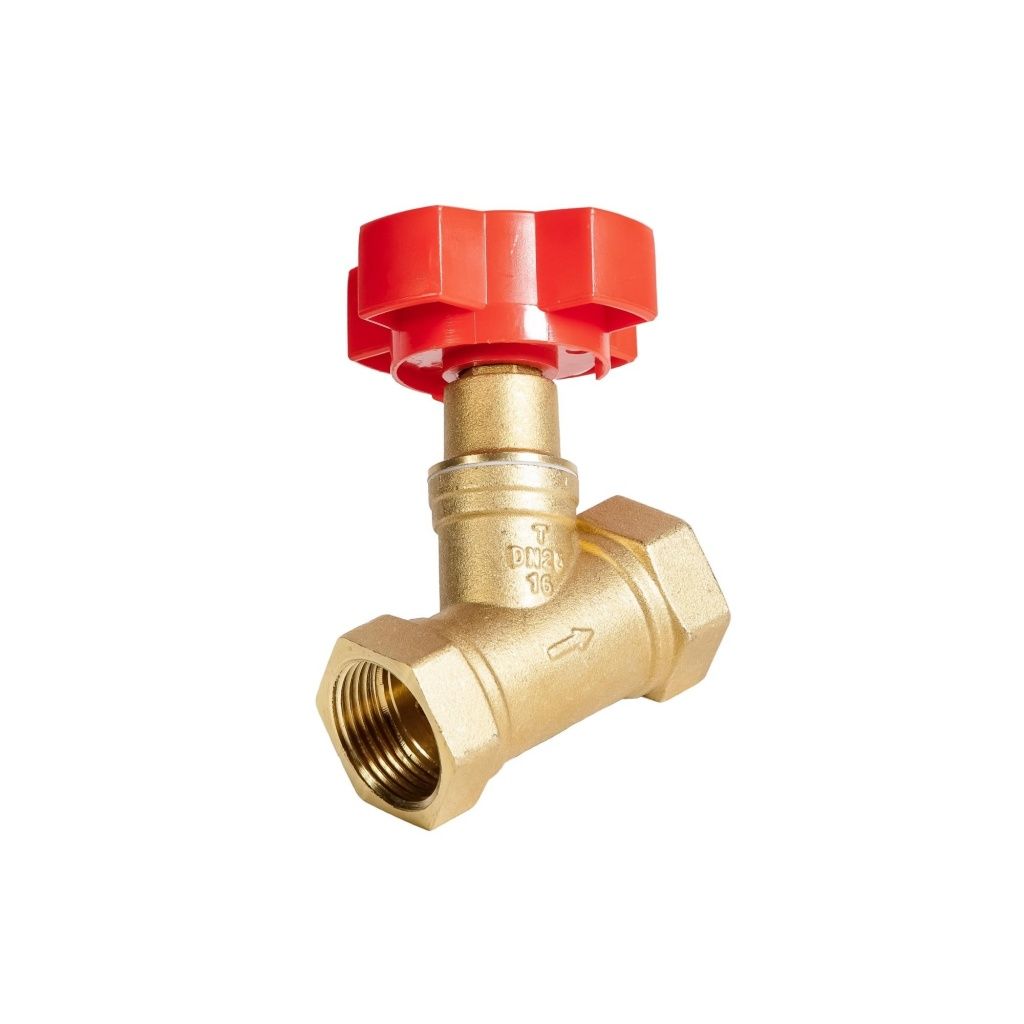

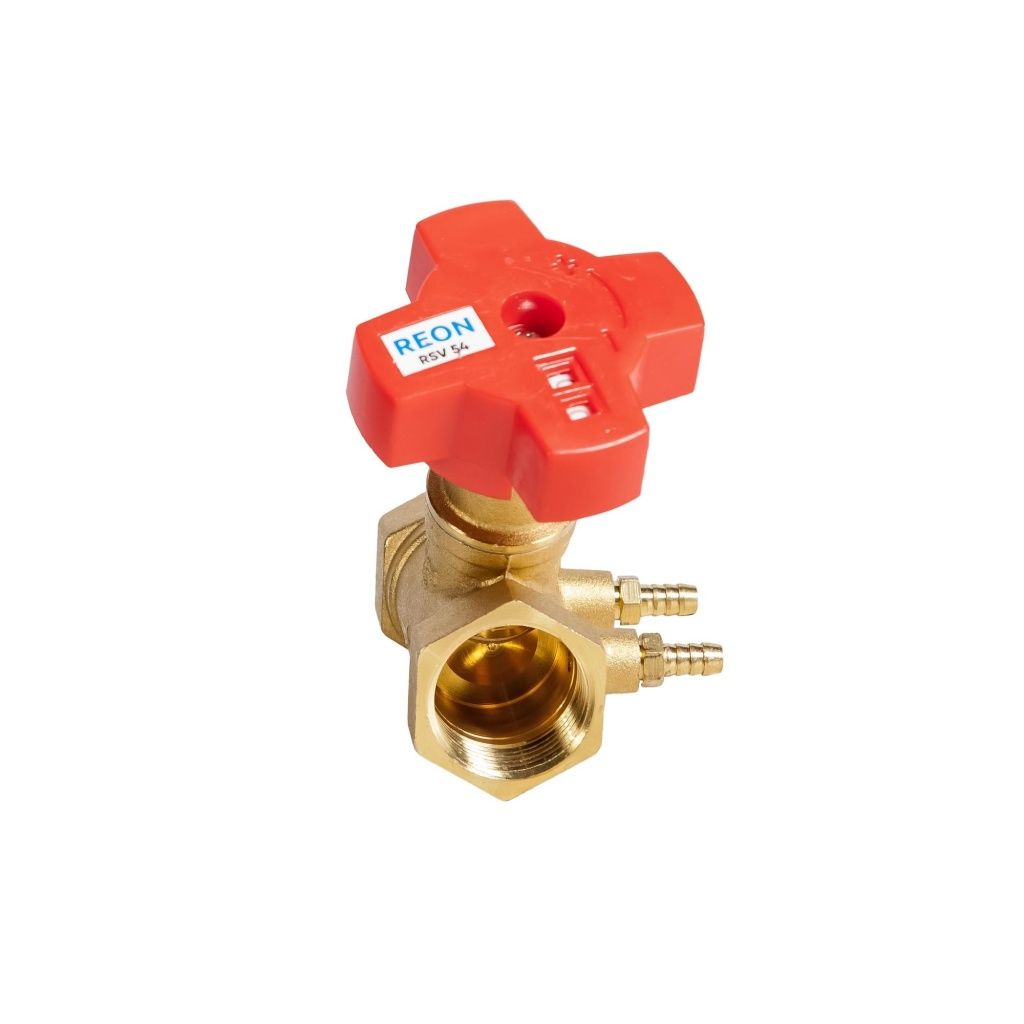

REON тип RSV54 клапан балансировочный
Ручной балансировочный клапан относится к запорно-регулирующей арматуре.
Применяется в системе отопления и водоснабжения зданий ГВС.
Если у вас есть вопросы по подбору и расчёту количества клапанов, обращайтесь в Telegram за консультацией. Наш эксперт поможет подобрать и купить клапан балансировочный REON тип RSV54 резьбовой ручной.
Балансировочный клапан REON тип RSV54 предназначен для гидравлической увязки между собой отдельных контуров или стояков в системе водяного отопления. Клапан можно использовать в системах водоснабжения для ограничения расхода по группам потребителей и балансировки циркуляционных трубопроводов ГВС.
Максимальное давление РN 16 бар. Рабочая температура от -10°С до +110°С.
Присединение — резьбовое.
Материалы конструкции
- Корпус — латунь.
- Прокладка — фторопласт PTFE.
- Золотник — латунь.
- Прокладка — фторопласт PTFE.
- Шпиндель — латунь.
- Сальниковые кольцо — EPDM.
- Стопорное кольцо — сталь.
- Рукоятка — пластик ABS.
- Винт — сталь.
- Уплотнительное кольцо — EPDM.
- Ниппель — латунь.
Характеристики

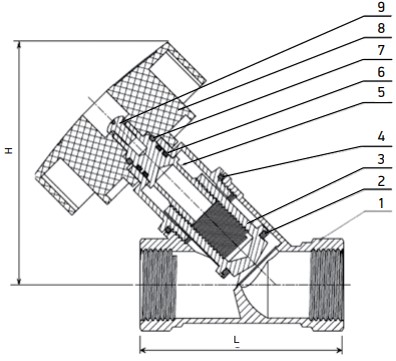

Габаритные и присоединительные размеры клапана балансировочного ручного REON тип RSV54 приведены в таблице 1.
Таблица 1. Габаритные и присоединительные размеры
| Артикул | DN | Размер L, мм | Размер H, мм | G, дюймы | Масса, кг |
|---|---|---|---|---|---|
| 015RSV54 | 15 | 75 | 90 | 1/2 | 0,3 |
| 020RSV54 | 20 | 75 | 90 | 3/4 | 0,4 |
| 025RSV54 | 25 | 91 | 91 | 1 | 0,5 |
| 032RSV54 | 32 | 94 | 96 | 11/4 | 0,7 |
| 040RSV54 | 40 | 96 | 104 | 11/2 | 0,9 |
| 050RSV54 | 50 | 105 | 110 | 2 | 1,4 |
Гидравлические характеристики смотрите в таблице 2.
Таблица 2. Kvs (м3/ч) балансировочного клапана
| DN | 15 | 20 | 25 | 32 | 40 | 50 |
|---|---|---|---|---|---|---|
| Kvs | 3,4 м3/ч | 5,3 м3/ч | 7,5 м3/ч | 11,1 м3/ч | 13,5 м3/ч | 17,6 м3/ч |
Перед началом технического обслуживания или демонтажа убедитесь, что изделие не находится под давлением и не имеет высокую температуру
Не прикасайтесь к работающему изделию в связи с тем, что возможен нагрев поверхностей.
| Показатель | Значение |
|---|---|
| Номинальный диаметр, DN, мм | 15–50 |
| Максимальное давление, РN, бар | 16 |
| Рабочая температура, °С | от -10 до +110 |
| Присоединение | Резьбовое |
| Класс герметичности | А (по ГОСТ 9544-2015) |
Условия монтажа клапан балансировочного REON RSV54
- Клапан балансировочный устанавливается в любом монтажном положении.
- Расположение клапана должно позволять производить удобную настройку.
- Направление потока рабочей среды должно совпадать с направлением стрелки на корпусе клапана.
- Монтаж клапанов следует производить в соответствии с требованиями СП73.13330.2012 «Внутренние санитарно-технические системы».
- Клапан балансировочный следует устанавливать в конце регулируемого контура во избежание его завоздушивания.
- При монтаже клапанов запрещается прикладывать к ним крутящие моменты, превышающие значения, указанные в паспорте изделия. Смотрите раздел «Сертификаты»
