Клапан балансировочный REON тип RSV55 фланцевый ручной
Толщина:
Материал
| Материал | Розничная цена | Наличие | ||||
|---|---|---|---|---|---|---|
| {{pt_js.cdpl_caption}} | {{pt_js.cdpl_kolvo_val_or_minus}} |
{{pt_js.cdpl_cost_str}}
{{pt_js.cdpl_cost_spravka_str}}
|
{{pt_js.availability_display}} |
|
||
|
|
||||||

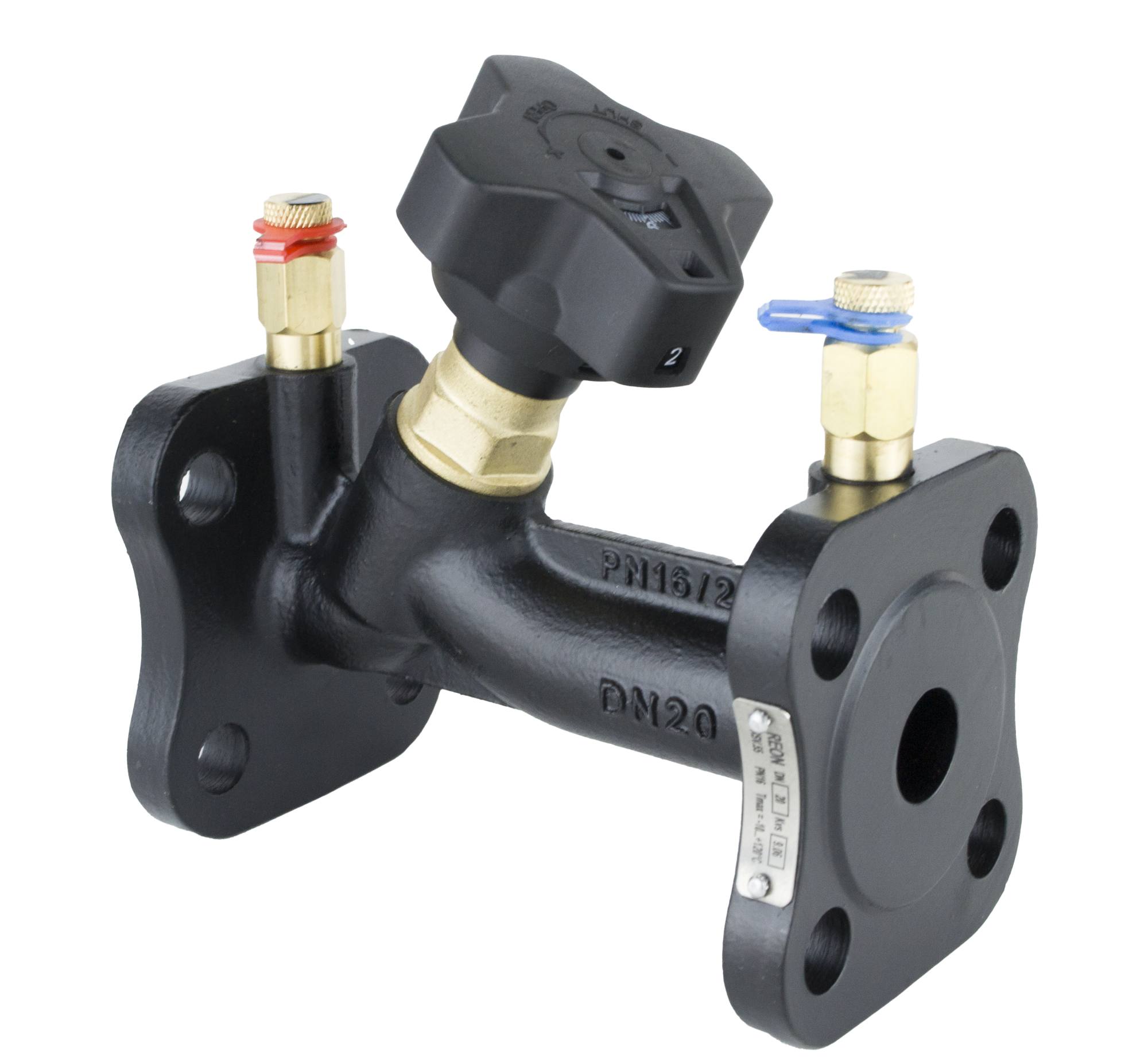

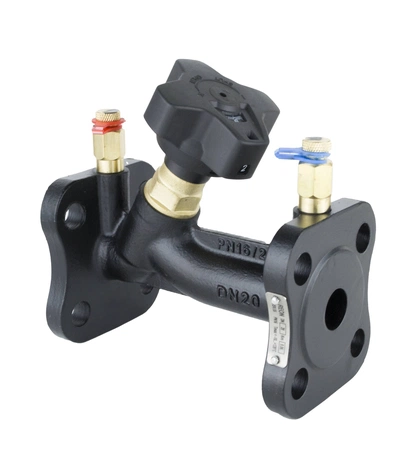

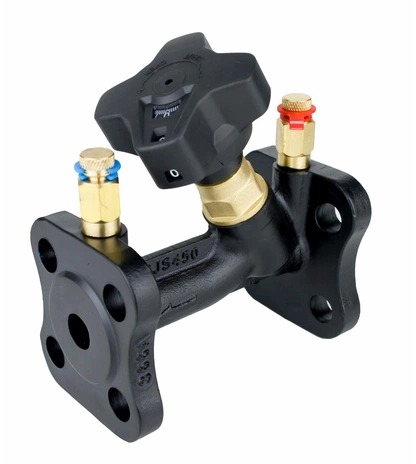

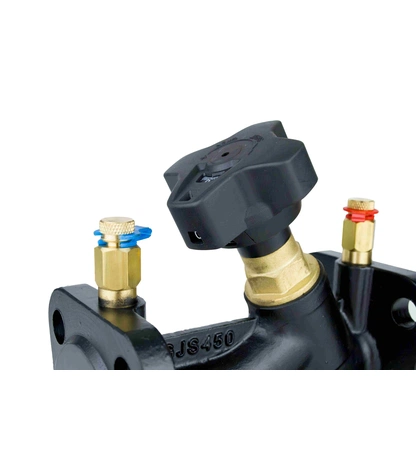

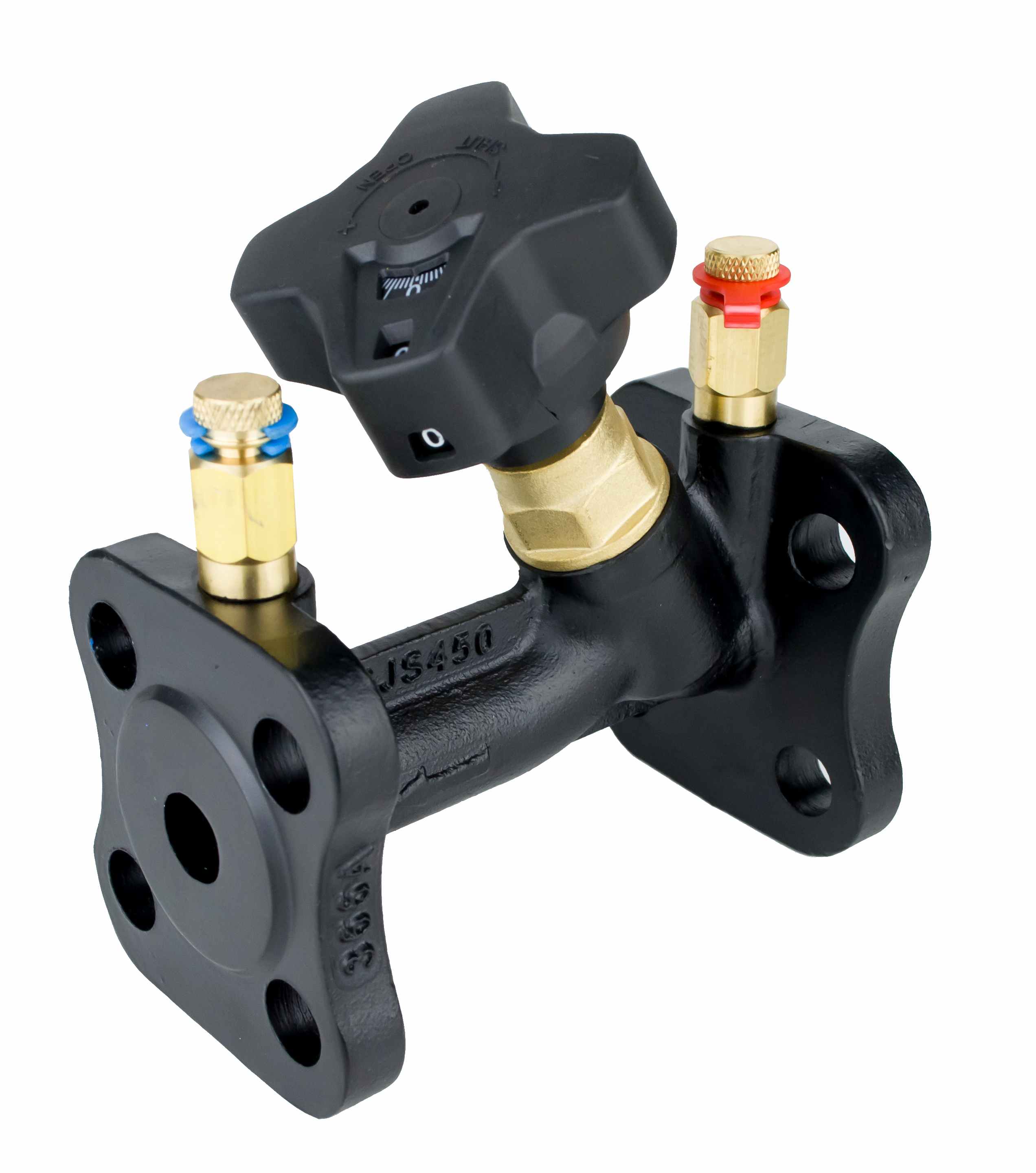

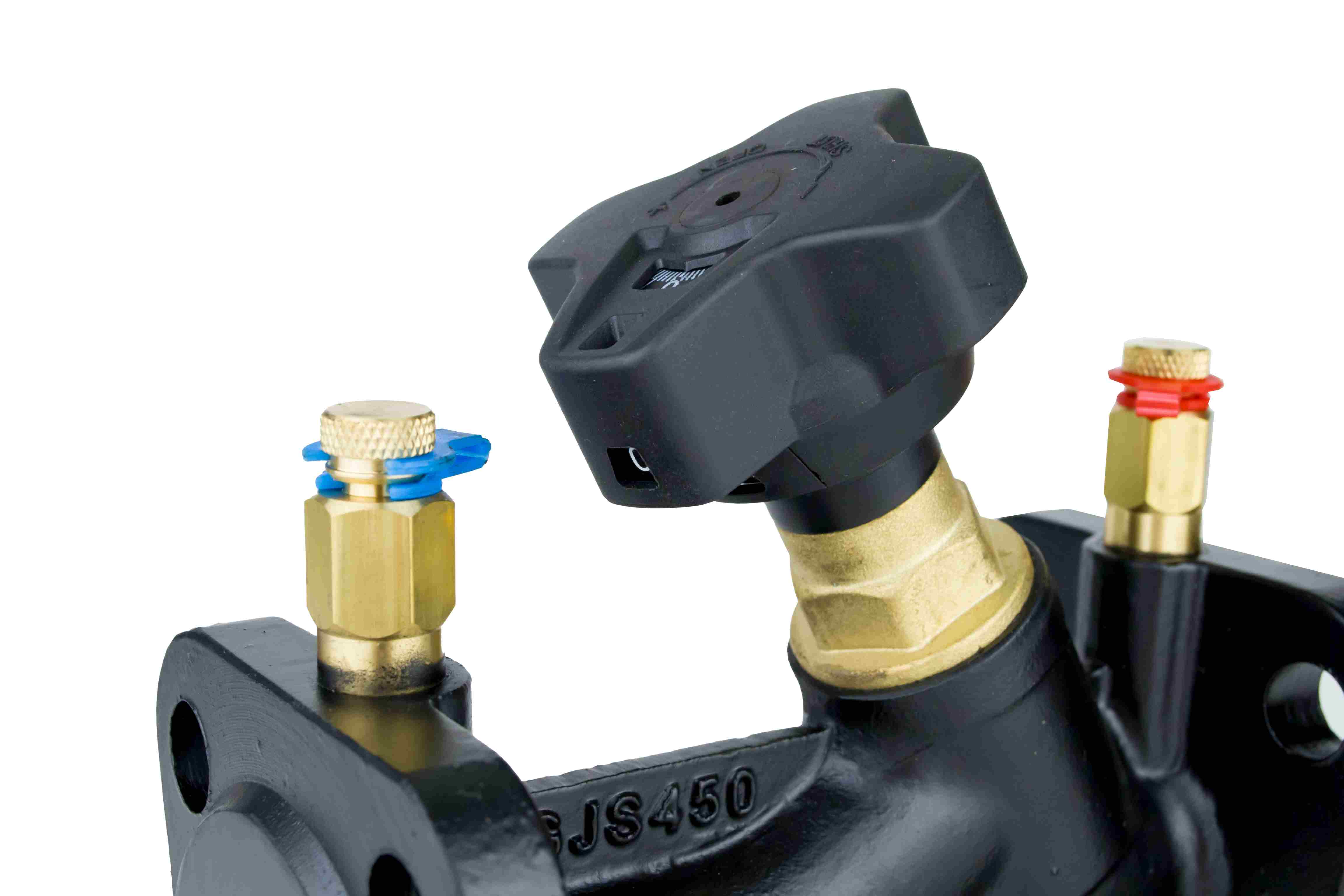

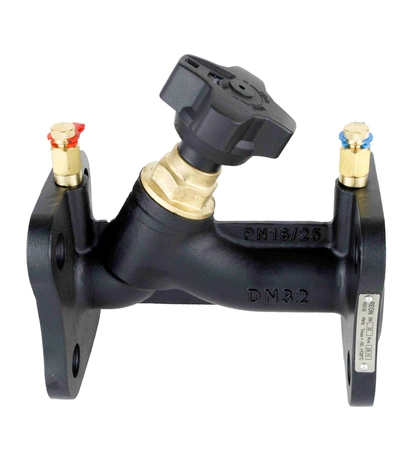

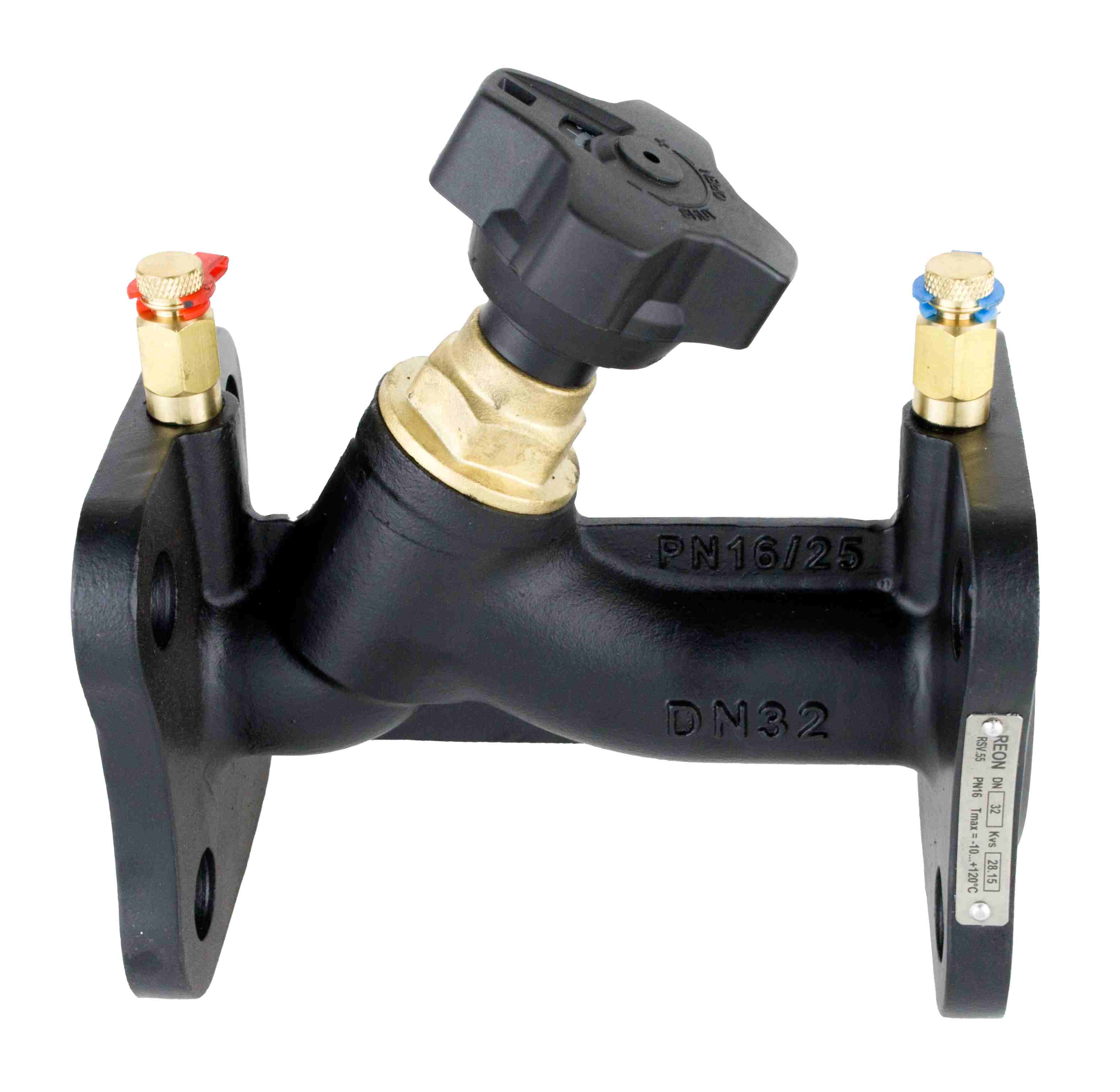

REON тип RSV55 клапан балансировочный фланцевый
Ручной балансировочный клапан относится к запорно-регулирующей арматуре.
Применяется в системе отопления, горячего водоснабжения и охлаждения.
Если у вас есть вопросы по подбору и расчёту количества клапанов, обращайтесь в Telegram за консультацией. Наш эксперт поможет подобрать и купить клапан балансировочный REON тип RSV55 фланцевый ручной.
Предназначен для гидравлической увязки между собой отдельных контуров и ограничения расхода теплоносителя. Клапаны позволяют менять и фиксировать их пропускную способность, имеют удобный индикатор настройки.
Максимальное давление РN 16 бар. Максимальная температура до +120°С.
Присединение — фланцевое.
Материалы конструкции
- Корпус — высокопрочный чугун.
- Уплотнение конуса — PTFE.
- Конус балансировочный — латунь.
- Шток — латунь.
- Фиксатор настройки — нержавеющая сталь.
- Уплотнение — EPDM.
- Уплотнение — EPDM.
- Стопорный винт — нержавеющая сталь.
- Болт — нержавеющая сталь.
- Маховик — пластик ABS.
- Измерительный ниппель — латунь.
Характеристики

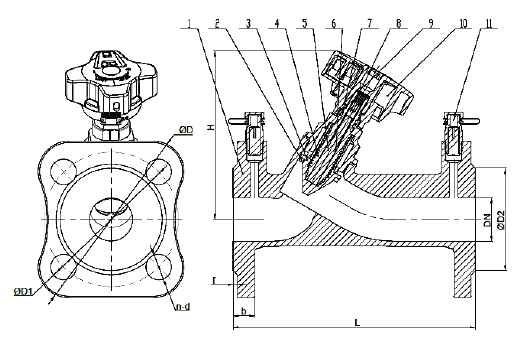

Габаритные и присоединительные размеры клапана балансировочного ручного REON тип RSV55 приведены в таблице 1.
Таблица 1. Габаритные и присоединительные размеры
| Артикул | DN | Размер L, мм | Размер H, мм | Размер D, мм | Размер D1, мм | Размер D2, мм | b-f | n-d |
|---|---|---|---|---|---|---|---|---|
| 015RSV55 | 15 | 130 | 104 | 95 | 65 | 46 | 14-2 | 4-14 |
| 020RSV55 | 20 | 150 | 106 | 105 | 75 | 56 | 14-2 | 4-14 |
| 025RSV55 | 25 | 160 | 115 | 115 | 85 | 65 | 16-3 | 4-14 |
| 032RSV55 | 32 | 180 | 125 | 140 | 100 | 76 | 16-3 | 4-19 |
Гидравлические характеристики смотрите в таблице 2.
Таблица 2. Гидравлические характеристики
| Настройка | DN15 | DN20 | DN25 | DN32 |
|---|---|---|---|---|
| 1 | 1,32 | 3,04 | 4,80 | 6,13 |
| 2 | 3,30 | 5,44 | 7,89 | 10,64 |
| 3 | 3,75 | 7,19 | 10,83 | 16,04 |
| 4 | 4,14 | 8,42 | 13,66 | 21,33 |
| 5 | 4,47 | 9,06 | 15,34 | 25,93 |
| 6 | - | - | 17,16 | 28,15 |
Перед началом технического обслуживания или демонтажа убедитесь, что изделие не находится под давлением и не имеет высокую температуру
Не прикасайтесь к работающему изделию в связи с тем, что возможен нагрев поверхностей.
| Показатель | Значение |
|---|---|
| Номинальный диаметр, DN, мм | 15–32 |
| Максимальное давление, РN, бар | 16 |
| Максимальная температура, °С | до +120 |
| Присоединение | Фланцевое |
| Класс герметичности | А (по ГОСТ 9544-2015) |
Условия монтажа клапан балансировочного REON RSV55
- Монтаж, наладку и техническое обслуживание клапана балансировочного типа RSV55 должен выполнять только квалифицированный персонал, имеющий допуск к работам такого рода.
- Клапан балансировочный устанавливается в любом монтажном положении. При этом расположение клапана должно позволять производить удобную настройку и присоединение измерительного прибора.
- Направление потока рабочей среды должно совпадать с направлением стрелки на корпусе клапана.
- Для предотвращения возникновения турбулентности потока, который влияет на точность настройки клапана, рекомендуется обеспечивать указанные на рисунке размеры прямых участков трубопровода до и после клапана, где D-диаметр клапана.
