Применение
Тёплый пол.
Коллекторная группа RTP SUS 304 с регулирующими клапанами, расходомерами, воздухоотводчиками, обратными и дренажными клапанами, кронштейном
Толщина:
Материал
| Материал | Кол-во в упаковке, шт | Розничная цена | Наличие | Количество | ||
|---|---|---|---|---|---|---|
| {{pt_js.cdpl_caption}} | {{pt_js.cdpl_kolvo_val_or_minus}} |
{{pt_js.cdpl_cost_str}}
{{pt_js.cdpl_cost_spravka_str}}
|
{{pt_js.availability_display}} |
|
||
|
|
||||||

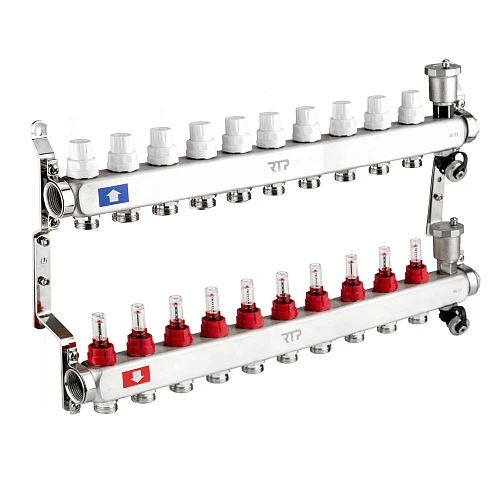

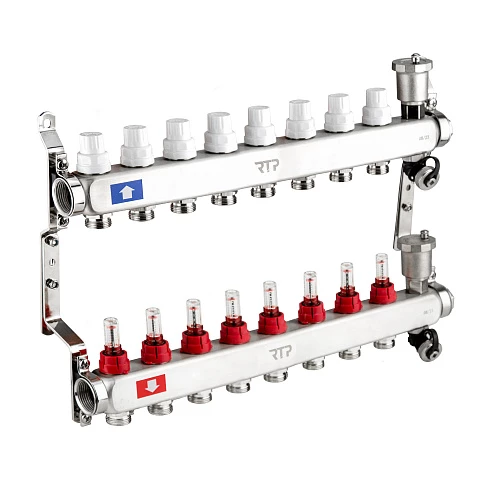

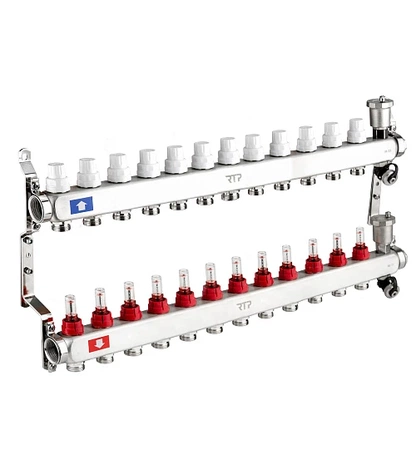

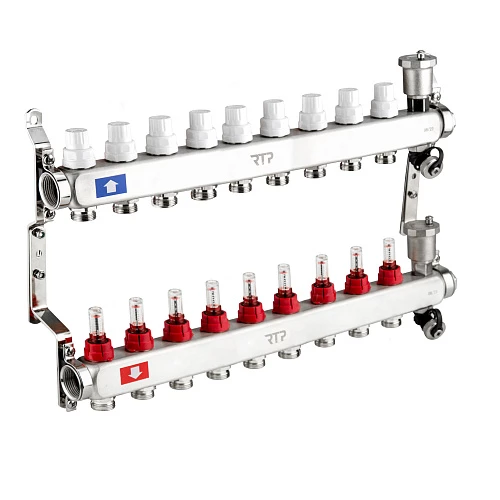

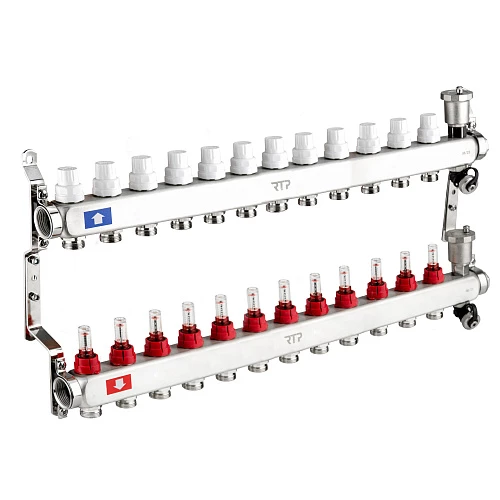

Коллекторная группа RTP SUS 304 с регулирующими клапанами, расходомерами, воздухоотводчиками, обратными и дренажными клапанами, кронштейном
Стальная коллекторная группа с расходомерами и встроенными сливными группами для водяных тёплых полов.
Используется для распределения тепла и воды в системах водяного напольного отопления.
Отличаются разным количеством выходов от 3 до 12, выбор зависит от того, сколько независимых контуров или зон необходимо подключить.
Выходы соединяются с трубами через специальные адаптеры-евроконусы 3/4".
Рабочее давление коллекторной группы — 10 Бар.
Если вы не можете подобрать коллекторную группу, звоните нам. Наш специалист поможет подобрать и купить коллекторную группу RTP SUS 304 с регулирующими клапанами, расходомерами, воздухоотводчиками, обратными и дренажными клапанами, кронштейном.
Расшифровка номенклатуры
SUS 304 – марка одной из самых распространённых типов нержавеющей стали, устойчивой к коррозии и механическим повреждениям.
1" – размер внутренней резьбы (подключение к системе), в дюймах.
3/4" – размер наружной резьбы, выходов, куда подключаются линии к потребителям, в дюймах.
3, 4, 5, 6, 7, 8, 9, 10, 11, 12 – количество выходов.
Конструкция
Коллекторная группа включает:
- Подающий и обратный коллекторы из нержавеющей стали AISI 304;
- Ручные настроечные клапаны c расходомерами;
- Регулирующие клапаны, с возможностью установки электротермического сервопривода;
- Автоматические воздухоотводчики;
- Дренажные краны;
- Универсальные кронштейны для крепления коллекторов к стене.
Оборудована специальными расходомерами, которые позволяют контролировать нагрев жидкости до 70°С, что даёт возможность экономить электроэнергию, обеспечивают равномерное прогревание всех ветвей пола, позволяют избежать температурных колебаний в разных помещениях, вести визуальный контроль за объёмом теплоносителя, идущего от котла в магистраль.
Преимущества
- удобство регулировки
- эстетичный внешний вид
- совместимость с автоматикой
- аккуратный монтаж и обслуживание
- устойчивость к агрессивным средам
- механическая прочность и стабильность
- высокая степень прочности и долговечности
- устойчивость к коррозии и высоким температурам
При правильном подборе и монтаже коллекторная группа из нержавеющей стали способна работать 40–50 лет и более, сохраняя свои характеристики.
| Показатель | Значение |
|---|---|
| Металлы | Нержавеющая сталь |
| Количество выходов | 3, 4, 5, 6, 7, 8, 9, 10, 11, 12 |
| Вид резьбы | Внутренняя |
| Размер резьбы | 3/4 |
Инструкция по монтажу коллекторной группы из нержавеющей стали
- Выбрать место установки.
- Промыть трубопроводы.
- Собрать коллекторную группу в соответствии с инструкцией производителя.
- Установить группу – в коллекторный шкаф или на вертикальную плоскость с помощью штатных крепёжных элементов.
- Подключить трубопроводы.
- Выполнить гидравлические соединения.
- Установить регулирующие устройства.
- Подпитать систему теплоносителем.
- Удалить воздух из системы с помощью воздухоотводчиков.
- Провести балансировку контуров с помощью регулировочных клапанов, чтобы обеспечить равномерный прогрев.
