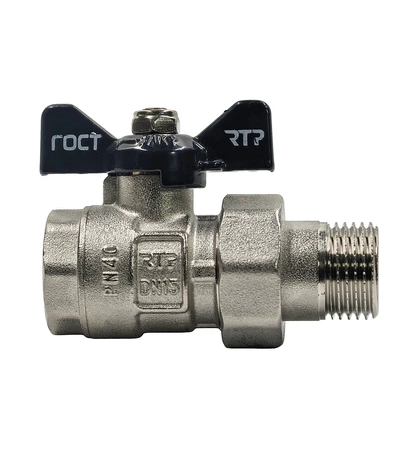

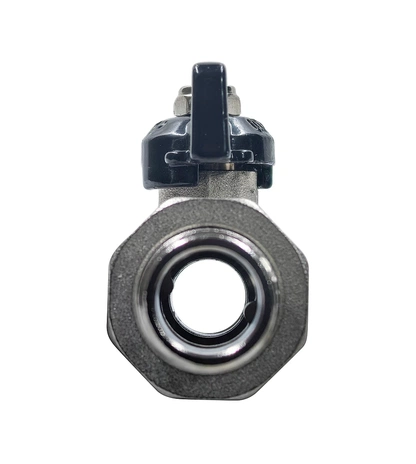

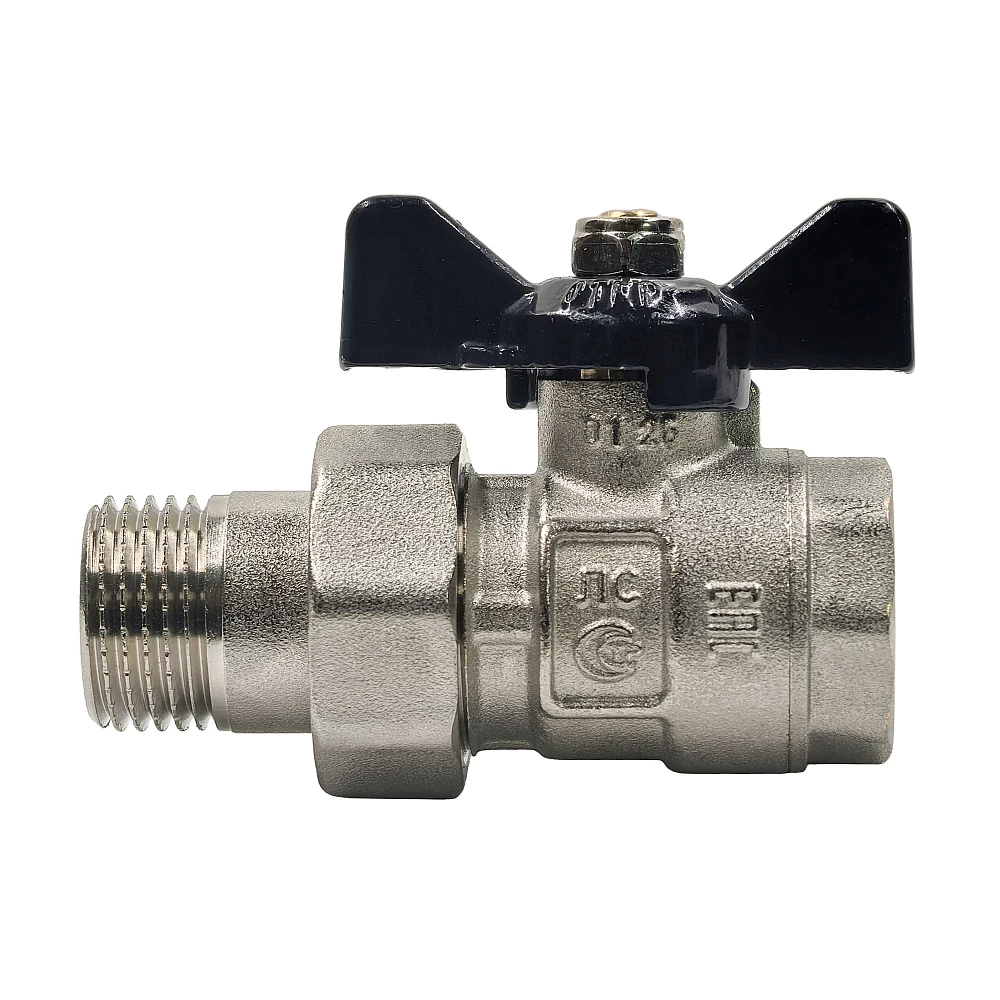

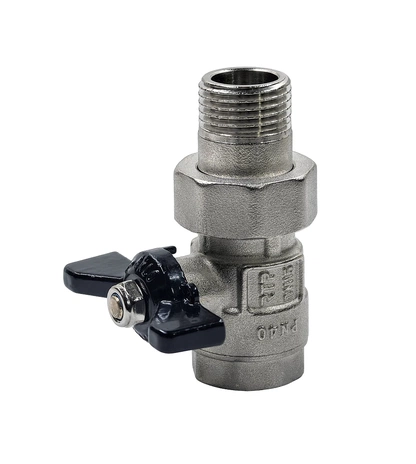

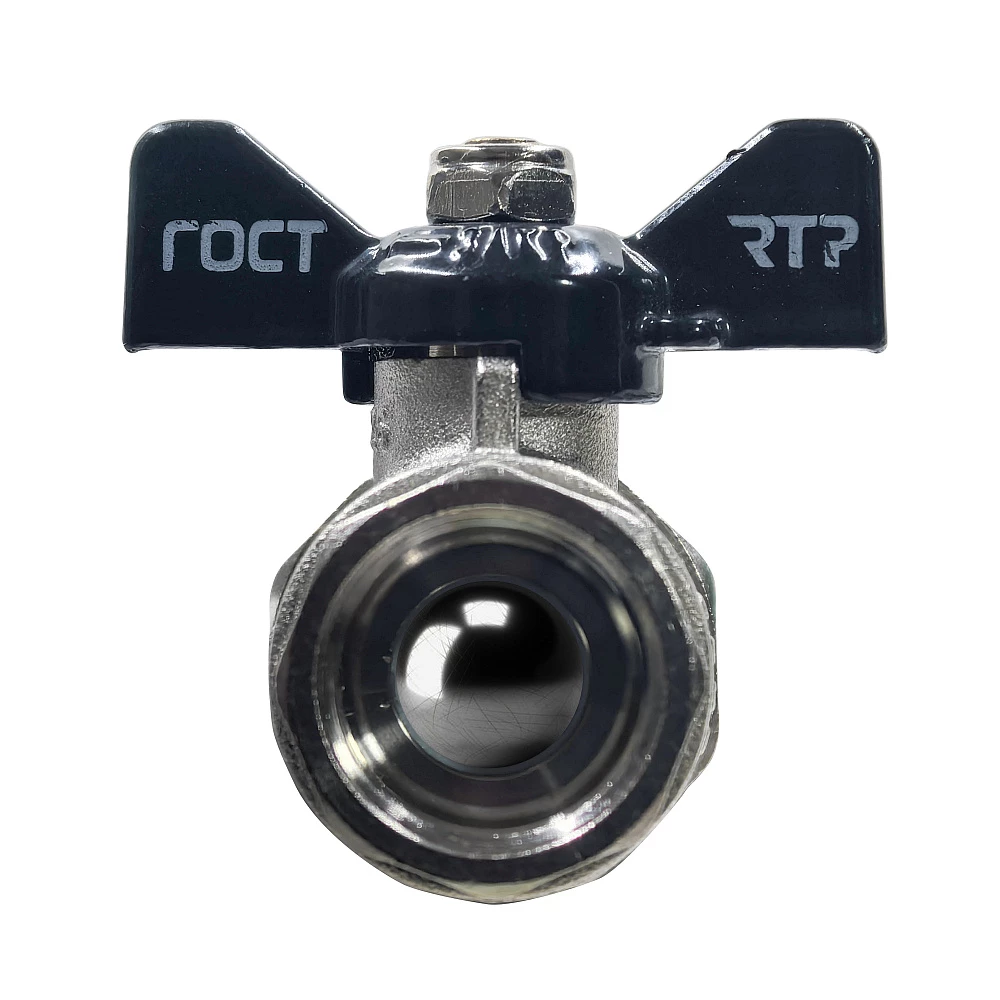

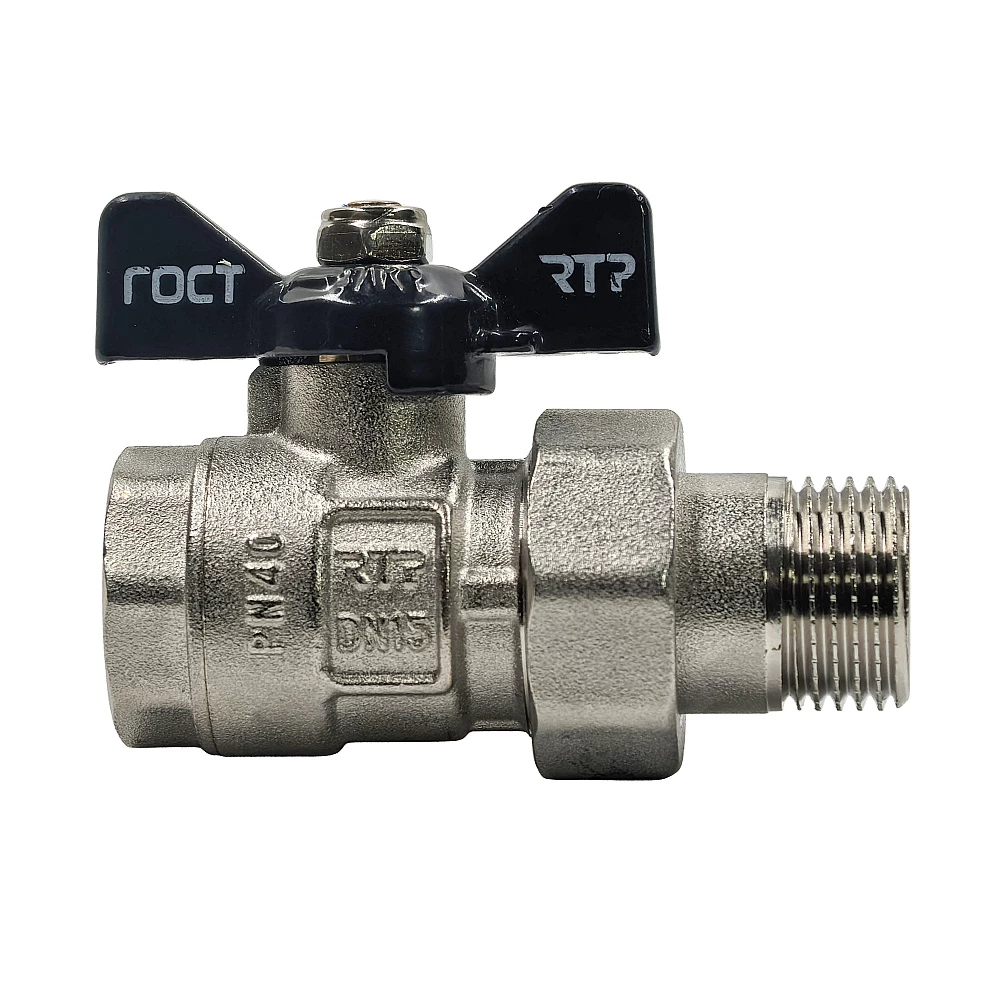

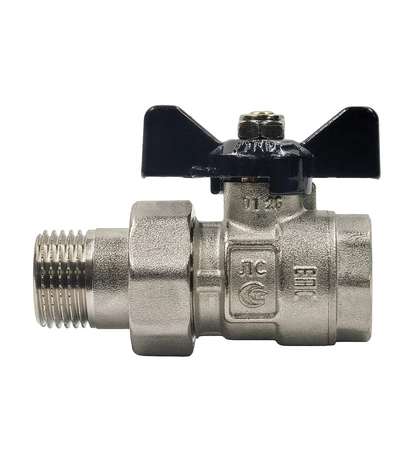

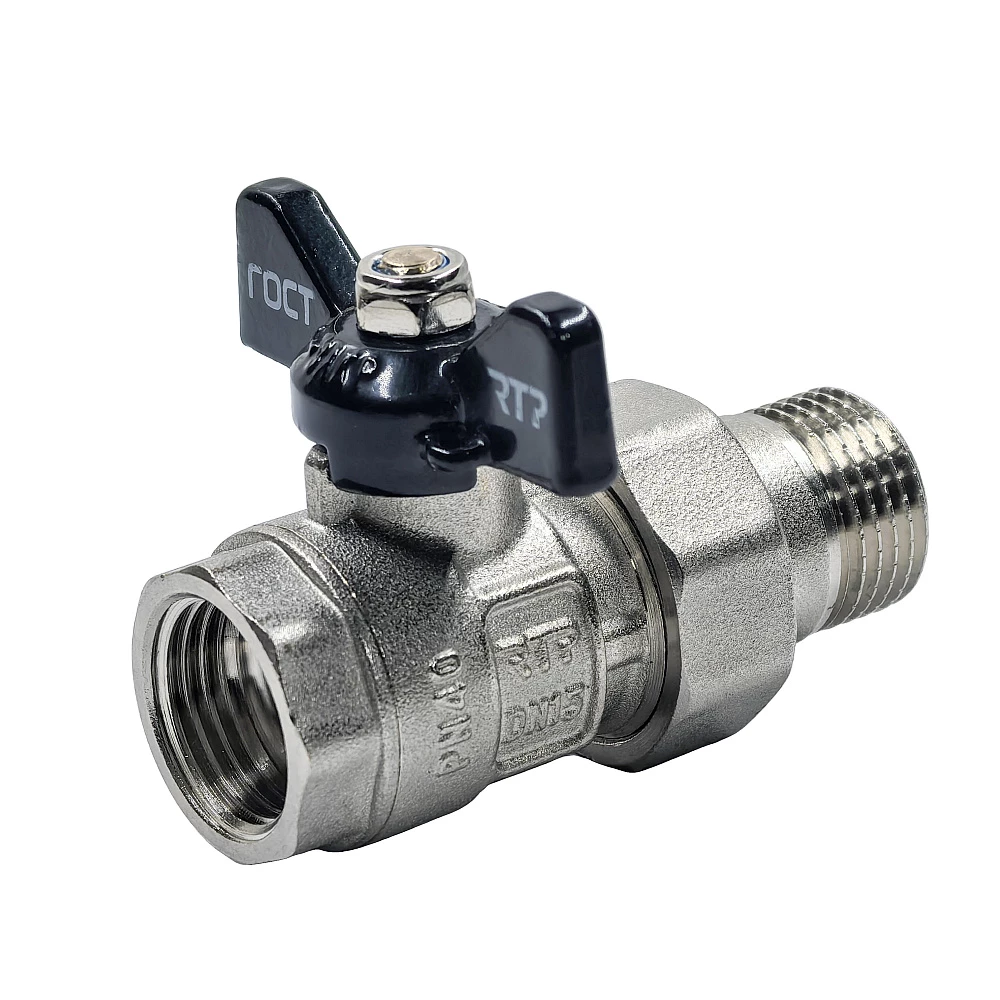

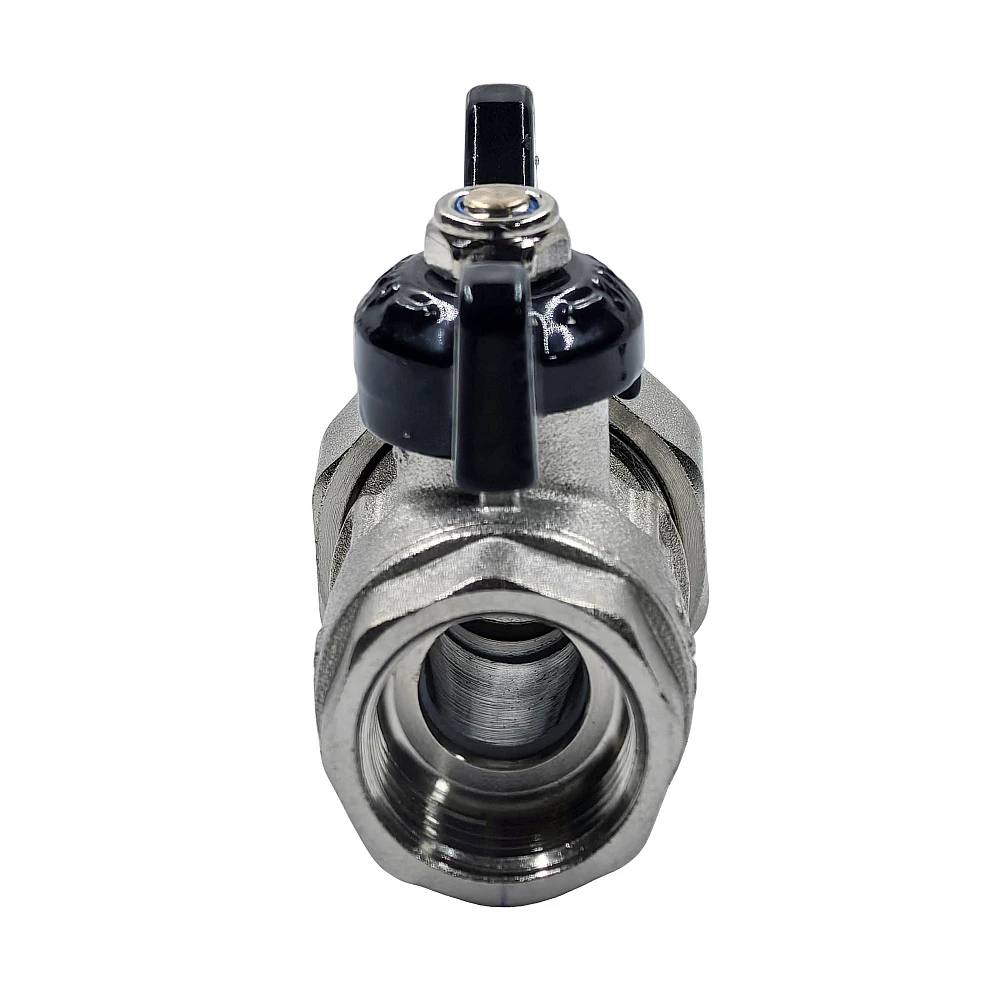

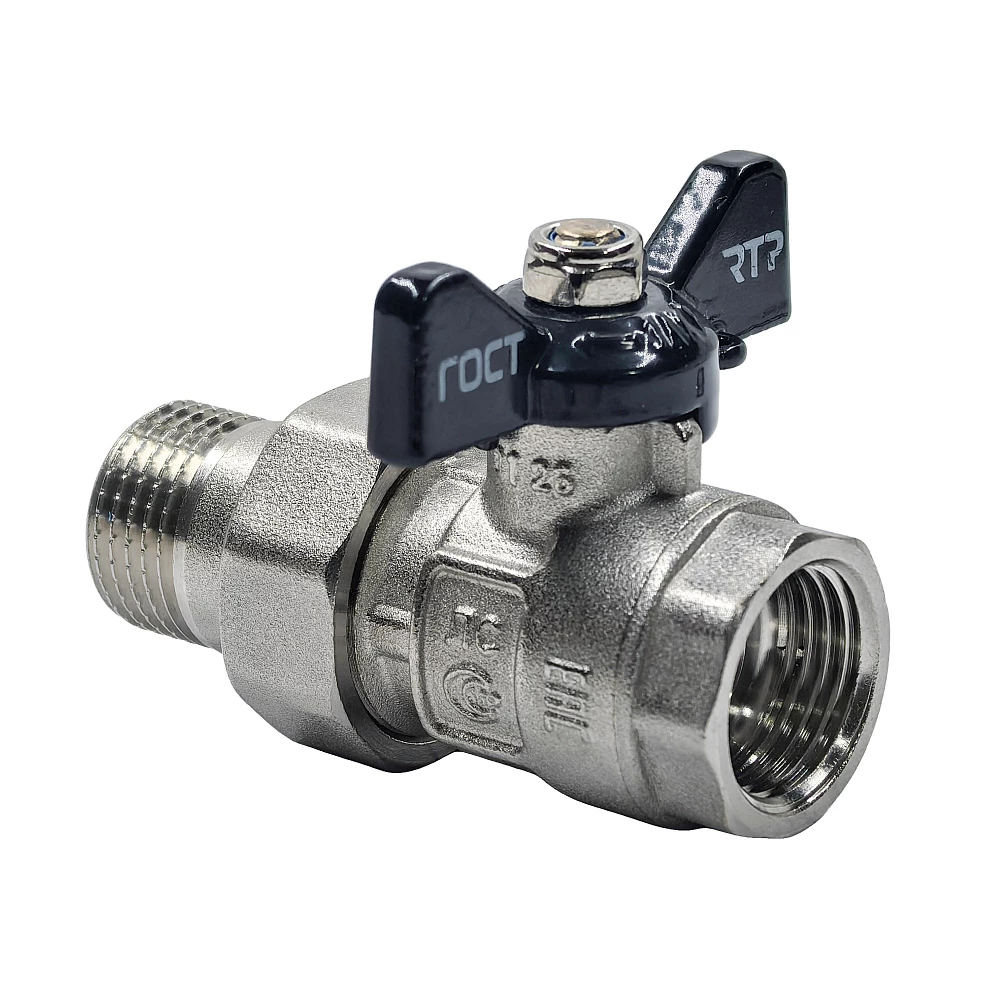

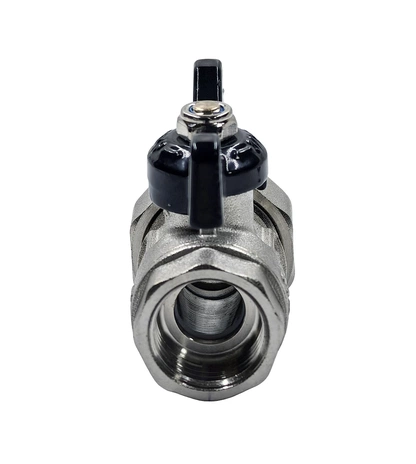

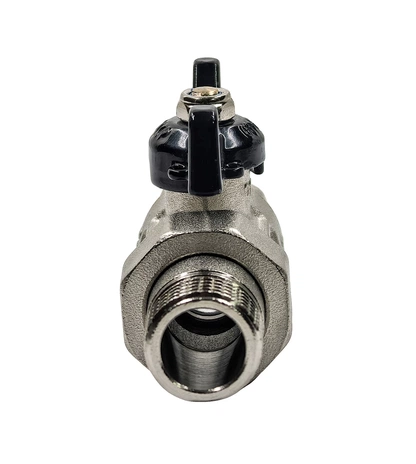

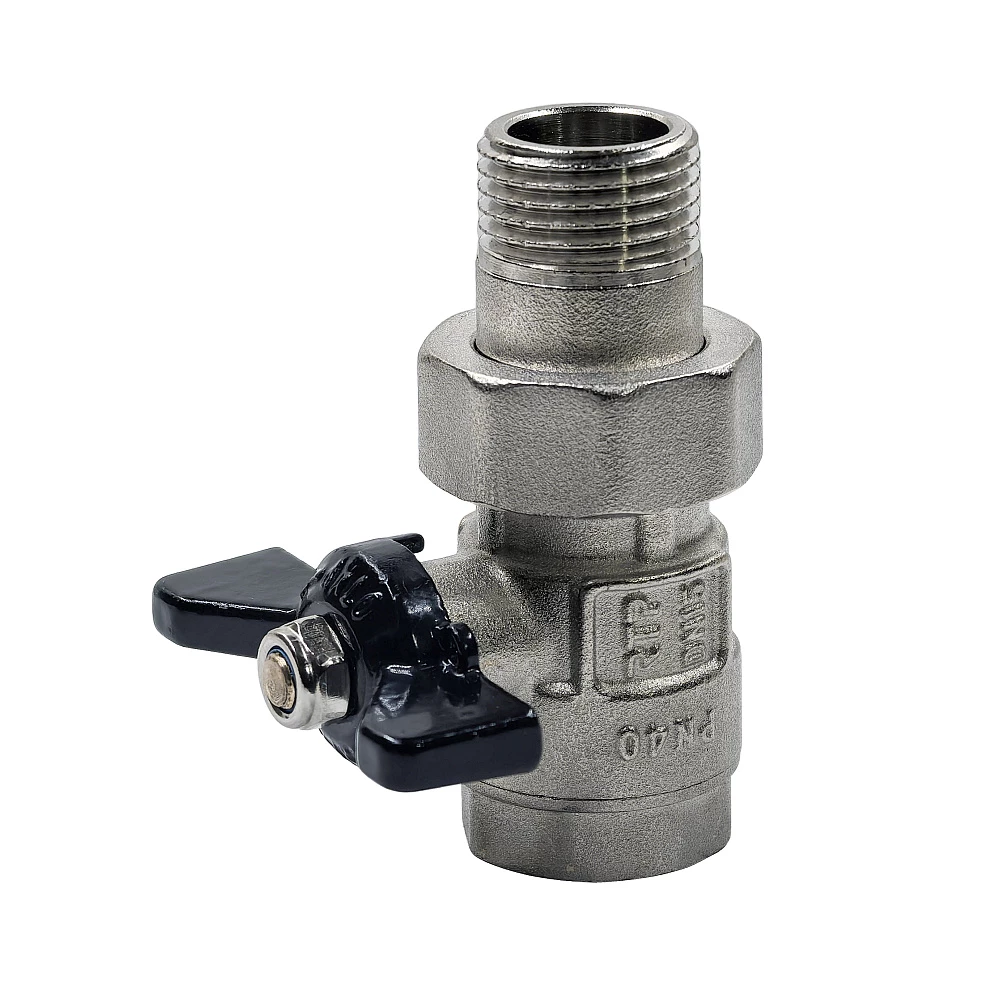

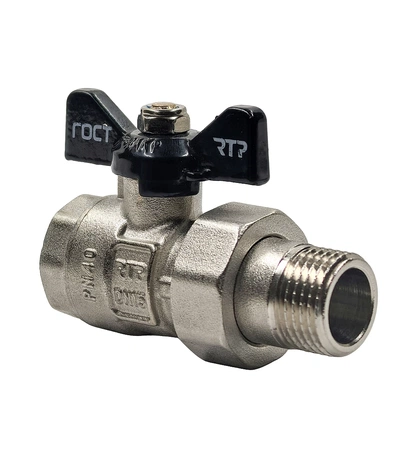

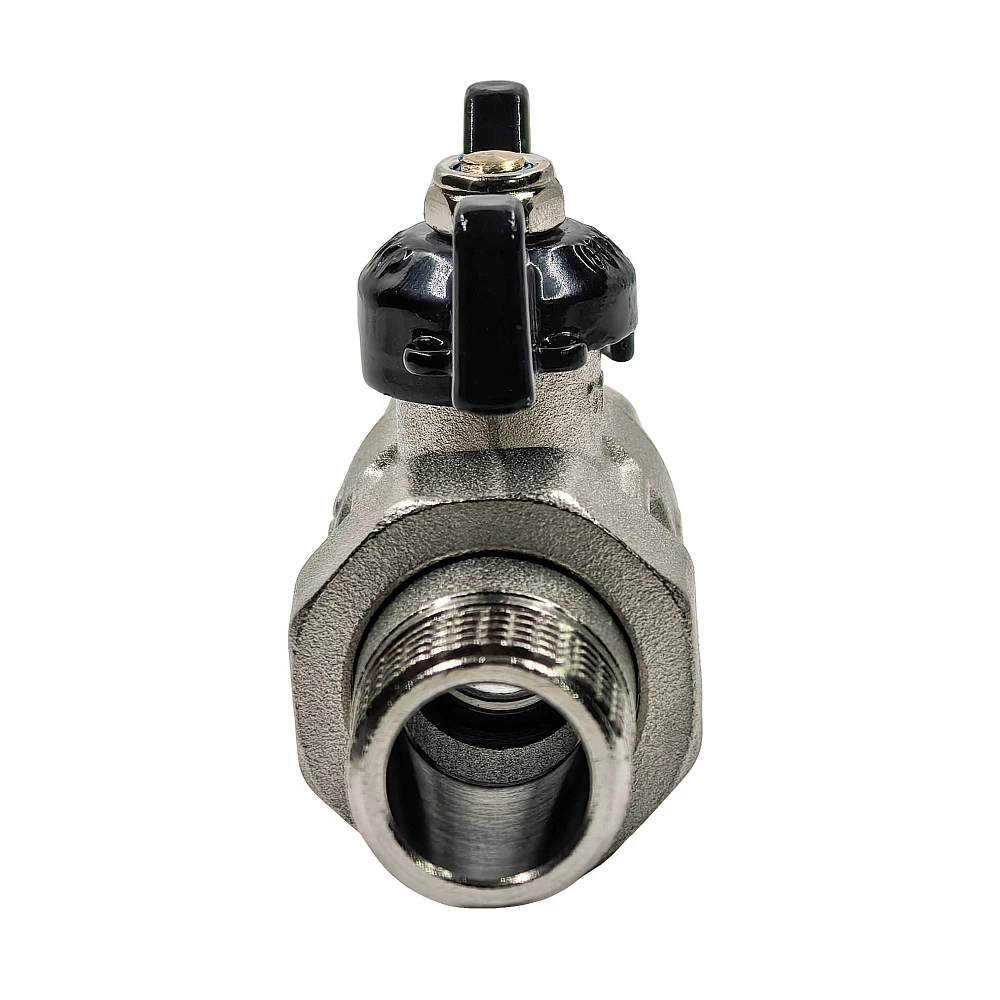

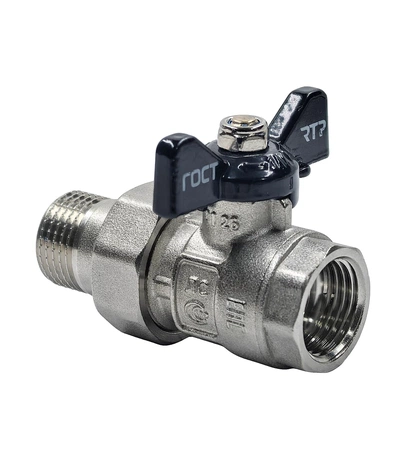

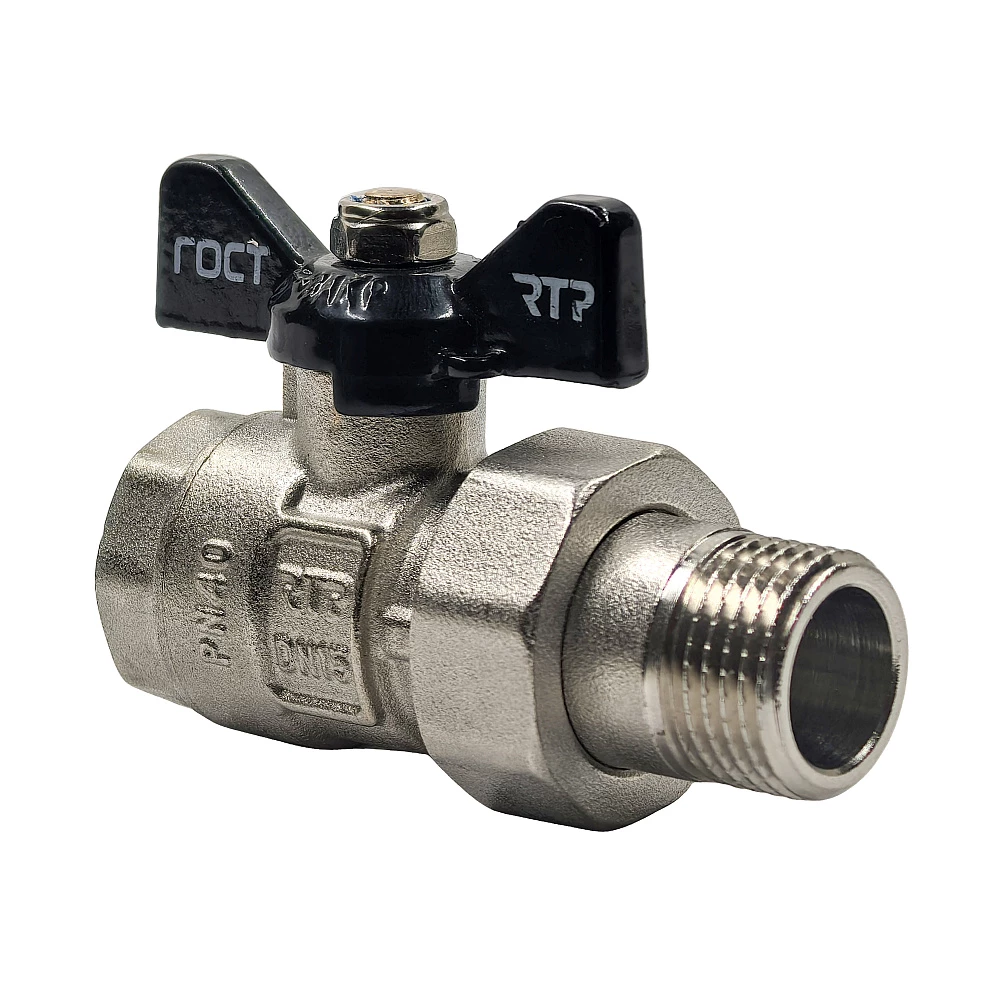

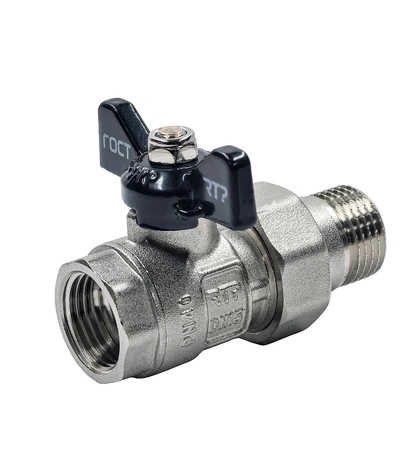

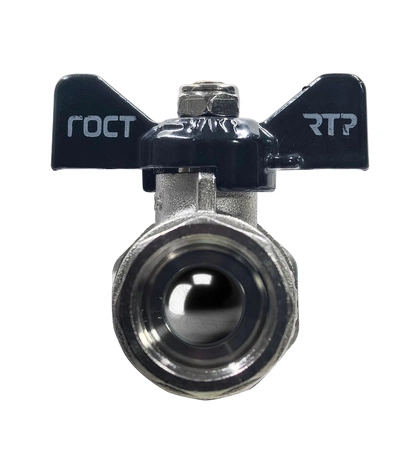

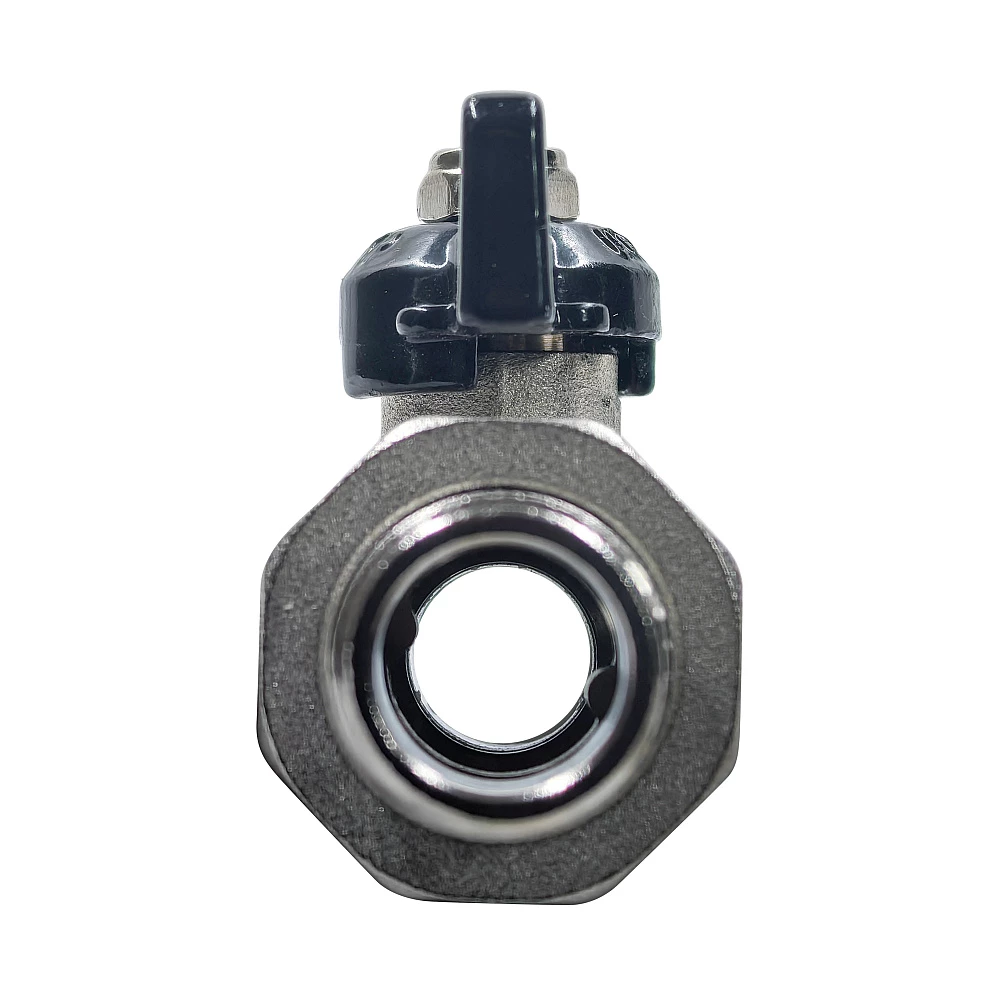

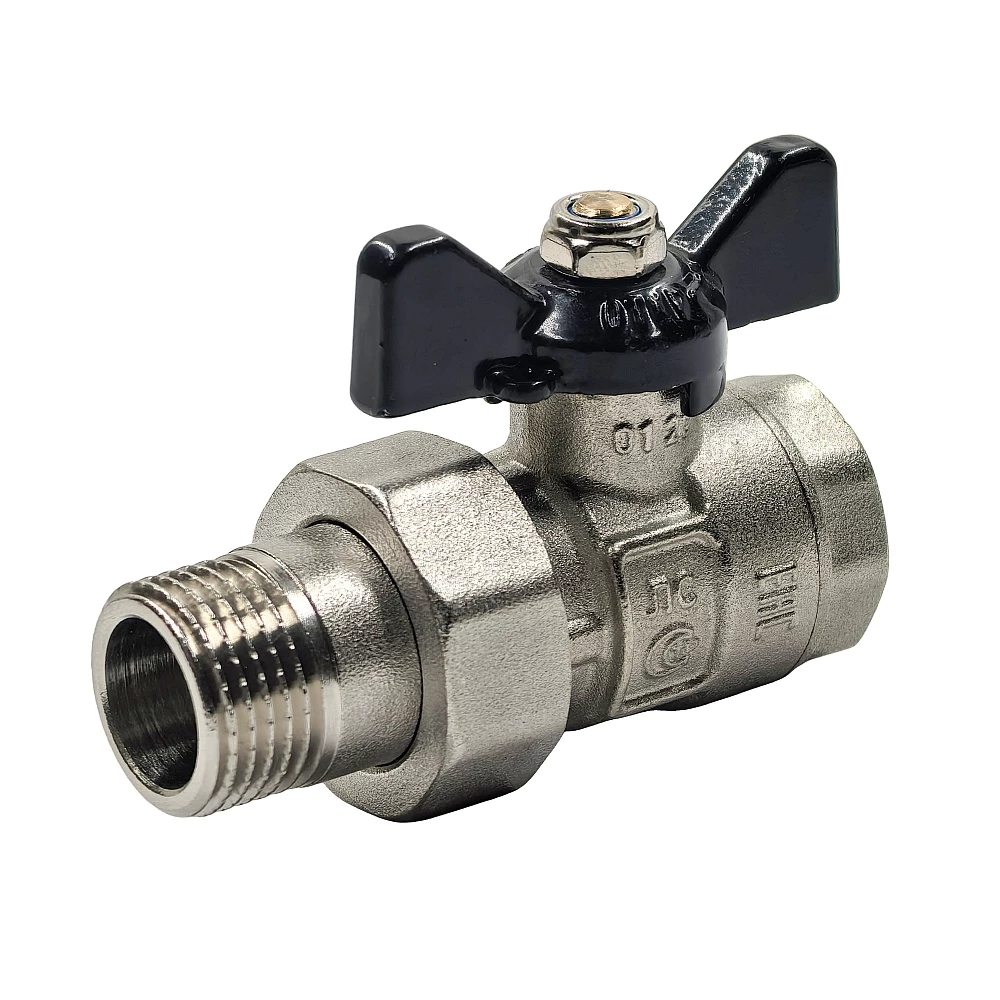

Запорная арматура, выполненная из латуни с никелированным покрытием.
Необходим, чтобы полностью перекрывать или открывать поток рабочей среды в трубопроводе.
Имеет два рабочих положения: открыт или закрыт.
Рабочая температура среды -20°С до +150°С. Рабочее давление до 40 бар.
Если у вас есть вопросы, звоните нам. Наш специалист поможет подобрать и купить кран шаровый RTP латунный с американкой ГОСТ PN40 внутренняя / наружная резьба, рукоятка бабочка.
Расшифровка номенклатуры
ГОСТ — соответствует ГОСТ Р 59553-2021.
PN40 — рабочее давление до 4 МПа.
ВР/НР — соединение внутренняя резьба / наружная резьба.
Конструкция
Корпус из латуни марки ЛС-59-1 с никелированным покрытием
Запорный шар из латуни, с полировкой и хромированием
Седельное кольцо из фторопласта (PTFE)
Шток из латуни и уплотнение штока из фторопласта (PTFE)
Разъёмное соединение с накидной гайкой — «американка»
Рукоятка «бабочка» из алюминиевого сплава
Преимущества
соответствие ГОСТ
надёжность материалов
продуманные уплотнения
запас по давлению до PN40
герметичность соединений
универсальность применения
компактность рукоятки «бабочка»
удобство монтажа и обслуживания благодаря «американке»
При монтаже шаровый кран помогает создать герметичное соединение, предотвращая протечки в течение длительного периода эксплуатации.
Показатель
Значение
Рабочая температура,°С
от -20 до +150
Рабочее давление
40 бар
Материал корпуса
Латунь с никелированным покрытием
Тип присоединения
Внутренняя / наружная резьба
Размер резьбы, дюймы
1/2"; 3/4"; 1"
Инструкция по монтажу шарового латунного крана RTP
Убедитесь, что шаровой кран находится в открытом положении (ручка перпендикулярна трубе).
Очистите резьбовые участки труб от загрязнений и ржавчины.
Намотайте на резьбу уплотнительный материал (ФУМ-ленту или нить) по направлению резьбы.
Накидную гайку «американки» намотайте на резьбу трубы и начните закручивать вручную.
Используйте гаечный ключ для окончательной затяжки, но не перетягивайте, чтобы не повредить резьбу или уплотнительные элементы.
Накидная гайка должна плотно прилегать к резьбе трубы.
Проверьте, чтобы все уплотнительные элементы были правильно установлены и не деформированы.
Установите ручку-бабочку на шток крана и убедитесь, что она надёжно закреплена.
Проверьте плавность хода ручки и её фиксацию в положениях «открыто» и «закрыто».
После монтажа откройте кран и проверьте, нет ли утечек.
