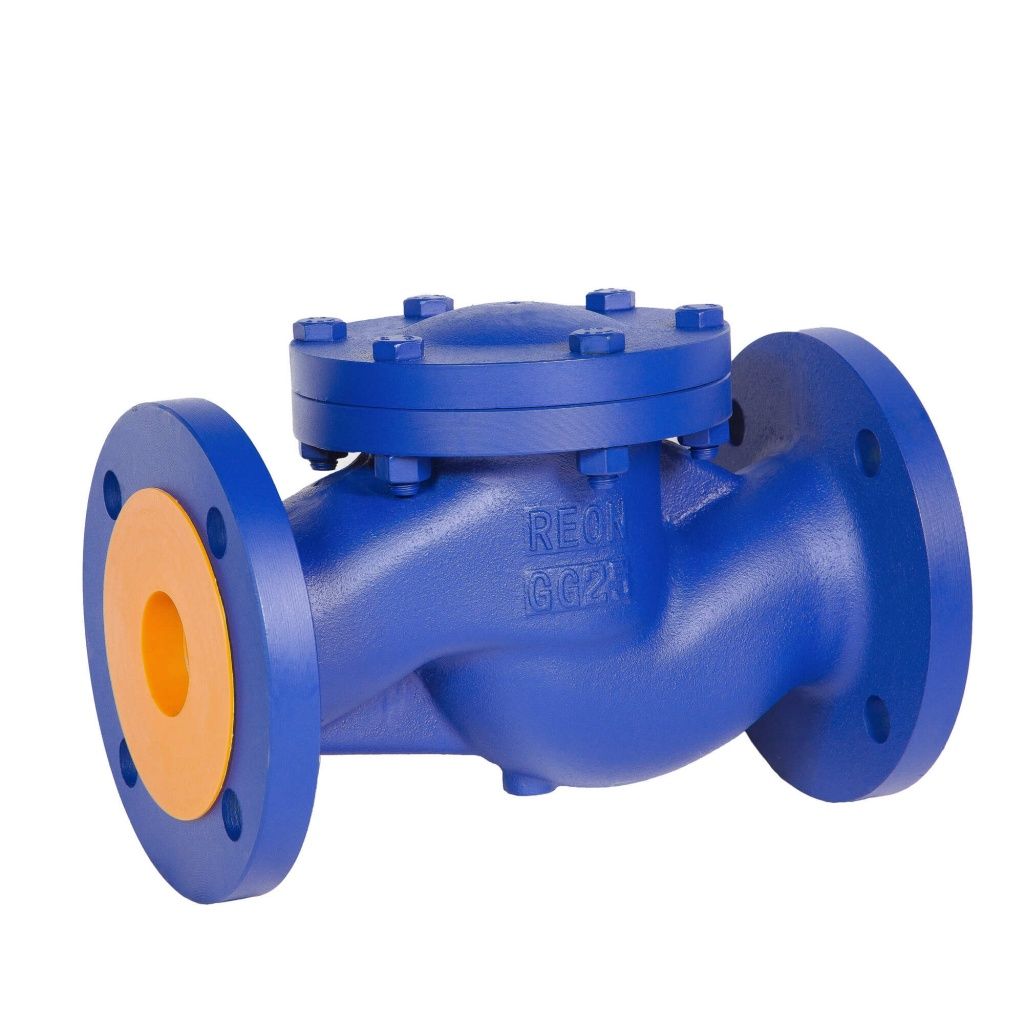

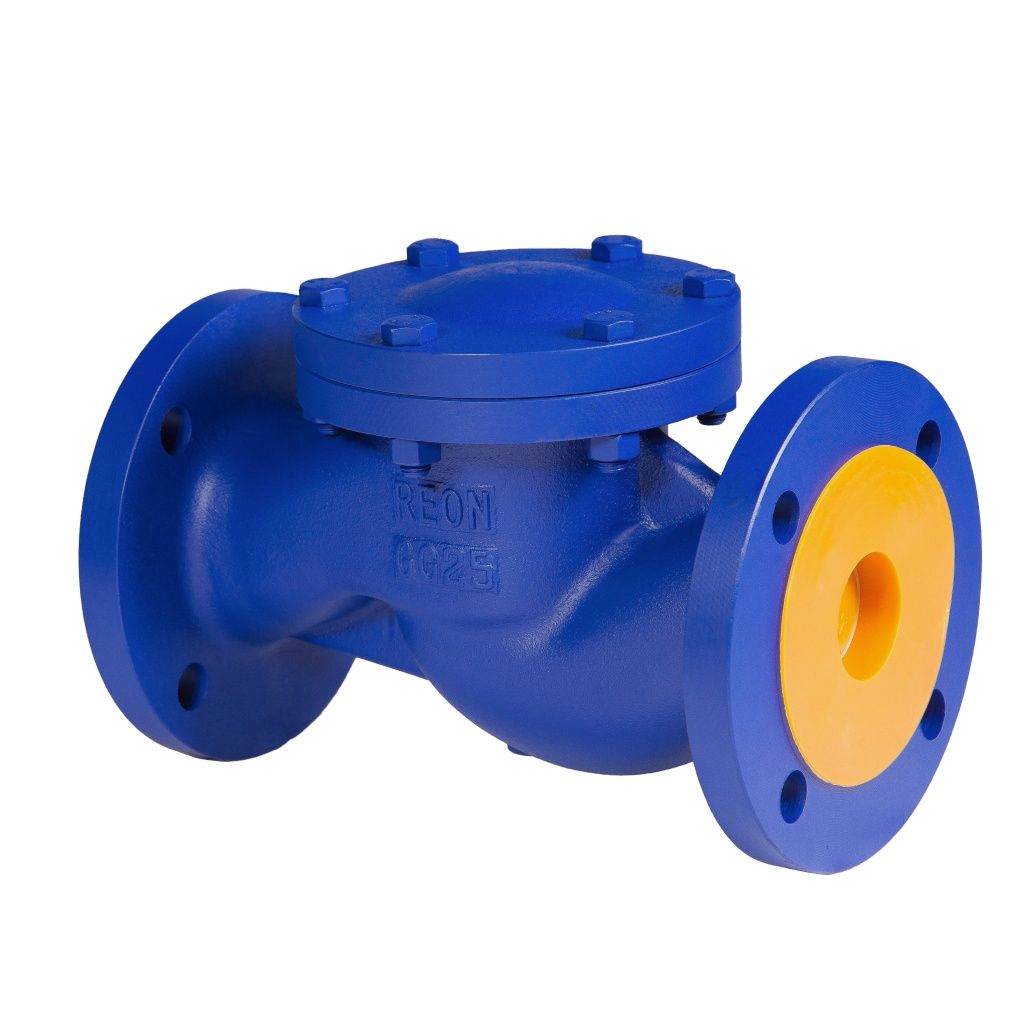

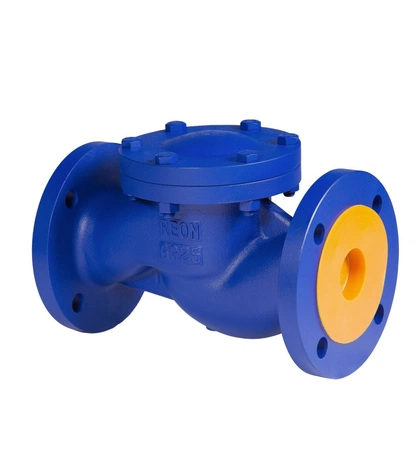

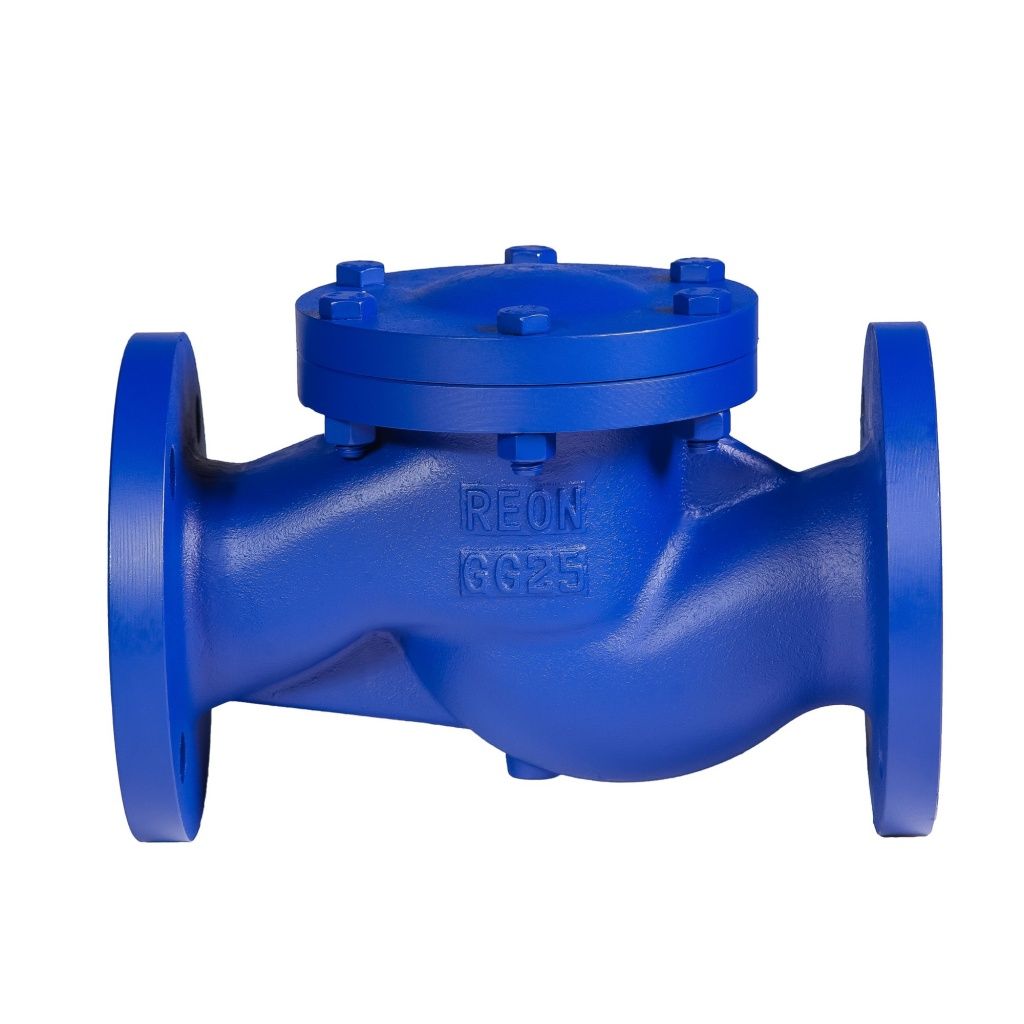

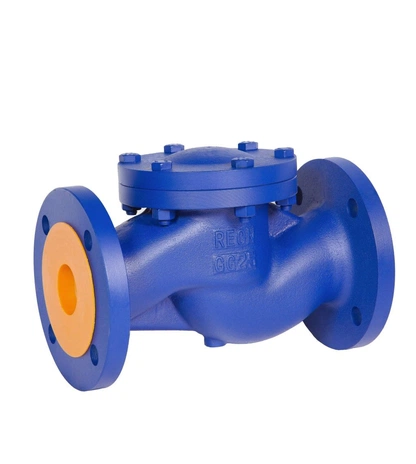

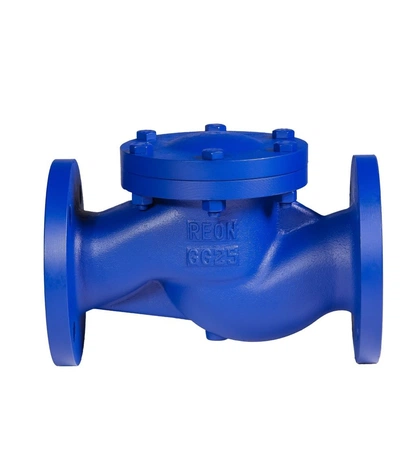

Клапан обратный REON RSV33 подъёмный фланцевый чугунный

Используется для защиты трубопровода и установленного оборудования от обратного потока рабочей среды.
Применяется в системах холодного и горячего водоснабжения, отопления, пара и нейтральных сред.
Если у вас есть вопросы по подбору и расчёту количества клапанов, обращайтесь в Telegram за консультацией. Наш специалист отдела изоляционных решений поможет подобрать и обратный клапан REON тип RSV33 подъёмный фланцевый чугунный.
Максимальное давление РN 16 бар. Максимальная температура +300°С.
Присоединение — фланцевое.

Материалы конструкции

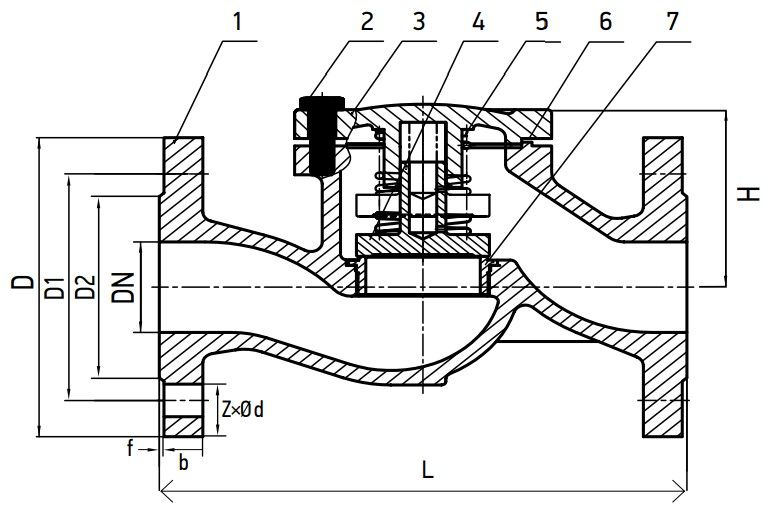

Обратный клапан REON тип RSV33 подъёмный фланцевый чугунный

  1. Корпус — чугун GG25.
  2. Болт — сталь.
  3. Крышка корпуса — чугун GG25.
  4. Диск — нержавеющая сталь Х20Cr13.
  5. Пружина — пружинная сталь.
  6. Прокладка — графит.
  7. Седло — нержавеющая сталь Х20Cr13.

Основа оборудования — корпус, который обычно изготавливается из таких прочных и долговечных  материалов, как нержавеющая сталь или чугун. А внутри расположен запорный элемент. Действие запорного механизма обеспечивается работой специальной пружины. Благодаря этой детали запорный элемент открывается только в одну сторону, соответствующую направлению потока транспортируемой по трубопроводу жидкости.

Характеристики

Габаритные и присоединительные размеры обратного клапана REON тип RSV33 подъёмного фланцевого чугунного приведены в таблице 1.

Таблица 1. Габаритные и присоединительные размеры

Артикул DN Размер L, мм Размер D, мм Размер D1, мм Размер D2, мм Размер b×f, мм Размер Z× Ød, мм Размер H, мм Масса, кг
015RSV33 15 130 95 65 46 14х2 4х14 50 2,7
020RSV33 20 150 105 75 56 16х2 4х14 55 3,3
025RSV33 25 160 115 85 65 16х2 4х14 65 4,4
032RSV33 32 180 140 100 76 18х2 4х19 80 6,8
040RSV33 40 200 150 110 84 18х2 4х19 90 8,4
050RSV33 50 230 165 125 99 20х2 4х19 90 11,8
065RSV33 65 290 185 145 118 20х2 4х19 100 18,5
080RSV33 80 310 200 160 132 22х2 8х19 120 24,6
100RSV33 100 350 220 180 156 24х2 8х19 150 34
125RSV33 125 400 250 210 184 26х2 8х19 170 49,7
150RSV33 150 480 285 240 211 26х2 8х23 190 68,3
200RSV33 200 600 340 295 266 30х2 12х23 210 110



Гидравлические характеристики смотрите в таблице 2.

Таблица 2. Kv (м3/ч) обратного клапана

DN 15 20 25 32 40 50
Kv 4,7 6,8 10,8 16,9 25,5 45,5
DN 65 80 100 125 150 200
Kv 73,6 98,7 158 249,5 385,1 655



Клапан обратный подъёмный может быть установлен как на горизонтальных трубопроводах, так и на вертикальных. Эффективность обратного клапана фланцевого объясняется простотой его конструкции и принципом действия.

Перед началом технического обслуживания или демонтажем убедитесь, что изделие не находится под давлением и не имеет высокую температуру.
Не прикасайтесь к работающему изделию в связи с тем, что возможен нагрев поверхностей.

Не удаляйте с изделия шильдик с маркировкой.

Проверять обратные клапаны необходимо регулярно, особенно работающие не постоянно, на наличие утечек через уплотнения.

Гарания

Гарантийный срок при соблюдении потребителем правил транспортировки, хранения, монтажа и эксплуатации устанавливается 12 месяцев с момента ввода в эксплуатацию, но не более 18 месяцев с момента продажи.

Показатель Значение
Номинальный диаметр DN, мм 15–200
Максимальное давление, PN, бар 16
Максимальная температура,ºС +300
Присоединение Фланцевое
Класс герметичности D (по ГОСТ 9544-2015)





Условия монтажа обратного клапана REON RSV33 подъёмного фланцевого чугунного

  1. Не допускается использовать клапаны обратные на рабочие параметры, отличные от указанных в технической документации.
  2. Перед началом эксплуатации трубопровод необходимо продуть для удаления окалины и грязи.
  3. Соосность трубопровода и расстояние между фланцами должны быть в пределах 3–5 мм от идеальных, чтобы в процессе монтажа на клапан не приходилась чрезмерная механическая нагрузка.
  4. Клапан устанавливается на трубопровод так, чтобы стрелка на его корпусе совпадала с направлением движения среды, и, для обеспечения равномерного износа при эксплуатации, не ближе 3–5 диаметров после поворота трубы.
  5. Клапан может устанавливаться на вертикальном, наклонном и на горизонтальном участках трубопровода, т.е. в любом положении. Предпочтительное монтажное положение на наклонном или вертикальном трубопроводе при направлении движения воды снизу вверх.
  6. Требуется обеспечить достаточное пространство вокруг обратного клапана для будущих работ по техническому обслуживанию.
  7. Поток среды должен быть направлен по стрелке на корпусе клапана.
  8. Перед монтажом необходимо тщательно очистить уплотнительные поверхности обратного клапана и присоединительных фланцев.
  9. Затяжку крепёжных болтов необходимо осуществлять равномерно.
  10. После запуска системы убедитесь в отсутствии протечек в местах присоединения.
  11. Не забудьте проверить на наличие утечек после нескольких часов работы.
