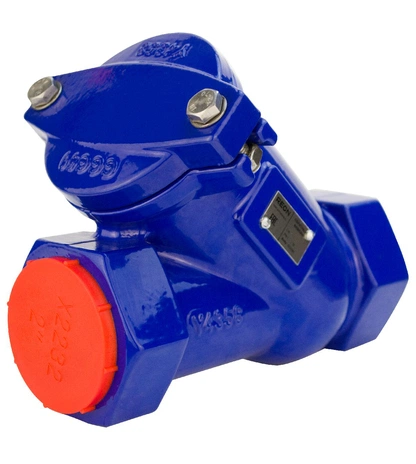

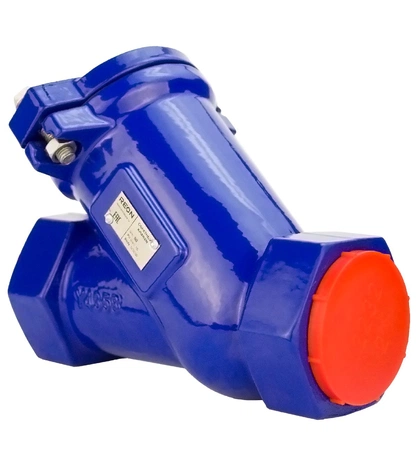

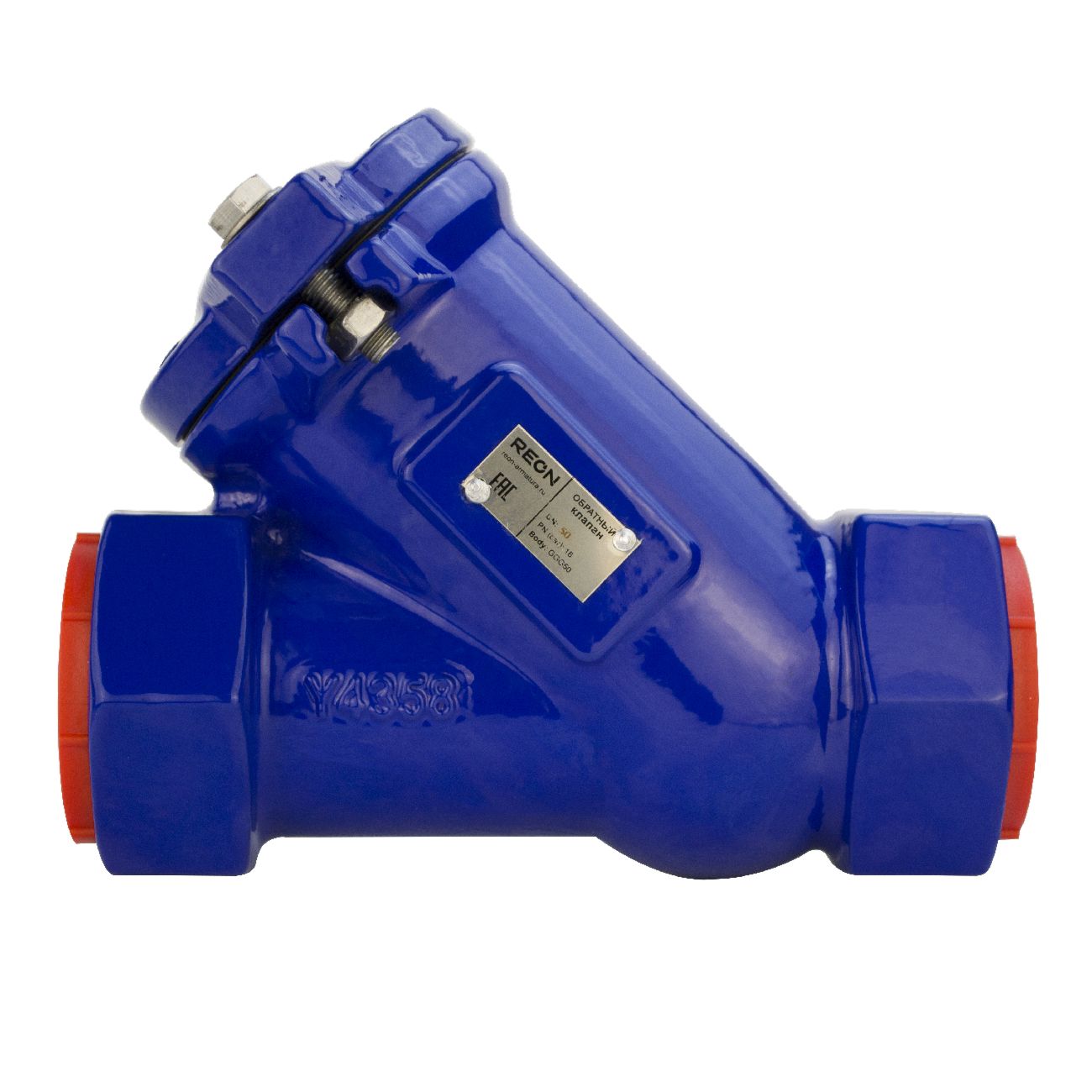

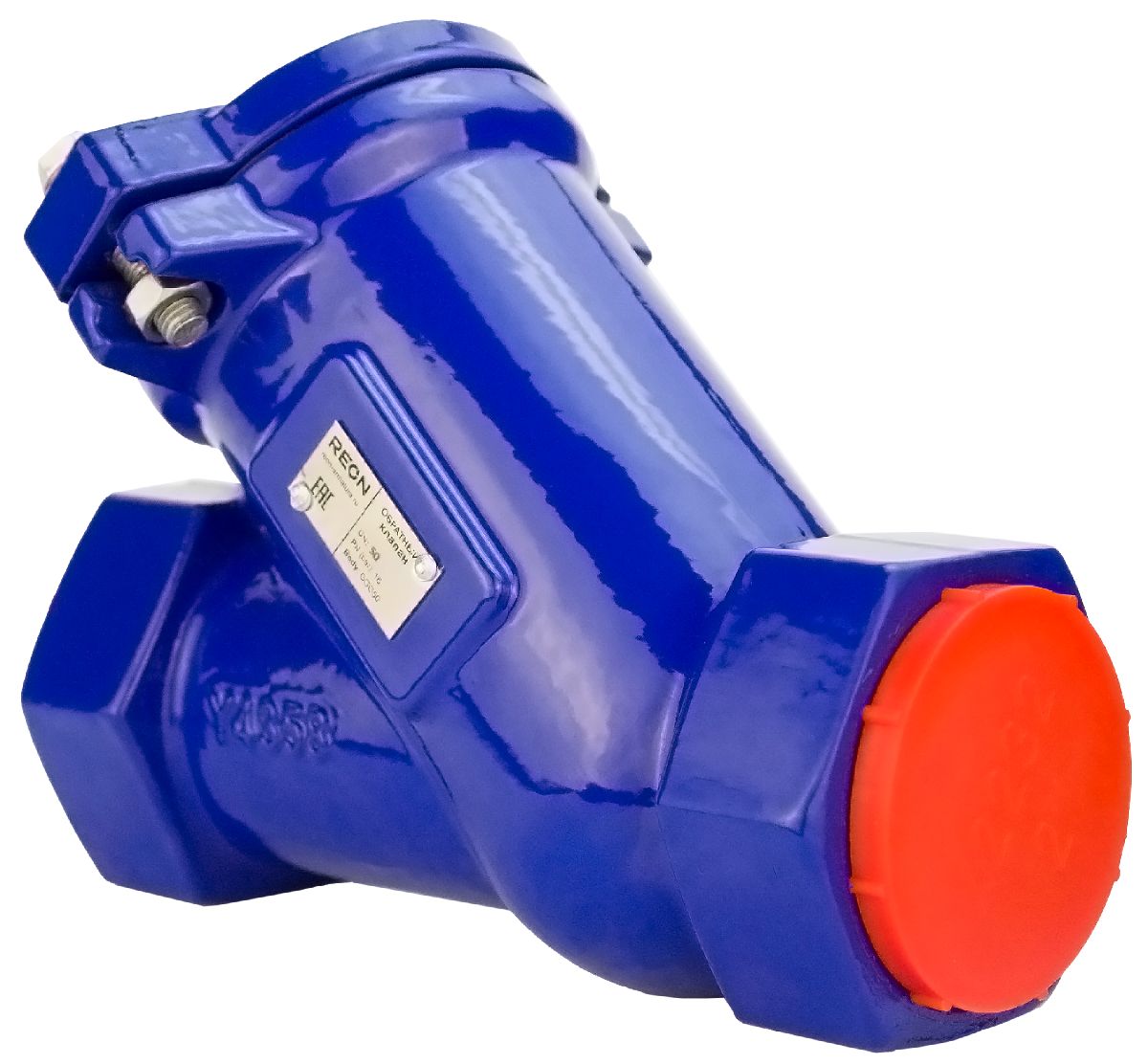

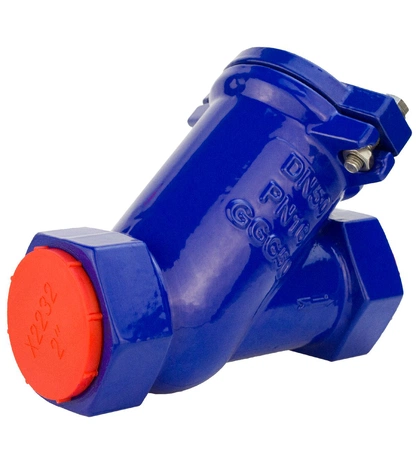

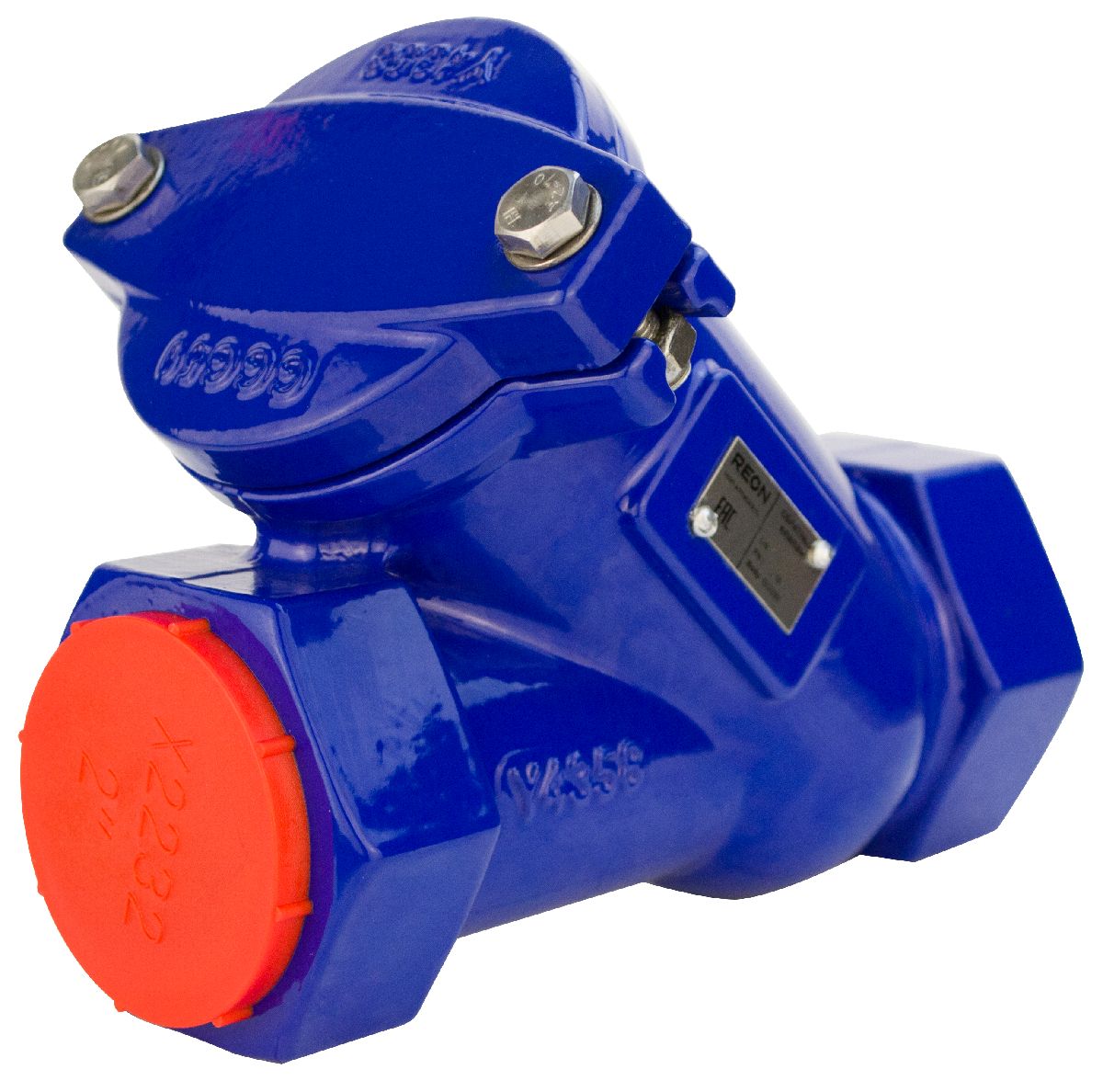

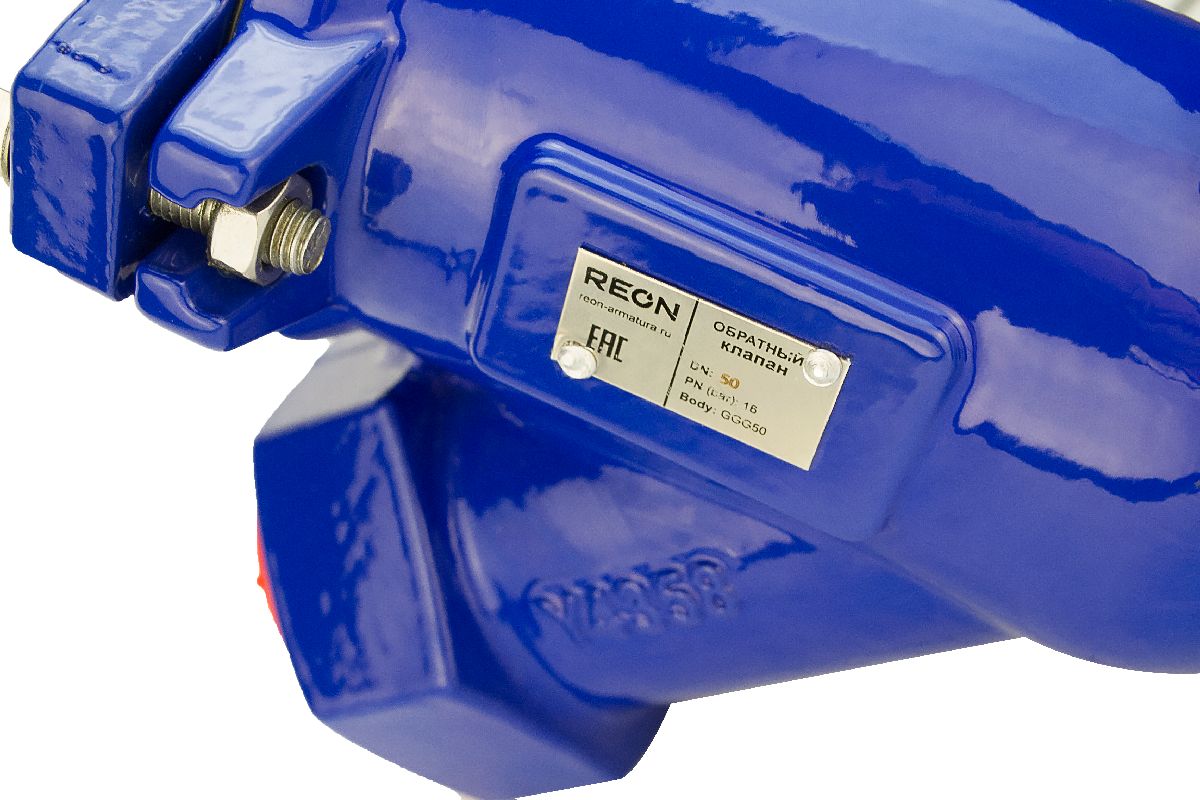

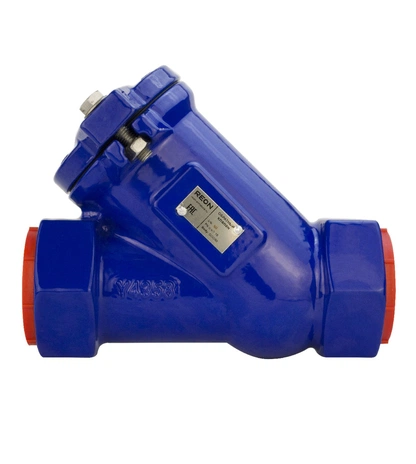

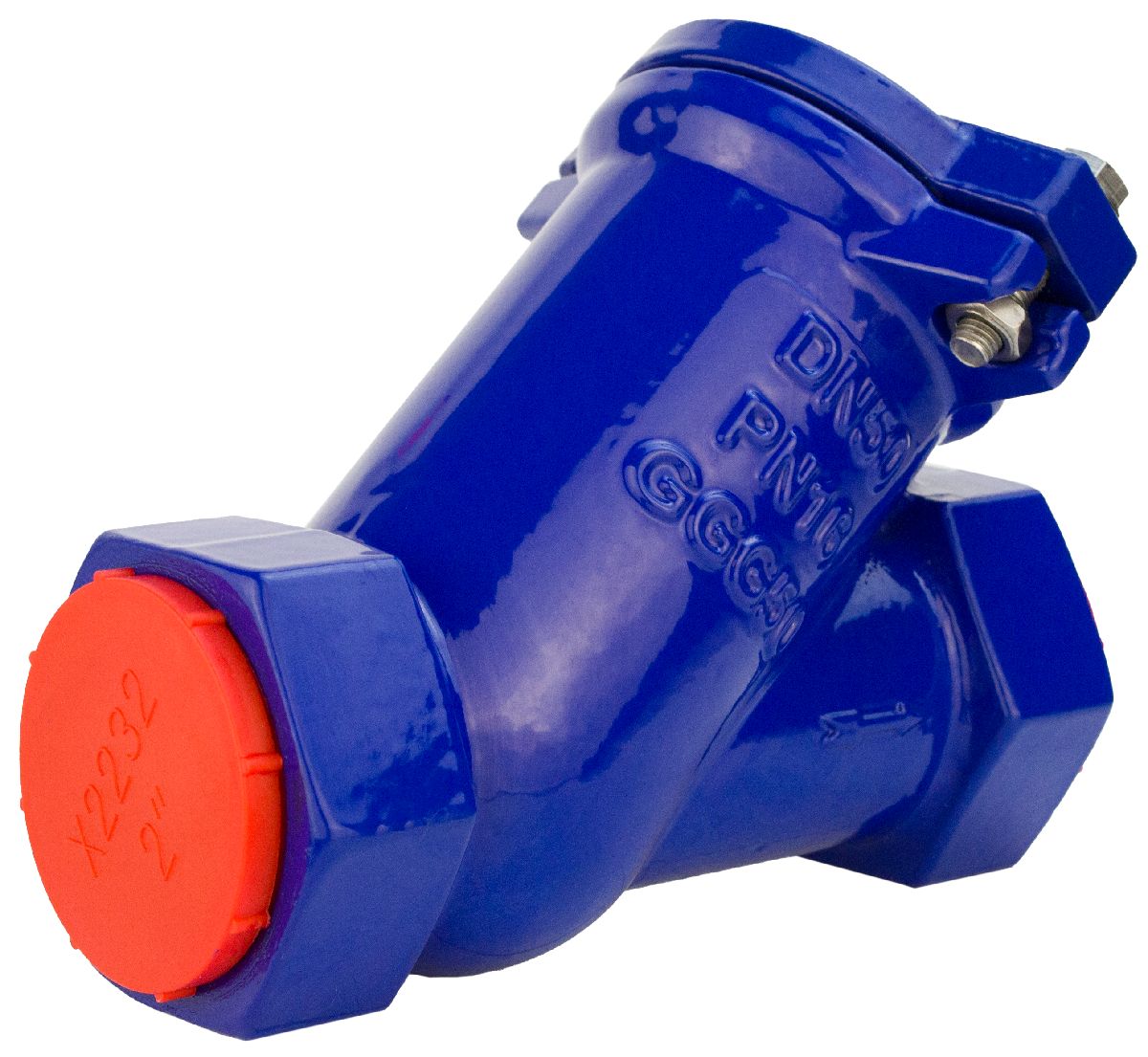

REON тип RSV36 обратный клапан шаровый резьбовой чугунный
Используется для защиты трубопровода от обратного потока рабочей среды.
Не предназначен для использования в качестве запорной арматуры.
Применяется в системах горячего и холодного водоснабжения и канализации, в том числе и ливневой.
Если у вас есть вопросы по подбору и расчёту количества клапанов, обращайтесь в Telegram за консультацией. Наш специалист поможет подобрать и купить обратный клапан REON тип RSV36 шаровый резьбовой чугунный.
Максимальное давление РN 16 бар. Рабочая температура до от -10°С до +70°С.
Присоединение — резьбовое.
Материалы конструкции
- Корпус — высокопрочный чугун GGG50.
- Шар — NBR (DN25-40); сталь, покрытая NBR (DN50-80).
- Прокладка крышки — NBR.
- Крышка — высокопрочный чугун GGG50.
- Болт — нержавеющая сталь AISI304.
- Шайба — нержавеющая сталь AISI304.
- Гайка — нержавеющая сталь AISI304.
Характеристики

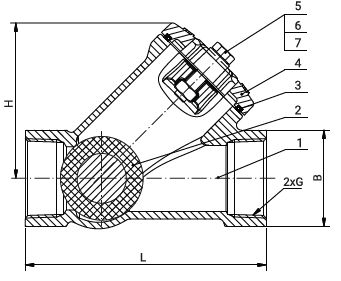

Габаритные и присоединительные размеры обратного клапана REON RSV36 шарового резьбового чугунного приведены в таблице 1.
Таблица 1. Габаритные и присоединительные размеры
| Артикул | DN | Размер L, мм | Размер ØB, мм | Размер H, мм | Размер резьбы G | Масса, кг |
|---|---|---|---|---|---|---|
| 025RSV36 | 25 | 135 | 52 | 70 | 1" | 1,4 |
| 032RSV36 | 32 | 135 | 52 | 74 | 1 1/4" | 1,4 |
| 040RSV36 | 40 | 145 | 58 | 94 | 1 1/2" | 1,8 |
| 050RSV36 | 50 | 175 | 71 | 115 | 2" | 2,8 |
| 065RSV36 | 65 | 200 | 90 | 130 | 2 1/2" | 5,5 |
| 080RSV36 | 80 | 248 | 105 | 150 | 3" | 9,8 |
Гидравлические характеристики смотрите в таблице 2.
Таблица 2. Kv (м3/ч) обратного клапана
| DN | 25 | 32 | 40 | 50 | 65 | 80 |
|---|---|---|---|---|---|---|
| Kv, м3/ч | 21 | 29 | 57 | 90 | 140 | 253 |
Перед началом технического обслуживания или демонтажем убедитесь, что изделие не находится под давлением и не имеет высокую температуру.
Не прикасайтесь к работающему изделию в связи с тем, что возможен нагрев поверхностей.

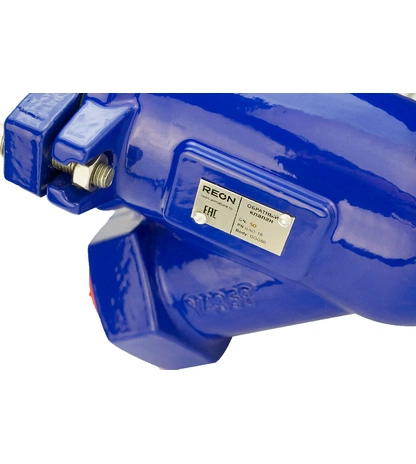

Не удаляйте с изделия шильдик с маркировкой.
Проверять обратные клапаны необходимо регулярно, особенно работающие не постоянно, на наличие утечек через уплотнения.
Гарантия
Гарантийный срок при соблюдении потребителем правил транспортировки, хранения, монтажа и эксплуатации устанавливается 12 месяцев с момента ввода в эксплуатацию, но не более 18 месяцев с момента продажи.
| Показатель | Значение |
|---|---|
| Номинальный диаметр DN, мм | 25–80 |
| Максимальное давление, PN, бар | 16 |
| Рабочая температура,ºС | от -10 до +70 |
| Максимальная температура,ºС | +80 |
| Присоединение | Резьбовое |
| Класс герметичности | АА (по ГОСТ 9544-2015) |
Условия монтажа обратного клапана REON RSV36 резьбового чугунного
- Не допускается использовать клапаны обратные на рабочие параметры, отличные от указанных в технической документации.
- Перед началом эксплуатации трубопровод необходимо продуть для удаления окалины и грязи.
- Соосность трубопровода и расстояние между фланцами должны быть в пределах 3-5 мм от идеальных, чтобы в процессе монтажа на клапан не приходилась чрезмерная механическая нагрузка.
- Клапан устанавливается на трубопровод так, чтобы стрелка на его корпусе совпадала с направлением движения среды, и, для обеспечения равномерного износа при эксплуатации, не ближе 3-5 диаметров после поворота трубы.
- Клапан может устанавливаться на горизонтальном или вертикальном (при условии движения воды снизу вверх) участках трубопровода.
- Требуется обеспечить достаточное пространство вокруг обратного клапана для будущих работ по техническому обслуживанию.
- Поток среды должен быть направлен по стрелке на корпусе клапана.
- Перед монтажом необходимо тщательно очистить уплотнительные поверхности обратного клапана и присоединительных фланцев.
- Затяжку крепёжных болтов необходимо осуществлять равномерно.
- После запуска системы убедитесь в отсутствии протечек в местах присоединения.
- Не забудьте проверить на наличие утечек после нескольких часов работы.
