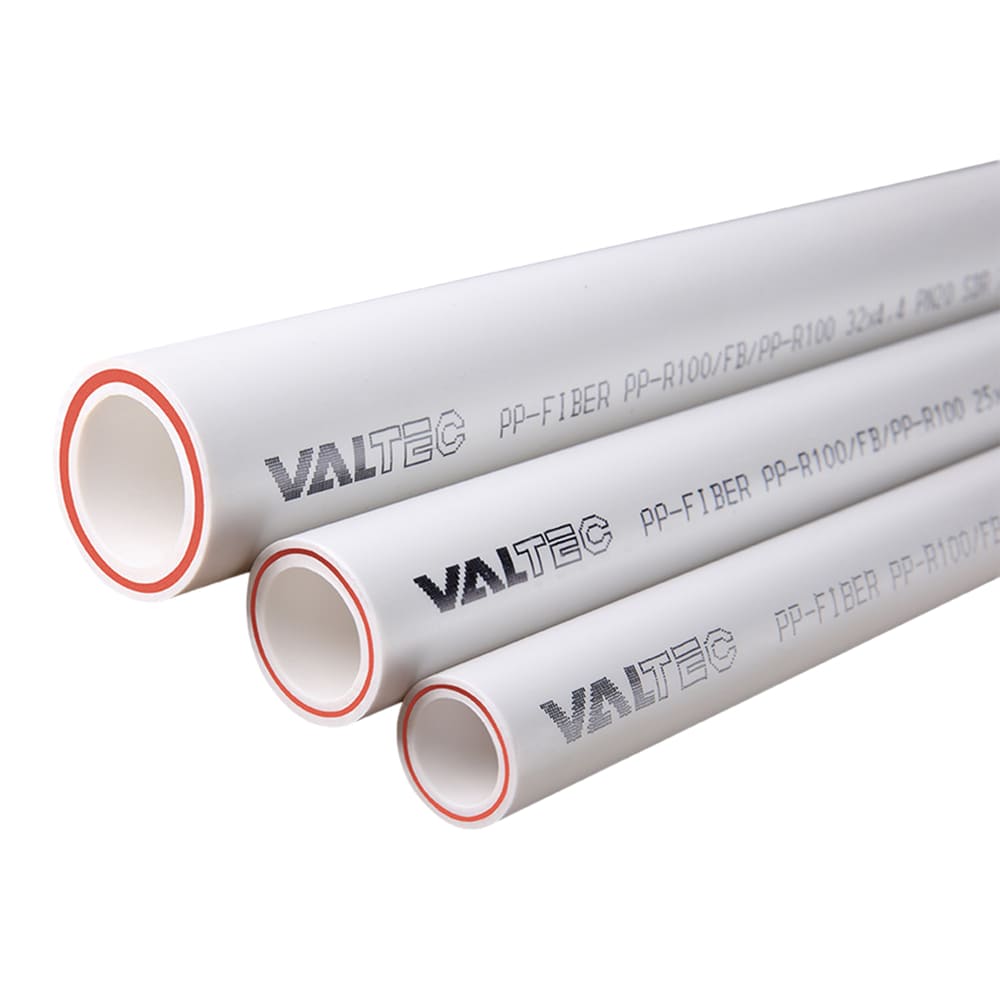

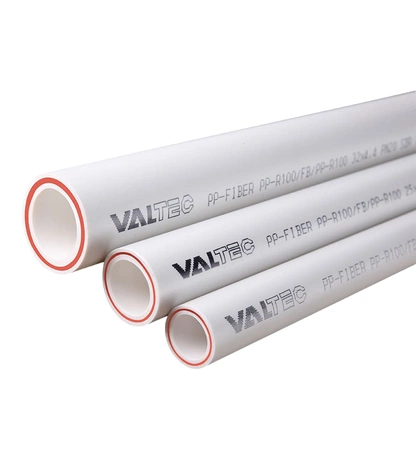

Труба VALTEC PP-FIBER PN20 полипропиленовая армированная стекловолокном

Труба VALTEC PP-FIBER PN20 полипропиленовая армированная стекловолокном
Труба VALTEC PP-FIBER PN20 полипропиленовая армированная стекловолокном

Применение

  • ГВС
  • ХВС
  • водяное отопление
  • технологические трубопроводы
  • системы питьевого и хозяйственно-питьевого назначения
В наличии
Заказ в 1 клик
Скачать прайс по товару
Толщина:
Материал
Материал Толщина, мм Диаметр, мм Длина, м Кол-во в упаковке, шт Розничная цена Наличие Количество
{{pt_js.cdpl_caption}} {{pt_js.cdpl_tolshina_val_or_minus}} {{pt_js.cdpl_shirina_or_diametr_val_or_minus}} {{pt_js.cdpl_dlina_val_or_minus}} {{pt_js.cdpl_kolvo_val_or_minus}}
{{pt_js.cdpl_cost_str}}
{{pt_js.cdpl_cost_spravka_str}}
{{pt_js.availability_display}}
Описание Характеристики Документы Аналоги

Труба VALTEC PP-FIBER PN20 армированная стекловолокном

Многослойная труба из полипропилена PP-R, армированная стекловолокном.
Соответствует 1, 2, 4, 5, ХВ классу эксплуатации.
Применяется в системах питьевого и хозяйственно-питьевого холодного водоснабжения, горячего водоснабжения, водяного отопления, а также технологических трубопроводов, которые транспортируют жидкость и газы, неагрессивные к материалам трубы.
Если у вас есть вопросы по подбору и расчёту количества труб, обращайтесь в Telegram за консультацией. Наш эксперт поможет подобрать и купить трубу VALTEC PP-FIBER PN20 полипропиленовую армированную стекловолокном.
Трубы поставляются в отрезках по 2 или 4 м.

Расшифровка номенклатуры

PP-FIBER — труба на основе полипропилена PP-R, армированная стекловолокном.
PN20 — номинальное давление в системе холодного водоснабжения 20 бар.
SDR — стандартное размерное соотношение. Определяется как отношение номинального наружного диаметра к толщине стенки.

При снижении SDR увеличивается толщина стенки и номинальное рабочее давление.
Если сравнить две трубы с одинаковым диаметром и разными SDR, то труба с меньшим SDR выдержит более высокие нагрузки. При этом её пропускная способность будет ниже за счёт меньшего внутреннего сечения.

Преимущества

  • гарантия — 7 лет
  • не подвержены коррозии
  • устойчивы к воздействию агрессивных сред
  • срок службы — 50 лет при соблюдении условий эксплуатации
  • стекловолоконный слой — снижает температурные деформации трубы

Условия применения труб для гарантированного срока службы 50 лет приведены в таблице ниже.

Таблица 1. Расчётное рабочее давление труб в зависимости от класса эксплуатации

Класс эксплуатации Описание класса эксплуатации Расчётное рабочее давление, бар
1 Горячее водоснабжение с температурой 60ºС 13
2 Горячее водоснабжение с температурой 70ºС 10
4 Высокотемпературное напольное отопление с температурой 70ºС 10
5 Высокотемпературное радиаторное отопление 90ºС 6
ХВ Холодное водоснабжение 20



Конструкция полипропиленовой трубы VALTEC PP-FIBER PN20

Наружный и внутренний слой выполнен из полипропилена PP-R.
Скрытый средний слой выполнен из такого же полипропилена с содержанием фибры 17%. Слой содержит краситель красного цвета. Наличие стекловолоконной фибры снижает температурные деформации трубы, но не защищает её от кислородной диффузии.

Монтаж должен выполняться методом термической полифузионной муфтовой сварки с помощью специального сварочного аппарата.

Характеристика Значение для 20х2,8 Значение для 25х3,5 Значение для 32х4,4 Значение для 40х5,5 Значение для 50х6,9 Значение для 63х8,6 Значение для 75х10,3 Значение для 90х12,3 Значение для 110х15,1
Внутренний диаметр, мм 14,4 18 23,2 29 36,2 45,8 54,4 65,4 79,8
Номинальный наружный диаметр, мм 20 25 32 40 50 63 75 90 110
Номинальная толщина стенки, мм 2,8 3,5 4,4 5,5 6,9 8,6 10,3 12,3 15,1
Нормализован ная серия труб, S 3,2 3,2 3,2 3,2 3,2 3,2 3,2 3,2 3,2
Стандартное размерное соотношение, SDR 7,4 7,4 7,4 7,4 7,4 7,4 7,4 7,4 7,4
Номинальное давление, PN, МПа 2,0 2,0 2,0 2,0 2,0 2,0 2,0 2,0 2,0
Вес трубы, кг/м.п 0,157 0,240 0,385 0,594 0,910 1,448 2,054 2,947 4,418
Индекс текучести расплава PP-R, г/10 ми 0,25 0,25 0,25 0,25 0,25 0,25 0,25 0,25 0,25

Время нагрева при сварке, сек

 5 7 8 12 18 24 30 40 50
Время сварки, сек 4 4 6 6 6 8 8 8 10
Время остывания после сварки, сек 120 120 220 240 250 360 360 360 420
Минимальная глубина гнезда под трубу при сварке, мм 14 15 17 18 20 24 26 29 33
Внутренний объем 1 м.п., л 0,162 0,254 0,423 0,66 1,028 1,646 2,323 3,358 5,00
Плотность PP-R, г/см3 0,91 0,91 0,91 0,91 0,91 0,91 0,91 0,91 0,91
Эквивалентная плотность трубы, г/см3 0,982 0,982 0,982 0,982 0,982 0,982 0,982 0,982 0,982
Модуль упругости слоя PP-R, МПа 900 900 900 900 900 900 900 900 900
Коэффициент эквивалентной шероховатости, мм 0,015 0,015 0,015 0,015 0,015 0,015 0,015 0,015 0,015
Относительное удлинение при разрыве, % 350 350 350 350 350 350 350 350 350
Предел текучести при растяжении, МПа 30 30 30 30 30 30 30 30 30
Предел прочности при разрыве, МПа 35 35 35 35 35 35 35 35 35
Коэффициент теплопроводности, Вт м/ ºС 0,15 0,15 0,15 0,15 0,15 0,15 0,15 0,15 0,15
Коэффициент линейного расширения, 1/ºС 6,2 х 10-5 6,2 х 10-5 6,2 х 10-5 6,2 х 10-5 6,2 х 10-5 6,2 х 10-5 6,2 х 10-5 6,2 х 10-5 6,2 х 10-5
Удельная теплоемкость, кДж/кг ºС 1,75 1,75 1,75 1,75 1,75 1,75 1,75 1,75 1,75
Кислородопроницаемость , г/м3 сутки <0,1 <0,1 <0,1 <0,1 <0,1 <0,1 <0,1 <0,1 <0,1
Дымообразующая способность Д3 Д3 Д3 Д3 Д3 Д3 Д3 Д3 Д3
Минимальная длительная прочность PP-R, MRS, МПа 10 10 10 10 10 10 10 10 10
Группа горючести Г4 Г4 Г4 Г4 Г4 Г4 Г4 Г4 Г4
Группа воспламеняемости В3 В3 В3 В3 В3 В3 В3 В3 В3
Токсичность продуктов сгорания Т3 Т3 Т3 Т3 Т3 Т3 Т3 Т3 Т3
Массовая доля летучих веществ, % <0,035 <0,035 <0,035 <0,035 <0,035 <0,035 <0,035 <0,035 <0,035
