Применение
Внутренняя канализация.
Воронка капельная RTP PP 32 мм с гидрозатвором и с механическим запахозапирающим устройством ТП-21
Толщина:
Материал
| Материал | Розничная цена | Наличие | ||||
|---|---|---|---|---|---|---|
| {{pt_js.cdpl_caption}} | {{pt_js.cdpl_kolvo_val_or_minus}} |
{{pt_js.cdpl_cost_str}}
{{pt_js.cdpl_cost_spravka_str}}
|
{{pt_js.availability_display}} |
|
||
|
|
||||||

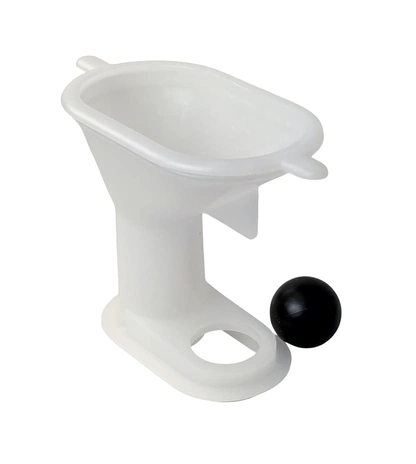

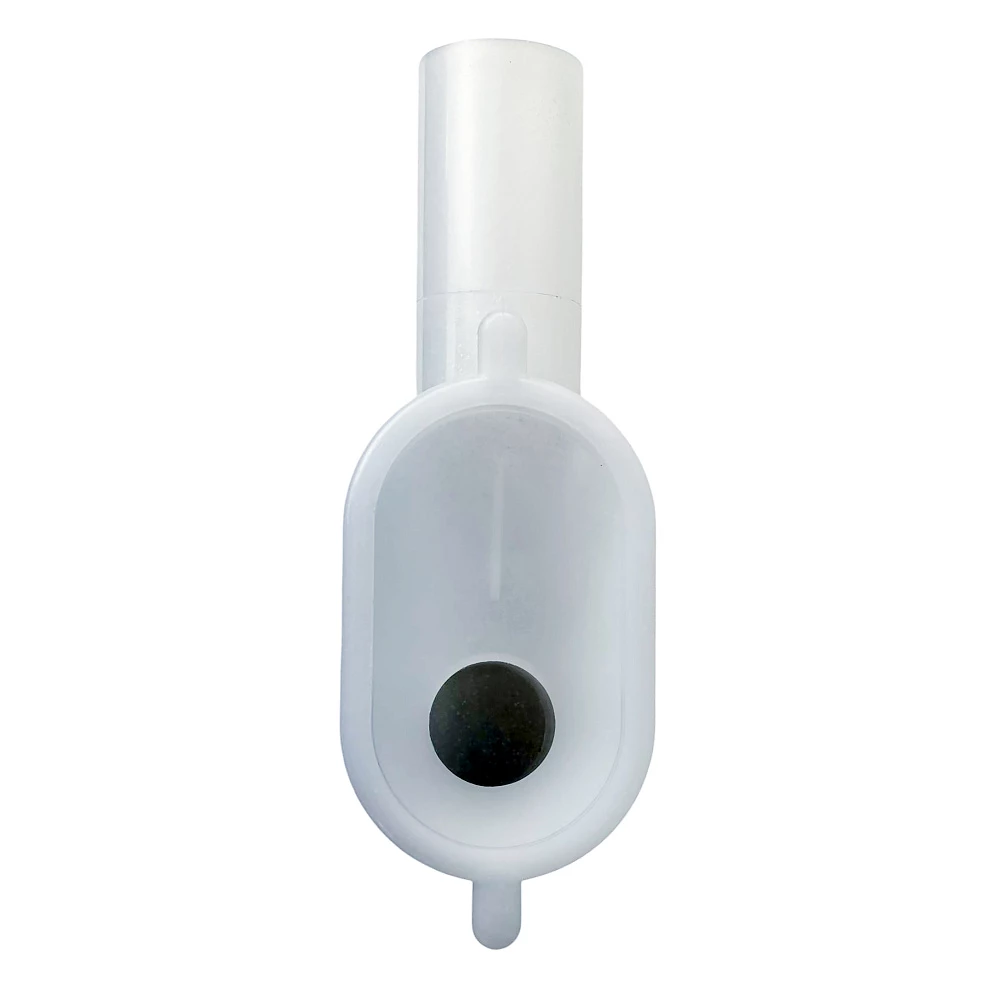

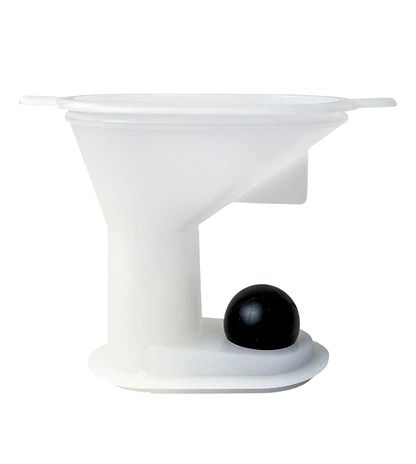

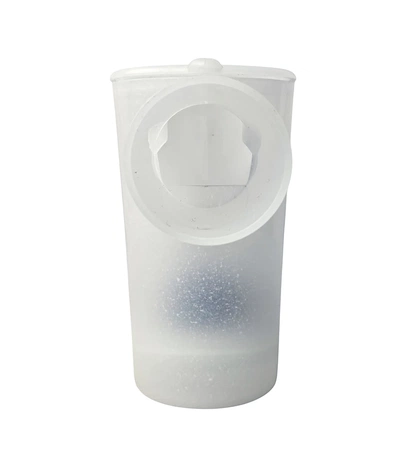

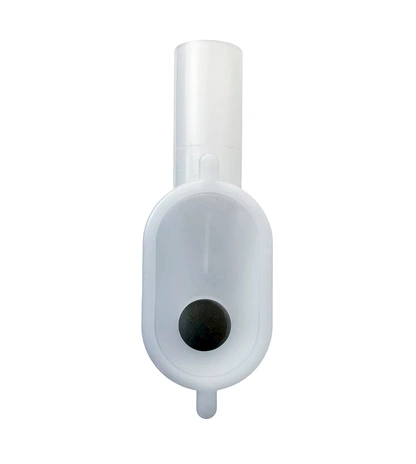

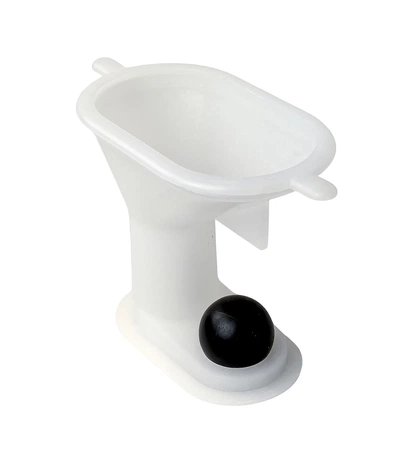

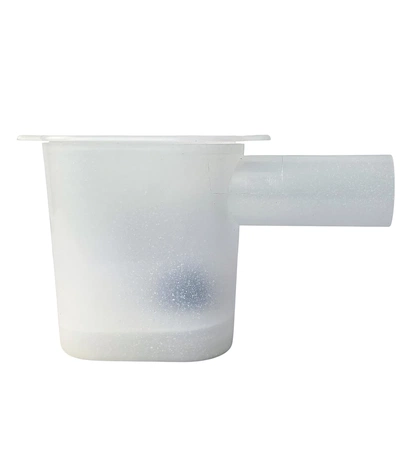

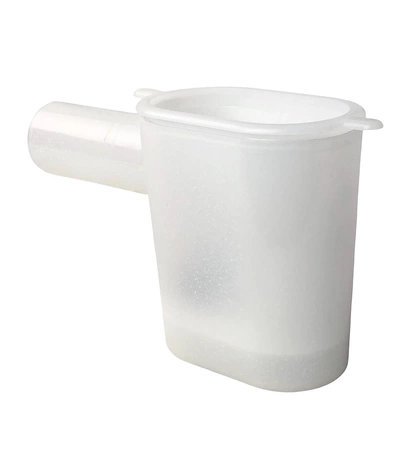

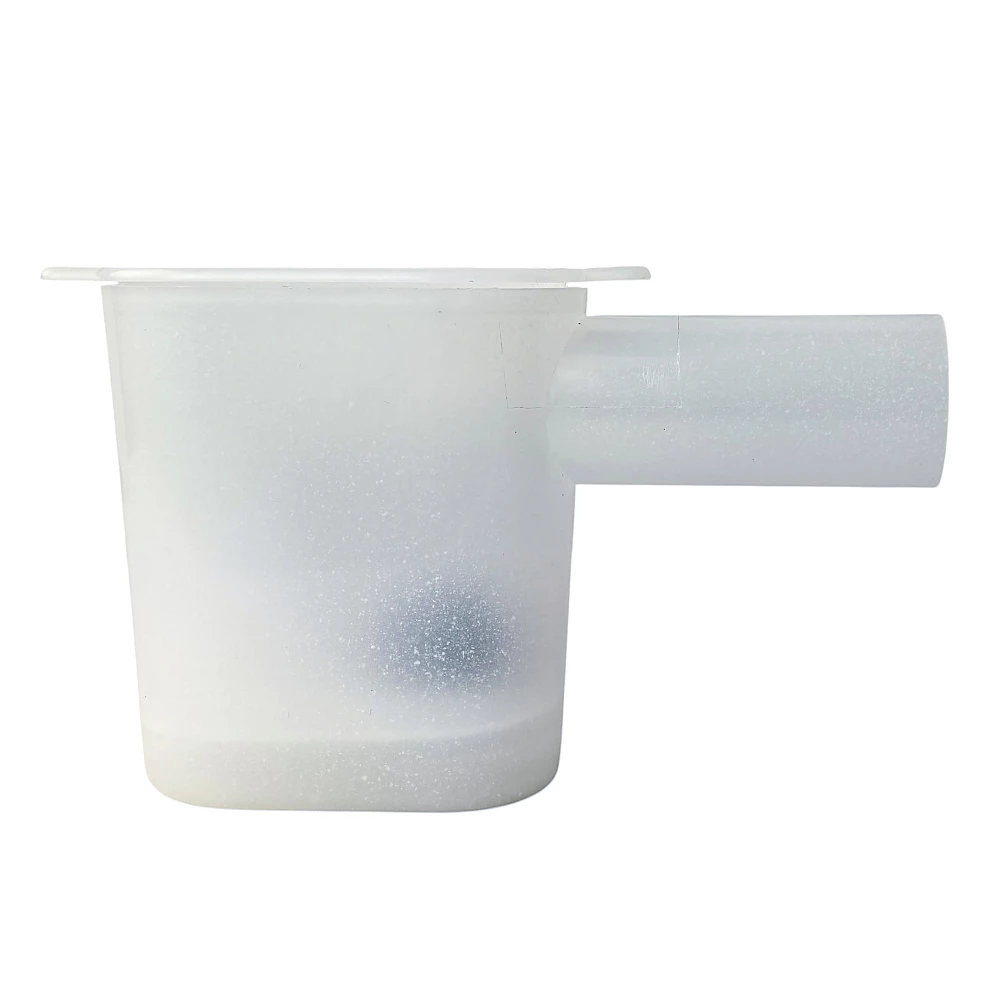

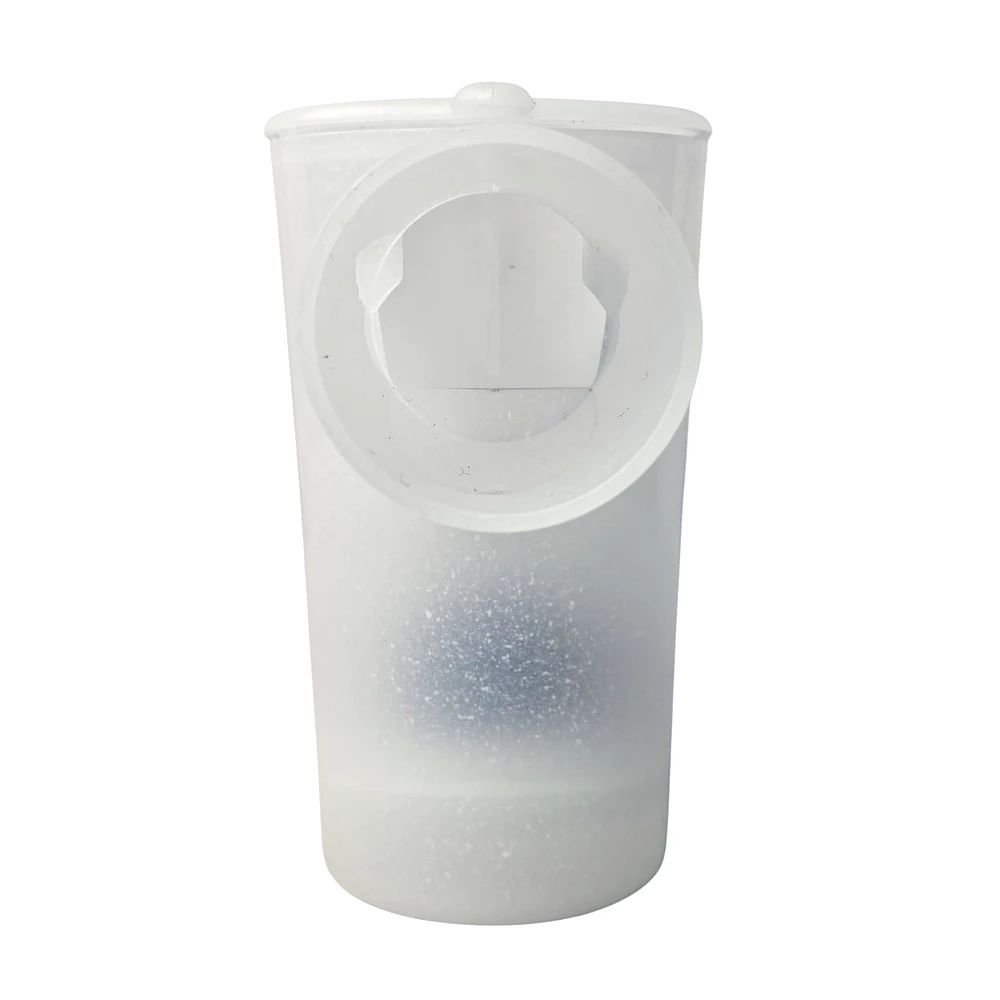

Воронка капельная RTP PP 32 мм с гидрозатвором и с механическим запахозапирающим устройством ТП-21
Капельная воронка с гидрозатвором из полипропилена.
Применяется для отвода воды (конденсата) в канализацию с разрывом струи от холодильной техники, кондиционеров, промывных фильтров. А также для отвода конденсата котлов и для сбросных клапанов от котельной, бойлерной и водогрейной техники.
Если вы не можете подобрать необходимое количество, звоните нам. Наш специалист поможет подобрать и купить воронку капельную RTP PP 32 мм с гидрозатвором и с механическим запахозапирающим устройством ТП-21.
Расшифровка номенклатуры
PP — полипропилен.
32 мм – внешний диаметр подключения.
ТП-21 – модель изделия.
Конструкция

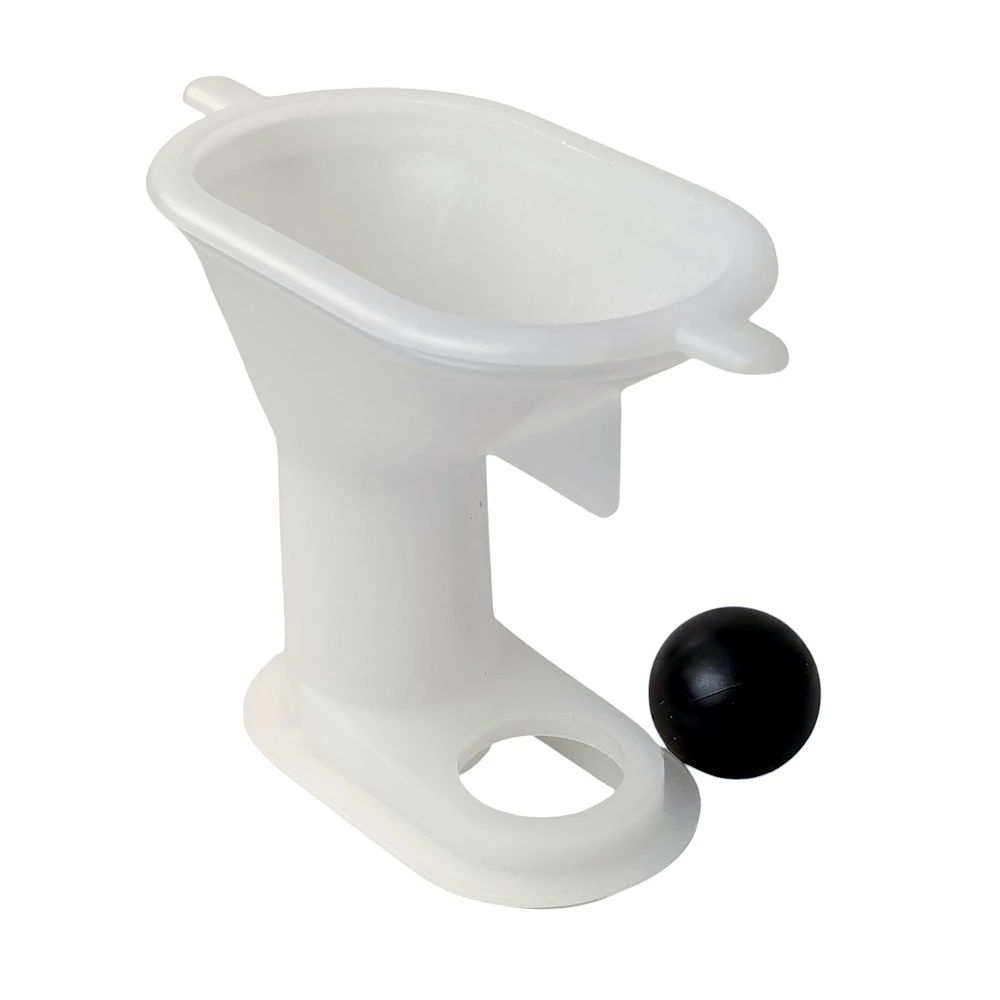

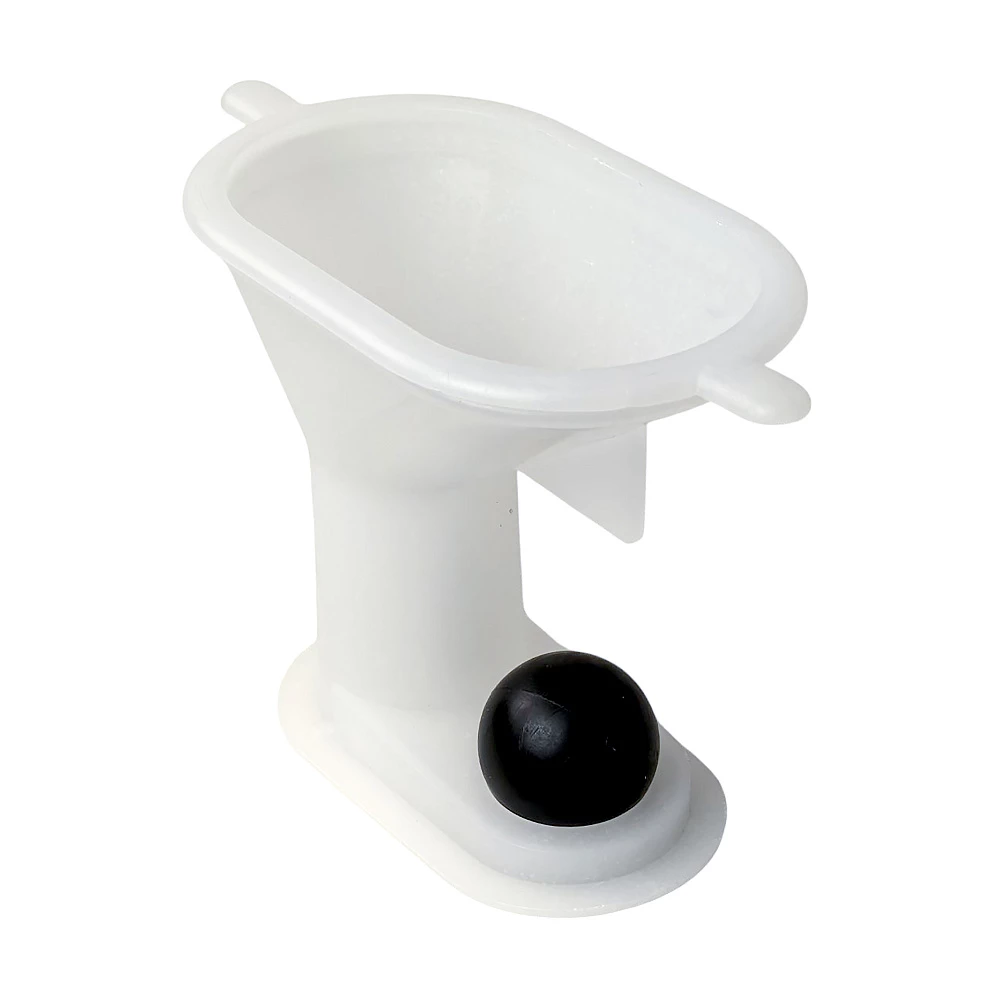

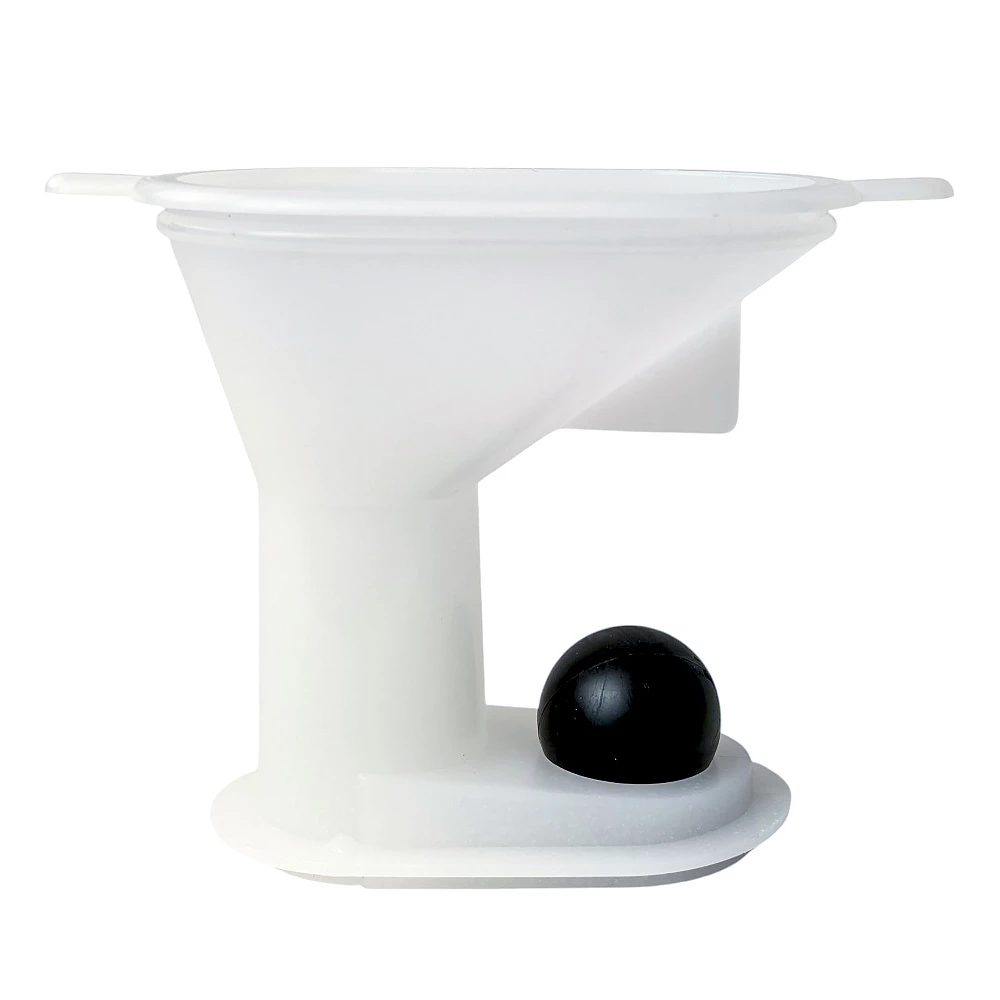

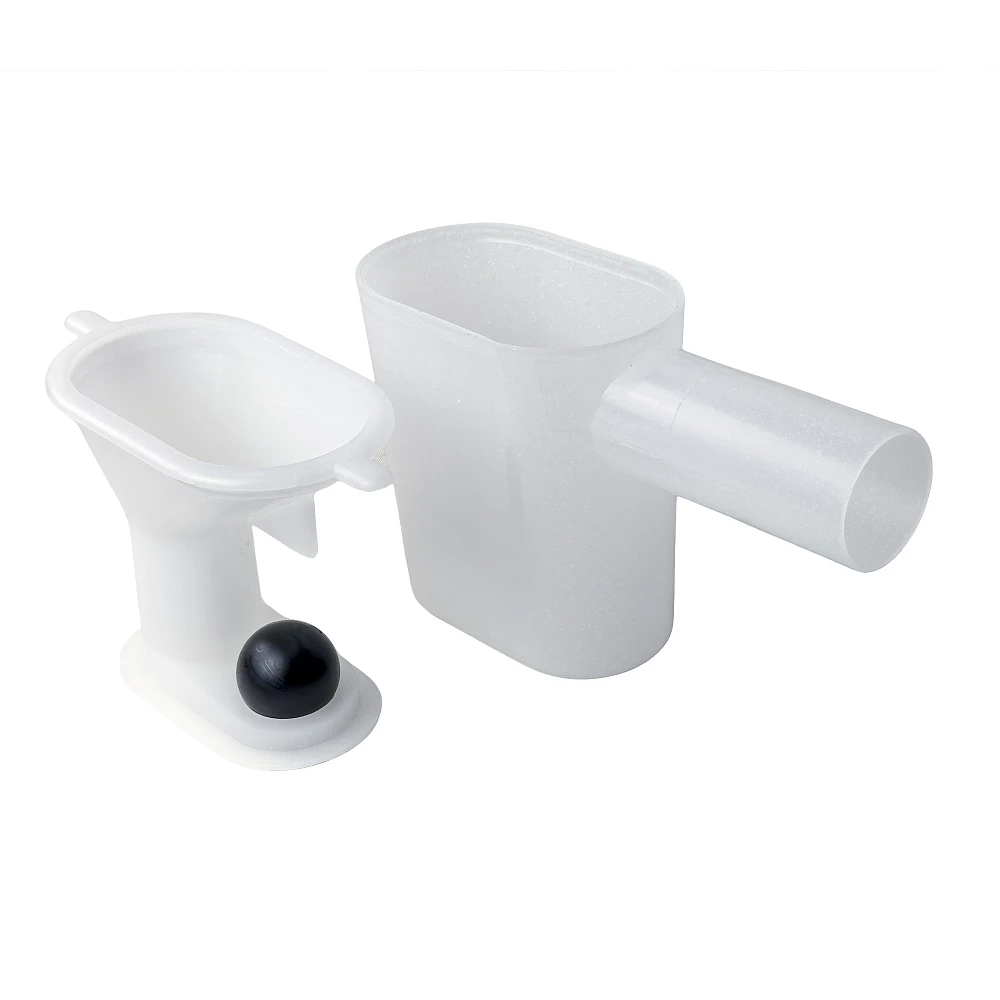

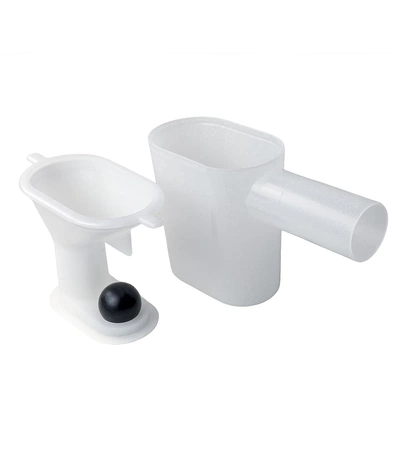

Конструкция состоит из трёх элементов:

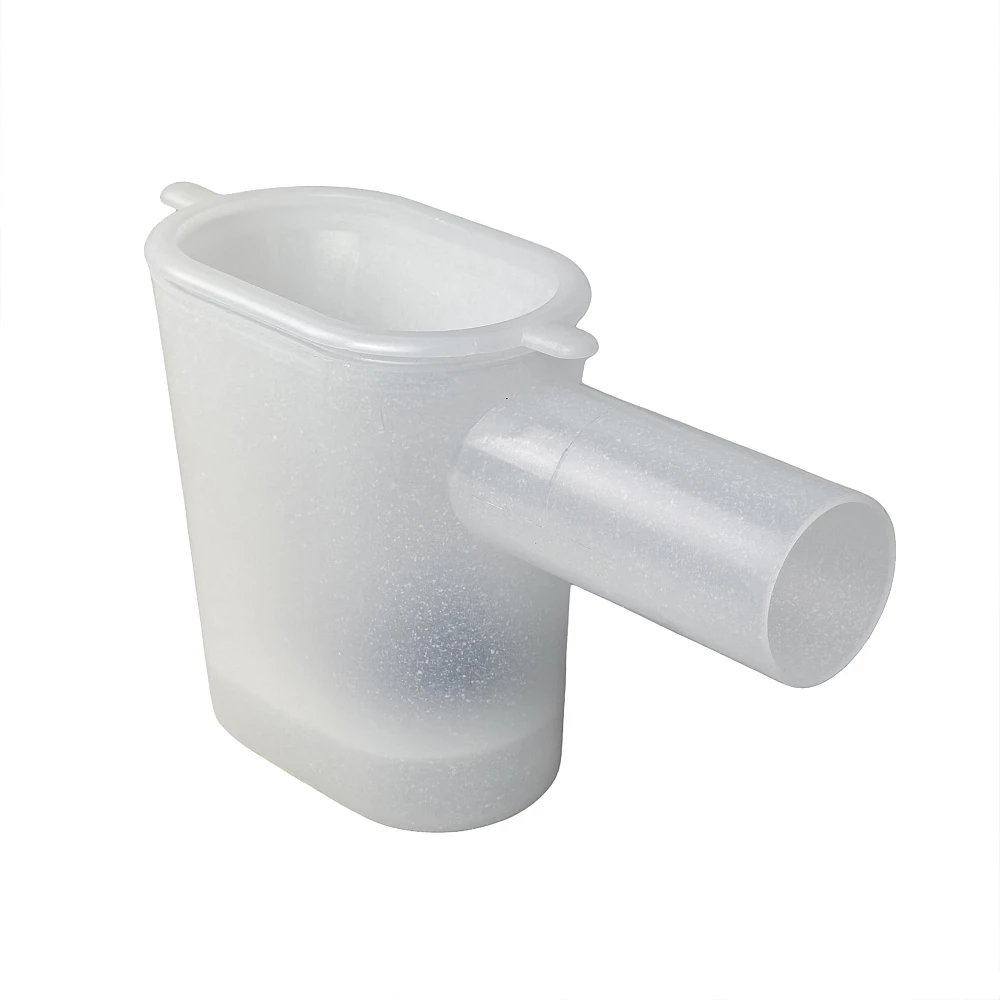

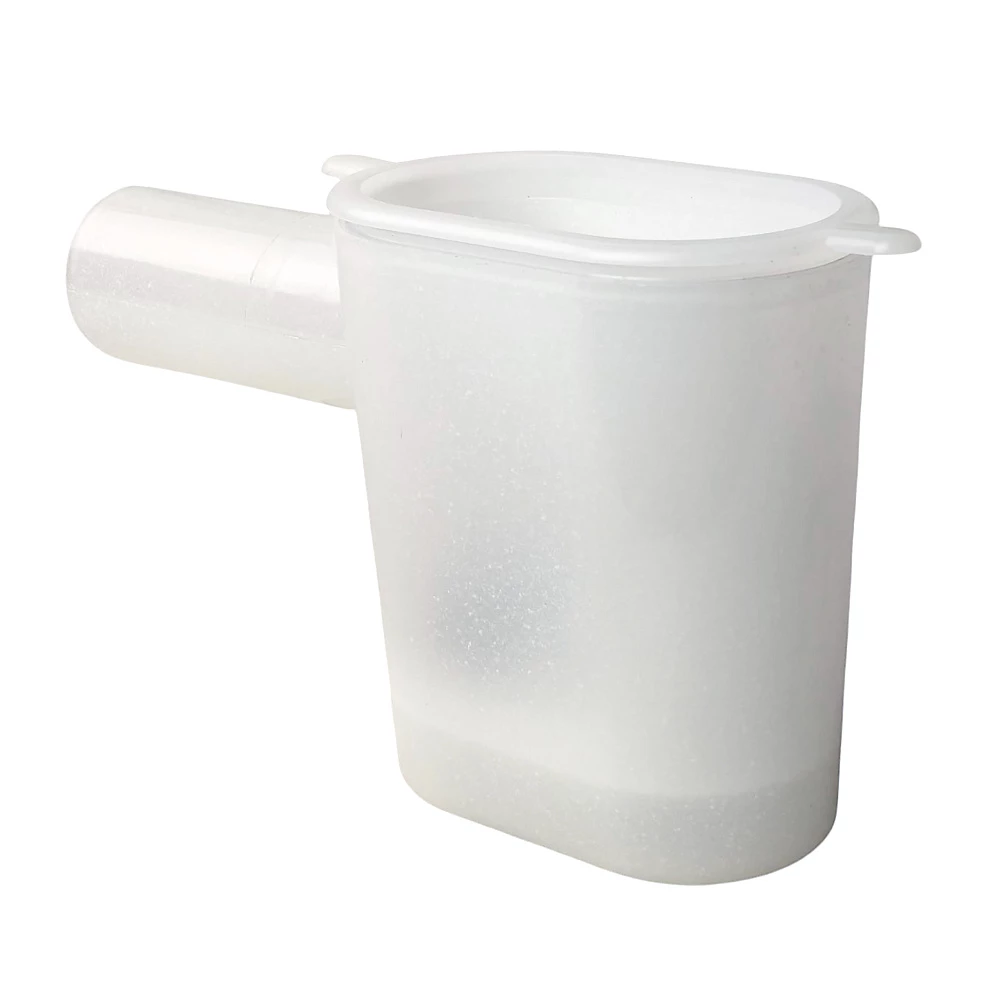

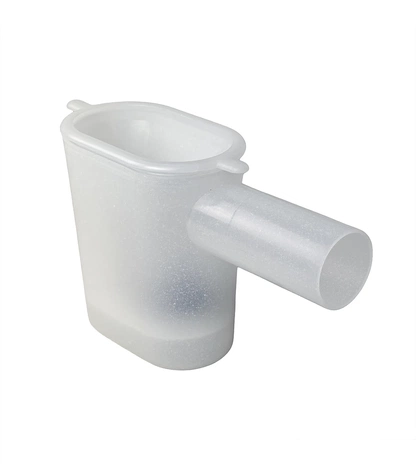

- Корпуса из полипропилена. В верхней части есть приёмное отверстие — туда поступает вода (конденсат, сброс от клапана и т.п.). Снизу расположен выходной патрубок диаметром 32 мм для подключения к канализации.
- Гидрозатвора. Это «водяной замок» внутри корпуса. Его высота — 60 мм. Когда в воронку постоянно поступает жидкость, в нижней части образуется водяной барьер. Он не даёт запахам из канализационной трубы подняться вверх.

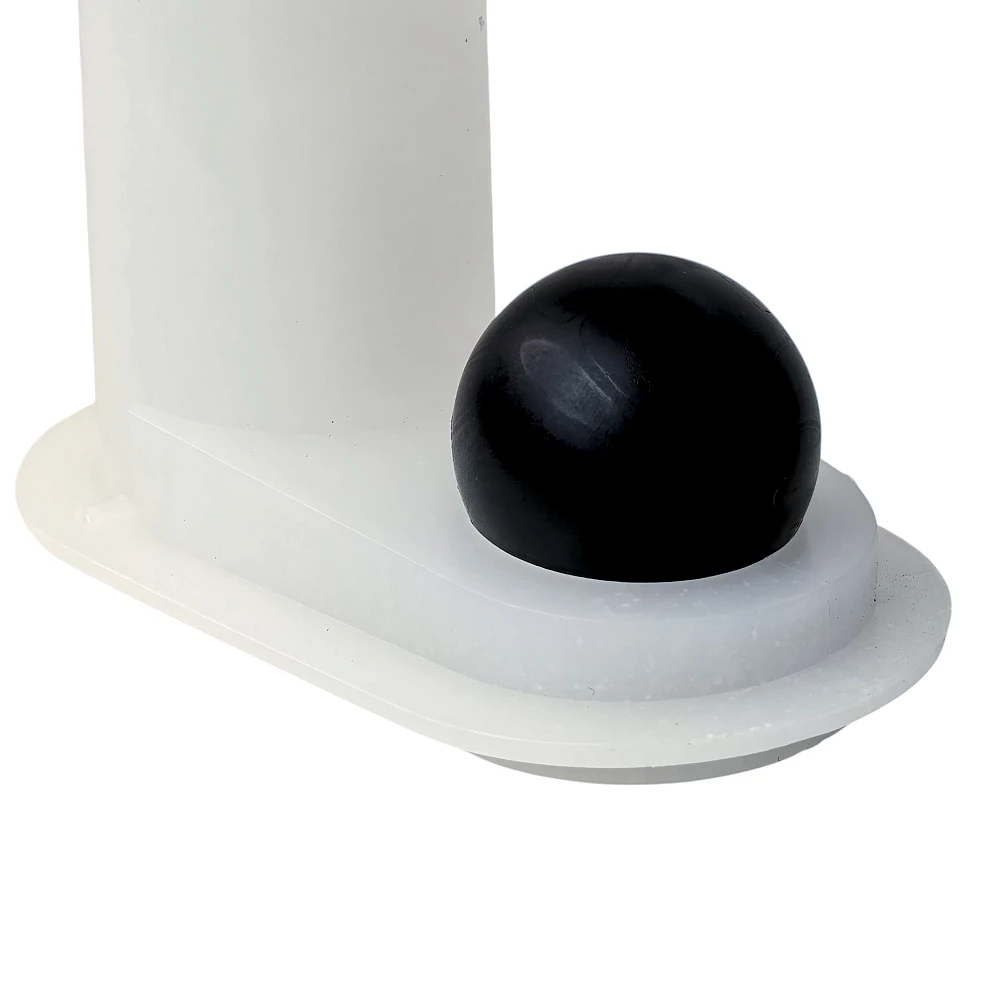

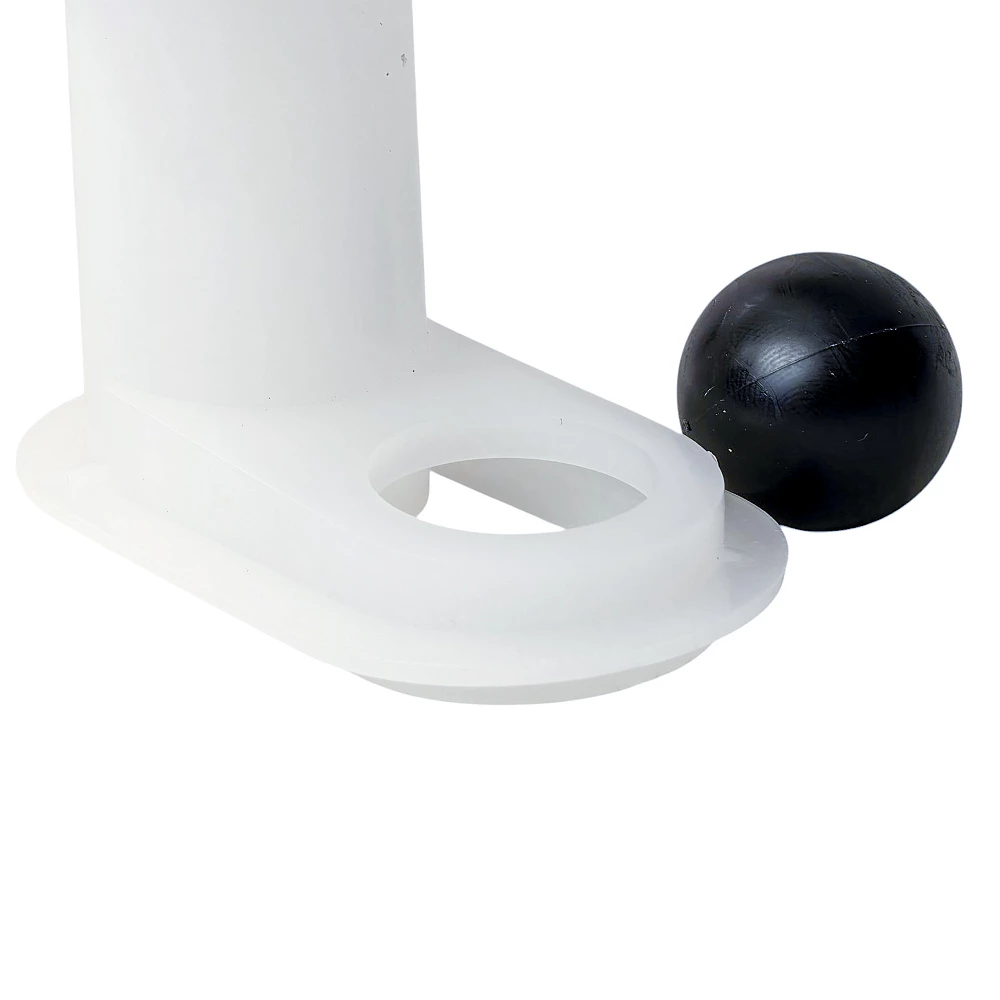

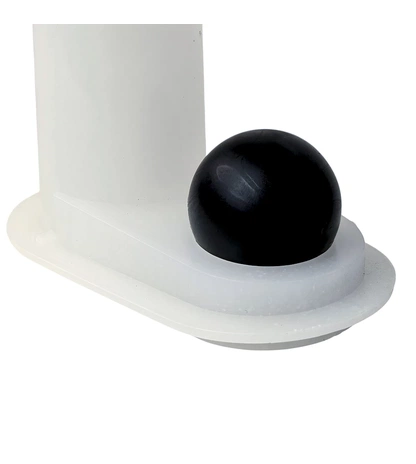

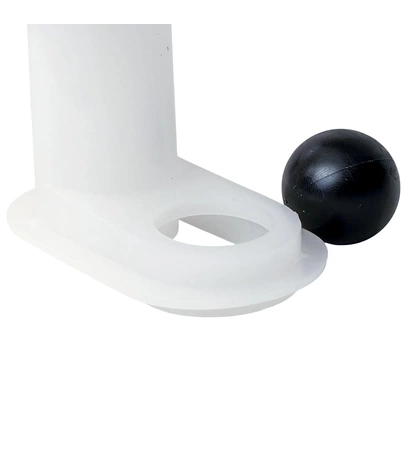

- Механического запахозапирающего устройства. Это дополнительный элемент защиты, представляющий собой небольшой пластиковый шарик. Если гидрозатвор пересохнет (например, после долгого простоя системы), шарик под действием силы тяжести опустится и физически перекроет выходной патрубок — канализационные испарения в помещение не пройдут. А когда жидкость снова начнёт поступать, шарик всплывёт, и снова вступит в работу гидрозатвор.
Преимущества
- простота монтажа
- эстетичный внешний вид
- соответствие стандартам
- двойная защита от запахов
- надёжность и долговечность
- универсальность применения
- широкий температурный диапазон
Срок службы
Не менее 50 лет при правильной эксплуатации.
| Показатель | Значение |
|---|---|
| Температура жидкостей,°С | от 0 до +100 |
| Срок службы, лет | 50 |
Инструкция по монтажу капельной воронки
- Выберите положение. Воронка монтируется строго горизонтально.
- Обеспечьте разрыв струи. Это обязательное санитарное требование: расстояние от верха приёмной воронки до точки слива в канализацию должно быть не менее 20 мм. Такой разрыв в сочетании с гидрозатвором гарантирует, что запахи из канализации не попадут в помещение.
- Подключите выход. Выходной патрубок диаметром 32 мм можно соединить с канализационной системой двумя способами: через раструбное подсоединение или вваривание в полипропиленовую трубу.
- Учтите температуру. Воронка рассчитана на жидкость от 0 °C до +100 °C — это позволяет подключать не только конденсат, но и горячую воду.
- Проведите монтаж при плюсовой температуре. Рекомендуется устанавливать воронку, когда температура окружающей среды не ниже +5 °C.
- Периодически проверяйте и при необходимости очищайте гидрозатвор — это поможет поддерживать работоспособность устройства.
