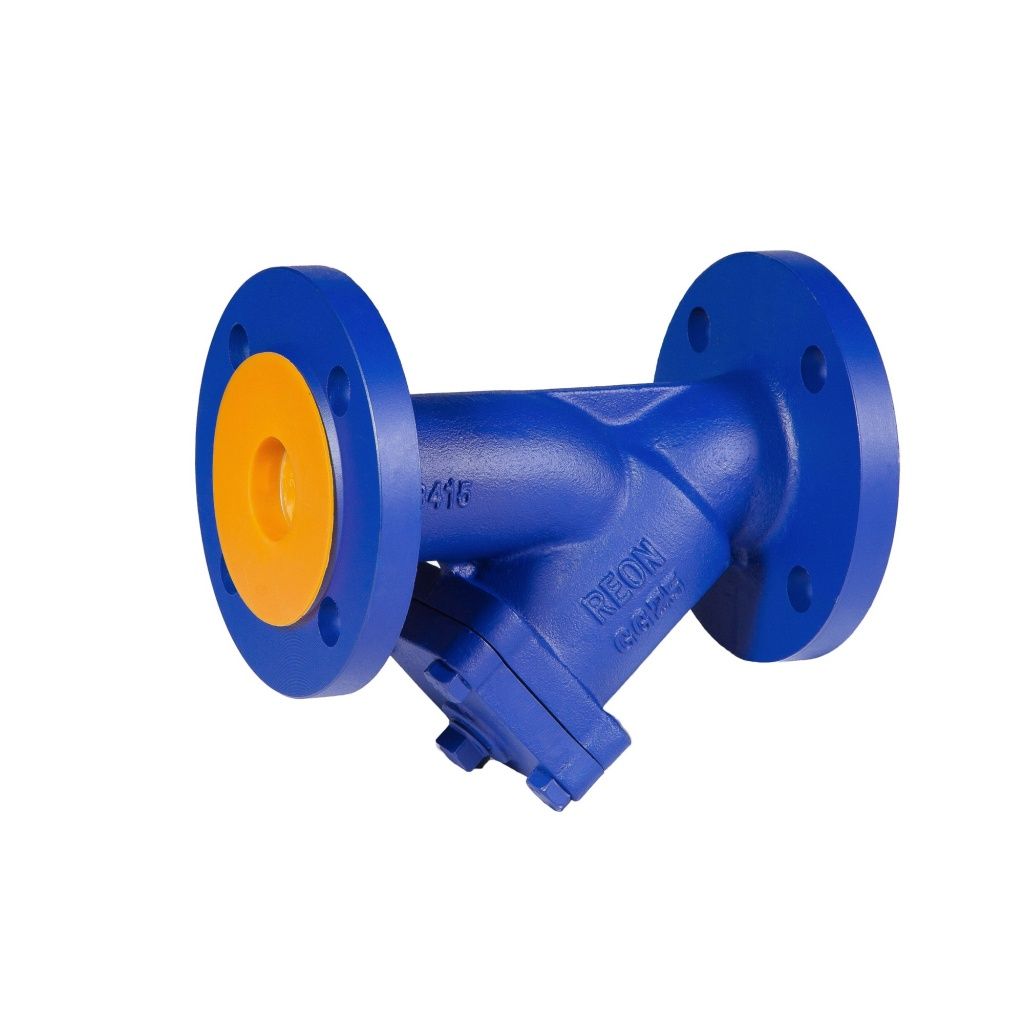

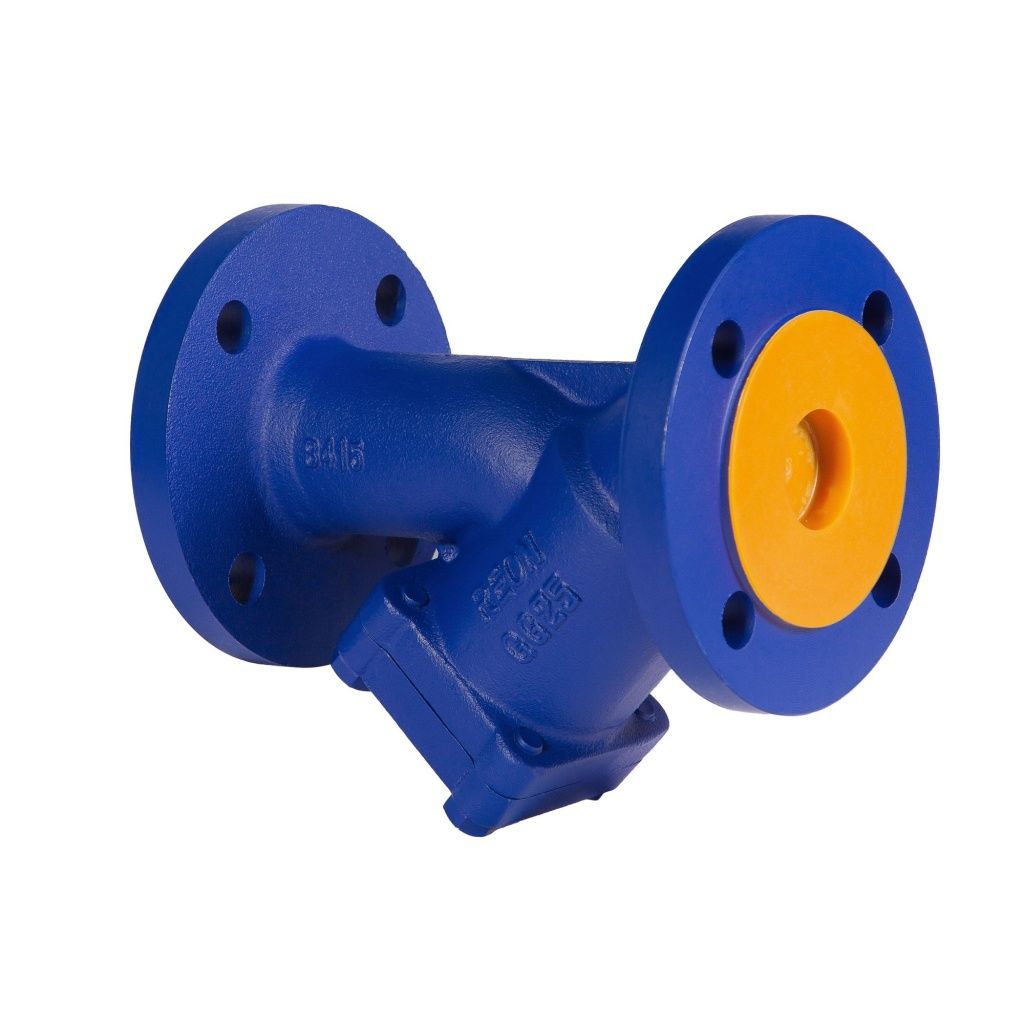

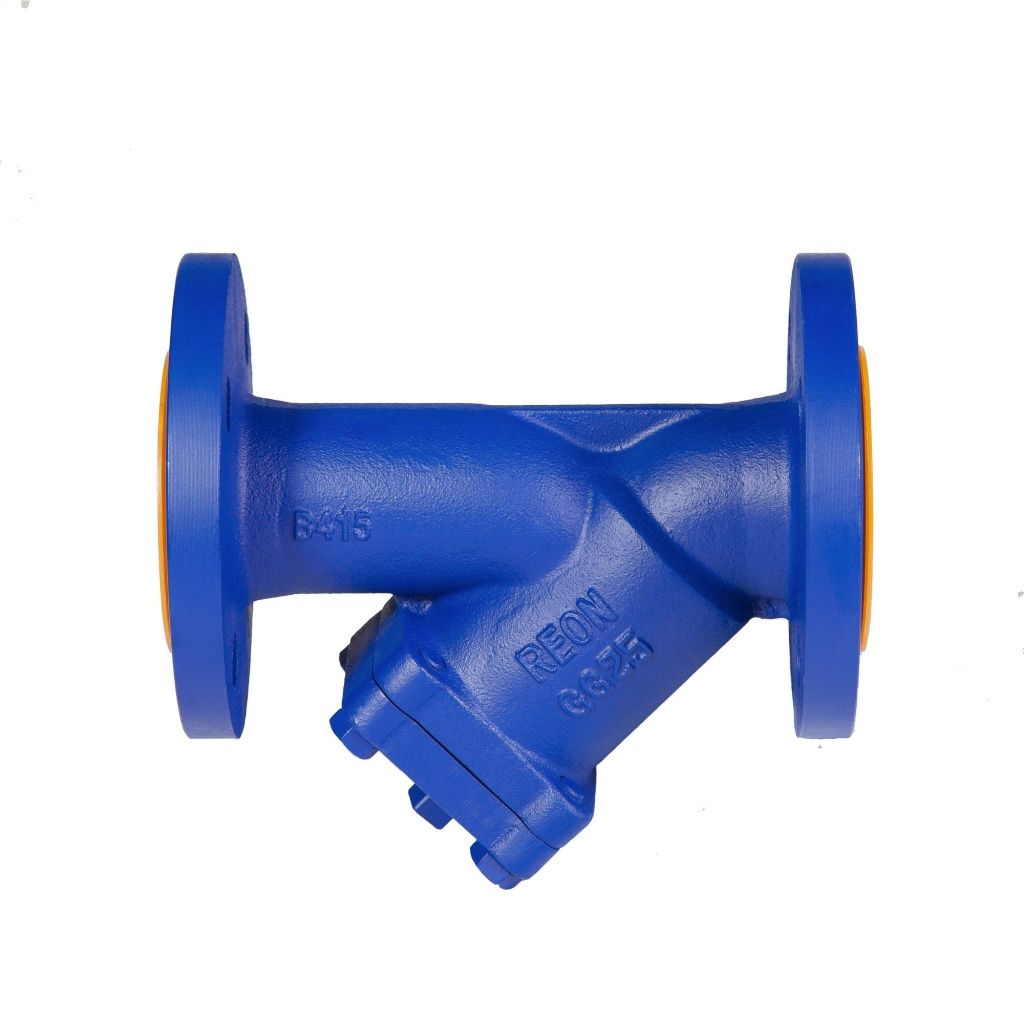

REON тип RSV07 фильтр сетчатый чугунный

Предназначен для механической очистки рабочей среды от грязи, ржавчины, стружки и т.д.
Применяется в системах холодного и горячего водоснабжения, отопления, пара и нейтральных сред.
Если у вас есть вопросы по подбору и расчёту количества фильтров, обращайтесь в Telegram за консультацией. Наш специалист отдела изоляционных решений поможет подобрать и купить клапан фильтр REON тип RSV07 фланцевый сетчатый чугунный.
Максимальное давление РN 16 бар. Максимальная температура до +300°С.
Присединение — фланцевое.

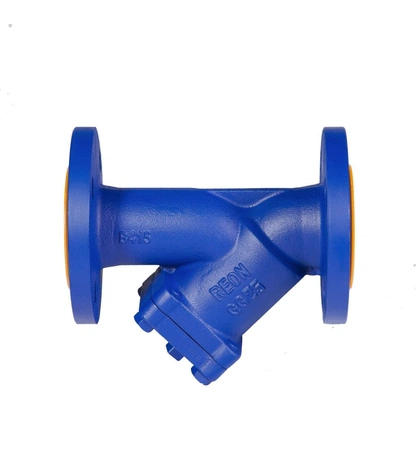

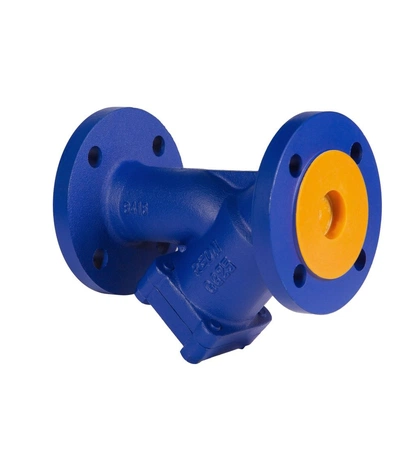

Фильтр REON тип RSV07 фланцевый сетчатый чугунныйФильтр REON тип RSV07 фланцевый сетчатый чугунный

Материалы конструкции

  1. Корпус — серый чугун GG25.
  2. Крышка — серый чугун GG25.
  3. Сетка — нержавеющая сталь AISI304.
  4. Сливная пробка* — сталь.

* — имеется на фильтрах DN 50–400.

Характеристики

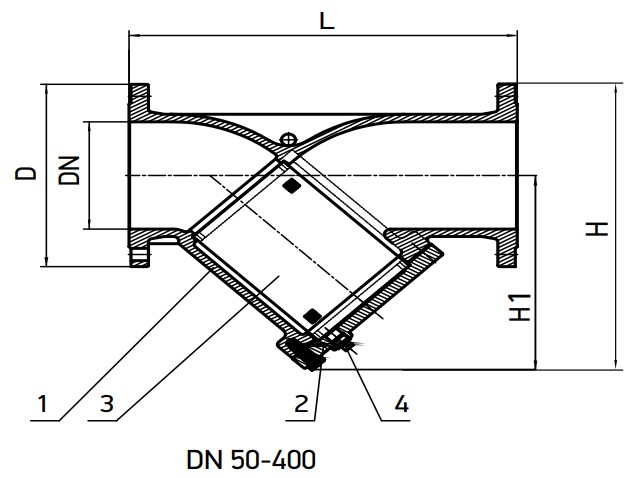

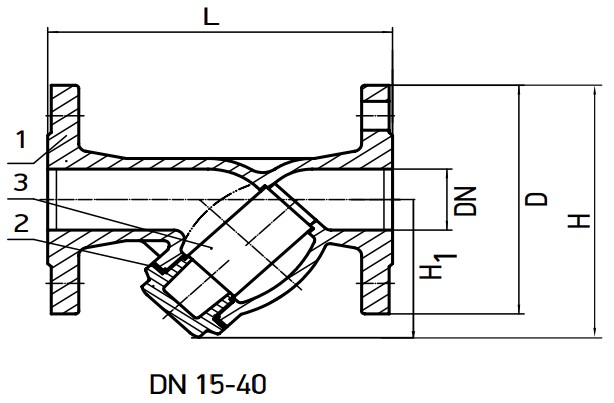

Габаритные и присоединительные размеры фильтра сетчатого чугунного REON RSV07 приведены в таблице 1.

Таблица 1. Габаритные и присоединительные размеры

Артикул DN Размер L, мм Размер H, мм Размер H1, мм Размер D, мм Размер ячейки сетки, мм Масса, кг
015RSV07 15 130 115 68 95 0,8 1,8
020RSV07 20 150 120 68 105 0,8 2,5
025RSV07 25 160 130 73 115 0,8 3,2
032RSV07 32 180 150 80 140 0,8 4,8
040RSV07 40 200 170 95 150 0,8 5,9
050RSV07 50 230 210 128 165 0,8 9
065RSV07 65 290 240 148 185 0,8 13
080RSV07 80 310 280 180 200 0,8 17
100RSV07 100 350 320 210 220 0,8 25,8
125RSV07 125 400 350 225 250 0,8 39
150RSV07 150 480 390 248 285 1,5 56
200RSV07 200 600 530 360 340 1,5 92



Гидравлические характеристики смотрите в таблице 2.

Таблица 2. Kv (м3/ч) фильтра чугунного

DN 15 20 25 32 40 50 65 80
Kv 5,7 м3/ч 10,4 м3/ч 16,4 м3/ч 27,3 м3/ч 42 м3/ч 64,7 м3/ч 96 м3/ч 149 м3/ч
DN 100 125 150 200 250 300 350 400
Kv 223 м3/ч 347 м3/ч 480 м3/ч 853 м3/ч 1104 м3/ч 1450 м3/ч 1800 м3/ч 2200 м3/ч



Перед началом технического обслуживания или демонтажем убедитесь, что изделие не находится под давлением и не имеет высокую температуру.
Не прикасайтесь к работающему изделию в связи с тем, что возможен нагрев поверхностей.

Показатель Значение
Номинальный диаметр, DN, мм 15–400
Максимальное давление, РN, бар 16
Максимальная температура, °С до +300
Присоединение Фланцевое





Условия монтажа фильтра чугунного REON RSV54

  1. Фильтр сетчатый на горизонтальном трубопроводе устанавливается в горизонтальном положении крышкой вниз.
  2. Установка в вертикальном положении возможна только при направлении потока сверху вниз.
  3. На горизонтальном паропроводе (без конденсатоотводчика в крышке) фильтр устанавливается крышкой вбок параллельно земле. Другая пространственная ориентация может привести к заполнению стакана конденсатом, что грозит снижением пропускной способности фильтра практически до нуля, гидроударами и/или запиранием паропроводной водяной (конденсатной) пробкой
  4. Направление потока среды должно совпадать со стрелкой на корпусе фильтра.
  5. Затяжку крепёжных болтов необходимо осуществлять равномерно.
