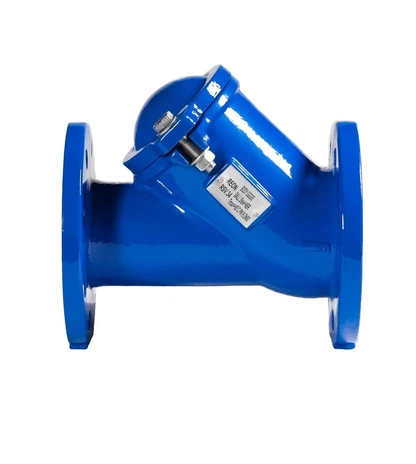

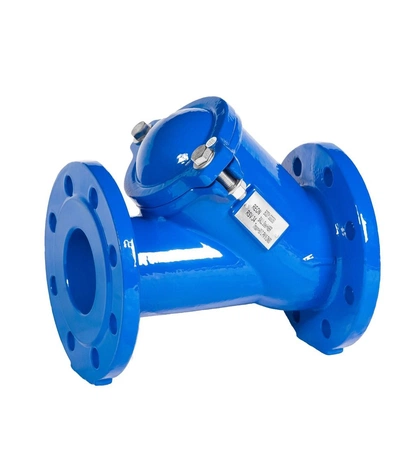

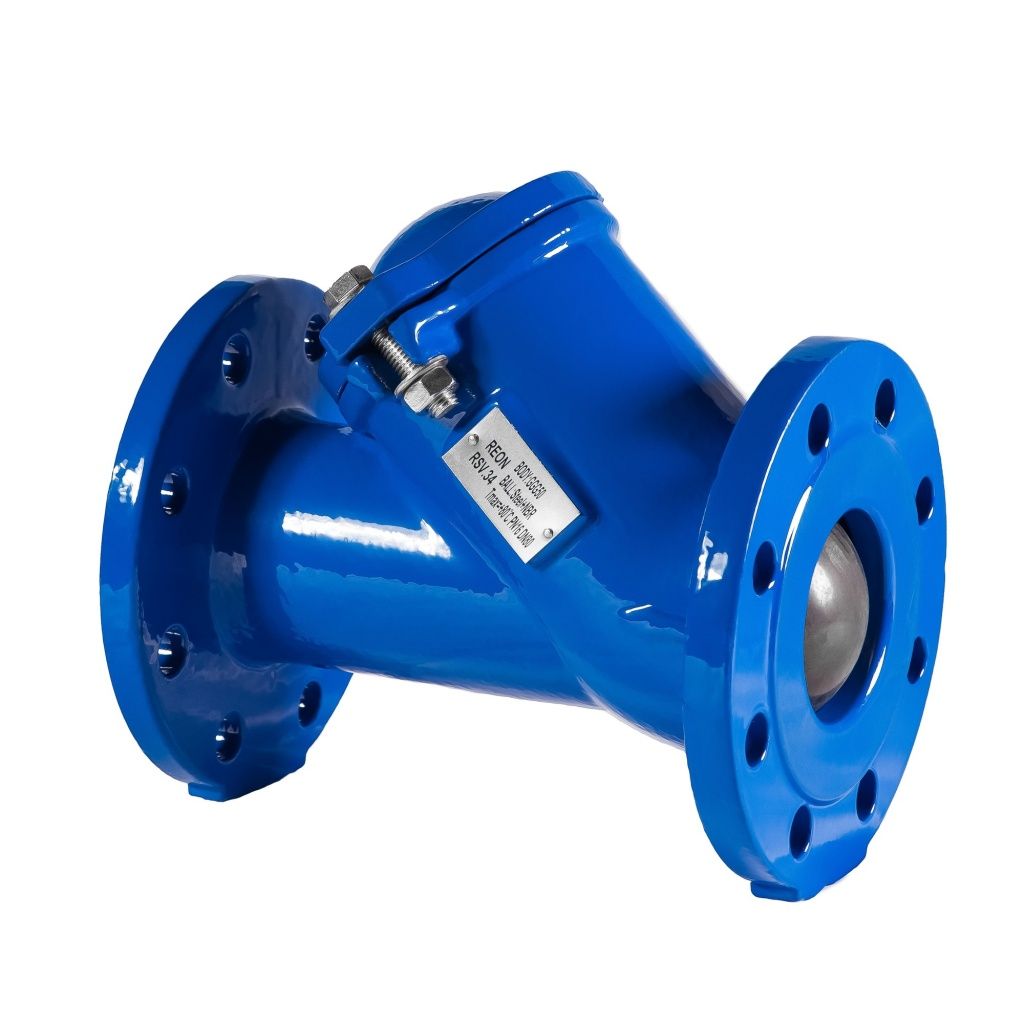

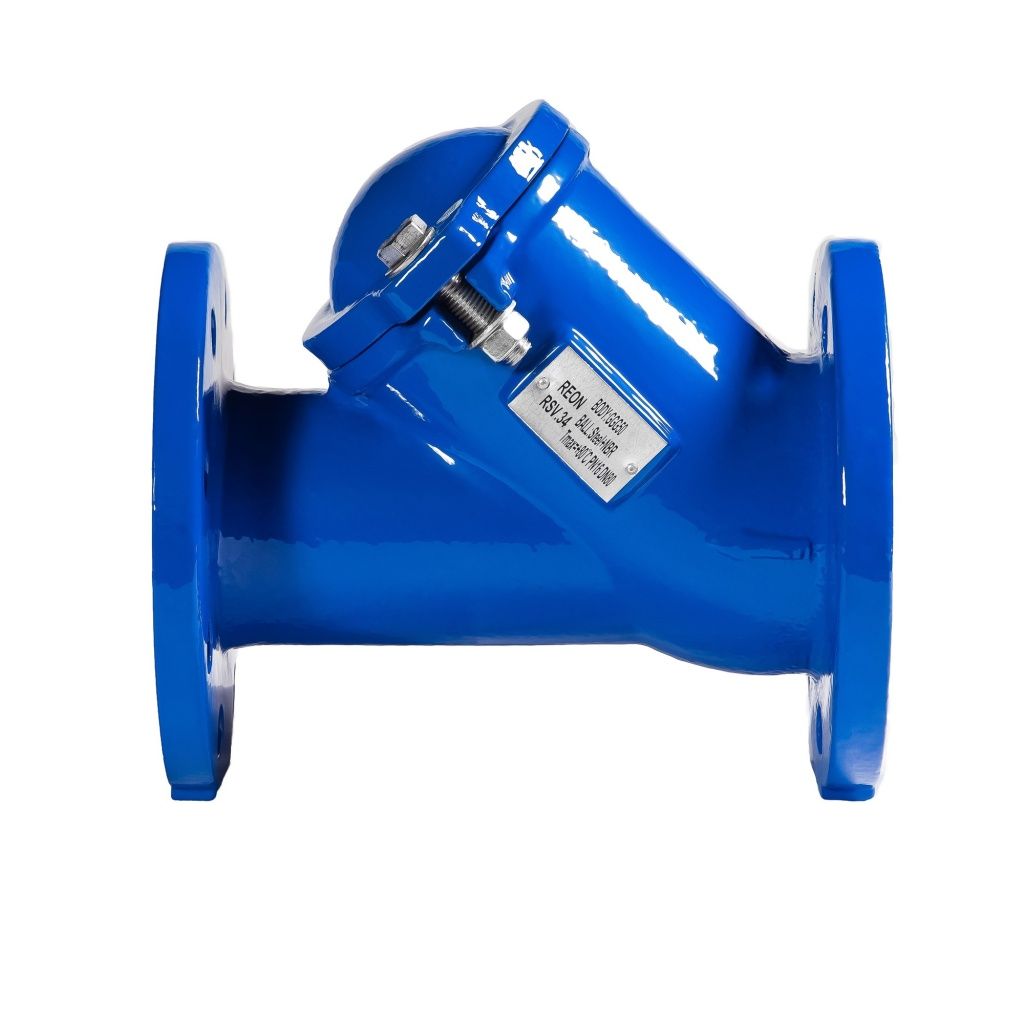

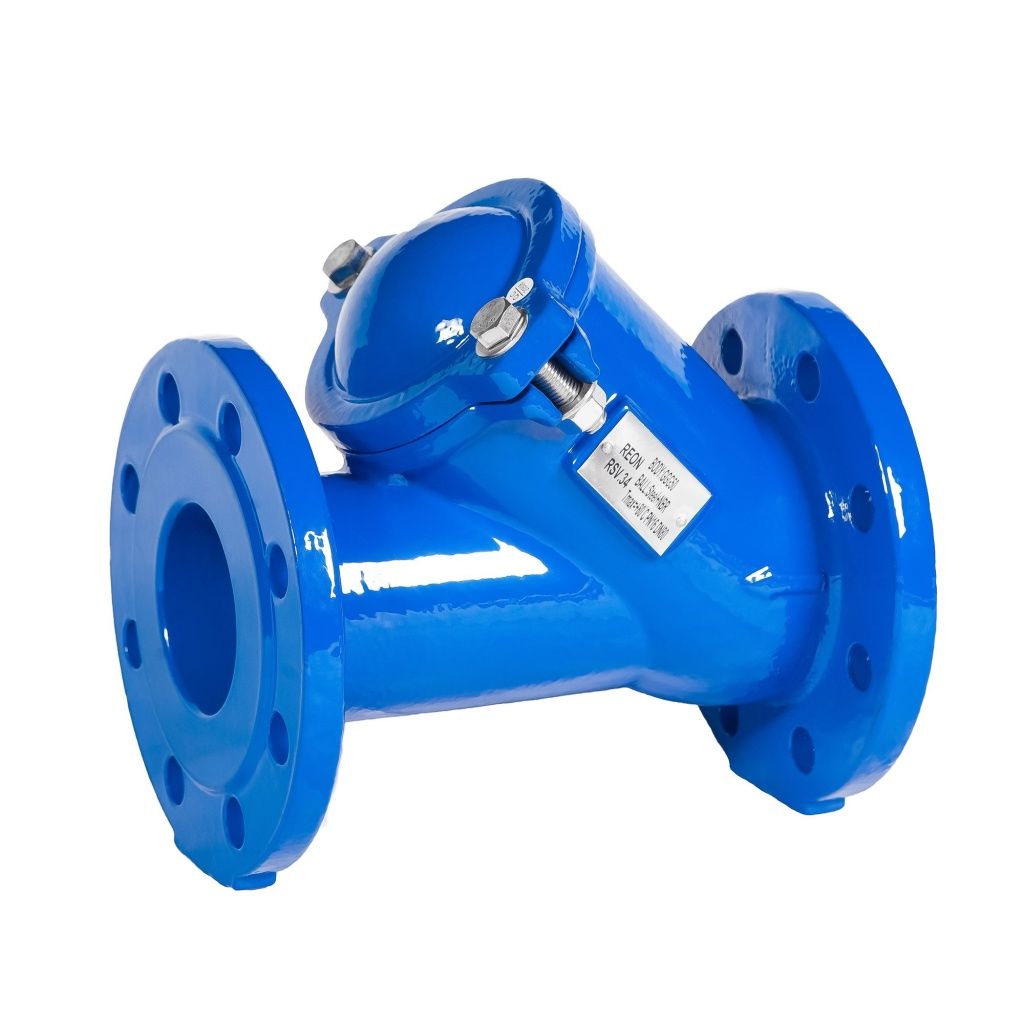

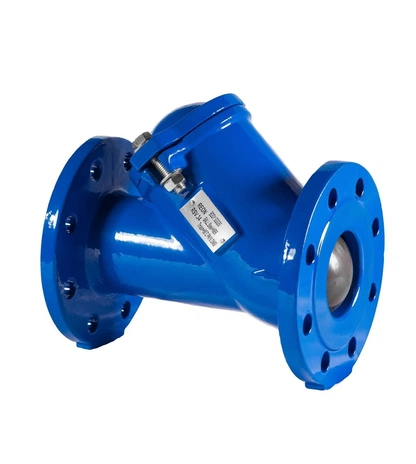

Обратный клапан REON тип RSV34 шаровый фланцевый чугунный

Обратный клапан REON тип RSV34 шаровый фланцевый чугунный Обратный клапан REON тип RSV34 шаровый фланцевый чугунный Обратный клапан REON тип RSV34 шаровый фланцевый чугунный
Обратный клапан REON тип RSV34 шаровый фланцевый чугунный
Обратный клапан REON тип RSV34 шаровый фланцевый чугунный
Обратный клапан REON тип RSV34 шаровый фланцевый чугунный

Применение

  • ГВС и ХВС
  • канализация, в том числе ливневая
В наличии
Заказ в 1 клик
Скачать прайс по товару
Толщина:
Материал
Материал Диаметр, мм Кол-во в упаковке, шт Розничная цена Наличие Количество
{{pt_js.cdpl_caption}} {{pt_js.cdpl_shirina_or_diametr_val_or_minus}} {{pt_js.cdpl_kolvo_val_or_minus}}
{{pt_js.cdpl_cost_str}}
{{pt_js.cdpl_cost_spravka_str}}
{{pt_js.availability_display}}
Описание Характеристики Монтаж Документы

REON тип RSV34 обратный клапан шаровый фланцевый чугунный

Используется для защиты трубопровода от обратного потока рабочей среды.
Применяется в системах горячего и холодного водоснабжения и канализации, в том числе и ливневой.
Если у вас есть вопросы по подбору и расчёту количества клапанов, обращайтесь в Telegram за консультацией. Наш специалист поможет подобрать и купить обратный клапан REON тип RSV34 шаровый фланцевый чугунный.
Максимальное давление РN 16 бар. Рабочая температура до от -10°С до +70°С.
Присоединение — фланцевое.

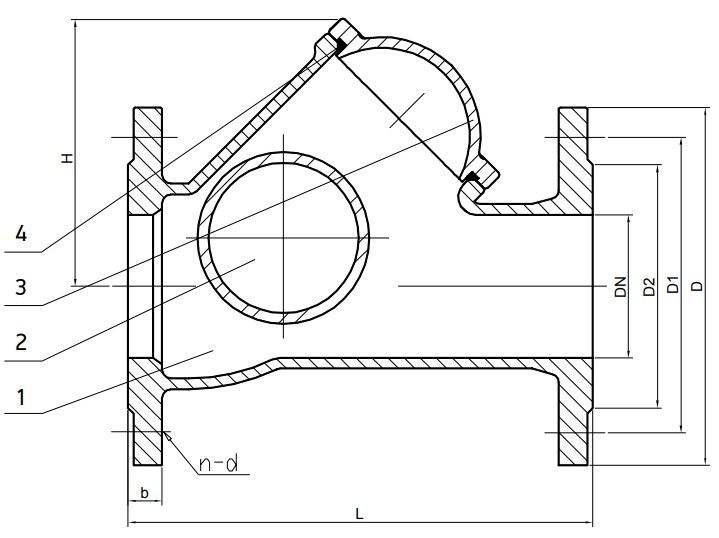

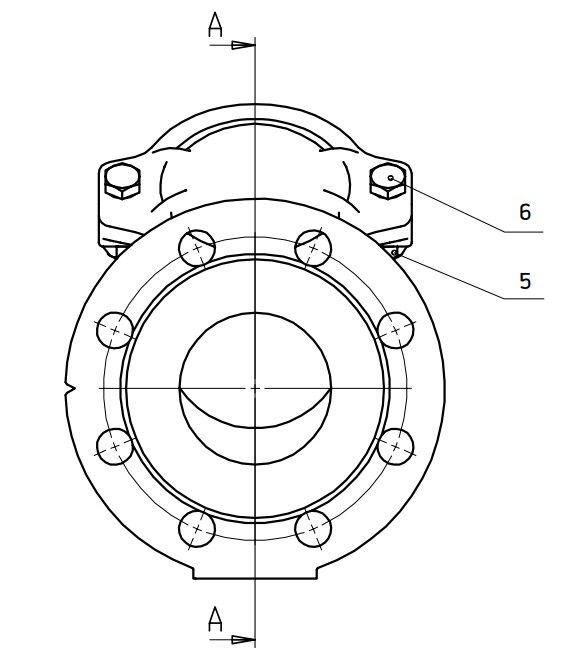

Материалы конструкции

Обратный клапан REON тип RSV34 шаровый фланцевый чугунныйОбратный клапан REON тип RSV34 шаровый фланцевый чугунный

  1. Корпус — высокопрочный чугун GGG50.
  2. Шар — сталь, покрытая NBR.
  3. Крышка — высокопрочный чугун GGG50.
  4. Прокладка крышки — NBR.
  5. Болт — нержавеющая сталь AISI304.
  6. Гайка — нержавеющая сталь AISI304.

Характеристики

Габаритные и присоединительные размеры обратного клапана REON RSV34 шарового фланцевого чугунного приведены в таблице 1.

Таблица 1. Габаритные и присоединительные размеры

Артикул DN Размер L, мм Размер ØD, мм Рзамер ØD0/ØD1, мм Размер ØD2, мм Размер n-Ød, мм Размер b, мм Размер H, мм Масса, кг
040RSV34 40 180 150 110 84 4-19 19 90 5
050RSV34 50 200 165 125 99 4-19 19 100 7
065RSV34 65 240 185 145 118 4-19 19 125 10
080RSV34 80 260 200 160 132 8-19 19 136 12
100RSV34 100 300 220 180 156 8-19 19 185 17
125RSV34 125 350 250 210 184 8-19 19 196 27
150RSV34 150 400 285 240 211 8-23 19 265 39
200RSV34 200 500 340 295 266 12-38 20 340 67
250RSV34 250 600 405 355 319 12-38 22 420 106
300RSV34 300 700 460 410 370 12-38 24,5 480 165
350RSV34 350 800 520 460 429 16-23 26,5 615 230
400RSV34 400 900 580 525 480 16-31 28 680 295
450RSV34 450 1000 640 585 548 20-31 30 791 422
500RSV34 500 1150 715 650 609 20-34 31,5 866 538
600RSV34 600 1350 840 770 720 20-37 36 1100 976



Гидравлические характеристики смотрите в таблице 2.

Таблица 2. Kv (м3/ч) обратного клапана

DN 40 50 65 80 100 125 150 200 250 300 350 400 450 500 600
Kv, м3/ч 80 120 210 310 505 805 1090 2050 2310 4620 6290 8250 10250 12800 18500



Перед началом технического обслуживания или демонтажем убедитесь, что изделие не находится под давлением и не имеет высокую температуру.
Не прикасайтесь к работающему изделию в связи с тем, что возможен нагрев поверхностей.

Не удаляйте с изделия шильдик с маркировкой.

Проверять обратные клапаны необходимо регулярно, особенно работающие не постоянно, на наличие утечек через уплотнения.

Гарантия

Гарантийный срок при соблюдении потребителем правил транспортировки, хранения, монтажа и эксплуатации устанавливается 12 месяцев с момента ввода в эксплуатацию, но не более 18 месяцев с момента продажи.

Показатель Значение
Номинальный диаметр DN, мм 40–600
Максимальное давление, PN, бар 16
Рабочая температура,ºС от -10 до +70
Максимальная температура,ºС +80
Присоединение Фланцевое
Класс герметичности АА (по ГОСТ 9544-2015)





Условия монтажа обратного клапана REON RSV34 фланцевого чугунного

  1. Не допускается использовать клапаны обратные на рабочие параметры, отличные от указанных в технической документации.
  2. Перед началом эксплуатации трубопровод необходимо продуть для удаления окалины и грязи.
  3. Соосность трубопровода и расстояние между фланцами должны быть в пределах 3-5 мм от идеальных, чтобы в процессе монтажа на клапан не приходилась чрезмерная механическая нагрузка.
  4. Клапан устанавливается на  трубопровод так, чтобы стрелка на его корпусе совпадала с направлением движения среды, и, для обеспечения равномерного износа при эксплуатации, не ближе 3-5 диаметров после поворота трубы.
  5. Клапан может устанавливаться на горизонтальном или вертикальном (при условии движения воды снизу вверх) участках трубопровода.
  6. Требуется обеспечить достаточное пространство вокруг обратного клапана для будущих работ по техническому обслуживанию.
  7. Поток среды должен быть направлен по стрелке на корпусе клапана.
  8. Перед монтажом необходимо тщательно очистить уплотнительные поверхности обратного клапана и присоединительных фланцев.
  9. Затяжку крепёжных болтов необходимо осуществлять равномерно.
  10. После запуска системы убедитесь в отсутствии протечек в местах присоединения.
  11. Не забудьте проверить на наличие утечек после нескольких часов работы.
