Применение
- дюкерные переходы
- напорные сети водоотведения
- напорные сети водоснабжения
- под дорогой без футляров в соответствии с п.5.2 СП 399.1325800

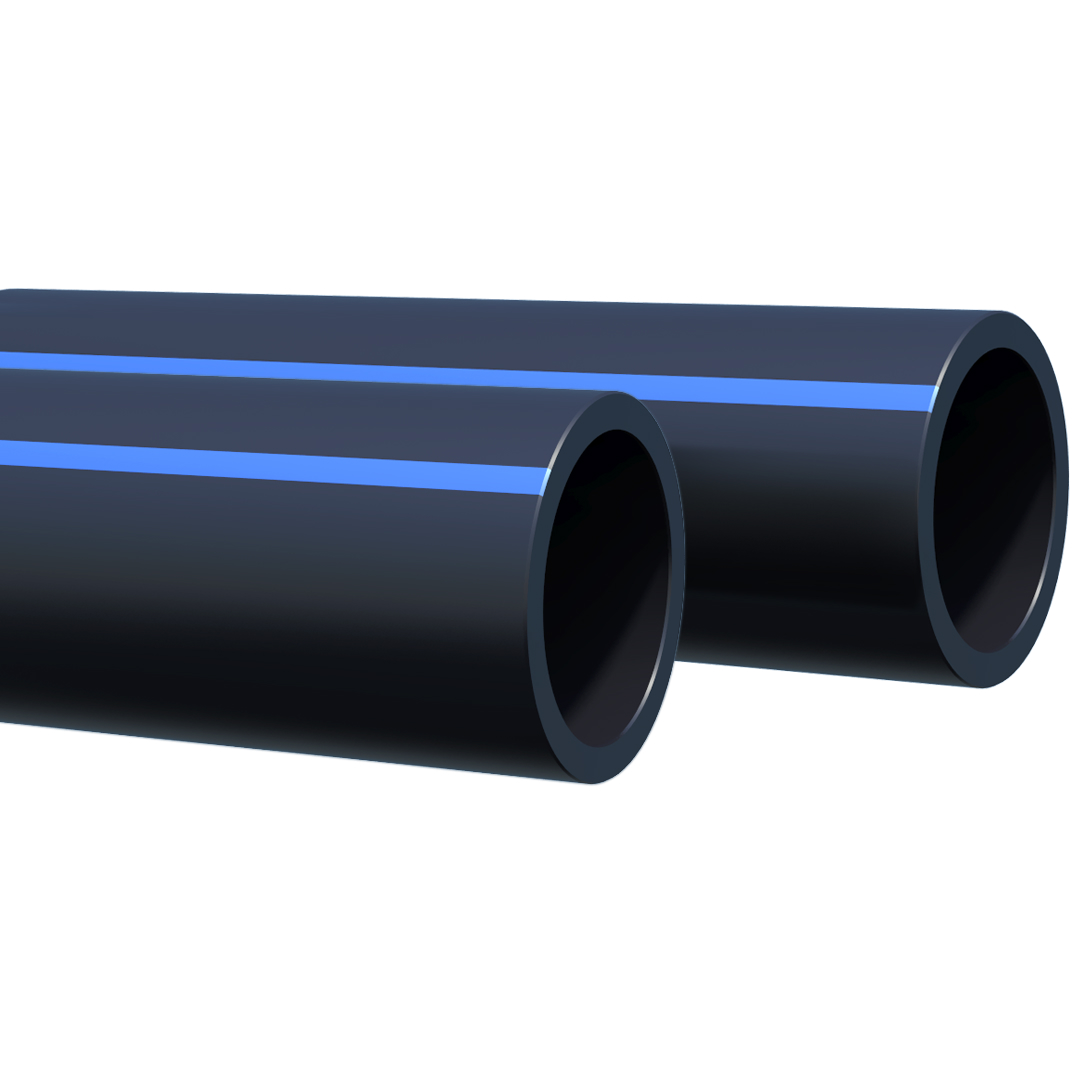

Напорная однослойная полиэтиленовая труба водоснабжения ИКАПЛАСТ AQUASAFE ПЭ 100 RC
Труба из полиэтилена для прокладки напорных сетей водоснабжения и водоотведения.
Толщина:
Товар
| Товар | Толщина, мм | Диаметр, мм | Длина, м | Вес, кг | Кол-во в упаковке, шт | Розничная цена | Количество |
|---|---|---|---|---|---|---|---|
| {{pt_js.cdpl_caption}} | {{pt_js.cdpl_tolshina_val_or_minus}} | {{pt_js.cdpl_shirina_or_diametr_val_or_minus}} | {{pt_js.cdpl_dlina_val_or_minus}} | {{pt_js.pv_kilos}} | {{pt_js.cdpl_kolvo_val_or_minus}} |
{{pt_js.cdpl_cost_str}}
{{pt_js.cdpl_cost_spravka_str}}
|
|
|
|
|||||||
ИКАПЛАСТ AQUASAFE ПЭ 100 RC
Однослойная труба для траншейного и бестраншейного способа прокладки напорных сетей водоснабжения и водоотведения с возможностью отказа от песчаного основания и засыпки. Материал — полиэтилен ПЭ 100-RC. Полиэтилен ПЭ 100 RC отличается от полиэтилена ПЭ 100 повышенной стойкостью к распространению трещин. Срок службы сетей 100 лет при условии соблюдений правил монтажа и эксплуатации. Максимальная температура транспортируемой среды 40°С. Трубы производятся по ТУ 22.21.21-017-50049230-2018 и соответствуют ГОСТ 18599-2001 с изменениями 1 и 2. Если у вас есть вопросы по выбору товара, напишите нам в WhatsApp. Наш специалист отдела изоляционных решений поможет купить трубы напорные однослойные полиэтиленовые ИКАПЛАСТ AQUASAFE ПЭ 100 RC.
Расшифровка номенклатуры
ИКАПЛАСТ — марка товара.
AQUASAFE — модель товара.
ПЭ 100 RC — полиэтилен ПЭ 100 RC.

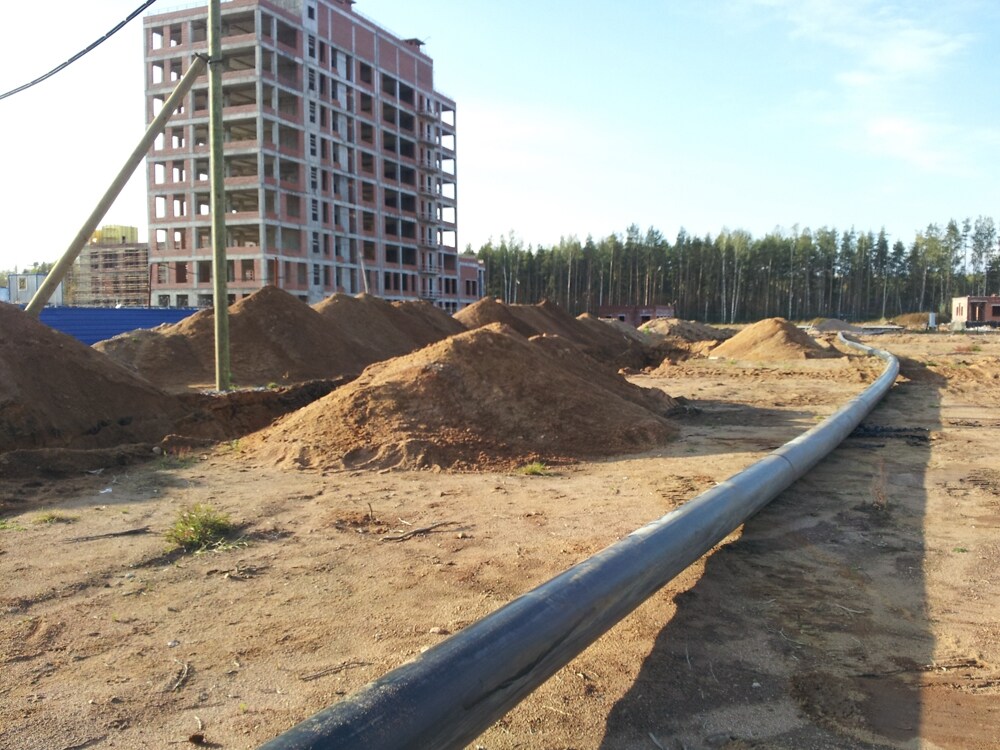

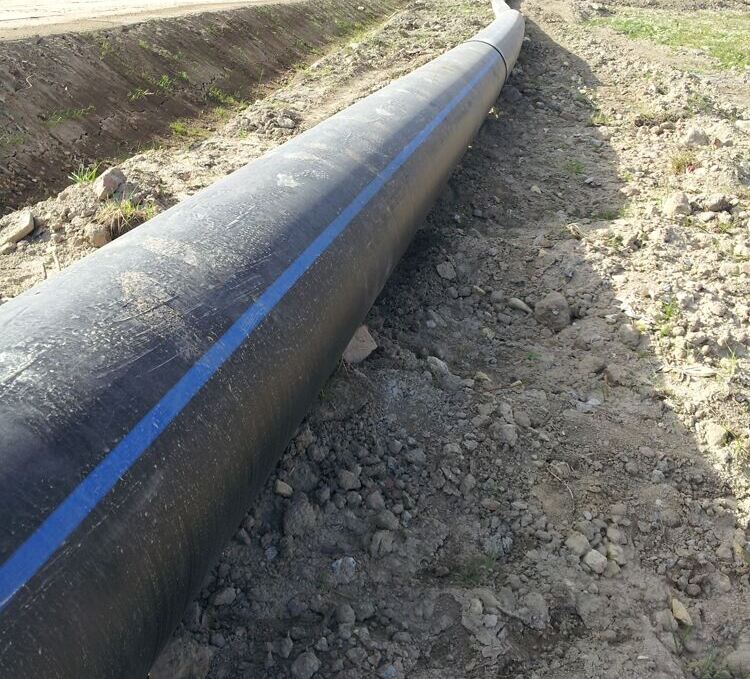

Трубы могут применяться в сейсмоопасных районах, в открутой прокладке с песчаной подушкой, а также в открытой прокладке без замены грунта: песчаного, глинистого, щебенистого, подвижного, каменистого. Могут укладываться без песчаного основания и засыпки. Характеризуются бестраншейным восстановлением без разрушения.
Преимущества
- защита от подделки
- химическая стойкость
- коррозийная стойкость
- стойкость к локальным деформациям
- стойкость к распространению трещин
- санитарно-гигиеническая безопасность
- прочность и устойчивость к внешним нагрузкам
- гидравлически гладкая внутренняя поверхность
- герметичность и прочность в течение всего срока службы, срок службы 100 лет
В ассортименте представлены однослойные трубы без защитной оболочки и трубы с защитной оболочкой из термопласта на наружной поверхности трубы, которая легко удаляется при монтаже. Защитная оболочка обеспечивает дополнительную защиту труб от механических поверждений.
Трубы без защитной оболочки производятся номинальным наружным диаметром от 20 до 1200 мм. Трубы с защитной оболочкой производятся номинальным наружным диаметром от 63 до 1200 мм.
Ассортимент труб ИКАПЛАСТ AQUASAFE ПЭ 100 RC и номинальная толщина защитной оболочки
| Номинальный наружный диаметр, d, мм | SDR11 PN16 |
SDR11 PN16 |
SDR13,6 PN12,5 |
SDR13,6 PN12,5 |
SDR17 PN10 |
SDR17 PN10 |
SDR21 PN8 |
SDR21 PN8 |
SDR26 PN6,3 |
SDR26 PN6,3 |
Номинальная толщина защитной оболочки, мм | Предельное отклонение, мм |
| e, мм | Масса 1 м, кг | e, мм | Масса 1 м, кг | e, мм | Масса 1 м, кг | e, мм | Масса 1 м, кг | e, мм | Масса 1 м, кг | |||
| 20 | 2,0 | 0,12 | - | - | - | - | - | - | - | - | - | - |
| 25 | 2,3 | 0,17 | 2,0 | 0,15 | - | - | - | - | - | - | - | - |
| 32 | 3,0 | 0,28 | 2,4 | 0,23 | 2,0 | 0,19 | - | - | - | - | - | - |
| 40 | 3,7 | 0,43 | 3,0 | 0,36 | 2,4 | 0,30 | 2,0 | 0,25 | - | - | - | - |
| 50 | 4,6 | 0,67 | 3,7 | 0,55 | 3,0 | 0,45 | 2,4 | 0,37 | 2,0 | 0,31 | - | - |
| 63 | 5,8 | 1,06 | 4,7 | 0,88 | 3,8 | 0,72 | 3,0 | 0,58 | 2,5 | 0,49 | 0,8 | +0,7 |
| 75 | 6,8 | 1,48 | 5,6 | 1,24 | 4,5 | 1,02 | 3,6 | 0,83 | 2,9 | 0,67 | 0,8 | +0,7 |
| 90 | 8,2 | 2,14 | 6,7 | 1,78 | 5,4 | 1,47 | 4,3 | 1,19 | 3,5 | 0,98 | 0,9 | +0,8 |
| 110 | 10,0 | 3,17 | 8,1 | 2,64 | 6,6 | 2,18 | 5,3 | 1,78 | 4,2 | 1,44 | 0,9 | +0,8 |
| 125 | 11,4 | 4,12 | 9,2 | 3,40 | 7,4 | 2,78 | 6,0 | 2,28 | 4,8 | 1,85 | 1,0 | +0,8 |
| 140 | 12,7 | 5,13 | 10,3 | 4,26 | 8,3 | 3,49 | 6,7 | 2,85 | 5,4 | 2,33 | 1,1 | +0,8 |
| 160 | 14,6 | 6,74 | 11,8 | 5,56 | 9,5 | 4,56 | 7,7 | 3,74 | 6,2 | 3,06 | 1,1 | +0,8 |
| 180 | 16,4 | 8,51 | 13,3 | 7,05 | 10,7 | 5,77 | 8,6 | 4,70 | 6,9 | 3,81 | 1,1 | +0,8 |
| 200 | 18,2 | 10,50 | 14,7 | 8,65 | 11,9 | 7,11 | 9,6 | 5,83 | 7,7 | 4,73 | 1,2 | +0,8 |
| 225 | 20,5 | 13,30 | 16,6 | 11,00 | 13,4 | 9,02 | 10,8 | 7,36 | 8,6 | 5,94 | 1,3 | +0,8 |
| 250 | 22,7 | 16,30 | 18,4 | 13,50 | 14,8 | 11,10 | 11,9 | 9,01 | 9,6 | 7,36 | 1,4 | +0,9 |
| 280 | 25,4 | 20,50 | 20,6 | 17,00 | 16,6 | 13,90 | 13,4 | 11,40 | 10,7 | 9,18 | 1,4 | +1,0 |
| 315 | 28,6 | 25,90 | 23,2 | 21,50 | 18,7 | 17,60 | 15,0 | 14,30 | 12,1 | 11,70 | 1,5 | +1,0 |
| 355 | 32,2 | 32,90 | 26,1 | 27,20 | 21,1 | 22,40 | 16,9 | 18,20 | 13,6 | 14,80 | 1,6 | +1,0 |
| 400 | 36,3 | 41,80 | 29,4 | 34,50 | 23,7 | 28,30 | 19,1 | 23,10 | 15,3 | 18,70 | 1,8 | +1,0 |
| 450 | 40,9 | 52,90 | 33,1 | 43,80 | 26,7 | 35,90 | 21,5 | 29,30 | 17,2 | 23,70 | 1,9 | +1,1 |
| 500 | 45,4 | 65,30 | 36,8 | 54,00 | 29,7 | 44,30 | 23,9 | 36,10 | 19,1 | 29,20 | 2,0 | +1,2 |
| 560 | 50,8 | 81,80 | 41,2 | 67,70 | 33,2 | 55,50 | 26,7 | 45,20 | 21,4 | 36,60 | 2,2 | +1,2 |
| 630 | 57,2 | 104,00 | 46,3 | 85,60 | 37,4 | 70,30 | 30,0 | 57,10 | 24,1 | 46,40 | 2,5 | +1,2 |
| 710 | 64,5 | 132,00 | 52,2 | 109,00 | 42,1 | 89,30 | 33,9 | 72,80 | 27,2 | 59,10 | 3,0 | +2,2 |
| 800 | 72,6 | 167,00 | 58,8 | 138,00 | 47,4 | 113,00 | 38,1 | 92,30 | 30,6 | 74,90 | 3,0 | +2,2 |
| 900 | - | - | 66,1 | 175,00 | 53,3 | 143,00 | 42,9 | 117,00 | 34,4 | 94,70 | 3,0 | +2,2 |
| 1000 | - | - | 73,5 | 216,00 | 59,3 | 177,00 | 47,7 | 144,00 | 38,2 | 117,00 | 3,0 | +2,2 |
| 1200 | - | - | - | - | 71,1 | 255,00 | 57,2 | 208,00 | 45,9 | 168,00 | 3,0 | +2,2 |
Значения приведены при номинальном давлении 105 Па (бар). Наружный диаметр и толщина стенки приведены без учёта толщины защитного покрытия. Масса 1 м трубы рассчитана при средней плотности 960 кг/м3.
Трубы номинальным наружным диаметром от 20 до 110 мм изготавливаются в прямых отрезках и бухтах. Трубы номинальным наружным диаметром от 125 до 1200 мм производятся только в прямых отрезках.
Длина труб в прямых отрезках от 5 до 13 м с кратностью 0,25 мм. Предельное отклонение длины от номинальной ±1%. По согласованию трубы могут быть произведены в отрезках другой длины и со значениями SDR7,4, SDR9, SDR33.
Длина труб в бухтах от 50 до 200 м. Предельное отклонение длины труб, которые производятся в бухтах, ±1,5%. По согласованию трубы могут быть изготовлены другой длины.
Размеры стандартных бухт для труб ИКАПЛАСТ
| Номинальный наружный диаметр d, мм | Стандартная длина бухты L, м | di, мм | da, мм | Ширина бухты b, мм |
|---|---|---|---|---|
| 20 | 200 | 600 | 880 | 290 |
| 25 | 200 | 600 | 950 | 330 |
| 32 | 200 | 650 | 1100 | 400 |
| 40 | 200 | 800 | 1300 | 500 |
| 50 | 200 | 1000 | 1600 | 500 |
| 63 | 200 | 1300 | 2000 | 620 |
| 75 | 200 | 1600 | 2250 | 800 |
| 90 | 200 | 1800 | 2520 | 800 |
| 110 | 200 | 2000 | 2880 | 900 |
| 110 | 200 | 2000 | 2650 | 1200 |
Возможно изготовление бухт шириной от 380 до 1200 мм для труб номинальным наружным диаметром от 75 до 110 мм и бухт шириной от 270 до 680 мм для труб номинальным наружным диаметром от 20 до 63 мм.
Длины труб нестандартных бухт
| Номинальный наружный диаметр d, мм | 20 | 25 | 32 | 40 | 50 | 63 | 75 | 90 | 110 |
|---|---|---|---|---|---|---|---|---|---|
| L, м | 100-2000 | 100-1200 | 100-800 | 50-550 | 50-400 | 50-350 | 50-700 | 50-550 | 50-350 |
Бухты изготавливаются с шагом длины 50 м.
| Показатель | Значение |
|---|---|
| Материал | ПЭ 100 RC |
| Номинальное давление, атм. | до 20 |
| Соединение | сварка разъёмное |
| Маскимальная температура транспортируемой среды,°С | 40 |
| Расчётный срок слежубы, лет | 100 |
