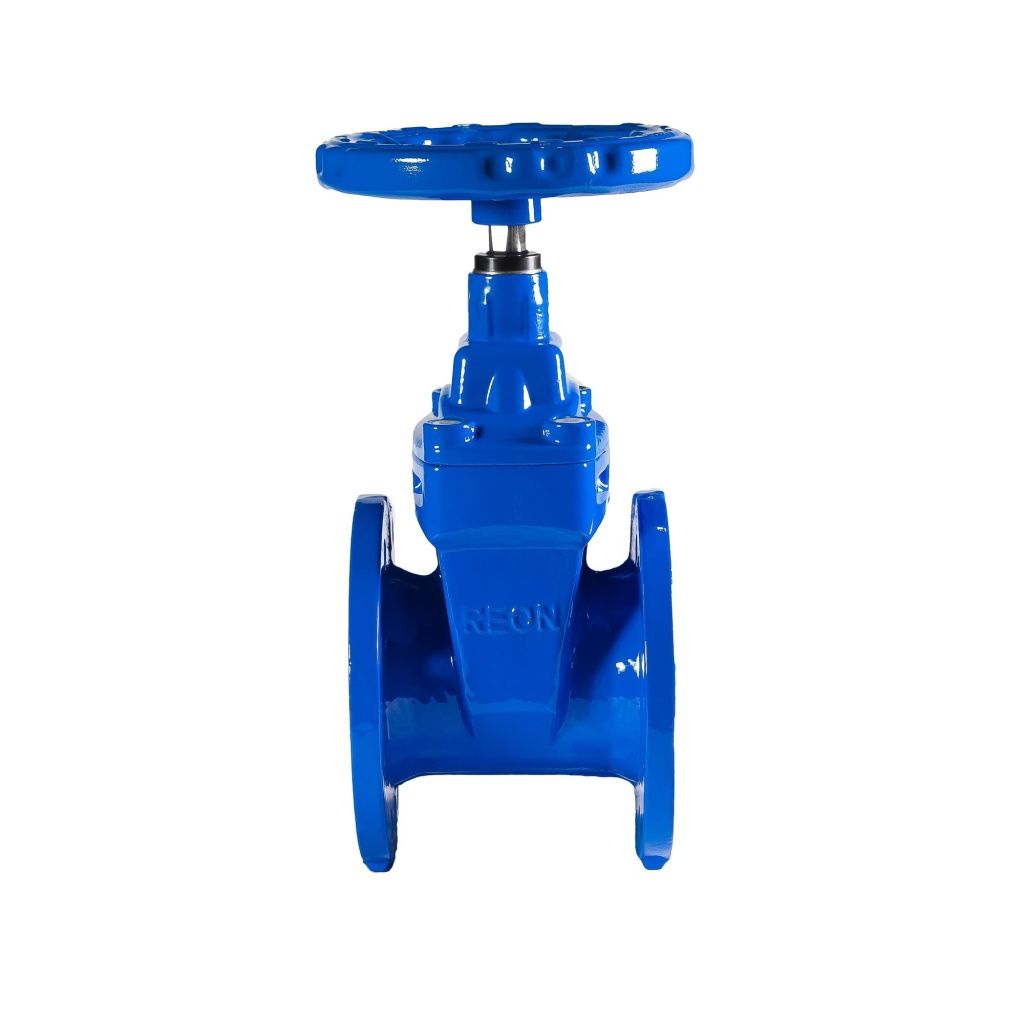

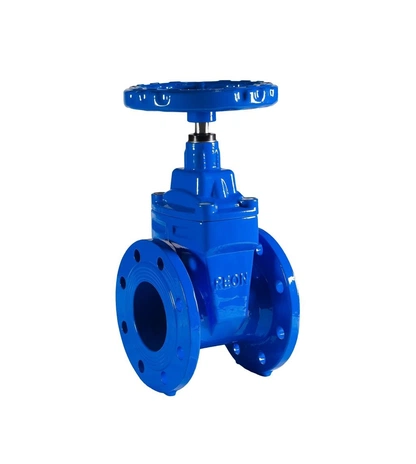

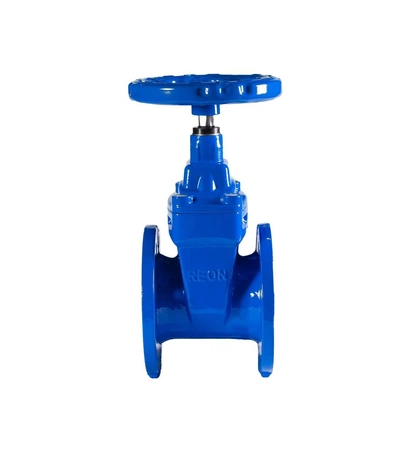

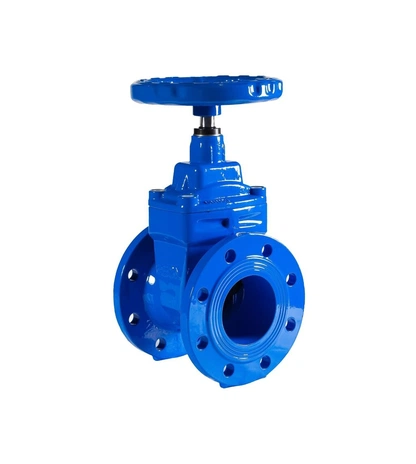

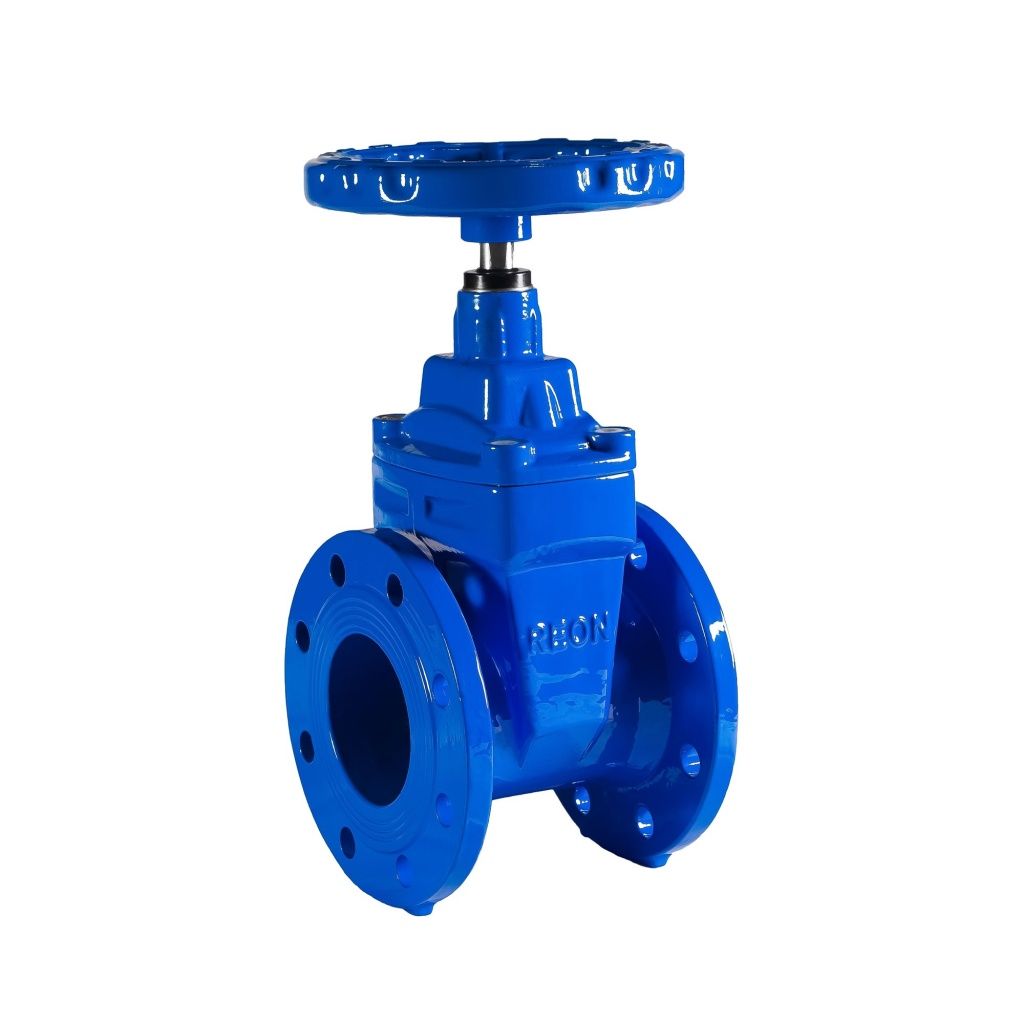

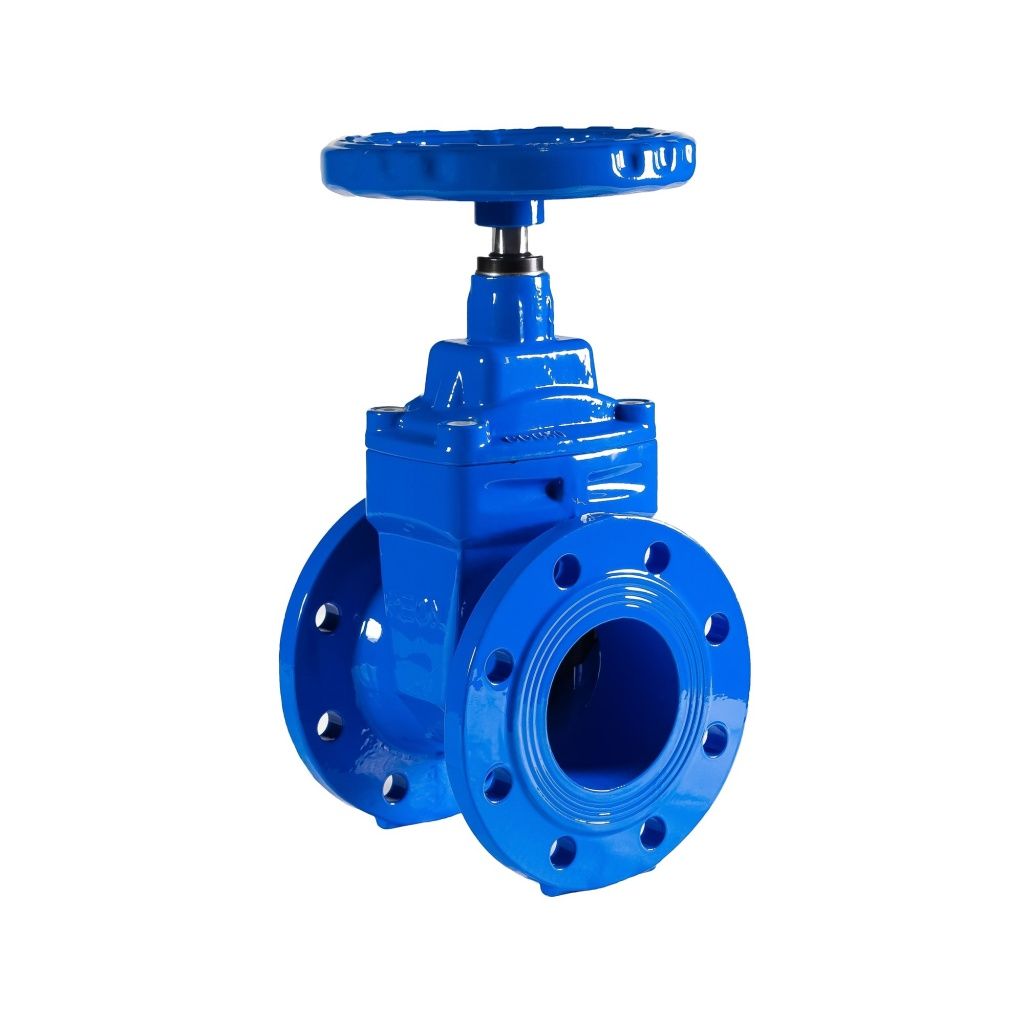

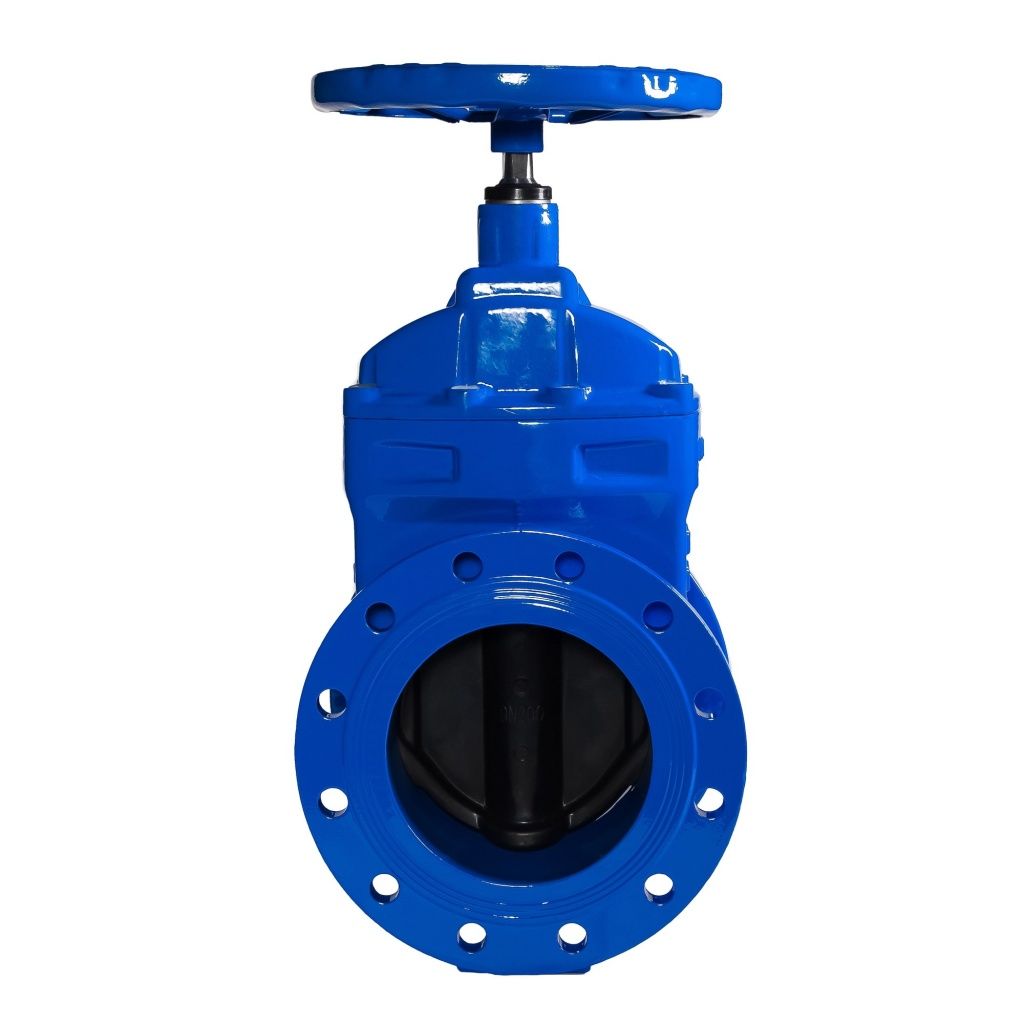

Задвижка REON тип RSV03 чугунная с обрезиненным клином

Задвижка REON тип RSV03 чугунная с обрезиненным клином Задвижка REON тип RSV03 чугунная с обрезиненным клином Задвижка REON тип RSV03 чугунная с обрезиненным клином Задвижка REON тип RSV03 чугунная с обрезиненным клином
Задвижка REON тип RSV03 чугунная с обрезиненным клином
Задвижка REON тип RSV03 чугунная с обрезиненным клином
Задвижка REON тип RSV03 чугунная с обрезиненным клином
Задвижка REON тип RSV03 чугунная с обрезиненным клином

Применение

  • ХВС и ГВС
  • канализация
В наличии
Заказ в 1 клик
Скачать прайс по товару
Толщина:
Материал
Материал Диаметр, мм Кол-во в упаковке, шт Розничная цена Наличие Количество
{{pt_js.cdpl_caption}} {{pt_js.cdpl_shirina_or_diametr_val_or_minus}} {{pt_js.cdpl_kolvo_val_or_minus}}
{{pt_js.cdpl_cost_str}}
{{pt_js.cdpl_cost_spravka_str}}
{{pt_js.availability_display}}
Описание Характеристики Монтаж Документы

REON тип RSV03 задвижка чугунная с обрезиненным клином

Задвижка чугунная является арматурой общего назначения, используется в качестве запорного устройства.
Задвижка REON RSV03 применяется в системах холодного и горячего водоснабжения, а также конструкция задвижки позволяет использовать её в системах канализации.
Если у вас есть вопросы по подбору и расчёту количества задвижек, обращайтесь в Telegram за консультацией. Наш специалист поможет подобрать и купить задвижку REON тип RSV03 чугунную с обрезиненным клином.
Максимальное давление РN 10 бар. Рабочая температура до от -10°С до +95°С.
Присоединение — фланцевое.

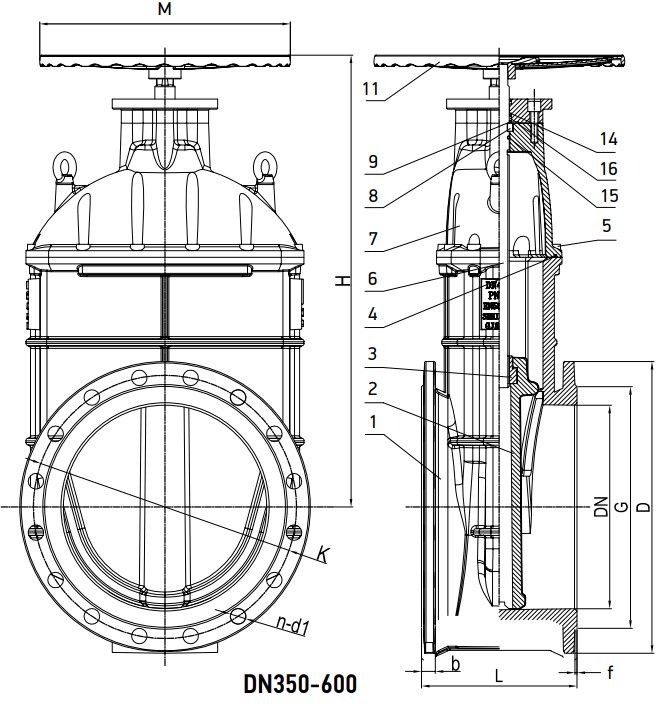

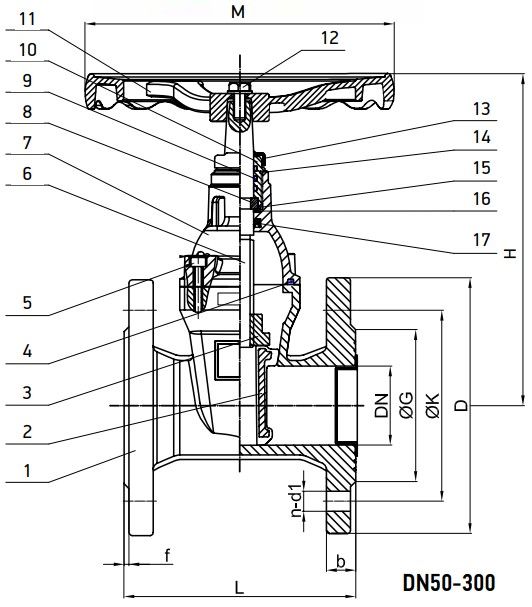

Материалы конструкции

Задвижка REON тип RSV03 чугунная с обрезиненным клиномЗадвижка REON тип RSV03 чугунная с обрезиненным клином

  1. Корпус — высокопрочный чугун GGG50.
  2. Клин — высокопрочный чугун GGG50, покрытый EPDM.
  3. Гайка клина — латунь, марка CuZN39Pb2.
  4. Уплотнение крышки — NBR.
  5. Болты крепления крышки — сталь 35.
  6. Шток — нержавеющая сталь 2Cr13.
  7. Крышка — высокопрочный чугун GGG50.
  8. Прижимная сальниковая втулка — латунь CuZN39Pb2.
  9. Уплотнительное кольцо — NBR.
  10. Прижимная гайка сальника — латунь CuZN39Pb2.
  11. Штурвал — DN 50-300 – сталь DN 350-600 - чугун.
  12. Гайка — сталь St37.
  13. Пыльник — NBR.
  14. Уплотнительное кольцо — NBR.
  15. Уплотнительное кольцо — NBR.
  16. Упорная шайба — нейлон.
  17. Манжета — NBR.

Характеристики

Габаритные и присоединительные размеры задвижки REON RSV03 чугунной с обрезиненным клином приведены в таблице 1.

Таблица 1. Габаритные и присоединительные размеры

Артикул DN Размер L, мм Размер H, мм Размер M, мм Размер D, мм Размер K, мм Размер G, мм Размер n-d1, мм Размер b, мм Размер f, мм Вес, кг
200RSV03 200 230 485 315 340 295 266 8-Ø23 20 3 49,4
250RSV03 250 250 600 406 405 350 319 12-Ø23 22 3 84,7
300RSV03 300 270 680 406 460 400 370 12-Ø23 24,5 3 106
350RSV03 350 390 810 500 505 460 429 16-Ø23 24,5 4 106
400RSV03 400 310 890 500 565 515 480 16-Ø28 24,5 4 210
500RSV03 500 350 1230 650 670 620 582 20-Ø28 26,5 4 419
600RSV03 600 390 1260 650 780 725 682 20-Ø31 30 5 655



Гидравлические характеристики смотрите в таблице 2.

Таблица 2. Kv (м3/ч) задвижки чугунной

DN 40 50 65 80 100 125
Kv 118 м3/ч 229 м3/ч 360 м3/ч 537 м3/ч 933 м3/ч 1598 м3/ч
DN 150 200 250 300 350 400
Kv 2685 м3/ч 5004 м3/ч 8393 м3/ч 12072 м3/ч 16348 м3/ч 21528 м3/ч
DN 500 600
Kv 37117 м3/ч 52626 м3/ч



Гарантийный срок при соблюдении потребителем правил транспортировки, хранения, монтажа и эксплуатации устанавливается 12 месяцев с момента ввода в эксплуатацию, но не более 18 месяцев с момента продажи.

Показатель Значение
Номинальный диаметр DN, мм 50–600
Максимальное давление, PN, бар 10
Диапазон допустимых температур,ºС от -10 до +120
Рабочая температура,ºС от -10 до +95
Максимальная температура,ºС +120 (кратковременно)
Присоединение Фланцевое
Класс герметичности А (по ГОСТ 9544-2015)





Условия монтажа задвижки чугунной REON RSV03 с обрезиненным клином

При установке задвижки «насухую» в трубопроводе сила трения резины о металл не позволяет её полностью закрыть при помощи разумных усилий вручную. Следует смочить поверхности трения, если вам необходимо закрыть задвижку насухую.

Перед монтажом необходимо:

  1. Очистить (продуть) трубопроводы от грязи, песка, окалины;
  2. Произвести расконсервацию, снять заглушки с проходных отверстий, удалить антикоррозионную смазку из магистральных проходов.
  3. Для удобства обслуживания и осмотра рекомендуется устанавливать задвижки в следующих рабочих положениях: вертикальном (при положении маховика сверху) или горизонтальном (при положении маховика с отклонением от вертикали не более 90°С).
