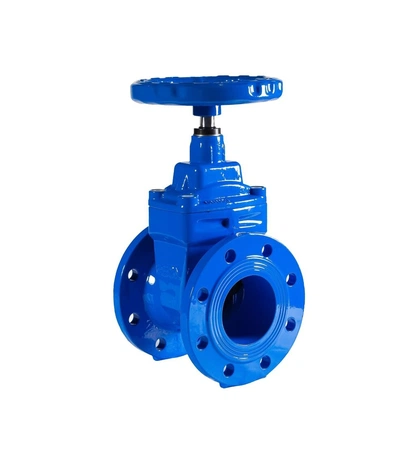

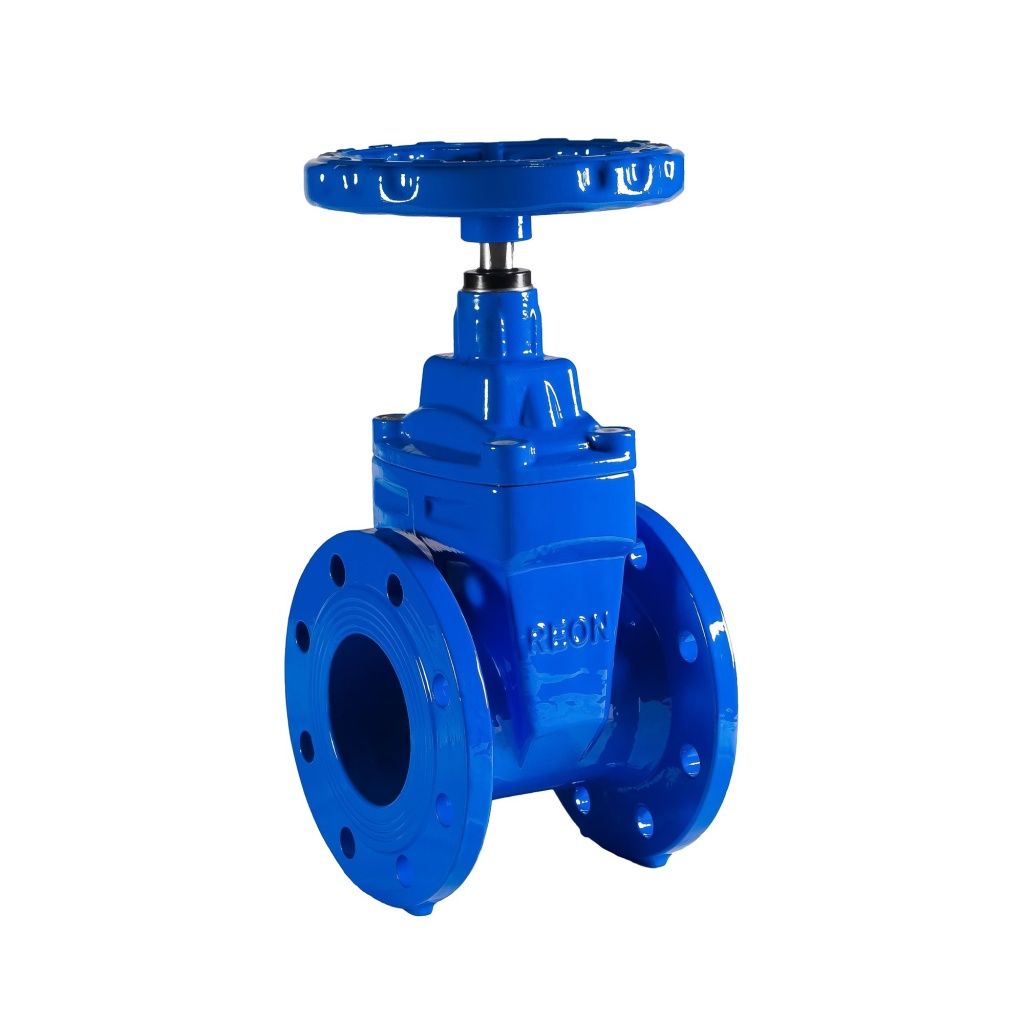

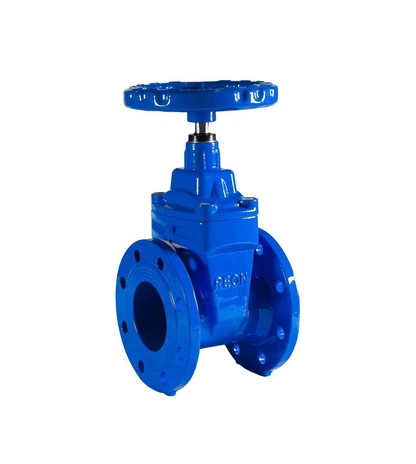

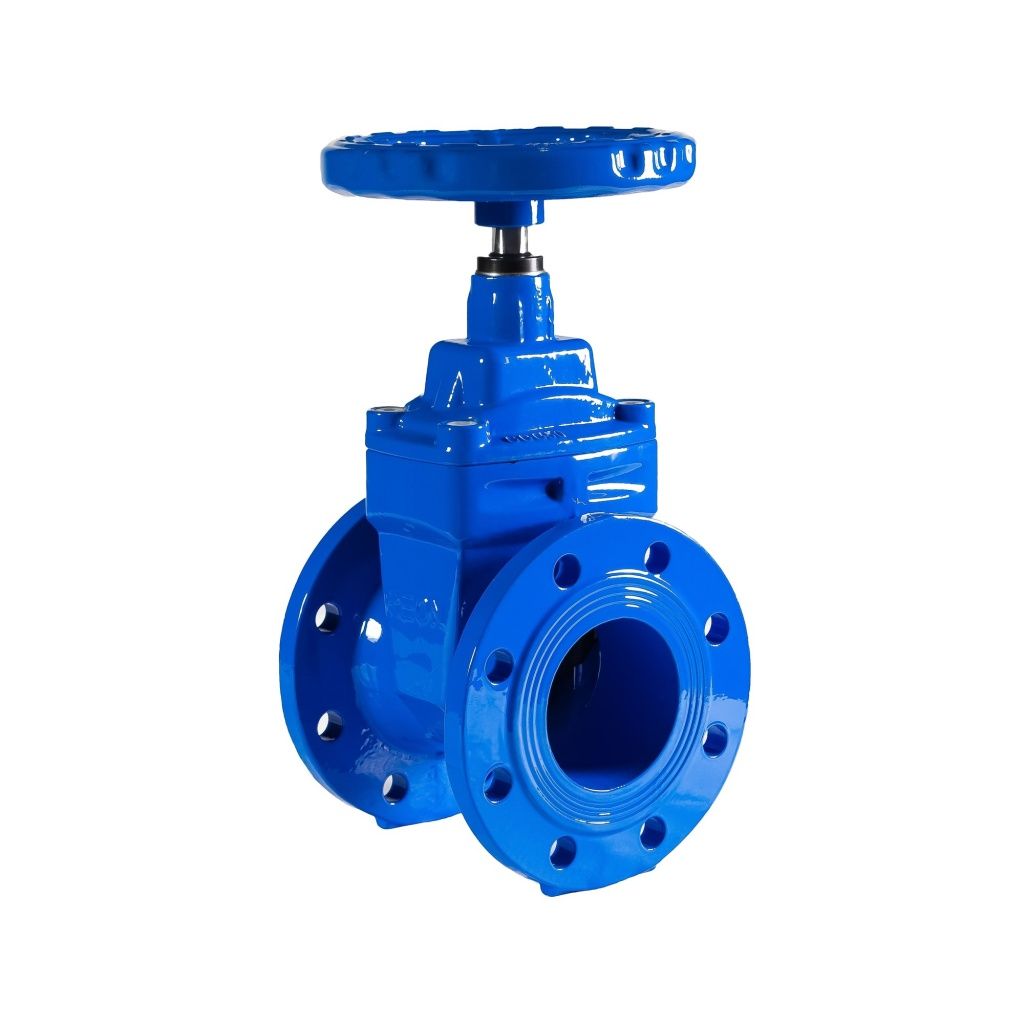

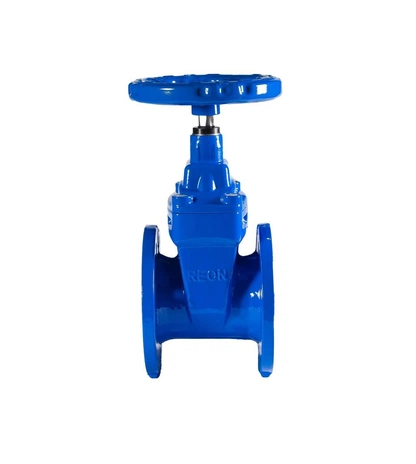

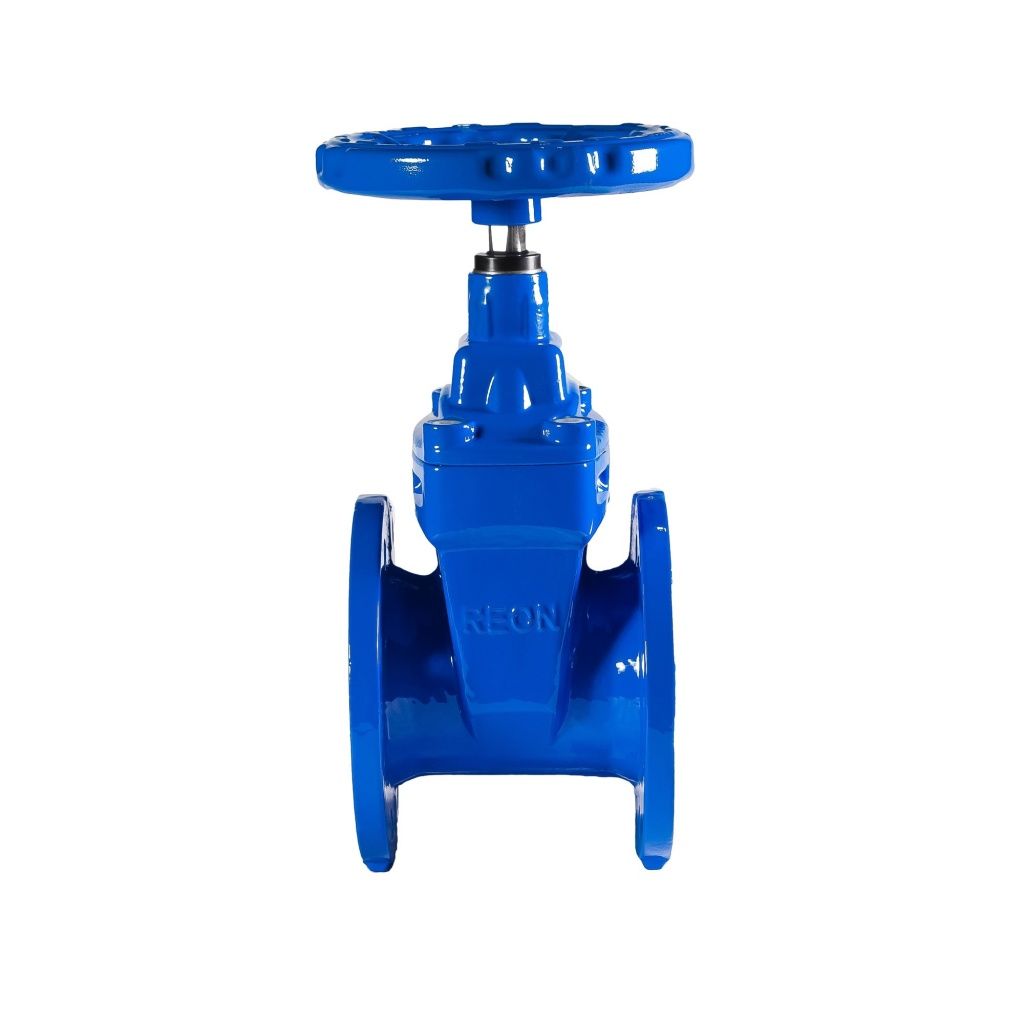

Задвижка REON тип RSV04 чугунная с обрезиненным клином

Задвижка REON тип RSV04 чугунная с обрезиненным клином Задвижка REON тип RSV04 чугунная с обрезиненным клином Задвижка REON тип RSV04 чугунная с обрезиненным клином
Задвижка REON тип RSV04 чугунная с обрезиненным клином
Задвижка REON тип RSV04 чугунная с обрезиненным клином
Задвижка REON тип RSV04 чугунная с обрезиненным клином

Применение

  • ХВС и ГВС
  • канализация
В наличии
Заказ в 1 клик
Скачать прайс по товару
Толщина:
Материал
Материал Диаметр, мм Кол-во в упаковке, шт Розничная цена Наличие Количество
{{pt_js.cdpl_caption}} {{pt_js.cdpl_shirina_or_diametr_val_or_minus}} {{pt_js.cdpl_kolvo_val_or_minus}}
{{pt_js.cdpl_cost_str}}
{{pt_js.cdpl_cost_spravka_str}}
{{pt_js.availability_display}}
Описание Характеристики Монтаж Документы

REON тип RSV04 задвижка чугунная с обрезиненным клином

Задвижка чугунная является арматурой общего назначения, используется в качестве запорного устройства.
Задвижка REON RSV04 применяется в системах холодного и горячего водоснабжения, а также конструкция задвижки позволяет использовать её в системах канализации.
Если у вас есть вопросы по подбору и расчёту количества задвижек, обращайтесь в Telegram за консультацией. Наш специалист поможет подобрать и купить задвижку REON тип RSV04 чугунную с обрезиненным клином.
Максимальное давление РN 10/16 бар в зависимости от DN. Рабочая температура до от -10°С до +95°С.
Присоединение — фланцевое.

Преимущества

  • лёгкий монтаж
  • простая конструкций
  • низкое гидросопротивление
  • может применяться в различных условиях

Материалы конструкции

Задвижка REON тип RSV04 чугунная с обрезиненным клиномЗадвижка REON тип RSV04 чугунная с обрезиненным клином

  1. Корпус — высокопрочный чугун GGG50.
  2. Клин — высокопрочный чугун GGG50, покрытый EPDM.
  3. Гайка клина — латунь, марка CuZN39Pb2.
  4. Уплотнение крышки — NBR.
  5. Болты крепления крышки — сталь 35.
  6. Шток — нержавеющая сталь 2Cr13.
  7. Крышка — высокопрочный чугун GGG50.
  8. Прижимная сальниковая втулка — латунь CuZN39Pb2.
  9. Уплотнительное кольцо — NBR.
  10. Прижимная гайка сальника — латунь CuZN39Pb2.
  11. Штурвал — DN 50-300 – сталь DN 350-600 - чугун.
  12. Гайка — сталь St37.
  13. Пыльник — NBR.
  14. Уплотнительное кольцо — NBR.
  15. Уплотнительное кольцо — NBR.
  16. Упорная шайба — нейлон.
  17. Манжета — NBR.

Фланцевый тип задвижки означает, что деталь присоединяется между дисками фланцев труб при помощи крепёжных элементов. Такие задвижки используются в системах тепло- и водоснабжения в области ЖКХ и пожаротушения, а также на различных крупных промышленных предприятиях.

Чугунные задвижки с обрезиненным клином имеют гладкий внутренний проход.

Корпус задвижки RSV04 REON производится из высокопрочного чугуна GGG50, устойчивого к повышенной влажности, защищенного от ржавчины, стойкого к изменениям температуры.

Одно из главных отличий конструкции задвижек с обрезиненным клином и не выдвижным шпинделем заключается в исполнении запорного органа. Закрытие арматуры осуществляется с помощью гайки. Она соединена с обрезиненным клином и при вращении шпинделя движется поступательно, обеспечивая опускание клина до полного соприкосновения с внутренней поверхностью корпуса. При изготовлении клина используют высокопрочный чугун, а снаружи он покрыт EPDM.

Характеристики

Габаритные и присоединительные размеры задвижки REON RSV04 чугунной с обрезиненным клином приведены в таблице 1.

Таблица 1. Габаритные и присоединительные размеры

Артикул DN Размер L, мм Размер H, мм Размер M, мм Размер D, мм Размер K, мм Размер G, мм Размер n-d1, мм Размер b, мм Размер f, мм Вес, кг
040RSV04 40 140 190 200 150 110 84 4-Ø19 19 3 7,37
050RSV04 50 150 215 200 165 125 99 4-Ø19 19 3 8,86
065RSV04 65 170 235 200 185 145 118 4-Ø19 19 3 11,3
080RSV04 80 180 265 254 200 160 132 8-Ø19 19 3 13,1
100RSV04 100 190 315 254 220 180 156 8-Ø19 19 3 19,9
125RSV04 125 200 350 315 250 210 184 8-Ø19 19 3 24,2
150RSV04 150 210 385 315 285 240 211 8-Ø23 19 3 31,8
200RSV04 200 230 485 315 340 295 266 12-Ø23 20 3 49,4
250RSV04 250 250 600 406 405 355 319 12-Ø28 22 3 84,7
300RSV04 300 270 680 406 460 410 370 12-Ø28 24,5 3 106
350RSV04 350 290 810 500 505 460 429 16-Ø23 24,5 4 106
400RSV04 400 310 890 500 580 525 480 16-Ø31 28 4 210
500RSV04 500 350 1230 650 715 650 609 20-Ø34 31,5 4 419
600RSV04 600 390 1260 650 840 770 720 20-Ø37 36 5 655



Гидравлические характеристики смотрите в таблице 2.

Таблица 2. Kv (м3/ч) задвижки чугунной

DN 40 50 65 80 100 125
Kv 118 м3/ч 229 м3/ч 360 м3/ч 537 м3/ч 933 м3/ч 1598 м3/ч
DN 150 200 250 300 350 400
Kv 2685 м3/ч 5004 м3/ч 8393 м3/ч 12072 м3/ч 16348 м3/ч 21528 м3/ч
DN 500 600
Kv 37117 м3/ч 52626 м3/ч



Гарантийный срок при соблюдении потребителем правил транспортировки, хранения, монтажа и эксплуатации устанавливается 12 месяцев с момента ввода в эксплуатацию, но не более 18 месяцев с момента продажи.

Показатель Значение
Номинальный диаметр DN, мм 40–600
Максимальное давление, PN, бар 10/16 до DN 150,
16 DN 200–600
Диапазон допустимых температур,ºС от -10 до +120
Рабочая температура,ºС от -10 до +95
Максимальная температура,ºС +120 (кратковременно)
Присоединение Фланцевое
Класс герметичности А (по ГОСТ 9544-2015)





Условия монтажа задвижки чугунной REON RSV04 с обрезиненным клином

При установке задвижки «насухую» в трубопроводе сила трения резины о металл не позволяет её полностью закрыть при помощи разумных усилий вручную. Следует смочить поверхности трения, если вам необходимо закрыть задвижку насухую.

Перед монтажом необходимо:

  1. Очистить (продуть) трубопроводы от грязи, песка, окалины;
  2. Произвести расконсервацию, снять заглушки с проходных отверстий, удалить антикоррозионную смазку из магистральных проходов.
  3. Для удобства обслуживания и осмотра рекомендуется устанавливать задвижки в следующих рабочих положениях: вертикальном (при положении маховика сверху) или горизонтальном (при положении маховика с отклонением от вертикали не более 90°С).
