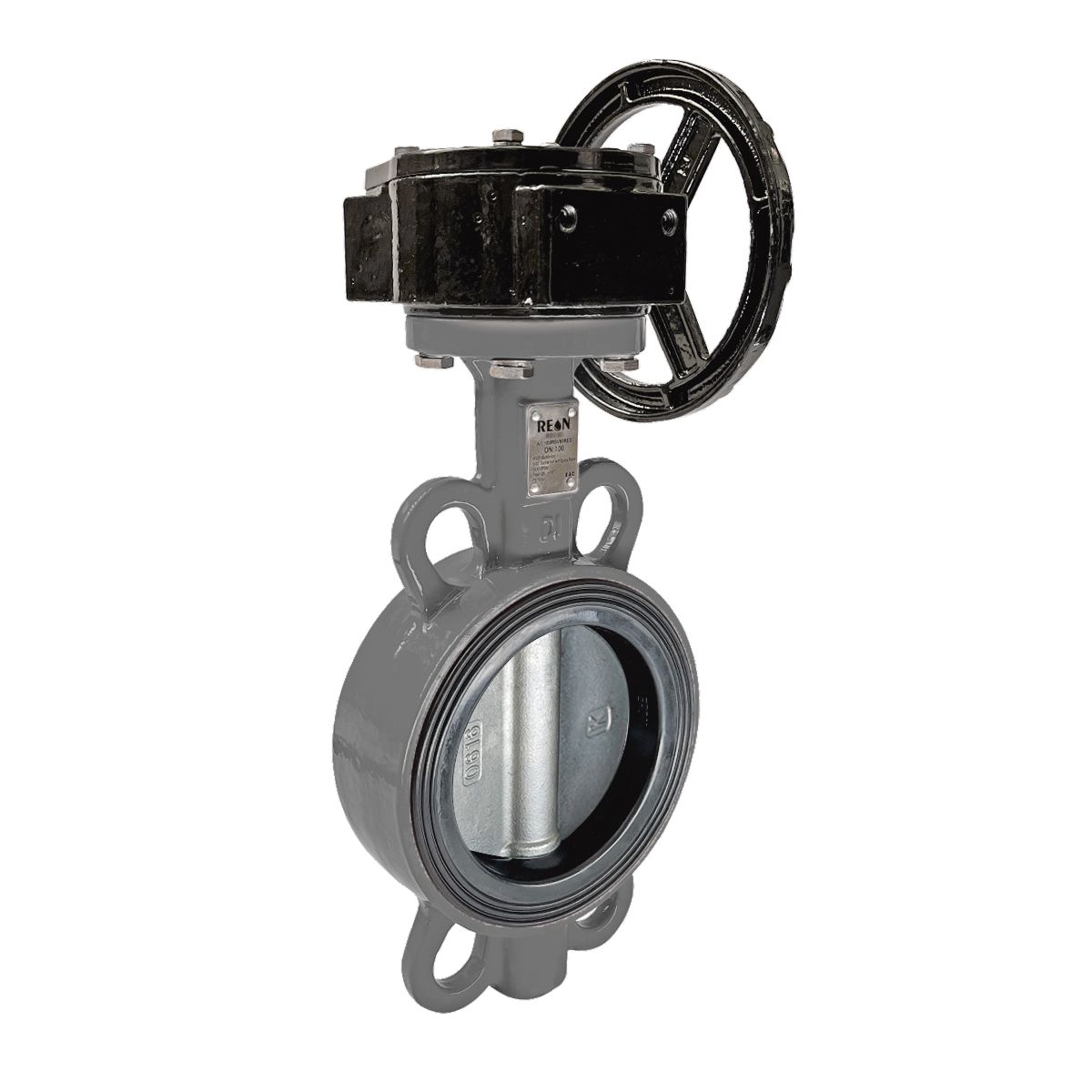

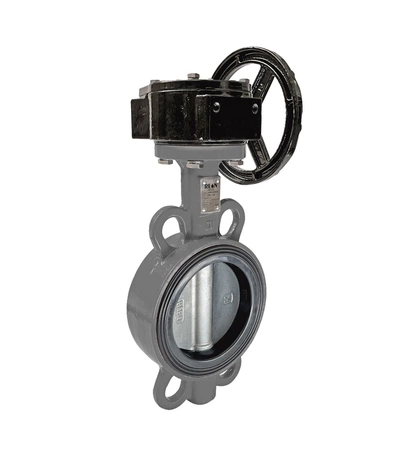

Затвор дисковый поворотный REON тип RSV78 с редуктором

Затвор дисковый поворотный REON тип RSV78 с редуктором
Затвор дисковый поворотный REON тип RSV78 с редуктором

Применение

  • ГВС
  • ХВС
  • системы отопления
  • системы вентиляции и кондиционирования
В наличии
Заказ в 1 клик
Скачать прайс по товару
Толщина:
Материал
Материал Диаметр, мм Кол-во в упаковке, шт Розничная цена Наличие Количество
{{pt_js.cdpl_caption}} {{pt_js.cdpl_shirina_or_diametr_val_or_minus}} {{pt_js.cdpl_kolvo_val_or_minus}}
{{pt_js.cdpl_cost_str}}
{{pt_js.cdpl_cost_spravka_str}}
{{pt_js.availability_display}}
Описание Характеристики Монтаж Документы

REON тип RSV78 затвор дисковый поворотный

Дисковый поворотный затвор является арматурой общего назначения.
Используется в качестве запорного или регулирующего устройства.
Применяется в системах холодного и горячего водоснабжения, а также в системах отопления, вентиляции и кондиционирования.
Если у вас есть вопросы по подбору и расчёту количества затворов, обращайтесь в Telegram за консультацией. Наш специалист поможет подобрать и купить затвор дисковый поворотный REON тип RSV78 с редуктором.
Максимальное давление РN 16 бар. Рабочая температура до от -20°С до +70°С (до +90°С кратковременно).
Тип присоединения — межфланцевый.

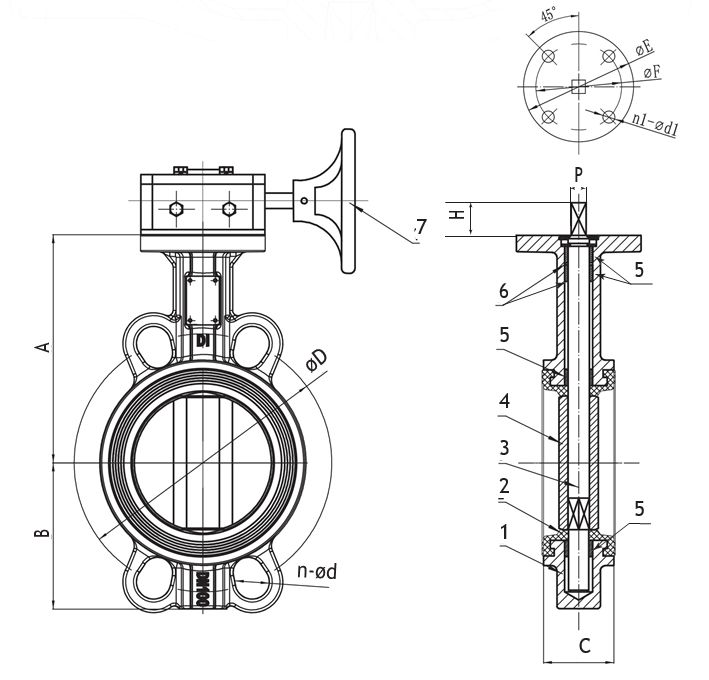

Материалы конструкции DN40–350

Затвор дисковый поворотный REON тип RSV78 с редуктором

  1. Корпус — высокопрочный чугун GGG40.
  2. Седловое уплотнение — NBR.
  3. Шток — нержавеющая сталь AISI410.
  4. Диск — нержавеющая сталь AISI410.
  5. Подшипник (4 шт) — PTFE.
  6. Уплотнительное кольцо (2 шт) — NBR.
  7. Редуктор — высокопрочный чугун GGG40 / сталь 45.

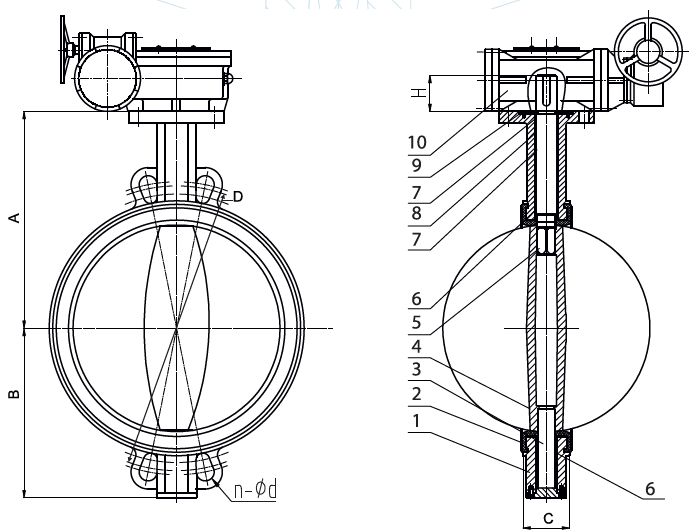

Материалы конструкции DN400–800

Затвор дисковый поворотный REON тип RSV78 с редуктором

  1. Корпус — высокопрочный чугун GGG40.
  2. Седловое уплотнение — NBR.
  3. Нижний вал — нержавеющая сталь AISI420.
  4. Диск — нержавеющая сталь AISI316.
  5. Верхний вал — нержавеющая сталь AISI420.
  6. Длинный подшипник (2шт) — PTFE.
  7. Короткий подшипник (2шт) — PTFE.
  8. Уплотнительное кольцо (2шт) — NBR.
  9. Стопорная прижимная пластина — нержавеющая сталь AISI304.
  10. Редуктор — высокопрочный чугун GGG40 / сталь 45.

Седловое уплотнение и диск затвора устойчивы к теплоносителям на базе гликолевых и спиртовых антифризов, а также устойчивы к щелочным и нейтральным средам (воздух, азот и т.п.).

Характеристики

Габаритные и присоединительные размеры затвора дискового поворотного REON RSV78 с редуктором приведены в таблице 1.

Таблица 1. Габаритные и присоединительные размеры

Артикул DN Верхний фланец ISO 5211 Размер A, мм Размер B, мм Размер C, мм Размер H, мм Размер P(Q)* Размер D, мм Размер n-d1 Размер E, мм Размер F, мм Размер n1-d1, мм Вес, кг
040RSV78 40 F05 103 57 33 15 9 110 4-18 65 50 4-8 4,5
050RSV78 50 F05 132 73 43 25 9 125 4-18 65 50 4-8 4,68
065RSV78 65 F05 139 88 46 25 9 145 4-18 65 50 4-8 5,14
080RSV78 80 F05 154 95 46 25 9 160 4(8)-18 65 50 4-8 5,71
100RSV78 100 F07 168 108 52 28 11 180 4(8)-18 90 70 4-10 7,05
125RSV78 125 F07 183 128 56 28 14 210 4(8)-18 90 70 4-10 9,53
150RSV78 150 F07 197 143 56 28 14 240 8-18 90 70 4-10 11,82
200RSV78 200 F10 237 175 60 35 17 295 12-22 125 102 4-12 18,9
250RSV78 250 F10 268 208 68 45 22 355 12-26 125 102 4-12 21,75
300RSV78 300 F10 305 238 78 45 22 410 12-26 125 102 4-12 29,2
350RSV78 350 F10 336 265 78 45 22 470 16-26 125 102 4-12 41,05
400RSV78 400 F14 400 304 86 52 37,95 525 16-30 175 140 4-18 72,8
450RSV78 450 F14 411 337 105 52 42,86 585 20-30 175 140 4-18 84
500RSV78 500 F14 460 368 130 52 45,72 650 20-33 175 140 4-18 108
600RSV78 600 F16 523 428 151 64 63,98 770 20-36 210 165 4-22 167
700RSV78 700 F25 560 510 163 64 63,35 840 24-36 300 254 8-18 263
800RSV78 800 F25 635 585 188 70 63,35 950 24-39 300 254 8-18 330



* — для DN 400–800

Гидравлические характеристики смотрите в таблице 2.

Таблица 2. Kv (м3/ч) при открытии на угол

DN, мм 10° 20° 30° 40° 50° 60° 70° 80° 90°
40 0,05 3 6 12 21 31 44 60 65
50 0,09 4 10 21 39 55 77 107 116
65 0,17 7 17 32 56 84 123 175 189
80 0,26 10 19 33 60 99 157 236 259
100 0,43 15 31 67 119 197 312 468 514
125 1 25 52 114 203 336 540 797 876
150 2 39 81 176 314 518 821 1231 1353
200 3 76 161 350 623 1030 1631 2446 2687
250 3 129 274 595 1060 1754 2776 4164 4576
300 4 201 424 919 1638 2710 4289 6487 7069
350 5 290 613 1327 2366 3914 6195 9292 10212
400 7 398 842 1825 3254 5383 8519 12779 14043
450 9 527 1116 2418 4308 7129 11284 16925 18599
500 12 678 1434 3109 5540 9167 14508 21762 23914
600 19 1047 2217 4803 8560 14163 22414 33621 36946
700 26 1425 3018 6538 10796 17169 26120 40188 50296
800 39 2045 4105 7486 11815 17663 26902 41231 58483





Параметр Значение
Номинальный диаметр, DN, мм 40–800 мм
Максимальное давление, РN, бар 16
Диапазон допустимых температур,˚С от -20 до +90
Рабочая температура,˚С от -20 до +70
Максимальная температура,˚С от -20 до +90 (кратковременно)
Тип присоединения Межфланцевый
Класс герметичности А (по ГОСТ 9544-2015)
Ответные фланцы Рекомендуется использовать фланцы воротниковые ГОСТ 12821-80





Инструкция по монтажу затвора дискового поворотного REON RSV80

Монтаж поворотных затворов следует производить только между фланцами воротниковыми (ГОСТ 12821-80)

Затвор дисковый поворотный REON тип RSV78 с редуктором

  1. Использование фланцев с внутренним диаметром меньше номинального диаметра заслонки может привести к блокировке диска, что в свою очередь вызовет серьёзное повреждение диска поворотного затвора (рис. 1).
  2. В случае использования фланцев с внутренним диаметром больше номинального диаметра затвора фланцы не будут полностью закрывать седловое уплотнение, что может привести к повреждению и деформации седлового уплотнения (рис. 2).
  3. Перед началом монтажа важно убедиться, что внутренний диаметр фланцев соответствует номинальному диаметру дискового поворотного затвора (рис. 3).

Положение на трубопроводе и процесс установки

Затвор дисковый поворотный REON тип RSV78 с редуктором

  1. Фланцы должны располагаться плоскопараллельно по отношению друг другу на расстоянии, обеспечивающем свободное (без лишних усилий) размещение между ними затвора.
  2. При установке дисковых поворотных затворов прокладки не используются.
  3. Для уменьшения износа седлового уплотнения и в целом увеличения срока службы поворотный затвор рекомендуется устанавливать в горизонтальном положении штока (±30°), особенно при применении затворов в средах, содержащих абразивные частицы.
  4. Перед установкой необходимо произвести осмотр уплотнительных поверхностей фланцев. На них не должно быть забоин, раковин, заусенцев, а также других дефектов поверхностей.
  5. Перед началом монтажа диск поворотного затвора необходимо немного приоткрыть, но так, чтобы диск не выходил за корпус дискового поворотного затвора (рис. 4).
  6. Отцентрируйте поворотный затвор и слегка закрутите болты (шпильки), но не затягивайте их. Откройте диск поворотного затвора до положения «полностью открыто» (рис. 5).
  7. Затяните болты (шпильки) так, чтобы фланцы и корпус (металлическая часть) затвора соприкасались. Затяжка болтов на межфланцевых соединениях должна быть равномерной по всему периметру. Медленно закройте и откройте дисковый поворотный затвор. Если установка затвора была проведена правильно, затвор должен свободно открываться и закрываться (рис. 6).
