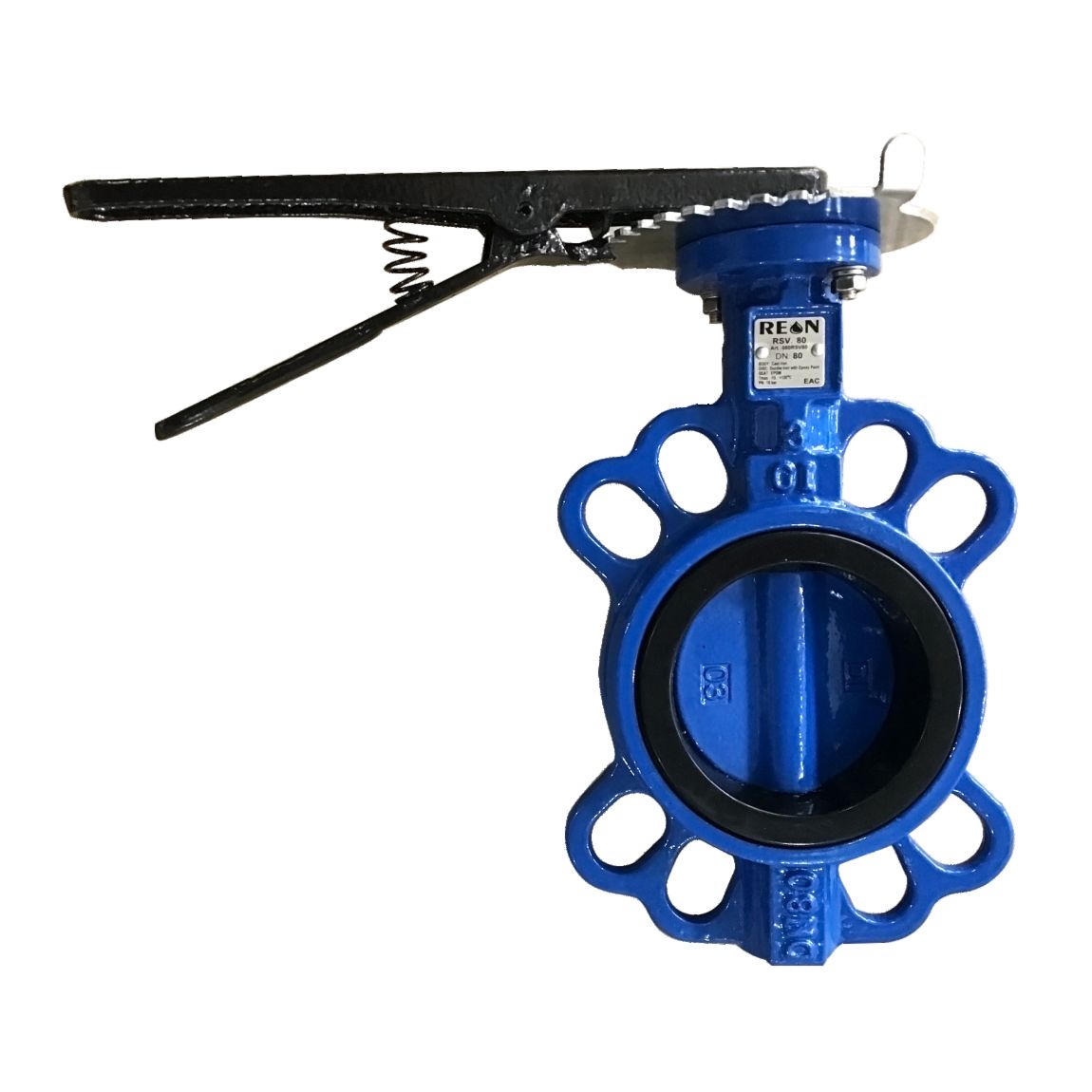

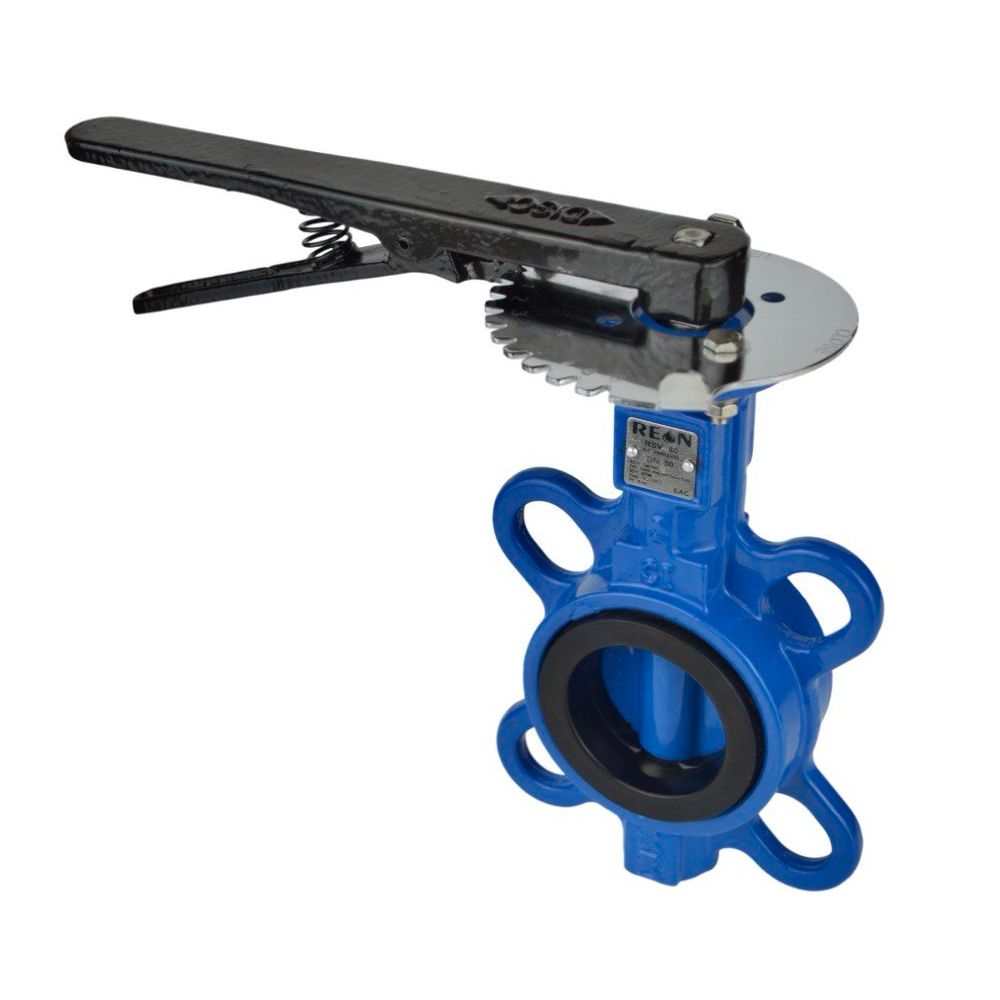

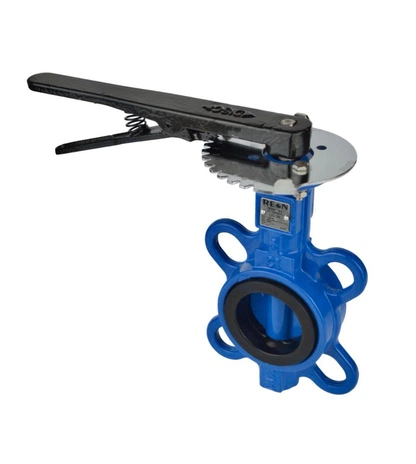

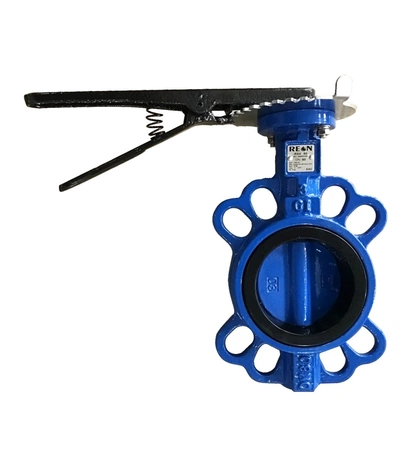

Затвор дисковый поворотный REON тип RSV80 с чугунной рукояткой

Затвор дисковый поворотный REON тип RSV80 с чугунной рукояткой Затвор дисковый поворотный REON тип RSV80 с чугунной рукояткой
Затвор дисковый поворотный REON тип RSV80 с чугунной рукояткой
Затвор дисковый поворотный REON тип RSV80 с чугунной рукояткой

Применение

  • ГВС
  • ХВС
  • системы отопления
  • системы вентиляции и кондиционирования
В наличии
Заказ в 1 клик
Скачать прайс по товару
Толщина:
Материал
Материал Диаметр, мм Кол-во в упаковке, шт Розничная цена Наличие Количество
{{pt_js.cdpl_caption}} {{pt_js.cdpl_shirina_or_diametr_val_or_minus}} {{pt_js.cdpl_kolvo_val_or_minus}}
{{pt_js.cdpl_cost_str}}
{{pt_js.cdpl_cost_spravka_str}}
{{pt_js.availability_display}}
Описание Характеристики Монтаж Документы

REON тип RSV80 затвор дисковый поворотный

Дисковый поворотный затвор является арматурой общего назначения.
Используется в качестве запорного или регулирующего устройства.
Применяется в системах холодного и горячего водоснабжения, а также в системах отопления, вентиляции и кондиционирования.
Если у вас есть вопросы по подбору и расчёту количества затворов, обращайтесь в Telegram за консультацией. Наш специалист поможет подобрать и купить затвор дисковый поворотный REON тип RSV80 с чугунной рукояткой.
Максимальное давление РN 16 бар. Рабочая температура до от -10°С до +95°С (от -15°С до +120°С кратковременно).
Тип присоединения — межфланцевый.

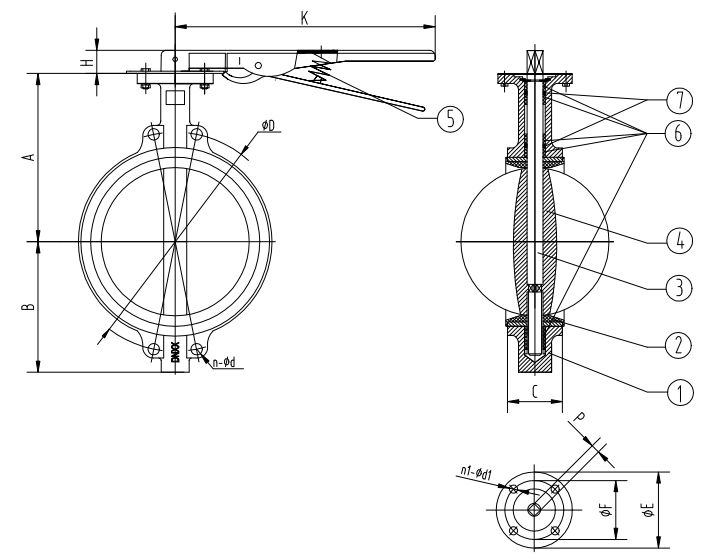

Материалы конструкции

Затвор дисковый поворотный REON тип RSV80 с чугунной рукояткой

  1. Корпус — чугун GG25.
  2. Седловое уплотнение — EPDM.
  3. Шток — нержавеющая сталь AISI416.
  4. Диск — высокопрочный чугун GGG40 с эпоксидным покрытием.
  5. Рукоятка — чугун.
  6. Подшипник (5 шт) — PTFE.
  7. Уплотнительное кольцо (2 шт) — NBR.

Седловое уплотнение и диск затвора устойчивы к теплоносителям на базе гликолевых и спиртовых антифризов, а также устойчивы к щелочным и нейтральным средам (воздух, азот и т.п.).

Характеристики

Габаритные и присоединительные размеры затвора дискового поворотного REON RSV80 с чугунной рукояткой приведены в таблице 1.

Таблица 1. Габаритные и присоединительные размеры

Артикул DN Верхний фланец ISO 5211 Размер A, мм Размер B, мм Размер C, мм Размер H, мм Размер K, мм Размер P, мм Размер D, мм Размер n-d, мм Размер E, мм Размер F, мм Размер n1-d1, мм Масса, кг
040RSV80 40 F05 140 70 32 21 216 9 110 4-18 65 50 4-8 2,1
050RSV80 50 F05 155 80 42 21 216 9 125 4-18 65 50 4-8 2,45
065RSV80 65 F05 168 86 45 21 216 9 145 4-18 65 50 4-8 2,95
080RSV80 80 F05 173 95 45 21 216 9 160 4(8)-18 65 50 4-8 3,2
100RSV80 100 F07 192 113 52 23 238 11 180 4(8)-18 90 70 4-10 4,75
125RSV80 125 F07 203 123 54 26 257 14 210 4(8)-18 90 70 4-10 6,1
150RSV80 150 F07 217 142 55 26 257 14 240 8-18 90 70 4-10 7,3
200RSV80 200 F10 252 179 60 33 354 17 295 12-22 125 102 4-12 12,6



Гидравлические характеристики смотрите в таблице 2.

Таблица 2. Kv (м3/ч) при открытии на угол

DN, мм 10° 20° 30° 40° 50° 60° 70° 80° 90°
40 0,05 3 6 12 21 31 44 60 65
50 0,09 4 10 21 39 55 77 107 116
65 0,17 7 17 32 56 84 123 175 189
80 0,26 10 19 33 60 99 157 236 259
100 0,43 15 31 67 119 197 312 468 514
125 1 25 52 114 203 336 540 797 876
150 2 39 81 176 314 518 821 1231 1353
200 3 76 161 350 623 1030 1631 2446 2687





Параметр Значение
Номинальный диаметр, DN, мм 40–200 мм
Максимальное давление, РN, бар 16
Рабочая температура,˚С от -10 до +95
Максимальная температура,˚С от -15 до +120 (кратковременно)
Тип присоединения Межфланцевый
Класс герметичности А (по ГОСТ 9544-2015)
Ответные фланцы Рекомендуется использовать фланцы воротниковые ГОСТ 12821-80





Инструкция по монтажу затвора дискового поворотного REON RSV80

Монтаж поворотных затворов следует производить только между фланцами воротниковыми (ГОСТ 12821-80)

Затвор дисковый поворотный REON тип RSV80 с чугунной рукояткой

  1. Использование фланцев с внутренним диаметром меньше номинального диаметра заслонки может привести к блокировке диска, что в свою очередь вызовет серьёзное повреждение диска поворотного затвора (рис. 1).
  2. В случае использования фланцев с внутренним диаметром больше номинального диаметра затвора фланцы не будут полностью закрывать седловое уплотнение, что может привести к повреждению и деформации седлового уплотнения (рис. 2).
  3. Перед началом монтажа важно убедиться, что внутренний диаметр фланцев соответствует номинальному диаметру дискового поворотного затвора (рис. 3).

Положение на трубопроводе и процесс установки

Затвор дисковый поворотный REON тип RSV80 с чугунной рукояткой

  1. Фланцы должны располагаться плоскопараллельно по отношению друг другу на расстоянии, обеспечивающем свободное (без лишних усилий) размещение между ними затвора.
  2. При установке дисковых поворотных затворов прокладки не используются.
  3. Для уменьшения износа седлового уплотнения и в целом увеличения срока службы поворотный затвор рекомендуется устанавливать в горизонтальном положении штока (±30°), особенно при применении затворов в средах, содержащих абразивные частицы.
  4. Перед установкой необходимо произвести осмотр уплотнительных поверхностей фланцев. На них не должно быть забоин, раковин, заусенцев, а также других дефектов поверхностей.
  5. Перед началом монтажа диск поворотного затвора необходимо немного приоткрыть, но так, чтобы диск не выходил за корпус дискового поворотного затвора (рис. 4).
  6. Отцентрируйте поворотный затвор и слегка закрутите болты (шпильки), но не затягивайте их. Откройте диск поворотного затвора до положения «полностью открыто» (рис. 5).
  7. Затяните болты (шпильки) так, чтобы фланцы и корпус (металлическая часть) затвора соприкасались. Затяжка болтов на межфланцевых соединениях должна быть равномерной по всему периметру. Медленно закройте и откройте дисковый поворотный затвор. Если установка затвора была проведена правильно, затвор должен свободно открываться и закрываться (рис. 6).
