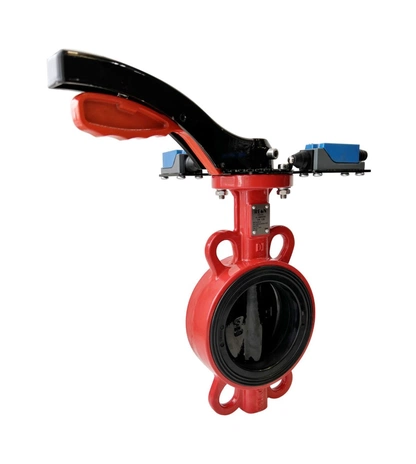

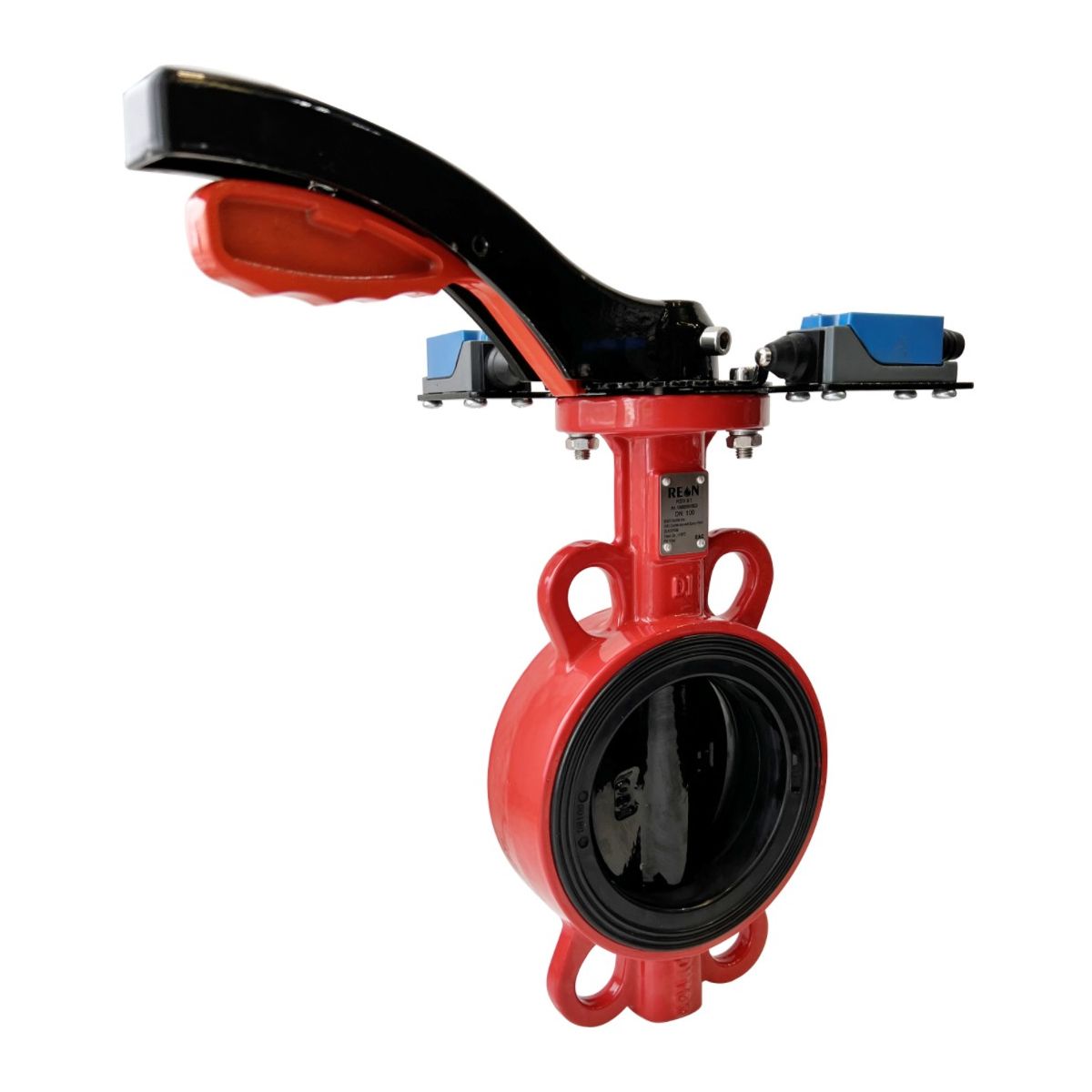

Затвор дисковый поворотный REON тип RSV81RED с алюминиевой рукояткой и концевыми выключателями

Затвор дисковый поворотный REON тип RSV81RED с алюминиевой рукояткой и концевыми выключателями
Затвор дисковый поворотный REON тип RSV81RED с алюминиевой рукояткой и концевыми выключателями

Применение

  • ГВС
  • ХВС
  • системы отопления
  • системы вентиляции и кондиционирования
true
Заказ в 1 клик
Скачать прайс по товару
Толщина:
Материал
Материал Розничная цена Наличие
{{pt_js.cdpl_caption}} {{pt_js.cdpl_kolvo_val_or_minus}}
{{pt_js.cdpl_cost_str}}
{{pt_js.cdpl_cost_spravka_str}}
{{pt_js.availability_display}}
Описание Характеристики Монтаж Документы

REON тип RSV81RED затвор дисковый поворотный с концевыми выключателями

Дисковый поворотный затвор является арматурой общего назначения.
Используется в качестве запорного или регулирующего устройства.
Применяется в системах холодного и горячего водоснабжения, а также в системах отопления, вентиляции и кондиционирования.
Если у вас есть вопросы по подбору и расчёту количества затворов, обращайтесь в Telegram за консультацией. Наш специалист поможет подобрать и купить затвор дисковый поворотный REON тип RSV81RED с алюминиевой рукояткой и концевыми выключателями.
Максимальное давление РN 16 бар. Рабочая температура до от -20°С до +115°С (до +130°С кратковременно).
Тип присоединения — межфланцевый.

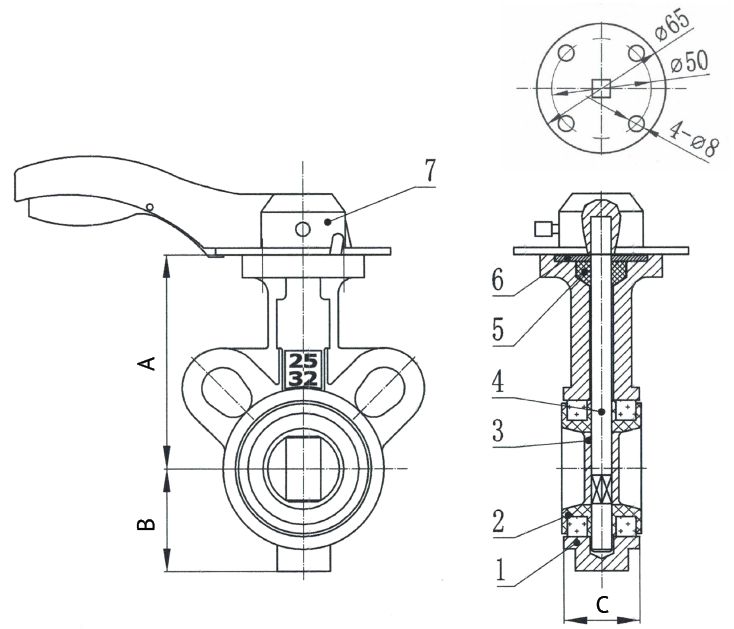

Материалы конструкции DN 25–32

Затвор дисковый поворотный REON тип RSV81RED с алюминиевой рукояткой и концевыми выключателями

  1. Корпус — высокопрочный чугун GGG40.
  2. Седловое уплотнение — EPDM.
  3. Диск — высокопрочный чугун GGG40 с эпоксидным покрытием, толщиной не менее 400 мкм.
  4. Шток — нержавеющая сталь (AISI410).
  5. Сальниковое уплотнение — EPDM.
  6. Прижимная пластина — сталь 45.
  7. Рукоятка — алюминий.

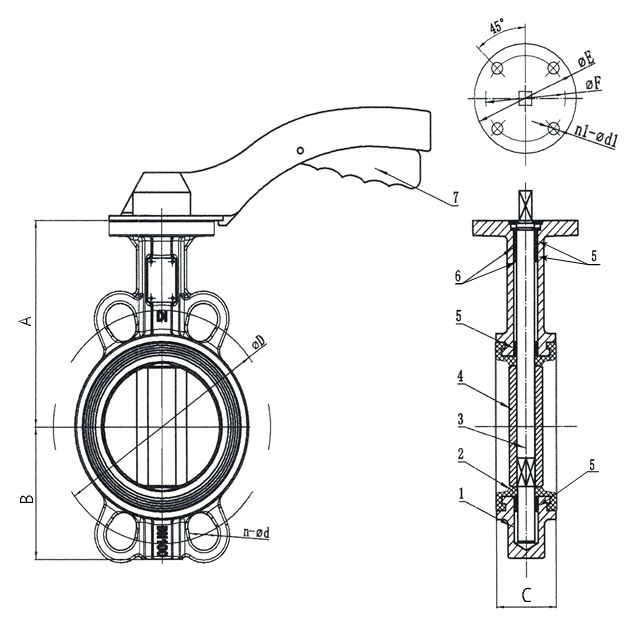

Материалы конструкции DN 40–300

Затвор дисковый поворотный REON тип RSV81RED с алюминиевой рукояткой и концевыми выключателями

  1. Корпус — высокопрочный чугун GGG40.
  2. Седловое уплотнение — EPDM.
  3. Шток — нержавеющая сталь (AISI410).
  4. Диск — высокопрочный чугун GGG40 с эпоксидным покрытием, толщиной не менее 400 мкм.
  5. Подшипник (4 шт) — PTFE.
  6. Уплотнительное кольцо (2 шт) — EPDM.
  7. Рукоятка — алюминий.

Седловое уплотнение и диск затвора устойчивы к теплоносителям на базе гликолевых и спиртовых антифризов, а также устойчивы к щелочным и нейтральным средам (воздух, азот и т.п.).

Характеристики

Габаритные и присоединительные размеры затвора дискового поворотного REON RSV81RED с алюминиевой рукояткой приведены в таблице 1.

Таблица 1. Габаритные и присоединительные размеры

Артикул DN Верхний фланец ISO 5211 Размер A, мм Размер B, мм Размер C, мм Размер H, мм Размер P, мм Размер D, мм n-d Размер E, мм Размер F, мм n1-d1 Вес, кг
025/032RSV81RED-КВ 25/32 F05 93 44,5 33 15 9 100 2-18 65 50 4-8 1,2
040RSV81RED-КВ 40 F05 103 57 33 15 9 110 4-18 65 50 4-8 1,65
050RSV81RED-КВ 50 F05 132 73 43 25 9 125 4-18 65 50 4-8 2,6
065RSV81RED-КВ 65 F05 139 88 46 25 9 145 4-18 65 50 4-8 3,1
080RSV81RED-КВ 80 F05 154 95 46 25 9 160 4(8)-18 65 50 4-8 3,65
100RSV81RED-КВ 100 F07 168 108 52 28 11 180 4(8)-18 90 70 4-10 5,25
125RSV81RED-КВ 125 F07 183 128 56 28 14 210 4(8)-18 90 70 4-10 7,7
150RSV81RED-КВ 150 F07 197 143 56 28 14 240 4(8)-23 90 70 4-10 9,05
200RSV81RED-КВ 200 F10 237 175 60 35 17 295 4(8)-23 125 102 4-12 14,8
250RSV81RED-КВ 250 F10 268 208 68 45 22 355 12-26 125 102 4-12 19
300RSV81RED-КВ 300 F10 305 238 78 45 22 410 12-26 125 102 4-12 32,1



Гидравлические характеристики смотрите в таблице 2.

Таблица 2. Kv (м3/ч) при открытии на угол

DN, мм 10° 20° 30° 40° 50° 60° 70° 80° 90°
25/32 0,04 2 4 8 18 26 31 52 54
40 0,05 3 6 12 21 31 44 60 65
50 0,09 4 10 21 39 55 77 107 116
65 0,17 7 17 32 56 84 123 175 189
80 0,26 10 19 33 60 99 157 236 259
100 0,43 15 31 67 119 197 312 468 514
125 1 25 52 114 203 336 540 797 876
150 2 39 81 176 314 518 821 1231 1353
200 3 76 161 350 623 1030 1631 2446 2687
250 3 129 274 595 1060 1754 2776 4164 4576
300 4 201 424 919 1638 2710 4289 6487 7069





Параметр Значение
Номинальный диаметр, DN, мм 25–200 мм
Максимальное давление, РN, бар 16
Диапазон допустимых температур,˚С от -20 до +130
Рабочая температура,˚С от -20 до +115
Максимальная температура,˚С +130 (кратковременно)
Тип присоединения Межфланцевый
Класс герметичности А (по ГОСТ 9544-2015)
Ответные фланцы Рекомендуется использовать фланцы воротниковые ГОСТ 12821-80





Инструкция по монтажу затвора дискового поворотного REON RSV81RED с концевыми выключателями

Монтаж поворотных затворов следует производить только между фланцами воротниковыми (ГОСТ 12821-80)

Затвор дисковый поворотный REON тип RSV81RED с алюминиевой рукояткой и концевыми выключателями

  1. Использование фланцев с внутренним диаметром меньше номинального диаметра заслонки может привести к блокировке диска, что в свою очередь вызовет серьёзное повреждение диска поворотного затвора (рис. 1).
  2. В случае использования фланцев с внутренним диаметром больше номинального диаметра затвора фланцы не будут полностью закрывать седловое уплотнение, что может привести к повреждению и деформации седлового уплотнения (рис. 2).
  3. Перед началом монтажа важно убедиться, что внутренний диаметр фланцев соответствует номинальному диаметру дискового поворотного затвора (рис. 3).

Положение на трубопроводе и процесс установки

Затвор дисковый поворотный REON тип RSV81RED с алюминиевой рукояткой и концевыми выключателями

  1. Фланцы должны располагаться плоскопараллельно по отношению друг другу на расстоянии, обеспечивающем свободное (без лишних усилий) размещение между ними затвора.
  2. При установке дисковых поворотных затворов прокладки не используются.
  3. Для уменьшения износа седлового уплотнения и в целом увеличения срока службы поворотный затвор рекомендуется устанавливать в горизонтальном положении штока (±30°), особенно при применении затворов в средах, содержащих абразивные частицы.
  4. Перед установкой необходимо произвести осмотр уплотнительных поверхностей фланцев. На них не должно быть забоин, раковин, заусенцев, а также других дефектов поверхностей.
  5. Перед началом монтажа диск поворотного затвора необходимо немного приоткрыть, но так, чтобы диск не выходил за корпус дискового поворотного затвора (рис. 4).
  6. Отцентрируйте поворотный затвор и слегка закрутите болты (шпильки), но не затягивайте их. Откройте диск поворотного затвора до положения «полностью открыто» (рис. 5).
  7. Затяните болты (шпильки) так, чтобы фланцы и корпус (металлическая часть) затвора соприкасались. Затяжка болтов на межфланцевых соединениях должна быть равномерной по всему периметру. Медленно закройте и откройте дисковый поворотный затвор. Если установка затвора была проведена правильно, затвор должен свободно открываться и закрываться (рис. 6).
