Затвор дисковый поворотный REON RSV83RED с редуктором

Розница:от 8 801 ₽/шт

Применение

  • ГВС
  • ХВС
  • системы отопления
  • системы вентиляции и кондиционирования

Характеристики

Температура, °C
от -20 до +115
Номинальное давление PN, бар
16

Показано 85 из 8

Варианты материалаДиаметр,
мм
В упаковке,
шт
Розничная цена
Затвор REON тип RSV83RED дисковый с редуктором, красный, 040RSV83RED4018 801 ₽/штшт
Затвор REON тип RSV83RED дисковый с редуктором, красный, 050RSV83RED5019 157 ₽/штшт
Затвор REON тип RSV83RED дисковый с редуктором, красный, 065RSV83RED6519 931 ₽/штшт
Затвор REON тип RSV83RED дисковый с редуктором, красный, 080RSV83RED80110 643 ₽/штшт
Затвор REON тип RSV83RED дисковый с редуктором, красный, 100RSV83RED100112 446 ₽/штшт
Затвор REON тип RSV83RED дисковый с редуктором, красный, 125RSV83RED125114 872 ₽/штшт
Затвор REON тип RSV83RED дисковый с редуктором, красный, 150RSV83RED150116 319 ₽/штшт
Затвор REON тип RSV83RED дисковый с редуктором, красный, 200RSV83RED200127 483 ₽/штшт

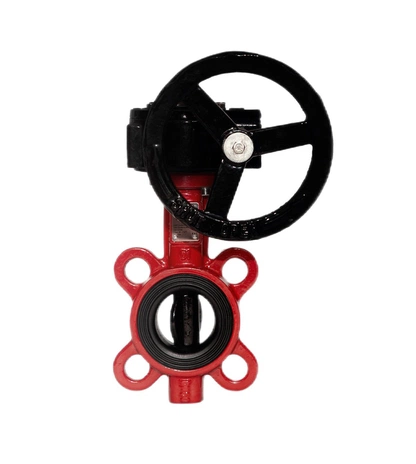

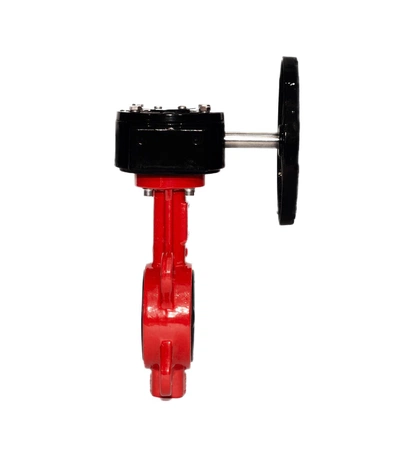

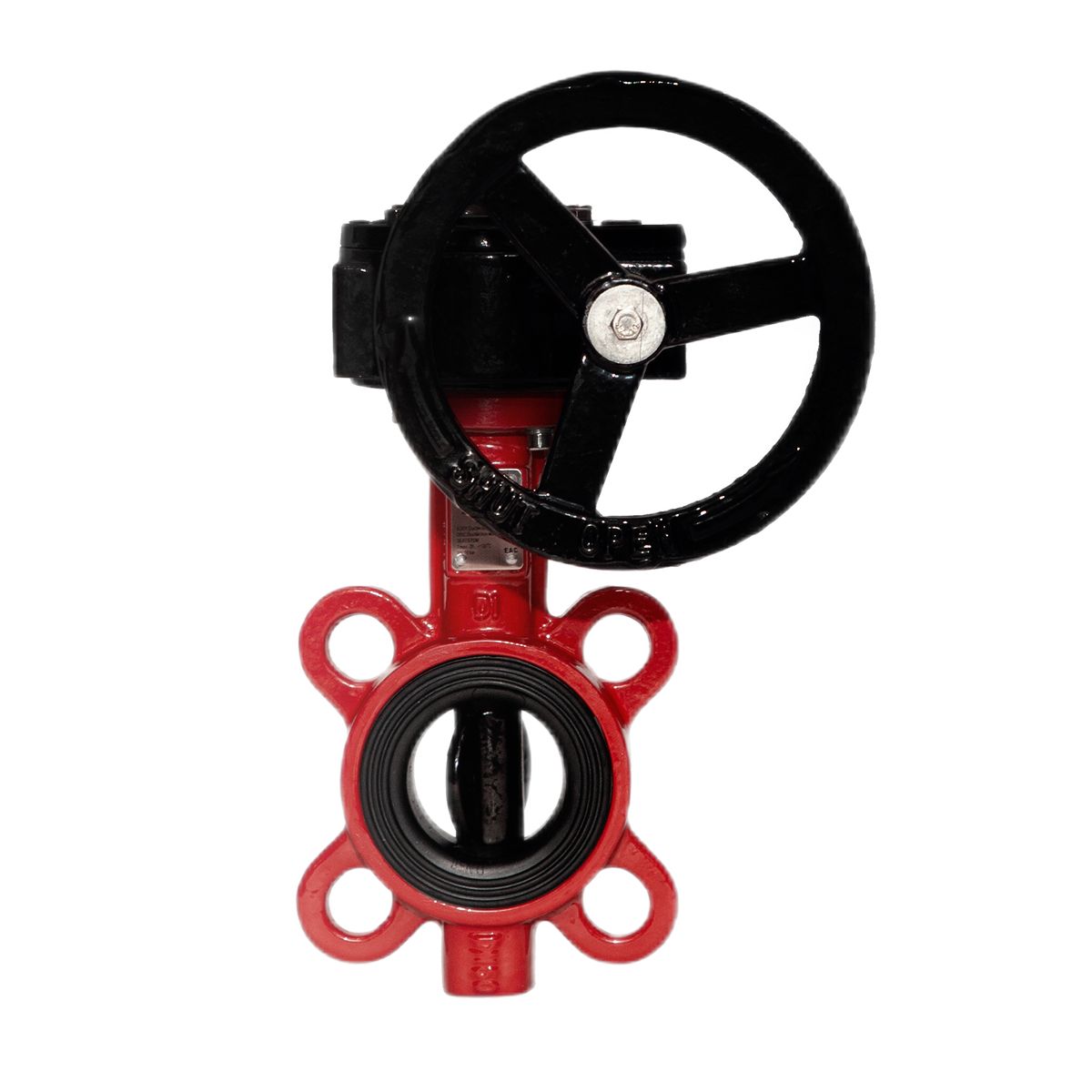

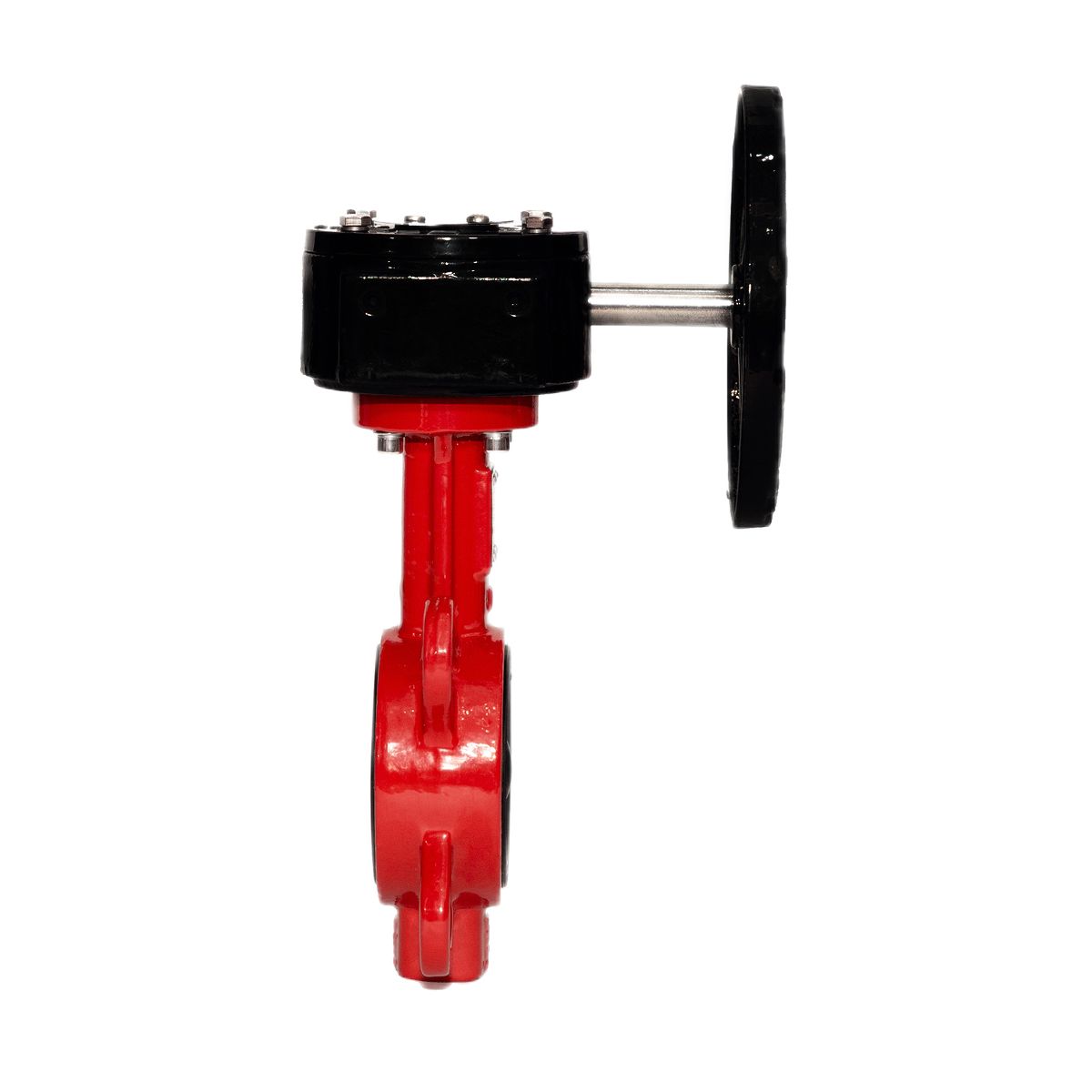

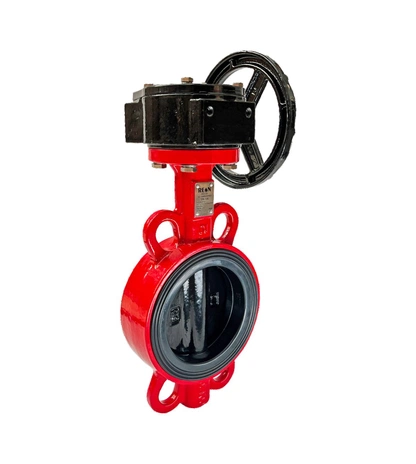

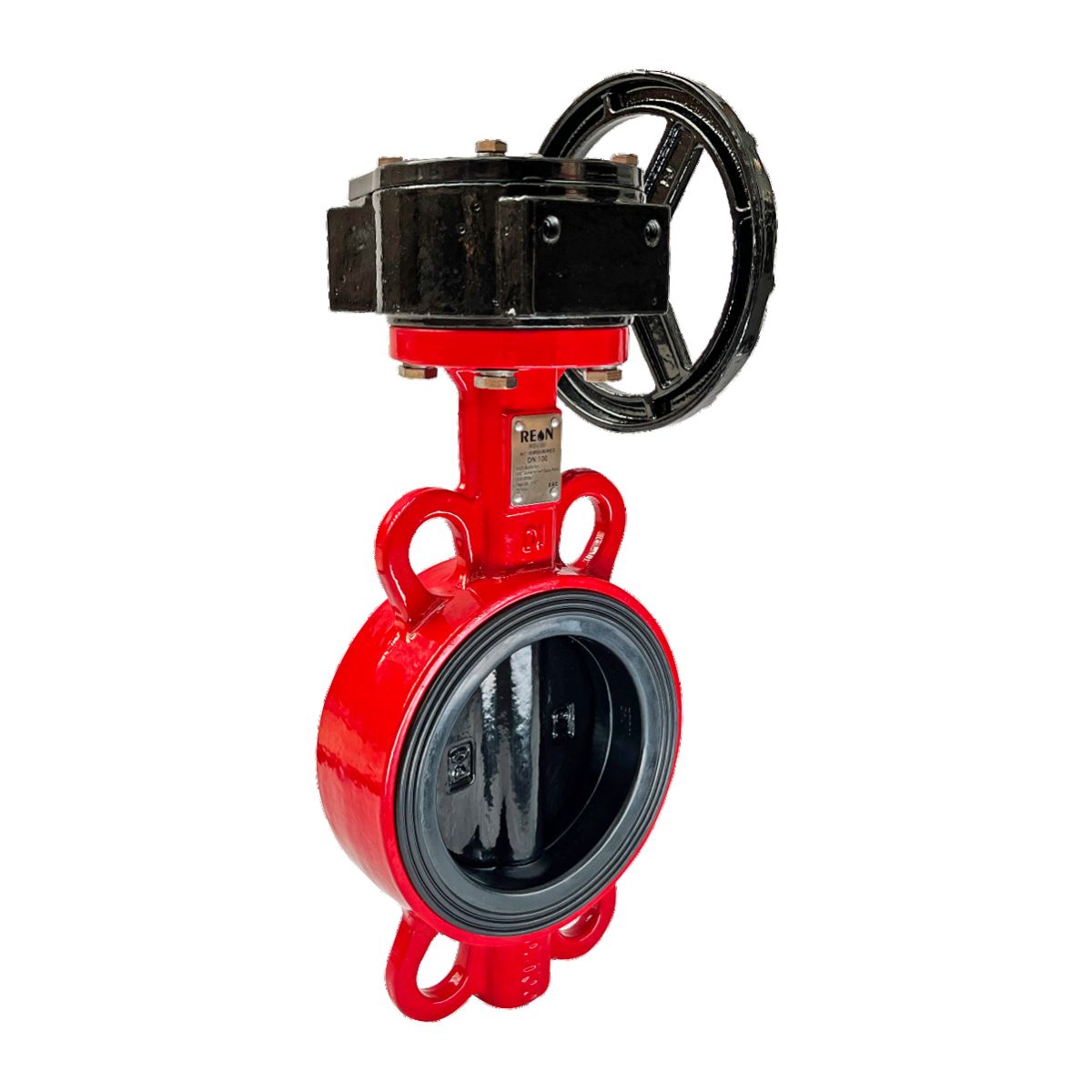

Затвор дисковый поворотный REON RSV83RED с редуктором

Дисковый поворотный затвор является арматурой общего назначения.
Используется в качестве запорного или регулирующего устройства.
Применяется в системах холодного и горячего водоснабжения, а также в системах отопления, вентиляции и кондиционирования.
Если у вас есть вопросы по подбору и расчёту количества затворов, обращайтесь в Telegram за консультацией. Наш специалист поможет подобрать и купить затвор дисковый поворотный REON тип RSV83RED с редуктором.
Максимальное давление РN 16 бар. Рабочая температура до от -20°С до +115°С (от -20°С до +130°С кратковременно).
Тип присоединения — межфланцевый.

Материалы конструкции DN 40–350

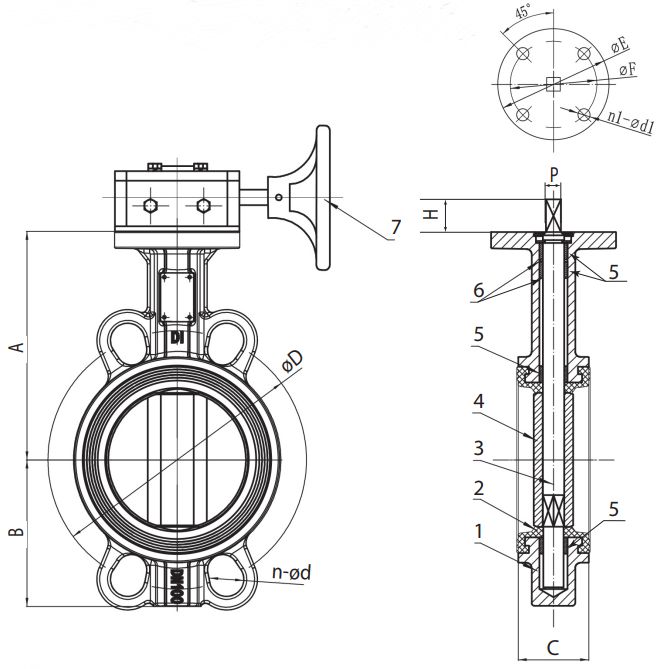

Затвор дисковый поворотный REON тип RSV83RED с редуктором

  1. Корпус — высокопрочный чугун GGG40.
  2. Седловое уплотнение — EPDM.
  3. Шток — нержавеющая сталь AISI410.
  4. Диск — высокопрочный чугун GGG40 с эпоксидным покрытием.
  5. Подшипник (4 шт) — PTFE.
  6. Уплотнительное кольцо (2 шт) — NBR.

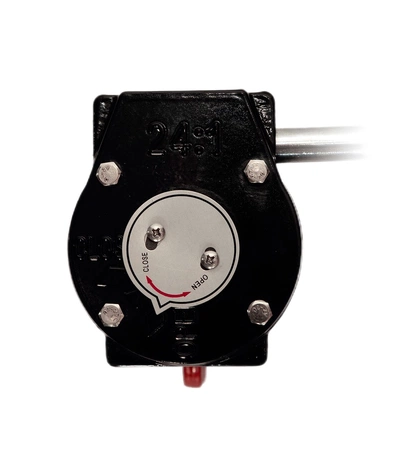

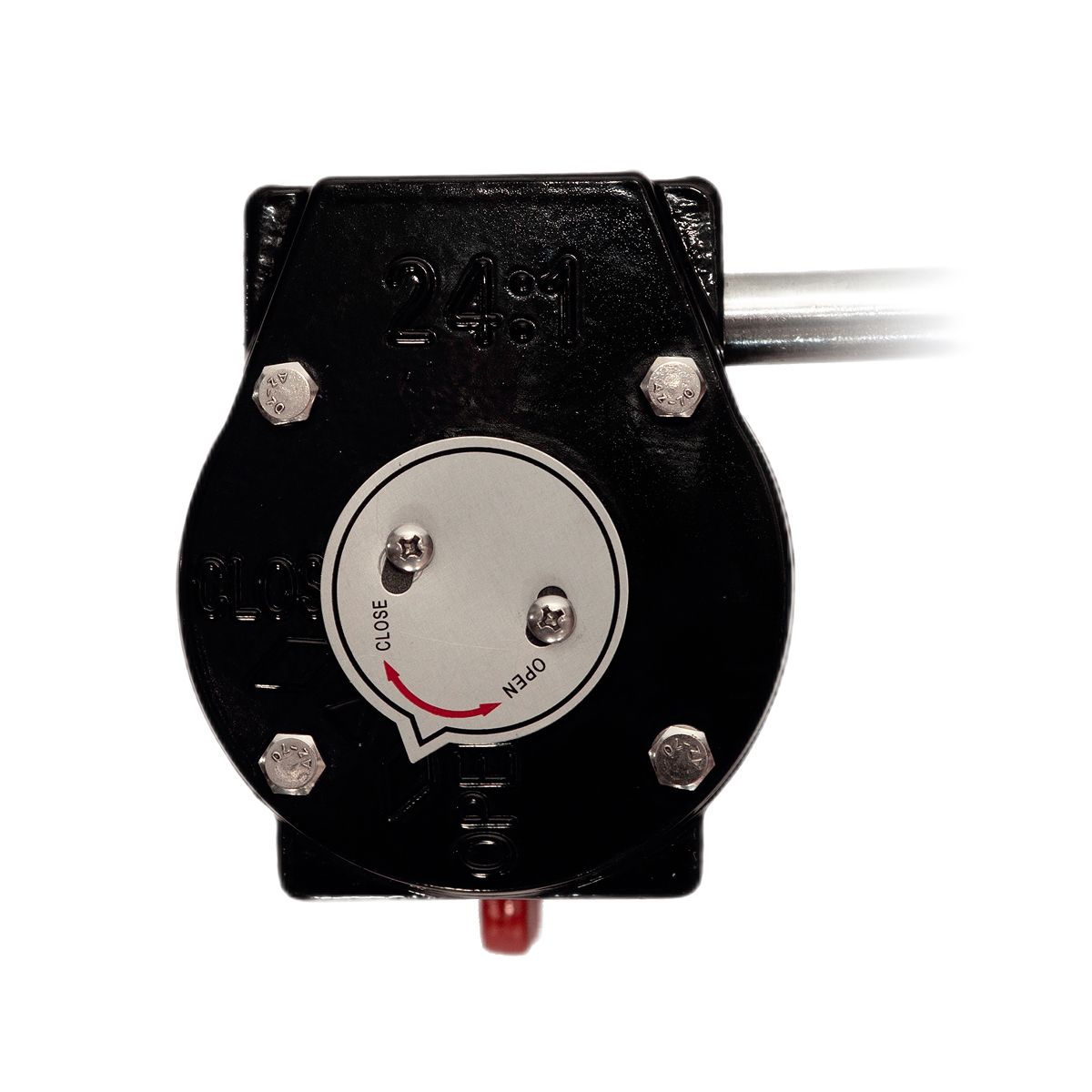

  7. Редуктор — высокопрочный чугун GGG40 / сталь 45.

Материалы конструкции DN 400–800

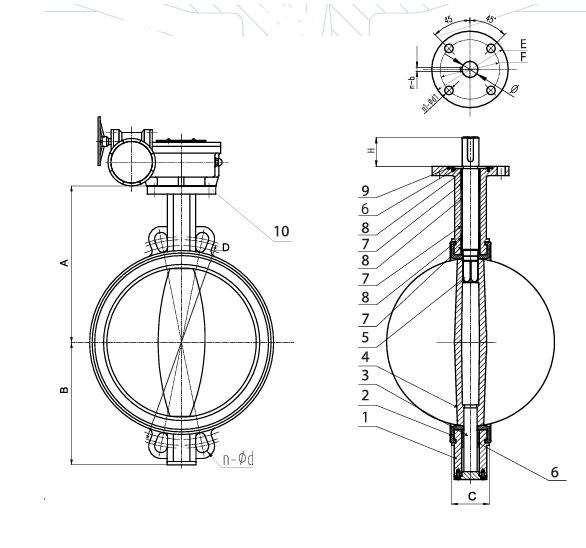

Затвор дисковый поворотный REON тип RSV83RED с редуктором

  1. Корпус — высокопрочный чугун GGG40.
  2. Седловое уплотнение — EPDM.
  3. Нижний вал — нержавеющая сталь SS420.
  4. Диск — высокопрочный чугун GGG40 с  эпоксидным покрытием.
  5. Верхний вал — нержавеющая сталь SS420.
  6. Длинный подшипник (2шт) — PTFE.
  7. Короткий подшипник (3шт) — PTFE.
  8. Уплотнительное кольцо (3шт) — NBR.
  9. Стопорная прижимная пластина — нержавеющая сталь SS304.
  10. Редуктор — высокопрочный чугун GGG40 / сталь 45.

Седловое уплотнение и диск затвора устойчивы к теплоносителям на базе гликолевых и спиртовых антифризов, а также устойчивы к щелочным и нейтральным средам (воздух, азот и т.п.).

Характеристики

REON RSV83RED выпускается в нескольких типоразмерах. Подходящий вариант выбирают по DN, параметрам рабочей среды и проекту.
Габаритные и присоединительные размеры затвора дискового поворотного REON RSV83RED с редуктором приведены в таблице 1.

Таблица 1. Габаритные и присоединительные размеры

АртикулDNВерхний фланец ISO 5211Размер A, ммРазмер B, ммРазмер C, ммРазмер H, ммРазмер P (Ø)*, ммРазмер D, ммРазмер n-d1, ммРазмер E, ммРазмер F, ммРазмер n1-d1, ммВес, кг
040RSV83RED40F0510357331591104-1865504-84,5
050RSV83RED50F0513273432591254-1865504-84,68
065RSV83RED65F0513988462591454-1865504-85,14
080RSV83RED80F0515495462591604(8)-1865504-85,71
100RSV83RED100F071681085228111804(8)-1890704-107,05
125RSV83RED125F071831285628142104(8)-1890704-109,53
150RSV83RED150F071971435628142408-1890704-1011,82
200RSV83RED200F1023717560351729512-221251024-1218,9
250RSV83RED250F1026820868452235512-261251024-1221,75
300RSV83RED300F1030523878452241012-261251024-1229,2
350RSV83RED350F1033626578452247016-261251024-1241,05
400RSV83RED400F14400304865237,9552516-301751404-1872,8
450RSV83RED450F144113371055242,8658520-301751404-1884
500RSV83RED500F144603681305245,7265020-331751404-18108
600RSV83RED600F165234281516463,9877020-362101654-22167
700RSV83RED700F255605101636463,3584024-363002548-18263
800RSV83RED800F256355851887063,3595024-393002548-18330



Гидравлические характеристики смотрите в таблице 2.

Таблица 2. (м³/ч) при открытии на угол

DN, мм10°20°30°40°50°60°70°80°90°
400,0536122131446065
500,0941021395577107116
650,17717325684123175189
800,261019336099157236259
1000,43153167119197312468514
12512552114203336540797876
1502398117631451882112311353
2003761613506231030163124462687
250312927459510601754277641644576
300420142491916382710428964877069
35052906131327236639146195929210212
400739884218253254538385191277914043
45095271116241843087129112841692518599
500126781434310955409167145082176223914
60019104722174803856014163224143362136946
700261425301865381079617169261204018850296
800392045410574861181517663269024123158483
